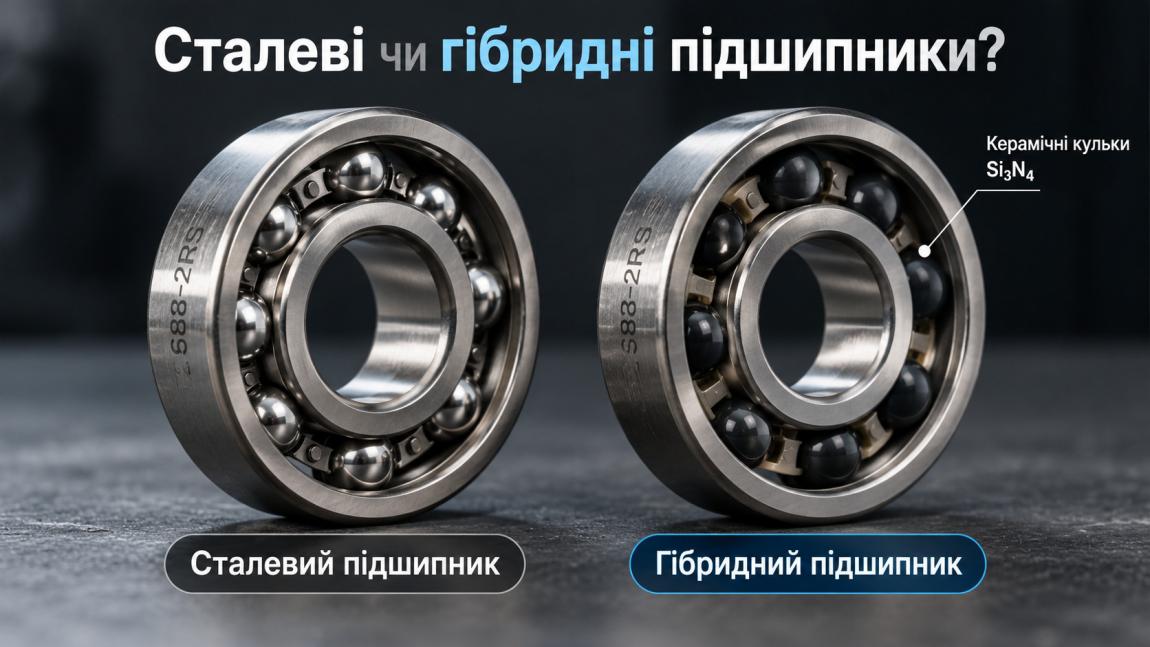

Керамічні vs сталеві підшипники в моторах БПЛА: чи варто переплачувати за гібридні підшипники (Hybrid Ceramic) для дальності та часу польоту

Мотор замовк на 18-й хвилині польоту. Дрон завис на секунду - і пішов вниз. Пілот потім довго розбирав уламки та шукав причину. А причина виявилася крихітною: один із підшипників мотора здався раніше, ніж мав. Заклинив. Перегрівся. Не витримав.

Здавалося б - ну що таке підшипник розміром з монету? Тим більше в безколекторному моторі БПЛА, де їх всього два? Однак саме цей маленький вузол багато в чому визначає ККД мотора, його температурний режим, час польоту та загальний ресурс. І саме тут сьогодні розгортається тиха технічна революція - між звичайною сталлю та гібридною керамікою.

Давайте розберемося, що реально стоїть за абревіатурою Hybrid Ceramic, коли переплата виправдана, а коли - ні. І головне: як цей вибір впливає на те, скільки хвилин ваш дрон проведе в повітрі.

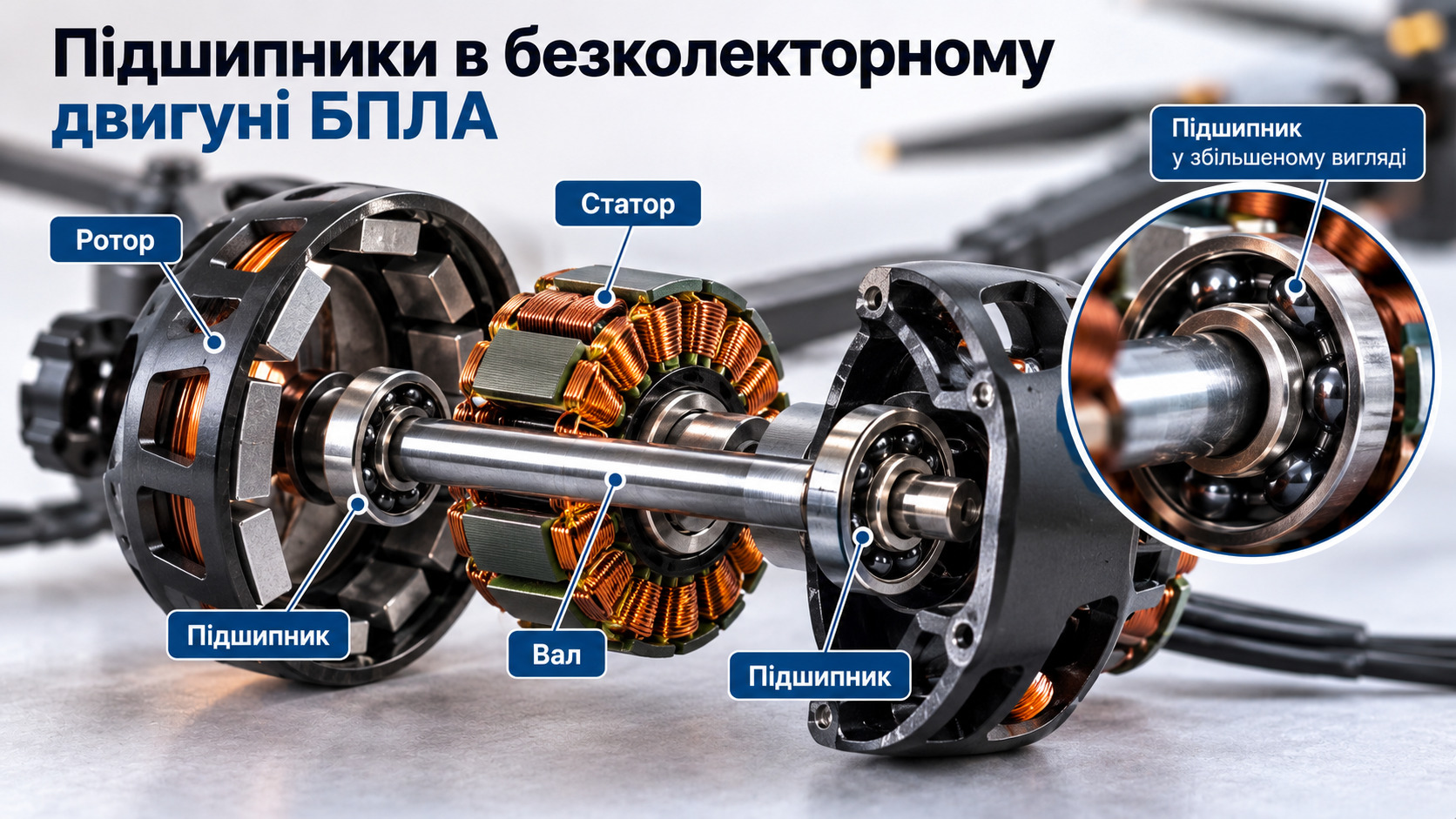

Щоб зрозуміти суть питання, потрібно спочатку згадати, як взагалі влаштований безколекторний мотор (BLDC), який стоїть у 99% сучасних БПЛА.

Ротор обертається навколо статора - або статор знаходиться всередині ротора, якщо це аутраннер (outrunner), найпоширеніший тип у дронах. Швидкості обертання - від 15 000 до 80 000 об/хв залежно від типу мотора та пропелера. Саме в цих умовах і працюють підшипники: два маленькі вузли, які утримують вісь ротора та дозволяють йому обертатися з мінімальним тертям.

Тепер - ланцюжок, який важливо зрозуміти:

1. Підшипник з високим тертям нагрівається сам
2. Тепло передається на корпус мотора та статор
3. Нагріта обмотка має вищий опір
4. Вищий опір - вище споживання струму при тій самій потужності
5. Вищий струм - швидше розряджається акумулятор
6. Швидше розряджається акумулятор - коротший час польоту

Підшипник не просто обертається. Він або краде у вас хвилини польоту, або ні. І різниця між «хорошим» і «поганим» підшипником у цьому контексті - цілком вимірювана величина.

Адже при оборотах 30 000-50 000 об/хв на підшипниковий вузол діють одночасно:

• відцентрові навантаження від тіл кочення
• осьові навантаження від тяги пропелера
• вібрації рами та резонанси
• теплові деформації деталей
• електромагнітні струми через вузол (струми Фуко в контексті BLDC)

Звичайна сталь справляється. Але у неї є стеля. І саме тут починається історія кераміки.

Більшість серійних моторів для БПЛА комплектуються стандартними сталевими підшипниками. Це абсолютно нормальна практика - і не тому, що виробники економлять (хоча це теж). А тому, що сталь - це перевірена, відпрацьована технологія з передбачуваною поведінкою.

З чого вони зроблені

Кільця та кульки - хромиста підшипникова сталь марки 52100 (за DIN - 100Cr6, за вітчизняним стандартом - ШХ15). Це матеріал з високою твердістю (60-67 HRC після термообробки), гарною зносостійкістю та стабільними характеристиками в діапазоні робочих температур до 120-150°C.

Типові серії в моторах БПЛА

Перш ніж перейти до гібридів - про повністю керамічні підшипники. Тому що питання «а навіщо взагалі щось гібридне, якщо є 100% кераміка?» виникає відразу.

Full Ceramic підшипники - це вироби, у яких і кільця, і тіла кочення, і нерідко сепаратор виконані з керамічних матеріалів. Найчастіше - нітрид кремнію Si₃N₄ або діоксид цирконію ZrO₂.

Вражаючі властивості нітриду кремнію Si₃N₄

• Твердість - 9 за шкалою Мооса (сталь - близько 7)
• Щільність - 3,2 г/см³ проти 7,8 г/см³ у сталі (в 2,4 рази легша)
• Коефіцієнт теплового розширення - в 3 рази нижчий, ніж у сталі
• Нульова магнітна провідність
• Робоча температура - до 800°C
• Хімічна інертність - не іржавіє, не вступає в реакцію з більшістю мастил

Звучить як ідеальний матеріал. Однак саме тому повністю керамічні підшипники майже не зустрічаються в серійних моторах БПЛА.

Чому Full Ceramic - не для дрона

• Крихкість при ударах. Кераміка чудово працює при рівномірному навантаженні - але при точковому ударі (краш, жорстка посадка, вібрації рами) тріскається. Сталеве кільце зімнеться й подряпається - керамічне лопне.
• Ціна. Повністю керамічний підшипник потрібного типорозміру обійдеться в 15-40 разів дорожче сталевого аналога. Для серійного дрона це економічно безглуздо.
• Складність монтажу. Керамічні кільця вимагають інших допусків на посадку - у них інше теплове розширення, інша жорсткість. Запресувати такий підшипник «на коліні» означає його зламати.
• Специфічне мастило. Далеко не всі мастила сумісні з керамічними поверхнями.

Повністю керамічні підшипники - це турбіни, медичні роботи, точні прилади, космічна техніка. Для поля, для FPV, для агродрона - це надлишкове та крихке рішення.

Адже саме тому й з'явився гібридний варіант. І це не компроміс заради економії - це інженерно виважене рішення.

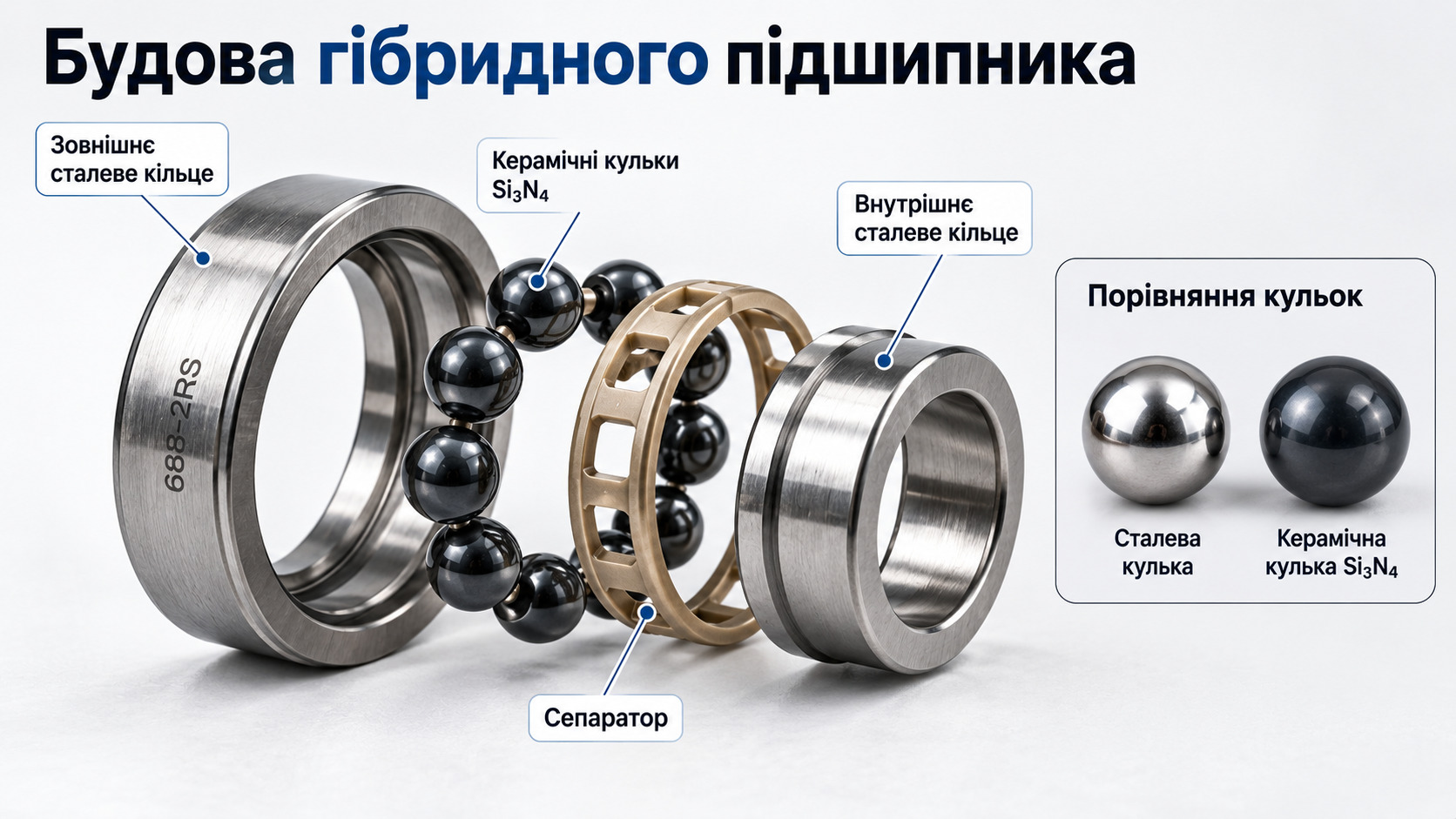

Hybrid Ceramic - це конструкція, в якій сталеві кільця поєднуються з керамічними кульками з нітриду кремнію Si₃N₄. Саме таке поєднання - не випадковість і не маркетинговий трюк.

Чому саме така комбінація працює

Кожне з двох рішень вносить свій внесок:

• Сталеві кільця забезпечують ударостійкість, стандартні посадкові розміри та звичну технологію монтажу. При краші - сталь гнеться, але не тріскається.
• Керамічні кульки Si₃N₄ на 40-60% легші за сталеві того ж діаметра. При 40 000 об/хв це кардинально знижує відцентрове навантаження на доріжки кочення зовнішнього кільця.

Адже відцентрова сила зростає пропорційно квадрату кутової швидкості. При подвоєнні обертів - навантаження зростає вчетверо. Саме тому зниження маси тіл кочення на високих обертах дає непропорційно великий виграш.

Фізика переваг - по пунктах

• Нижче тертя. Поверхня кульки Si₃N₄ на два порядки гладша за сталеву. Це забезпечує більш стабільну мастильну плівку та знижує контактні напруження.
• Менше нагрів кульки. Теплопровідність кераміки нижча, ніж у сталі - кулька менше накопичує тепло та менше передає його на доріжки кілець.
• Електрична ізоляція. Немає металевого контакту «кулька-кільце» у звичному розумінні - кераміка не проводить струм. Це означає відсутність електроерозії в BLDC-моторі, де через підшипник можуть йти паразитні струми.
• Вища твердість тіл кочення. Твердість Si₃N₄ вища за сталеві кільця - кулька не деформується, доріжки кочення зношуються повільніше.
• Менше теплове розширення. Коефіцієнт теплового розширення Si₃N₄ в три рази нижчий за сталевий - зазор у підшипнику при нагріванні змінюється більш передбачувано.

Що це дає в реальності

1-3% ККД - це багато чи мало? Рахуємо далі.

Абстрактні відсотки - річ непереконлива. Давайте переведемо їх у конкретику.

Приклад розрахунку

Візьмемо типовий квадрокоптер із такими параметрами:

• 4 мотори 2207, 1750KV
• Батарея 4S (14.8V), ємність 5000 мАч
• Сумарний струм споживання при зависанні (hover): 20А
• Розрахунковий час польоту: ~13-14 хвилин

Встановлюємо гібридні підшипники. Струм холостого ходу кожного мотора знижується приблизно на 0,1-0,15А (типове значення для даного класу при вимірюванні на стенді). На чотирьох моторах - сумарна економія порядку 0,5-0,6А в режимі hover.

Звучить незначно? А тепер подивимося інакше:

• Економія 0,5А при 14.8V = 7,4 Вт зекономленої потужності
• При ємності батареї 5000 мАч (74 Вт·год) - це приблизно 6% від загального запасу
• У перерахунку на час: +1,5-2 хвилини до розрахункового польоту

Але це лише пряма економія струму. Додамо тепловий бонус:

• Мотор працює на 8-12°C холодніше
• Опір обмотки нижчий - ще невеликий приріст ефективності
• Ізоляція обмоток деградує в 1,5-2 рази повільніше (правило Монтзінгера: кожні 10°C зниження температури подвоюють ресурс ізоляції)

Що це означає в різних сценаріях

Кожні 2 хвилини додаткового польоту для далекобійного FPV - це приблизно +500-800 метрів дальності або додатковий запас на непередбачений маневр. У бойових і розвідувальних задачах це вже не дрібниця.

Ось де починається найцікавіше. Ринок гібридних підшипників для БПЛА наповнений продукцією різної якості - і нерідко під красивим словом «ceramic» ховається що завгодно, але не те, що ви очікуєте.

Читаємо маркування правильно

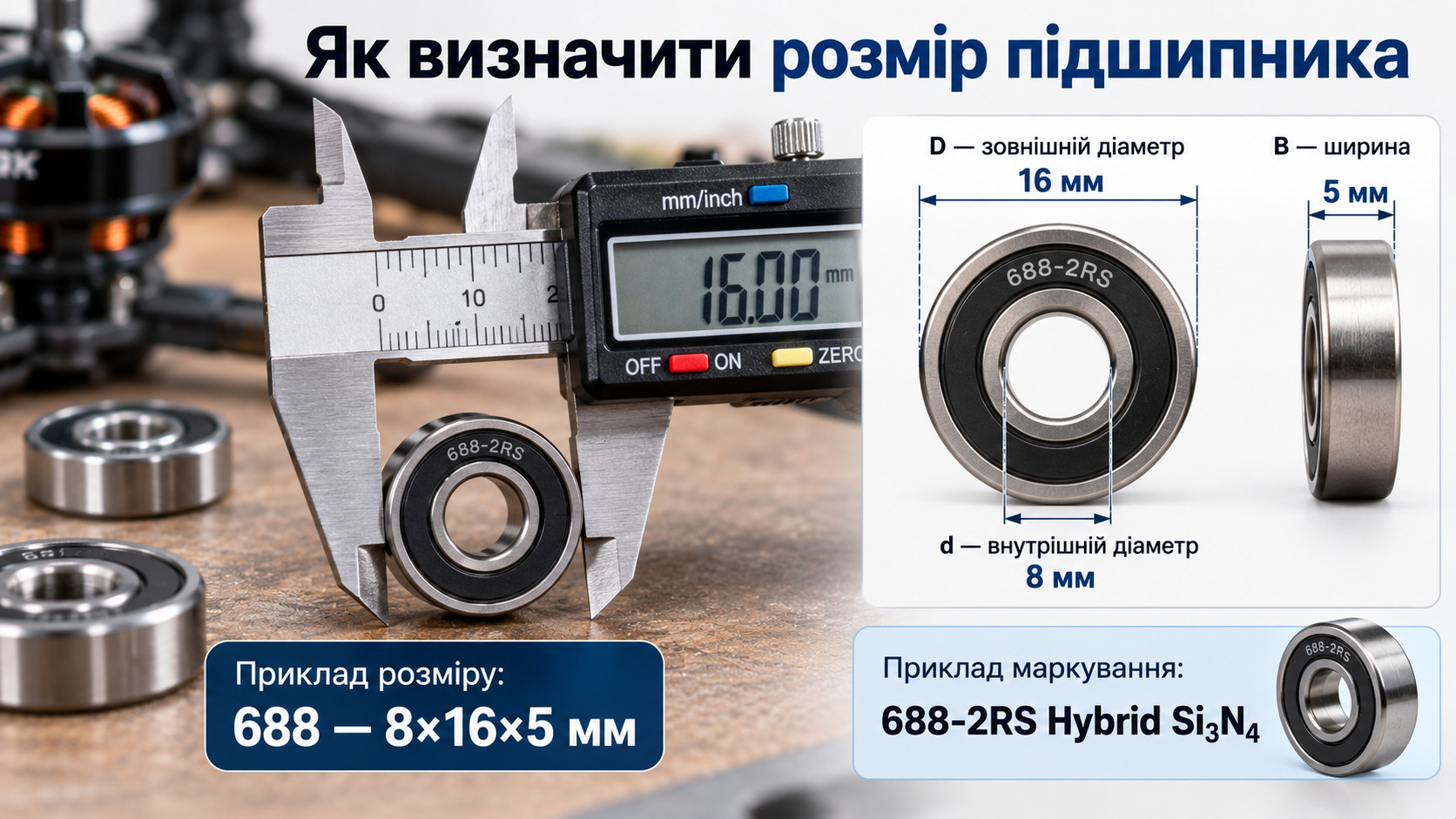

Повне маркування гібридного підшипника має виглядати приблизно так:

688-2RS Hybrid Si₃N₄ ABEC-7

Що означає кожен елемент:

• 688 - серія та типорозмір (d8×D16×B5 мм)
• 2RS - двостороннє гумове ущільнення (важливо для захисту від пилу та вологи)
• Hybrid - гібридне виконання (сталеві кільця + керамічні кульки)
• Si₃N₄ - нітрид кремнію. Саме цей матеріал потрібен. Не ZrO₂, не просто «ceramic»
• ABEC-7 - клас точності. Для моторів БПЛА - оптимум

ZrO₂ vs Si₃N₄ - різниця, про яку мовчать продавці

Діоксид цирконію (ZrO₂) - теж кераміка. Але зовсім інша:

• ZrO₂ легша за сталь, але важча за Si₃N₄ - щільність 5,7 г/см³ проти 3,2 г/см³
• Твердість ZrO₂ нижча, ніж у Si₃N₄
• Теплопровідність ZrO₂ гірша - кулька накопичує тепло
• Коштує дешевше - і нерідко продається під виглядом «справжньої» високотехнологічної кераміки

Простий спосіб перевірки: Si₃N₄ практично не намагнічується та не притягується до магніту. Піднесіть магніт до кульок - якщо є реакція, перед вами або сталь, або ZrO₂ з домішками металу.

Клас точності: чому ABEC-5 - це мінімум

Класи точності підшипників за ABEC (американський стандарт, близький до ISO P0-P2):

• ABEC-1 - загальнопромисловий, для обертів до 3000-5000 об/хв
• ABEC-3 - підвищена точність, до 10 000 об/хв
• ABEC-5 - мінімально допустимий клас для моторів БПЛА (15 000+ об/хв)
• ABEC-7 - оптимальний вибір для FPV та професійних БПЛА
• ABEC-9 - прецизійний клас, застосовується у високошвидкісних шпинделях і турбінах

Нижчий клас точності - це більші допуски на геометрію доріжок і кульок. При 40 000 об/хв навіть невеликі відхилення від ідеальної сфери кульки перетворюються на сильну вібрацію, додатковий нагрів та прискорений знос.

Мастило для гібридних підшипників

Стандартні мастила на основі літієвого мила (тип NLGI-2) сумісні з Si₃N₄ - однак для високошвидкісних застосувань переважні:

• Синтетичні мастила на основі поліальфаолефіну (PAO) або ефірного масла
• Спеціалізовані авіаційні мастила типу Boca Bearing Ceramic Max, Bones Speed Cream або аналоги
• Мастила з мінімальною в'язкістю при робочій температурі - густе мастило при високих обертах працює як гальмо

Не варто заливати у високоточний гібридний підшипник БПЛА перше-ліпше консистентне мастило. Це зведе нанівець половину переваг.

Які виробники заслуговують на довіру

У сегменті гібридних підшипників для малої авіації та БПЛА найбільш надійні:

• SKF (Швеція) - лінійка Explorer Hybrid, ABEC-5/7, Si₃N₄
• FAG / Schaeffler (Німеччина) - серія HC, висока стабільність розмірів
• NSK (Японія) - продукція для високошвидкісних шпинделів, адаптована для малих типорозмірів
• Boca Bearing (США) - спеціалізується саме на підшипниках для БПЛА та RC-техніки, широкий вибір ABEC-7/9 у потрібних типорозмірах
• ZKL, CX - доступні європейські виробники з підтвердженою якістю

Чесна відповідь на головне питання статті - не універсальна. Вона залежить від задачі.

Проста формула окупності

Гібридний підшипник виправданий, якщо виконується хоча б одна з умов:

• Дрон виконує робочі задачі, де простій коштує грошей або зриву задачі
• Наліт мотора планується понад 30-50 годин (ресурс сталевого підшипника в навантаженому режимі)
• Втрата дрона через відмову мотора коштує дорожче, ніж комплект гібридних підшипників для всіх моторів
• Дальність і час польоту критичні для виконання задачі

Реальний приклад із практики: агродрон-носій із моторами 4008 після переходу на гібридні підшипники відпрацював 180 годин проти 55-60 годин на сталевих аналогах. З урахуванням вартості заміни моторів і простою техніки - економія очевидна.

Переплачувати наосліп - справді не варто. Але переплачувати усвідомлено, розуміючи за що саме, - варто майже завжди.

Гібридний підшипник Hybrid Ceramic - це не маркетинговий аксесуар і не данина моді. Це інженерне рішення з вимірюваними перевагами: нижчий нагрів, менше споживання струму, довший ресурс, більше часу в повітрі. При правильному виборі класу точності, матеріалу кульок і мастила - він окупає себе задовго до того, як сталевий аналог приходить у непридатність.

Працює проста формула:

• Задача дрона вимагає надійності та часу польоту? - Hybrid Ceramic
• Дрон часто б'ється та швидко витрачається? - якісна сталь ABEC-5
• Потрібна термінова заміна в полі? - будь-який підходящий типорозмір

Підшипник розміром з монету вирішує, чи долетить дрон. Вибирайте його так само серйозно, як вибираєте батарею - і мотор скаже вам дякую довгою та тихою роботою.
