Чому новий підшипник швидко вийшов з ладу? 8 причин передчасного зносу

Ви поставили новий підшипник - а за місяць він уже гуде, гріється або розсипався. Знайомо? Причина майже ніколи не в якості самого виробу. Найчастіше - в тому, що відбувалося до, під час і одразу після монтажу.

Перша реакція завжди однакова - бракований. Але чи так це насправді? За даними провідних виробників - SKF, FAG, NSK - більше 70% випадків передчасного виходу підшипника з ладу пов'язані з помилками монтажу, неправильним підбором або порушенням умов експлуатації. І тільки решта 30% припадають на виробничі дефекти або природний знос.

Кожен такий відмов - це не просто вартість нового підшипника. Це позапланова зупинка обладнання, зрив виробничого плану, ланцюгова реакція пошкоджень сусідніх вузлів. Тому важливо розуміти, що саме вбиває підшипник раніше часу.

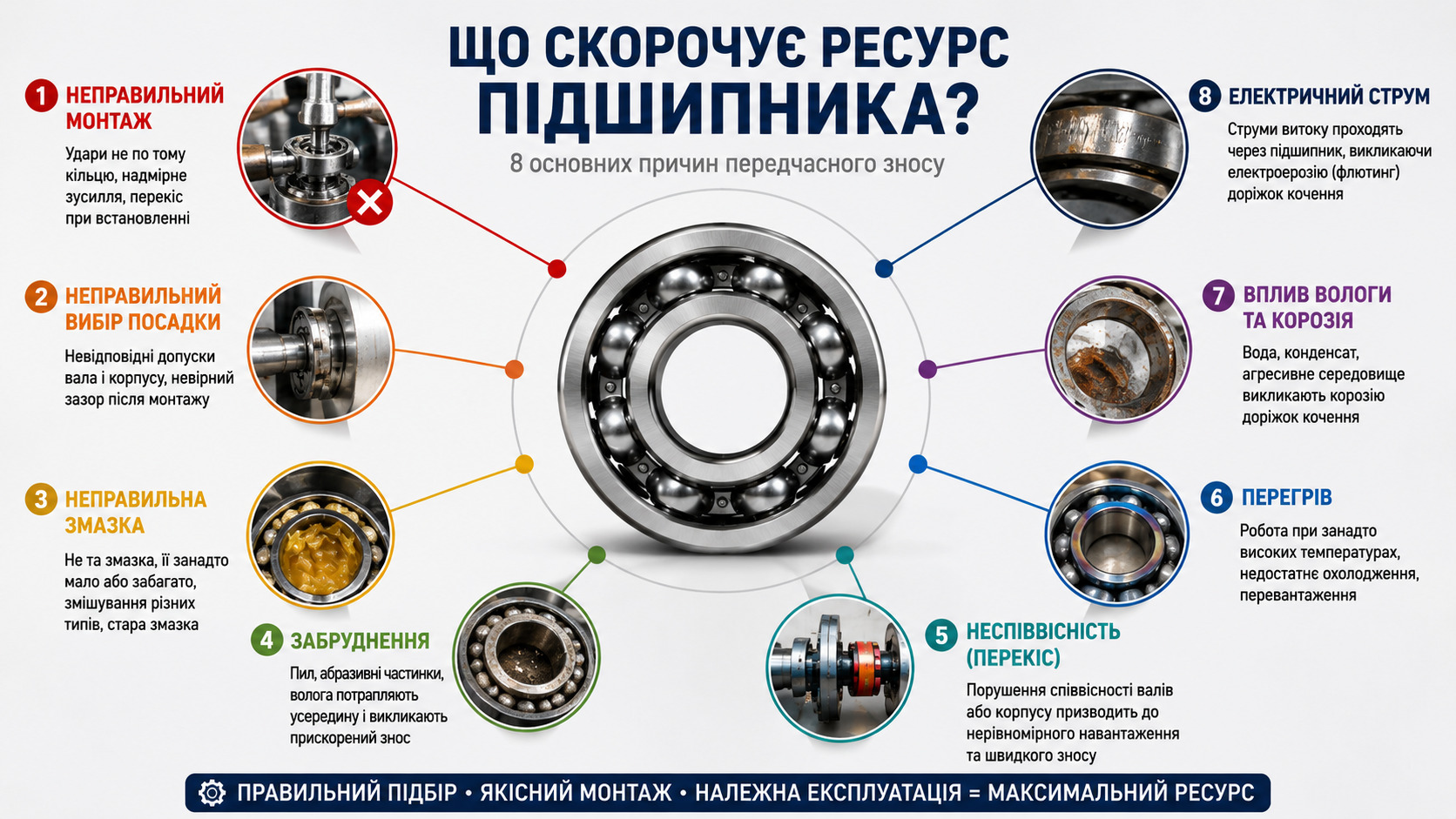

Розберімо вісім реальних причин, які ми спостерігаємо найчастіше.

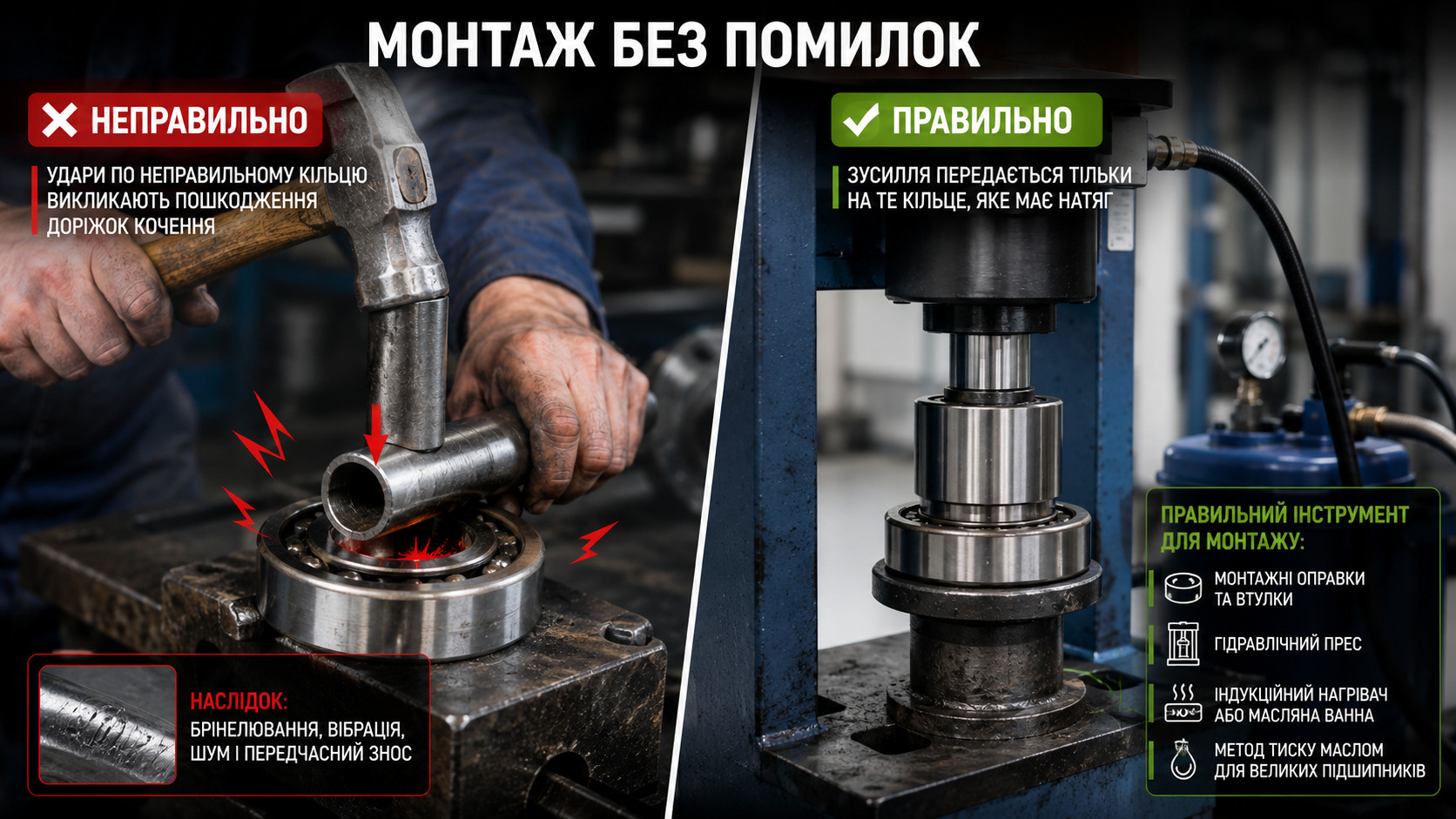

Це найпоширеніша причина. Монтаж «молотком через трубу» - класика, яка губить навіть найякісніші вироби.

Фізика тут проста: при монтажі зусилля має передаватися тільки на те кільце, яке садиться з натягом. Якщо б'єте по зовнішньому кільцю, а посадка - по внутрішньому, ударне навантаження передається через тіла кочення. Результат - бринелювання доріжок: вм'ятини на бігових доріжках від кожного тіла кочення. Підшипник почне вібрувати і шуміти вже при перших обертах.

Правильний інструмент для монтажу:

• Монтажні оправки і втулки, що передають зусилля строго на потрібне кільце
• Гідравлічний прес для середніх і великих типорозмірів
• Індукційний нагрівач або масляна ванна для посадки з натягом (нагрів до 80-100°C, не вище 120°C)
• Метод тиску маслом для великих сферичних роликових підшипників

Не поспішайте. Правильний монтаж займає більше часу, ніж удар молотком. Зате ресурс підшипника при цьому залишається незайманим.

Купили правильний підшипник - але посадили не так. Це друга за частотою причина відмов.

Посадка впливає безпосередньо на внутрішній зазор підшипника після монтажу. Надто туга - кільце розширюється, зазор зменшується, підшипник перегрівається. Надто вільна - кільце провертається на валу або в корпусі, виникає фретинг-корозія.

Окрема тема - група зазору. Стандартний зазор CN розрахований на нормальні умови. Але якщо вузол працює при підвищеній температурі або посадка виконана з великим натягом - потрібен C3 або навіть C4. Інакше після прогріву підшипник опиниться у попередньому натязі, що різко скорочує його ресурс.

Практичний приклад: для електродвигуна потужністю до 15 кВт на стороні приводу достатньо посадки k6/H7 із зазором CN. А от для редуктора прокатного стану з ударними навантаженнями і робочою температурою корпусу вище 60°C - це вже n6/H7 і зазор C3 як мінімум.

Мастило - це кров підшипника. І його можна перелити.

Три сценарії, які вбивають вузол:

1. Мастила немає зовсім - метал працює по металу, знос починається негайно
2. Мастила занадто мало - плівка розривається при навантаженні, починається граничне тертя
3. Мастила занадто багато - підшипник «збиває» мастило, воно гріється, деградує, втрачає властивості. Особливо небезпечно для високооборотних вузлів

Орієнтир щодо заповнення корпусу підшипника: 30-50% вільного об'єму для більшості вузлів. Високооборотні електрошпинделі - ще менше.

Ще одна помилка, яку бачимо регулярно - змішування мастил різних виробників або типів загусника. Літій і поліуреа несумісні. При змішуванні мастило розріджується і витікає. Після цього претензії до підшипника - вже недоречні.

Одна металева стружка під сепаратором - і лічильник ресурсу вже пішов.

Вал не ідеальний. Підшипник це відчуває.

Розрізняють два типи несоосності:

• Кутовий перекіс - осі вала і розточки корпусу не паралельні. Навантаження на тіла кочення розподіляється нерівномірно, сепаратор працює в ненормальних умовах
• Паралельне зміщення - осі паралельні, але не збігаються. Особливо критично при жорстких муфтах

Які типи підшипників справляються з перекосом, а які - ні:

Ще одне джерело перекосів, яке часто упускають - муфта. Погано виставлена зубчаста або пальцева муфта передає на підшипник додаткове радіальне навантаження з частотою обертання вала. Підшипник починає «бачити» навантаження, якого в розрахунку не було.

Незаслужено забута причина. А з поширенням частотно-регульованих приводів вона стає дедалі актуальнішою.

Підшипник може загинути ще до монтажу. І це не перебільшення.

Два головні механізми пошкодження при зберіганні:

1. Хибне бринелювання - при вібрації під час транспортування або зберігання поруч із працюючим обладнанням тіла кочення здійснюють мікроколивання, не обертаючись. Мастильна плівка продавлюється, метал зношується в точках контакту. Зовні підшипник виглядає новим - до першого запуску
2. Корозія - волога проникає через пошкоджену або розкриту упаковку. Навіть легкі сліди іржі на доріжках кочення - це вже концентратори напружень

Правила зберігання підшипників:

• Зберігати в оригінальній упаковці до моменту монтажу
• Температура складу: +10...+25°C, без різких перепадів
• Відносна вологість: не більше 60%
• Великі підшипники (зовнішній діаметр понад 200 мм) - тільки горизонтально, інакше кільце деформується під власною вагою
• Не зберігати поруч із працюючим обладнанням - вібрація запускає хибне бринелювання
• Термін зберігання консерваційного мастила в підшипнику - як правило, не більше 3 років

Універсального підшипника не існує. Кожен вузол - своє завдання.

Типові помилки при підборі:

• Радіальний однорядний кульковий - під високе осьове навантаження (він на нього не розрахований)
• Циліндричний роликовий - там, де потрібен конічний (не сприймає осьове навантаження в однорядному виконанні)
• Стандартний зазор CN - у гарячому вузлі замість C3
• Клас точності P0 - у високооборотному шпинделі замість P5 або P4
• Підшипник «підходящого розміру» без урахування динамічної вантажопідйомності C і розрахункового ресурсу L10

Що потрібно знати при підборі - мінімальний набір параметрів:

Правило просте: підбирати підшипник потрібно під умови експлуатації, а не під «такий самий, як стояв раніше». Той, що стояв раніше, можливо, теж був підібраний невірно.

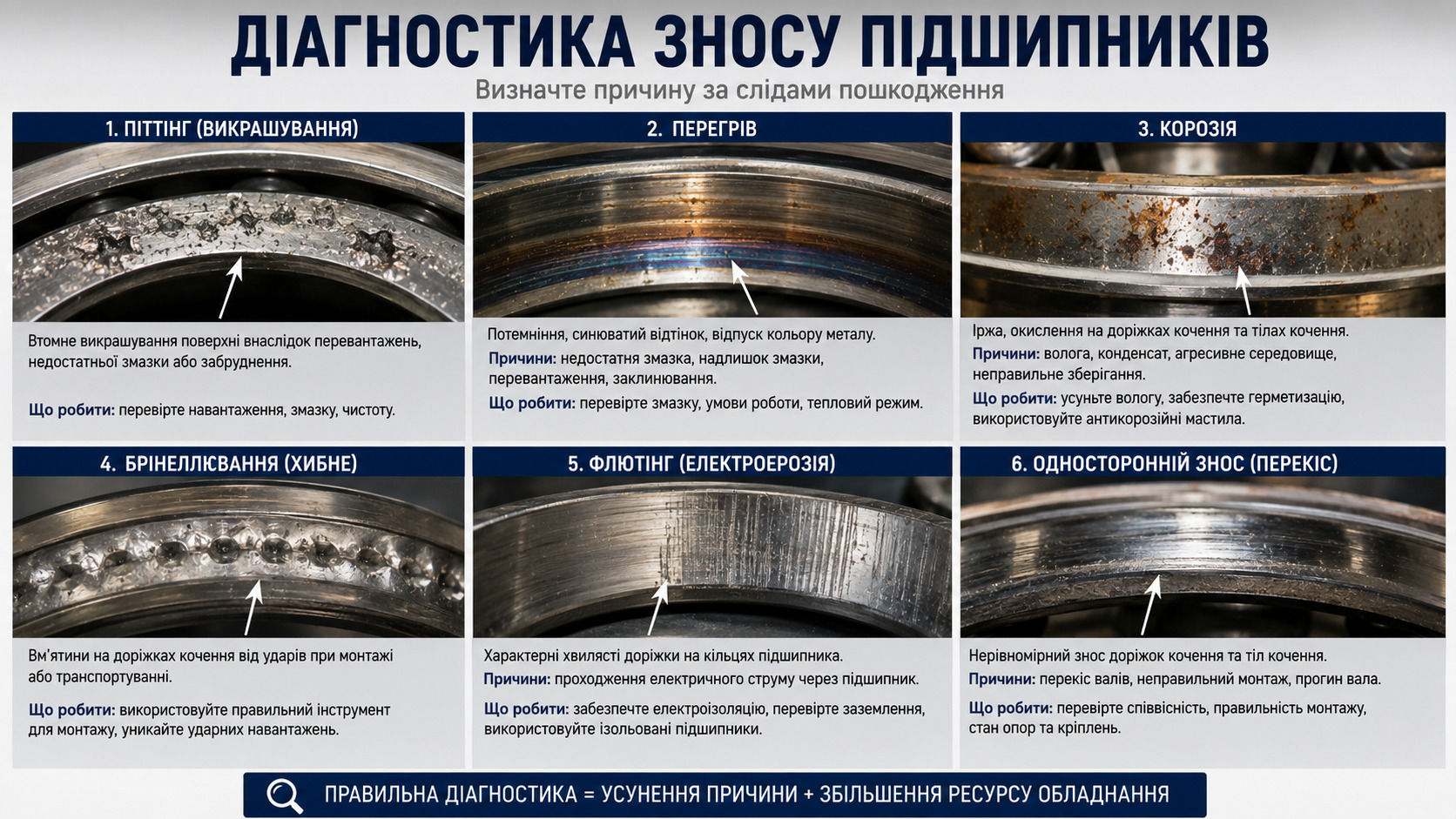

Не поспішайте викидати демонтований підшипник. Він розповідає про причину своєї загибелі - потрібно лише вміти читати сліди.

Візуальна «мова» руйнувань:

• Пітинг і викришування на доріжках кочення - втомний злам, нормальний знос при вичерпанні ресурсу або прискорений через забруднення
• Глибокі задири, зварювання металу, синій колір побіжалості - робота без мастила або з недостатнім мастилом
• Рівномірна корозія по всій поверхні - неправильне зберігання, волога
• Вм'ятини з кроком тіл кочення на неробочій доріжці - хибне бринелювання або монтажний удар
• Поперечні смуги на доріжках (флютинг) - електрокорозія, паразитні струми
• Односторонній знос одного краю доріжки - перекіс, несоосність
• Фретинг-корозія на зовнішній поверхні кільця - провертання кільця, невірна посадка

Знайти причину - означає усунути її до монтажу нового підшипника. Інакше історія повториться.

Якщо сумніваєтеся у правильному виборі типу, посадки або мастила - ми готові допомогти. Ми враховуємо оберти, навантаження, температуру, наявність вібрацій і підбираємо оптимальне рішення під ваші конкретні умови експлуатації.

Підшипник рідко вмирає сам. Найчастіше - йому допомагають.
