Дворядні кулькові vs конічні маточинні підшипники: у чому різниця та чому важливий правильний момент затягування
20 / 10 / 2026
«Маточинний підшипник - він і є маточинний. Головне, щоб розмір підійшов.» Чим не типова думка перед поїздкою за запчастинами? Саме з таким настроєм багато автовласників і обирають деталь - аби стала на місце. Однак через 20-30 тисяч кілометрів гул повертається. Чому? Тому що тип підшипника - це не маркетинг виробника. Це конструктивне рішення, закладене інженером конкретного автомобіля під конкретні навантаження.

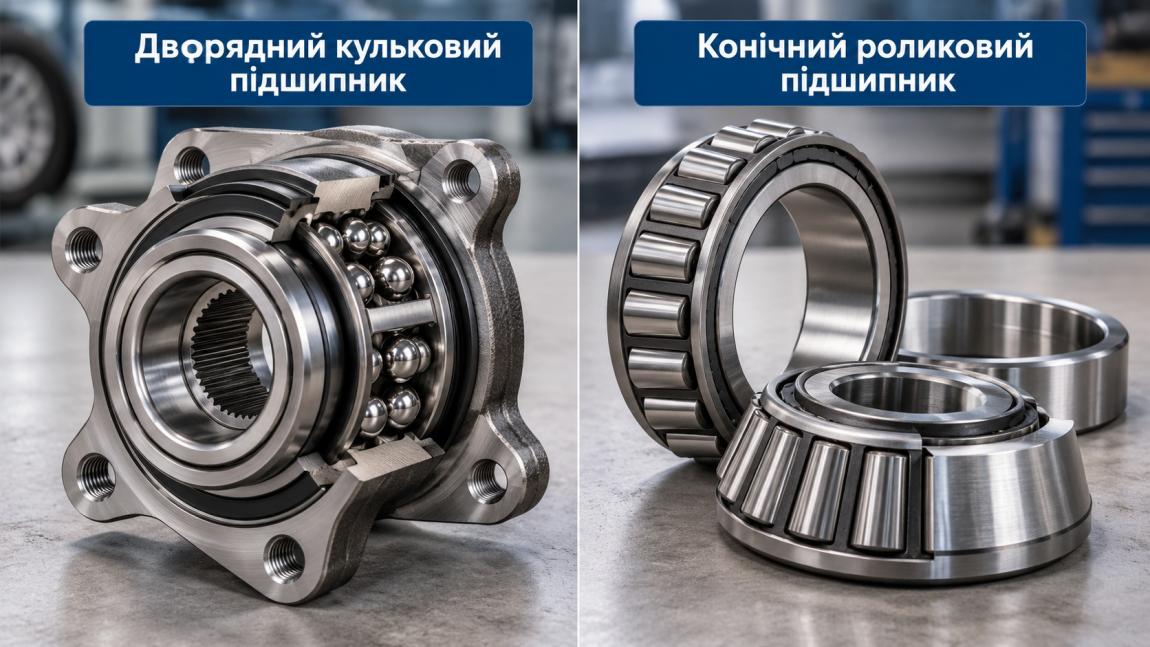

Маточинних підшипників існує два принципово різних конструктиви - дворядний кульковий блок і пара конічних роликових. Зовні їх легко сплутати на фото. Але фізика роботи, вимоги до монтажу і наслідки помилки - кардинально різні. Ми в цьому розберемося докладно, щоб ви зробили вибір усвідомлено.
Що таке маточинний підшипник і навіщо він потрібен?
Маточина - це вузол, через який колесо кріпиться до кузова або балки моста. При русі підшипник сприймає одночасно два типи навантажень: радіальні (вага автомобіля, що тисне вниз) і осьові (бічні зусилля при поворотах і перестроюваннях). Тому звичайний радіальний кульковий підшипник тут не підійде - навантаження надто багатоспрямоване.
Для роботи в маточині застосовують два конструктиви:
- Дворядний кульковий підшипник (Hub Bearing Unit, HBU) - єдиний запресований блок з фланцем, монтується болтами без будь-якого регулювання.
- Конічний роликовий підшипник - два окремих конуси (внутрішній і зовнішній), встановлюються в маточину окремо і потребують регулювання переднатягу при складанні.
Зовні - різні. Фізика навантаження - однакова.
Чим відрізняється дворядний кульковий підшипник?
Конструкція та принцип роботи
Дворядний кульковий блок - це два ряди кульок в одному нерозбірному корпусі. Фланець для кріплення диска вже інтегрований. Встановлення просте: прикрутив болтами до поворотного кулака - готово. Зазор виставлений на заводі і не потребує регулювання при монтажі. Вбудовані ущільнення захищають мастило на весь термін служби.
Переваги:
- готовий до встановлення блок - не потрібно підбирати пару конусів окремо;
- немає регулювання = немає помилки при складанні;
- часто з вбудованим датчиком ABS (імпульсне кільце-енкодер вже в корпусі);
- швидка заміна - досвідчений механік справляється за 20-40 хвилин;
- ресурс 80-150 тис. км при штатній експлуатації.
Недоліки:
- не ремонтопридатний - при зносі міняється тільки в зборі;
- як правило, дорожчий за аналогічний комплект конічних;
- чутливий до ударів при запресовці - бити молотком по корпусу не можна категорично.
Купив, поставив, забув. Рівно до наступної заміни.
Для яких автомобілів типовий?
Дворядний кульковий блок - стандарт для легкових автомобілів європейського та японського виробництва з 1990-х років. Volkswagen, Toyota, Renault, Ford, Honda - на передніх маточинах практично скрізь стоїть саме HBU. Адже передня вісь переднеприводного автомобіля несе і тягу, і керування одночасно, тому тут важливі компактність і простота обслуговування.
Чим відрізняється конічний роликовий підшипник?
Конструкція та принцип роботи

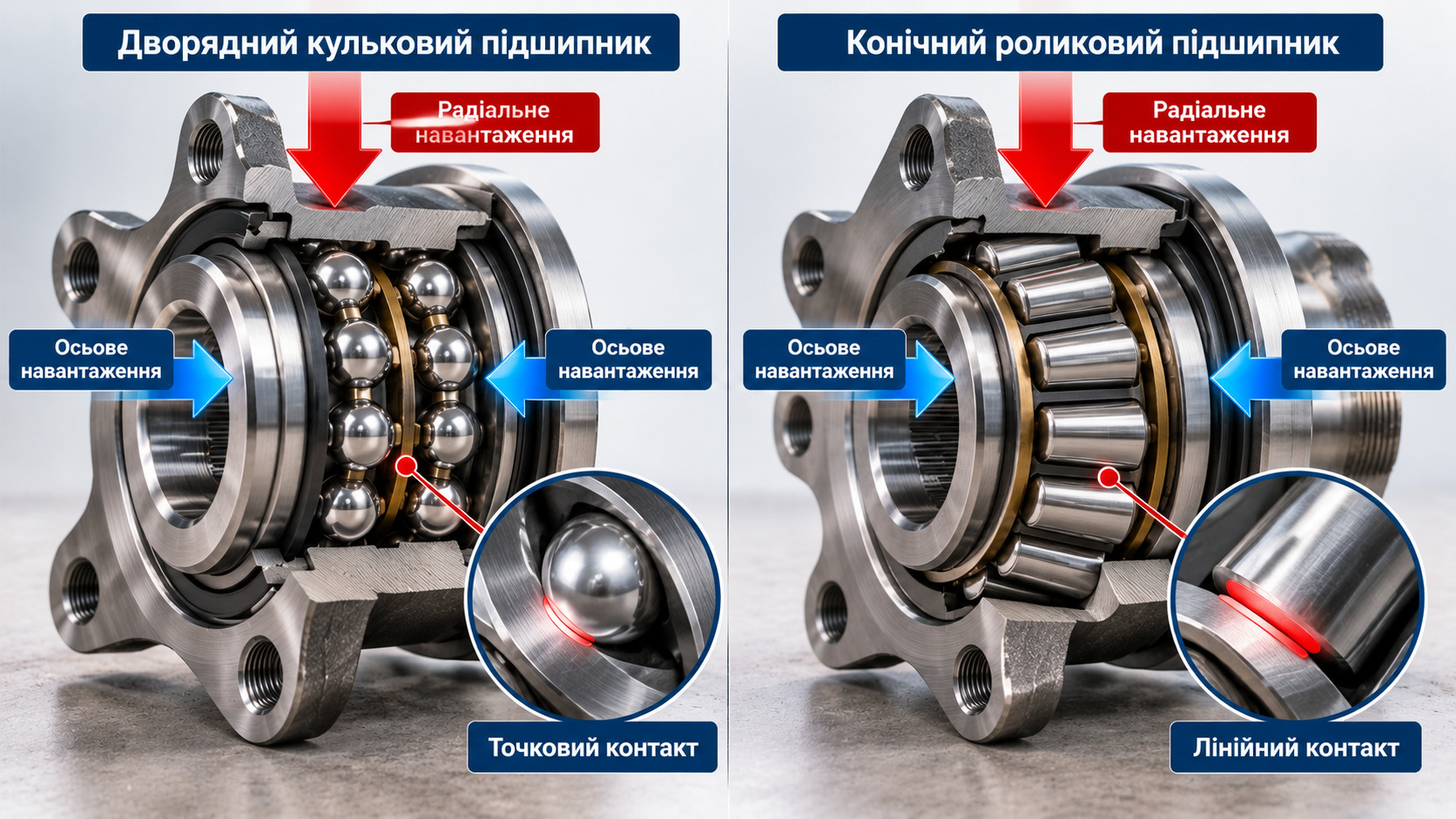

Конічний роликовий підшипник - це два окремих елементи: внутрішній і зовнішній конус з роликами. Вони монтуються в маточину окремо, назустріч один одному. Ролики мають конічну форму, а лінія їх контакту з доріжкою - не точкова, як у кульок, а лінійна. Тому сумарна вантажопідйомність конічного підшипника значно вища.
Переваги:
- витримують значно більші радіальні та осьові навантаження;
- ремонтопридатні - при необхідності можна замінити один конус;
- дешевші в перерахунку на вантажопідйомність;
- ідеальні для позашляховиків, вантажних автомобілів, причепів і сільгосптехніки.
Недоліки:
- потребують регулювання переднатягу при кожному складанні;
- монтуються зі мастилом - «сухий» монтаж виключений;
- помилка в затяжці веде або до люфту, або до перегріву і руйнування вузла.
Потужніші. Але потребують шанобливого ставлення при складанні.
Для яких автомобілів і техніки типові?
Конічні роликові підшипники - стандарт для навантажених маточинних вузлів. Їх застосовують:
- на задніх маточинах позашляховиків - Lada Niva, Toyota Land Cruiser ранніх серій, УАЗ, Land Rover Defender;
- на передніх і задніх маточинах вантажних автомобілів, причепів, тракторів і комбайнів;
- на задніх маточинах класичних заднеприводних легкових - ВАЗ 2101-2107, Волга, Москвич.
Порівняння двох типів
| Параметр | Дворядний кульковий | Конічний роликовий |
|---|---|---|
| Конструкція | Єдиний нерозбірний блок | Два окремих конуси |
| Монтаж | Болтами, без регулювання | Окремий, потребує переднатягу |
| Радіальне навантаження | Високе | Дуже високе |
| Осьове навантаження | Високе (двостороннє) | Високе (однонаправлене на конус) |
| Заміна | Швидко, цілком | Складніше, можлива часткова |
| Датчик ABS | Часто вбудований | Потребує окремого імпульсного кільця |
| Застосування | Легкові авто (особливо передній привод) | Позашляховики, вантажівки, спецтехніка |
| Ціна (орієнтир) | 600-3500 грн (SKF, FAG) | 200-1500 грн за пару конусів |
Чому момент затяжки - це не формальність?
«Затягнув до упору - і все, нікуди не дінеться.» Саме ця впевненість найчастіше призводить майстра до перебирання маточини через 5-10 тисяч кілометрів. Адже конічні роликові підшипники - єдиний тип, де затяжка гайки безпосередньо задає робочий зазор у вузлі. Це називається переднатяг.
Що таке переднатяг і навіщо він потрібен
Два конічних підшипники в маточині стоять назустріч один одному. При затяжці гайки обидва конуси зсуваються назустріч - зазор між роликами і доріжками вибирається. Завдання - залишити мінімальне, строго контрольоване зусилля попереднього стиснення. Саме це зусилля і називається переднатягом.

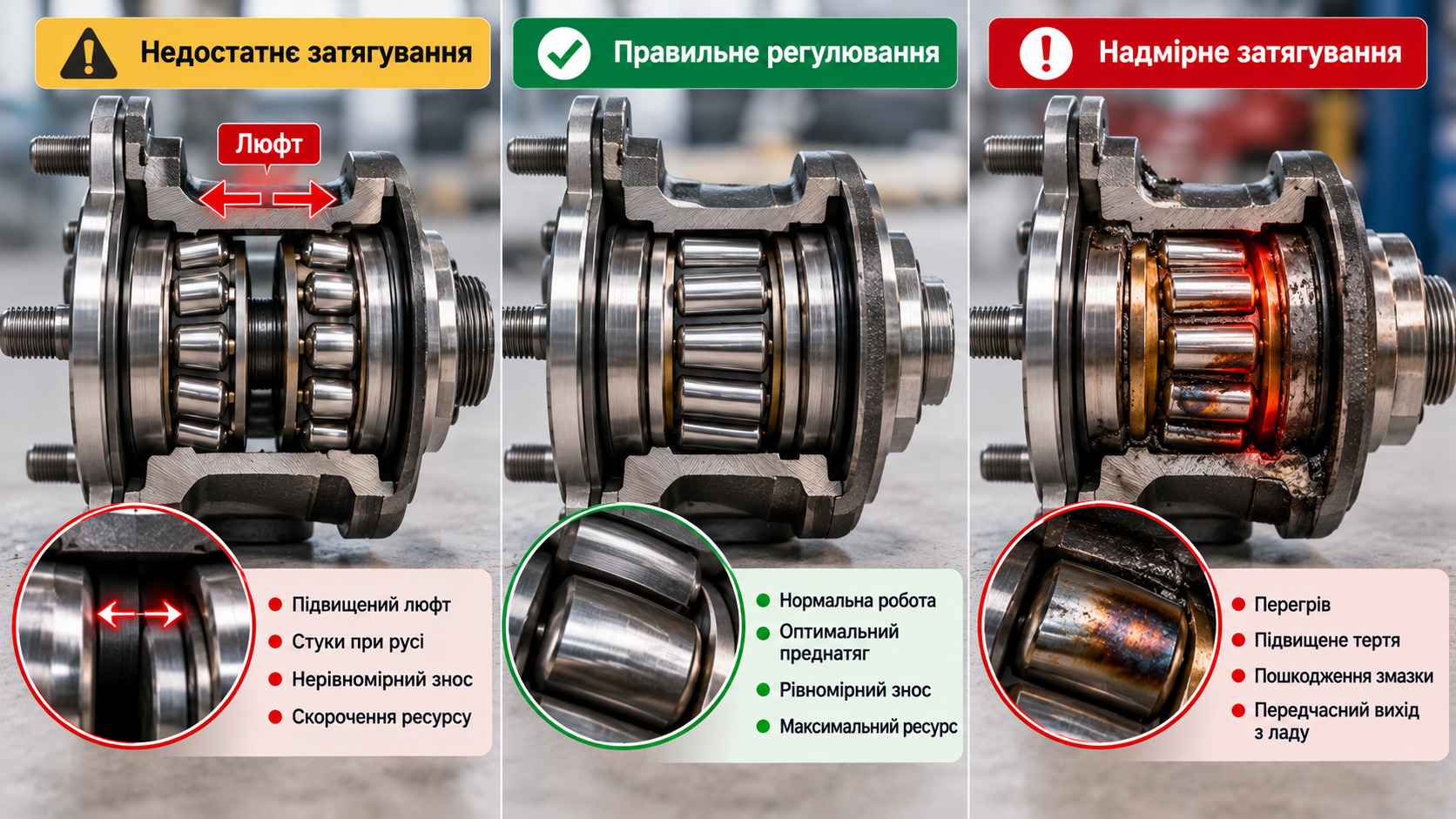

Що відбувається при помилці:
- Недотяжка - залишається осьовий люфт. При поворотах ролики отримують ударне навантаження, сепаратор зношується. Гул з'являється через 15-20 тис. км.
- Перетяжка - ролики працюють під постійним надмірним зусиллям. Маточина гріється вище 80°C вже через 20 хвилин їзди. Мастило руйнується. Сепаратор тріскається. Підшипник заклинює.
Люфт вбиває повільно. Перетяжка - швидко.

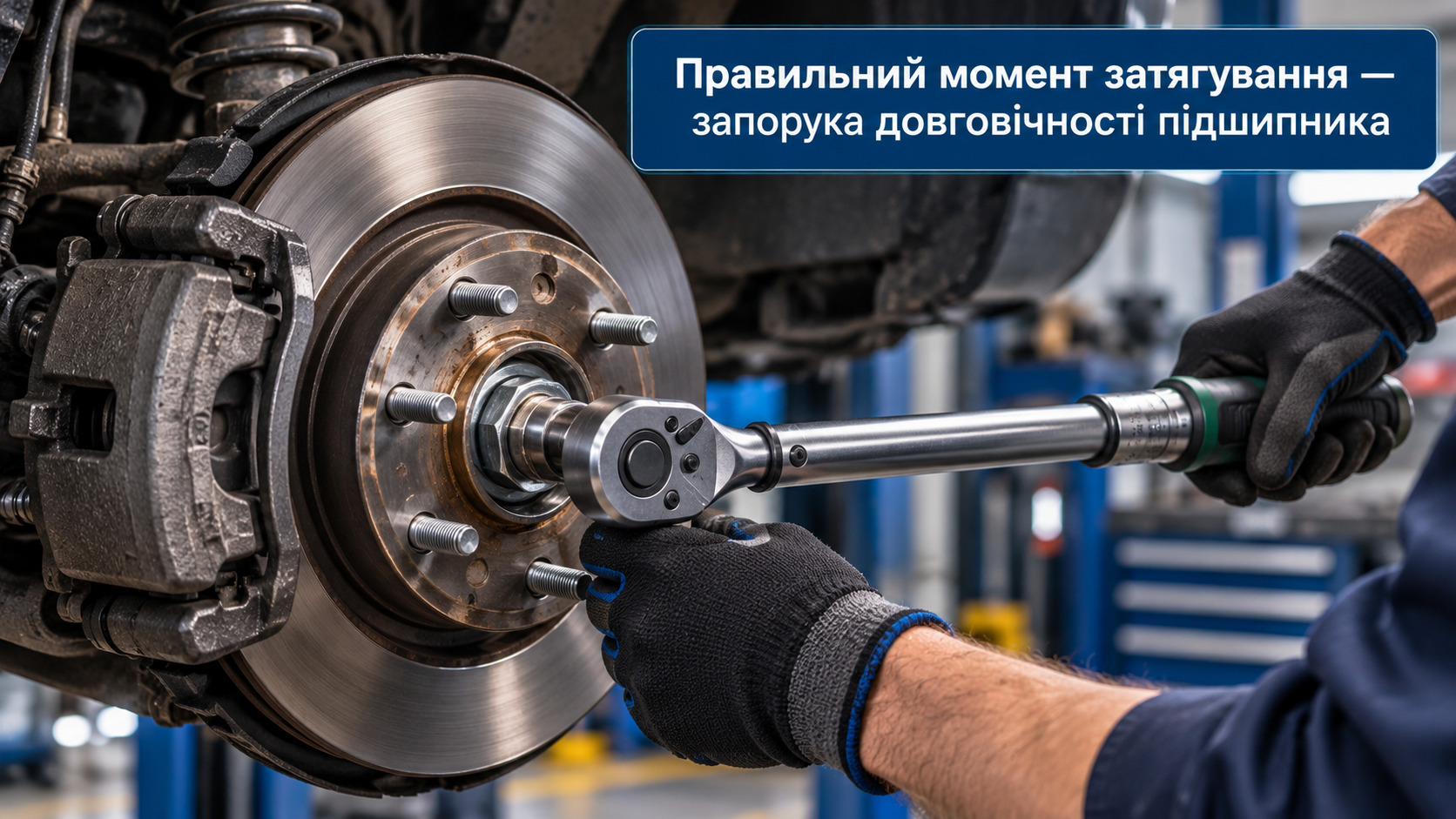

Як правильно виставити момент затяжки
- Дивимося в мануал конкретного автомобіля або на упаковку підшипника. Момент завжди вказаний у Н·м. Це не рекомендація - це розрахункова цифра.
- Орієнтир за типом техніки:
- легкові заднеприводні (ВАЗ, Москвич) - 15-30 Н·м;
- позашляховики (Niva, УАЗ, Defender) - 50-100 Н·м;
- вантажні автомобілі та причепи - 100-200 Н·м і вище.
- Інструмент - динамометричний ключ. Не «на око», не «до скрипу», не «як зазвичай».
- Перевірка після затяжки: маточина повинна обертатися плавно, без заїдання, з легким рівномірним опором. Тугий хід - ознака перетяжки.
- Фіксація - шплінт або контргайка. Ніколи не відпускаємо гайку «назад» для суміщення отворів під шплінт. Тільки вперед - до найближчого отвору.
Динамометричний ключ - не розкіш. Це страховка від перебирання через 5000 км.
Типові помилки при заміні конічних маточинних
- затяжка «на око» або «за відчуттям» замість динамометричного ключа;
- повторне використання старої гайки - вона деформується при першій затяжці і не тримає момент;
- монтаж без мастила або з автомобільним маслом замість консистентного мастила NLGI 2 для маточинних вузлів;
- заміна одного конуса замість пари - «другий ще нормальний» працює не більше 10-15 тис. км поряд з новим;
- удари молотком по внутрішньому або зовнішньому кільцю безпосередньо при запресовці.
Міняємо тільки парою. Це не перестраховка - це фізика зносу.
Затяжка дворядного кулькового: чи є нюанси?
У дворядного кулькового блока свого регулювання зазору немає - все виставлено заводом. Тому момент затяжки тут відноситься до кріпильних болтів фланця до поворотного кулака. Типові значення - 120-230 Н·м залежно від моделі. Це чимало, тому динамометричний ключ актуальний і тут.
Головна помилка при роботі з HBU - запресовка ударами. Тільки гідравлічний прес або спеціальна монтажна оправка. Адже будь-який перекіс корпусу при запресовці руйнує внутрішні доріжки кочення - візуально цього не видно, однак гул з'явиться вже через кілька тисяч кілометрів.
Якщо при встановленні корпус деформувався або тріснув - підшипник під заміну, не під монтаж.
Яким виробникам можна довіряти?
Преміум-сегмент
Ми рекомендуємо розглядати ці бренди в першу чергу - їхня продукція використовується на заводських конвеєрах:
- SKF (Швеція) - серія EXPLORER для маточинних вузлів. Знижене тертя, класи точності P6 і P5, збільшений ресурс мастила. Тому саме SKF стоїть на нових автомобілях багатьох європейських марок.
- FAG / Schaeffler (Німеччина) - серія TDI для конічних підшипників з оптимізованими профілями роликів. Стандартний OEM-постачальник для BMW, Mercedes, Audi.
- NSK (Японія) - серія Mega для маточинних блоків. Спеціалізація - інтеграція датчика ABS безпосередньо в корпус підшипника. Широко застосовується в японських автомобілях.
- TIMKEN (США) - компанія, яка в 1898 році запатентувала конічний роликовий підшипник. Класика для вантажних маточин, серії L, LM, HM - промисловий стандарт.
Цінова вилка: 800-3500 грн за маточинний блок SKF або FAG, 400-1800 грн за пару конічних TIMKEN.
Середній сегмент
ZKL (Чехія), CX (Польща), SNR (спільне франко-японське виробництво) - гідні варіанти для щоденної експлуатації. Виробництво відповідає стандартам ISO, ресурс при правильному монтажі зіставний з бюджетом. Їх не можна назвати поганим вибором - від лідерів вони кардинально відрізняються лише в граничних режимах навантаження.
Бюджетний сегмент
KYK, CRAFT, ГПЗ - прийнятний вибір для помірної міської експлуатації. У штатних умовах працюють нормально. Однак допуски ширші, ресурс у середньому коротший, ніж у середнього і преміум-сегментів. Ми рекомендуємо цей сегмент тим, хто планує продаж автомобіля або відновлює техніку для перепродажу - там переплата за SKF просто не окупиться.
В наявності
85 UAH
Коли міняти маточинний підшипник?
Маточинний підшипник не попереджає про свій знос завчасно. Тому важливо знати симптоми, щоб не опинитися на узбіччі:
- гул або виття з-під колеса, що посилюється зі зростанням швидкості від 60-80 км/год;
- гул змінюється при зміні ряду - при перестроюванні вправо навантажується лівий підшипник і навпаки;
- хрускіт або клацання при повороті керма на малій швидкості (особливо при виїзді зі стоянки);
- вібрація в рульовому колесі, не пов'язана з балансуванням;
- осьовий або радіальний люфт колеса при розгойдуванні вивішеного колеса руками;
- нагрів маточини після поїздки - помітно гарячіше гальмівного диска.
Важливе застереження: схожий гул дають зношені шини з нерівномірним протектором і ШРУС, що починає руйнуватися. Тому діагностику на підйомнику не замінить навіть точний опис симптому. Зволікання зі зміною маточинного - це не економія. Це ризик втратити колесо на швидкості.
Усвідомлений вибір - гарантія ресурсу
Тип маточинного підшипника диктує не особиста перевага і не ціна на вітрині. Його диктує конструкція автомобіля. Дворядний кульковий блок - для передніх маточин легкових переднеприводних автомобілів. Конічний роликовий - для навантажених вузлів позашляховиків, вантажівок і сільгосптехніки. Спроба підібрати «схожий за розміром» обернеться гулом раніше, ніж очікувалося.
При цьому сам підшипник - це тільки половина результату. Правильний момент затяжки конічних підшипників - така ж обов'язкова частина ремонту, як і якість деталі. Помилка в переднатягу обнуляє ресурс навіть оригінального SKF. Адже підшипник розрахований на конкретне зусилля у вузлі - і ні на яке інше.
Якщо не впевнені в типі підшипника для вашого автомобіля або потрібна допомога з підбором за VIN - наші фахівці готові допомогти. Правильний підшипник плюс правильна затяжка - і маточина забуде про себе на наступні 100 тисяч кілометрів!
