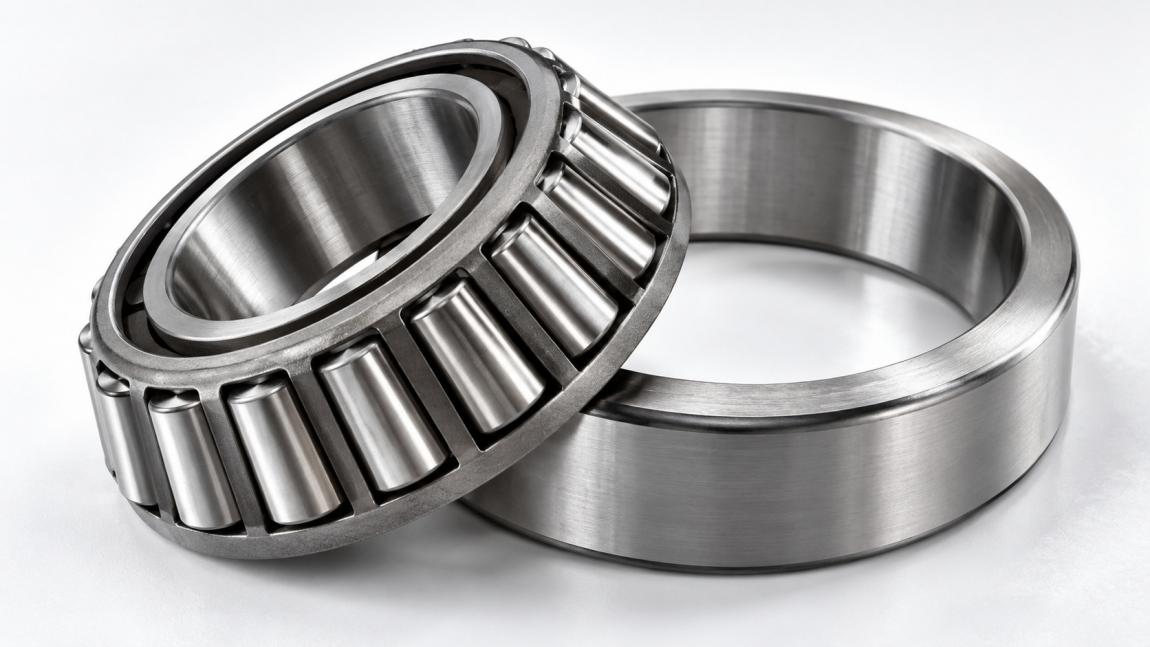

Конічні роликові підшипники (30203–30210, 32205–32212): добір для маточин причепів, редукторів та автотехніки

«Поставили що було на складі» - і через 15 000 км знову розбирають маточину причепа. Знайома історія? Адже конічний роликовий підшипник виглядає просто: кільце, ролики, сепаратор. Однак різниця між серією 302 і серією 322 - це не буква в маркуванні, а принципово різна вантажопідйомність, різний кут конуса і, в підсумку, різний ресурс у вашому конкретному вузлі.

Тому до вибору підходимо усвідомлено. У цій статті ми розберемо, чим відрізняються серії 30203-30210 і 32205-32212, де кожна з них працює правильно, і як не помилитися при підборі.

У кулькового підшипника тіло кочення - кулька. Контакт з доріжкою - точковий. Площа крихітна, навантаження сконцентроване. Адже це і є його обмеження: при великих навантаженнях кулька продавлює доріжку.

У конічного роликового підшипника тіло кочення - ролик у формі усіченого конуса. Контакт з доріжкою - лінійний. Площа в 2-3 рази більша, навантаження розподілене рівномірніше. При цьому конічна форма дає ще одну важливу властивість: підшипник сприймає одночасно і радіальне, і осьове навантаження. Два навантаження - один вузол.

Однак тут є конструктивна особливість, яку важливо зрозуміти з самого початку. Конічний роликовий підшипник не працює поодинці. Осьові сили, які він сприймає, створюють реактивну складову, і без відповідного підшипника конструкція втрачає жорсткість. Тому конічні роликові підшипники завжди встановлюються парами - назустріч один одному.

Монтуємо тільки парою. Це правило без винятків.

Обидві серії - конічні роликові. Але «конічний» - це загальна назва класу, а не вирок до взаємозамінності. Адже у кожної серії свій кут конуса, своя геометрія кілець і свої розрахункові навантаження.

Серія 302xx: 30203, 30204, 30205, 30206, 30207, 30208, 30209, 30210

Легка серія. При однаковому посадковому діаметрі - менший зовнішній діаметр і більш вузьке кільце порівняно з серією 322xx. Кут контакту - в діапазоні 10-16°. Це означає: акцент на радіальне навантаження, осьову складову сприймає помірно.

Типові вузли: легкі редуктори, коробки передач легкових автомобілів, малі причепи з невеликою вантажопідйомністю, вентилятори та насоси.

Серія 322xx: 32205, 32206, 32207, 32208, 32209, 32210, 32211, 32212

Середня і важка серія. Більший зовнішній діаметр, більш широке кільце, збільшений кут контакту - в діапазоні 14-26°. Саме більший кут дозволяє сприймати суттєво більші осьові навантаження. При цьому динамічна вантажопідйомність помітно вища, ніж у 302xx того ж посадкового діаметра.

Типові вузли: маточини причепів і напівпричепів, редуктори сільськогосподарської техніки, балансирні вилки вантажних автомобілів, кутові редуктори тракторів, шнеки комбайнів.

Порівняння серій на одному посадковому діаметрі

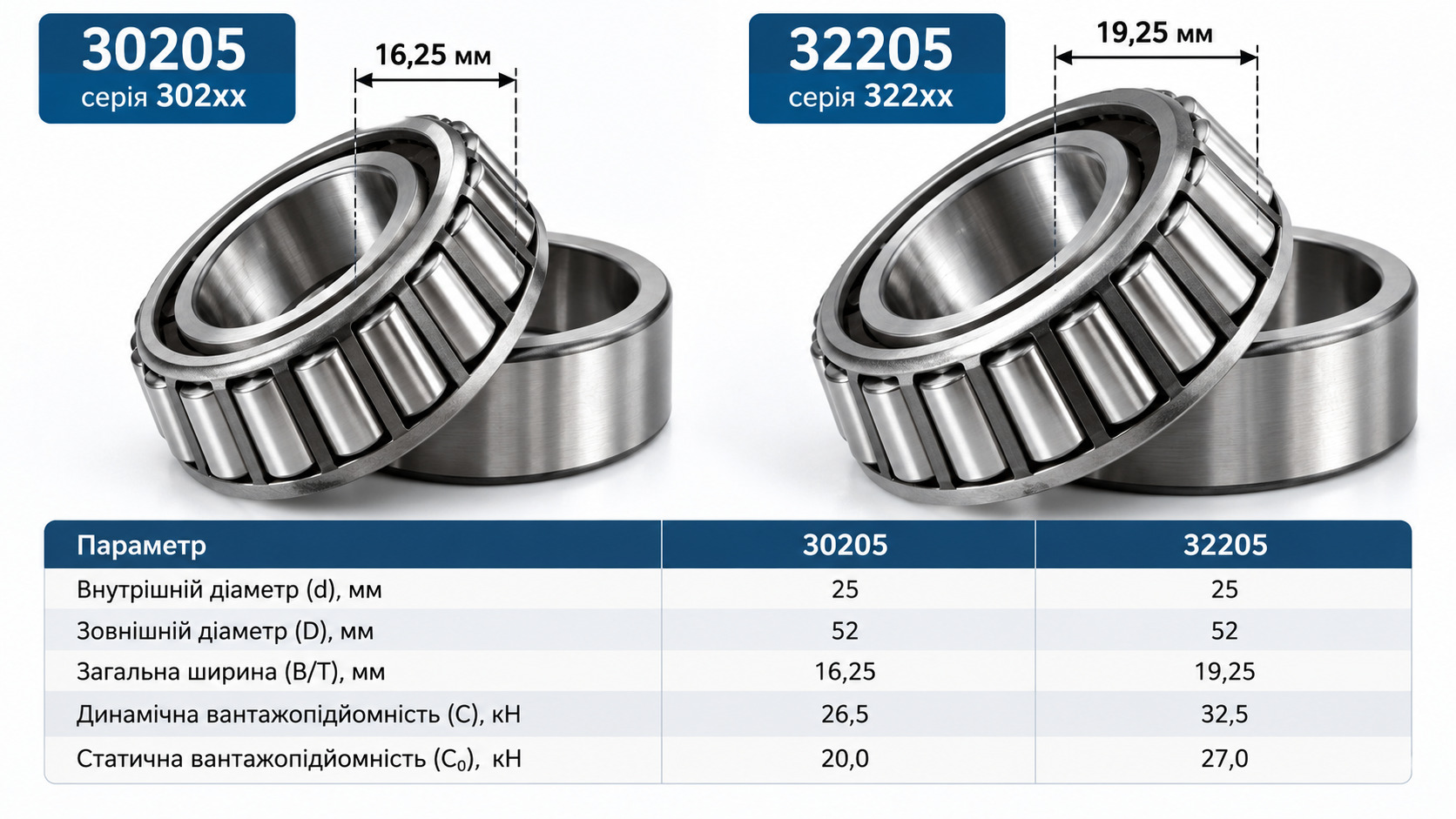

Щоб різниця була наочною - дивимося на одну посадку d=25 мм. Підшипники 30205 і 32205 зовні схожі: однаковий внутрішній діаметр, однаковий зовнішній. Однак під навантаженням - це два різних інструменти.

Як бачите, при однакових посадкових розмірах 32205 ширший, несе більше навантаження і краще справляється з осьовими зусиллями. Тому вони не взаємозамінні - навіть якщо «стають на одне місце».

Маточини причепів і напівпричепів

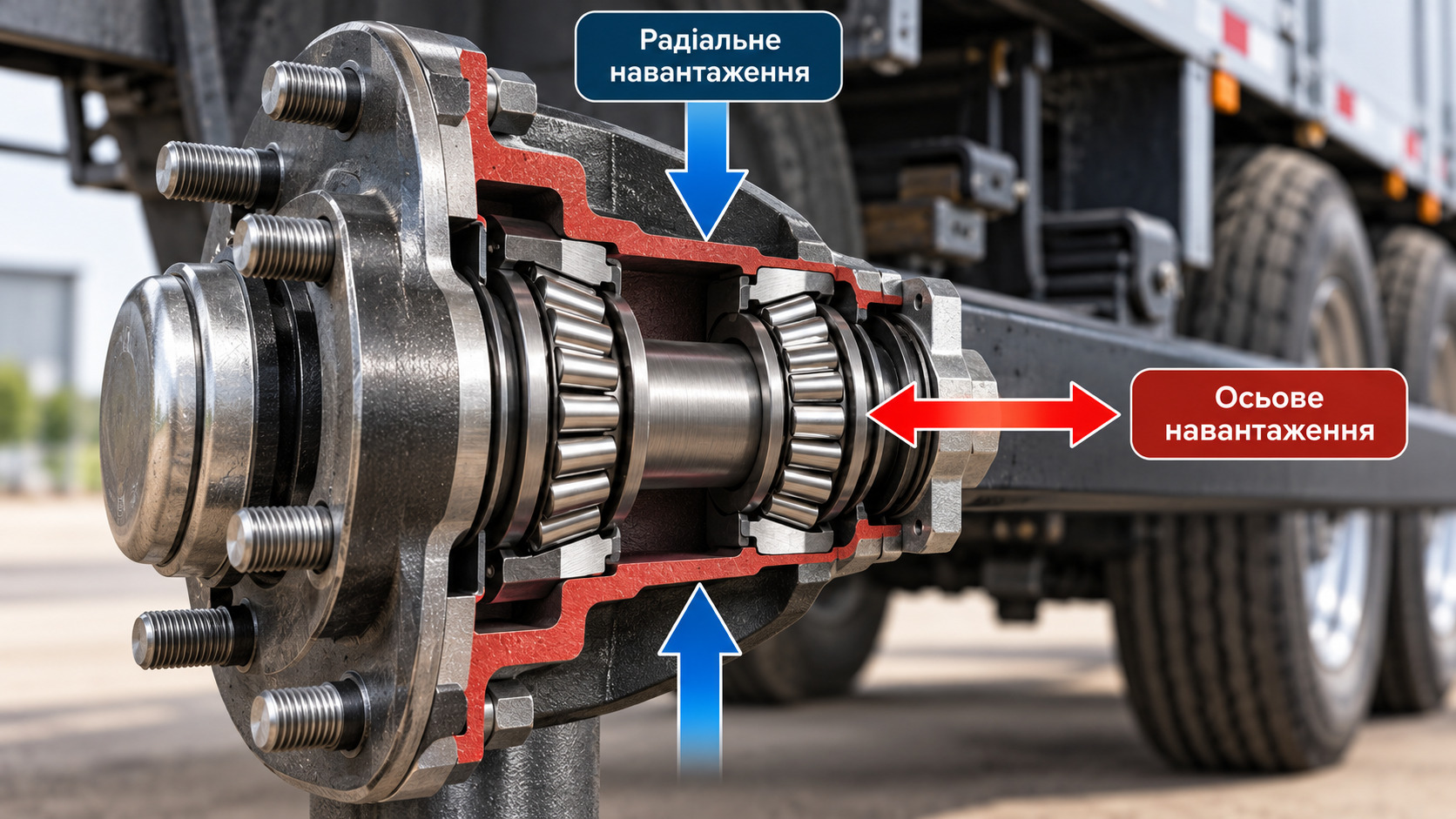

Причіп під зерно або щебінь на сільській дорозі - це не легковик по шосе. Вібрації, перевантаження, бруд, пил, вода. При вході в поворот маточина отримує значне осьове навантаження. При гальмуванні - ударне радіальне. Адже ступичний підшипник тут працює в найжорсткіших умовах з усіх перерахованих.

Оптимальний вибір для маточини причепа - серія 322xx. Збільшений кут контакту краще справляється з осьовими навантаженнями при поворотах. Динамічна вантажопідйомність вища. Ресурс при тих самих умовах - більший.

Простій причепа в розпал збиральної кампанії коштує дорожче, ніж уся маточина разом.

Редуктори сільськогосподарської техніки та промислового обладнання

У редукторі конічний роликовий підшипник сприймає навантаження від зубчастих передач. При циліндричних шестернях - переважно радіальне навантаження, серія 302xx справляється. Однак при конічних і гіпоїдних шестернях осьова складова суттєва - тут потрібна серія 322xx або більш важкі серії.

• Легкі редуктори, насоси, вентилятори - серія 302xx;
• Кутові редуктори тракторів, мости сільгоспмашин - серія 322xx;
• Шнеки та подрібнювачі з ударними навантаженнями - розглянути серію 329xx або проконсультуватися зі спеціалістом.

Автотехніка: маточини та коробки передач

У класичній компоновці передніх маточин легкових автомобілів конічні роликові підшипники встановлювалися парами. Серія 302xx - типовий вибір для таких вузлів: навантаження помірні, осьова складова при поворотах невелика.

Однак у сучасних легкових автомобілях їх витісняють необслуговувані маточинні блоки. Конічні роликові у традиційному виконанні залишаються там, де важлива ремонтопридатність: вантажівки, автобуси, спецтехніка.

• Маточини передніх коліс вантажних автомобілів - серія 322xx і важче;
• Коробки передач і роздаткові коробки - серія 302xx або 322xx залежно від розрахункових навантажень;
• Балансирні вилки задніх мостів вантажівок - серія 322xx.

На ринку представлені підшипники десятків брендів - від світових лідерів до невеликих азійських заводів. Ми розділимо їх на три рівні, щоб вам було простіше орієнтуватися.

Преміум-сегмент

SKF (Швеція), FAG / Schaeffler (Німеччина), NSK і NTN (Японія), TIMKEN (США), KOYO (Японія). Ці виробники розробляють власні сталі, контролюють геометрію кілець з точністю до мікрона і гарантують заявлений ресурс. Саме тому оригінальний SKF 32208 коштує в кілька разів дорожче безіменного аналога - і нерідко служить у кілька разів довше.

Рекомендуємо для відповідальних вузлів: маточини причепів з постійним навантаженням, редуктори в безперервному виробництві, вантажна техніка з великим пробігом.

Надійний середняк

CX (Польща), ZKL (Чехія), SNR (Франція), NKE (Австрія), Fersa (Іспанія), ZVL (Словаччина). Виробляються на європейських заводах за стандартами, близькими до преміуму. Хороне співвідношення ціна/ресурс для транспортної та сільськогосподарської техніки. Не можна назвати їх гіршими за топові бренди у повсякденних застосуваннях, однак при екстремальних навантаженнях різниця в ресурсі стає відчутною.

Оптимальний вибір для більшості завдань: маточини причепів, редуктори, автотехніка з помірними навантаженнями.

Бюджетний сегмент

KYK, URB, MTM, PFI Bearings, FO Bearings та інші. Не можна назвати їх поганими - для ненавантажених або сезонних вузлів вони цілком справляються. Однак для маточини причепа під постійним навантаженням або редуктора в безперервному виробництві ми рекомендуємо не економити. Адже підшипник за 150 грн, який міняєте тричі на сезон, у підсумку обходиться дорожче одного за 600.

У каталозі promtehimport.com.ua представлені всі три рівні: від SKF і FAG до CX, ZKL, KYK і PFI Bearings - можна вибрати під будь-який бюджет і завдання.

Правильний монтаж - половина ресурсу підшипника. Адже навіть якісний SKF вийде з ладу за третину заявленого терміну, якщо його змонтували з порушеннями. Запам'ятайте шість основних правил:

• Міняти тільки парою - асиметричне зношування після заміни одного підшипника зруйнує новий за половину розрахункового ресурсу;
• Не бити молотком по зовнішньому кільцю - зусилля запресування передається строго через те кільце, яке має посадку з натягом: через внутрішнє при посадці на вал, через зовнішнє при посадці в корпус;
• Дотримуватися попереднього натягу - без натягу конічний підшипник працює некоректно, з перетяжкою - перегрівається і руйнується передчасно;
• Не переповнювати мастилом - оптимальне заповнення корпусу мастилом 30-50%, надлишок створює тепло при перемішуванні;
• Перевірити посадку вала та корпусу - рекомендовані допуски: вал k6 або m6 для внутрішнього кільця з обертанням, корпус H7 для зовнішнього кільця без обертання;
• Використовувати знімач при демонтажі - молоток залишає вм'ятини на доріжках кочення нового підшипника при наступній установці.

Сухий конічний підшипник не скрипить - він просто вмирає. Тому обслуговування мастилом за регламентом - не рекомендація, а обов'язкова умова.

Ціновий діапазон широкий - і це нормально, тому що широкий і діапазон завдань. Орієнтовні ціни в гривнях на момент публікації:

При виборі рахуйте не ціну покупки, а вартість кілометра ресурсу. Адже ресурс SKF у маточині причепа - нерідко 200 000+ км при дотриманні регламенту. Бюджетний аналог у тих самих умовах - 30 000-60 000 км. Три-чотири заміни з розбиранням маточини проти одної. Рахуйте самі.

Підшипник за 150 грн, який міняєте тричі, коштує дорожче одного за 600. Це не реклама дорогих брендів - це арифметика.

Конічні роликові підшипники серій 302xx і 322xx - це два різних інструменти для різних завдань. Серія 302xx - для помірних змішаних навантажень у легких редукторах і трансмісіях. Серія 322xx - для важких режимів, маточин причепів і кутових редукторів, де осьове навантаження суттєве.

Правильний підбір починається з маркування або вимірів, продовжується аналізом навантаження і закінчується вибором виробника під бюджет і умови експлуатації. При цьому монтаж - така сама частина ресурсу, як і якість самого підшипника.

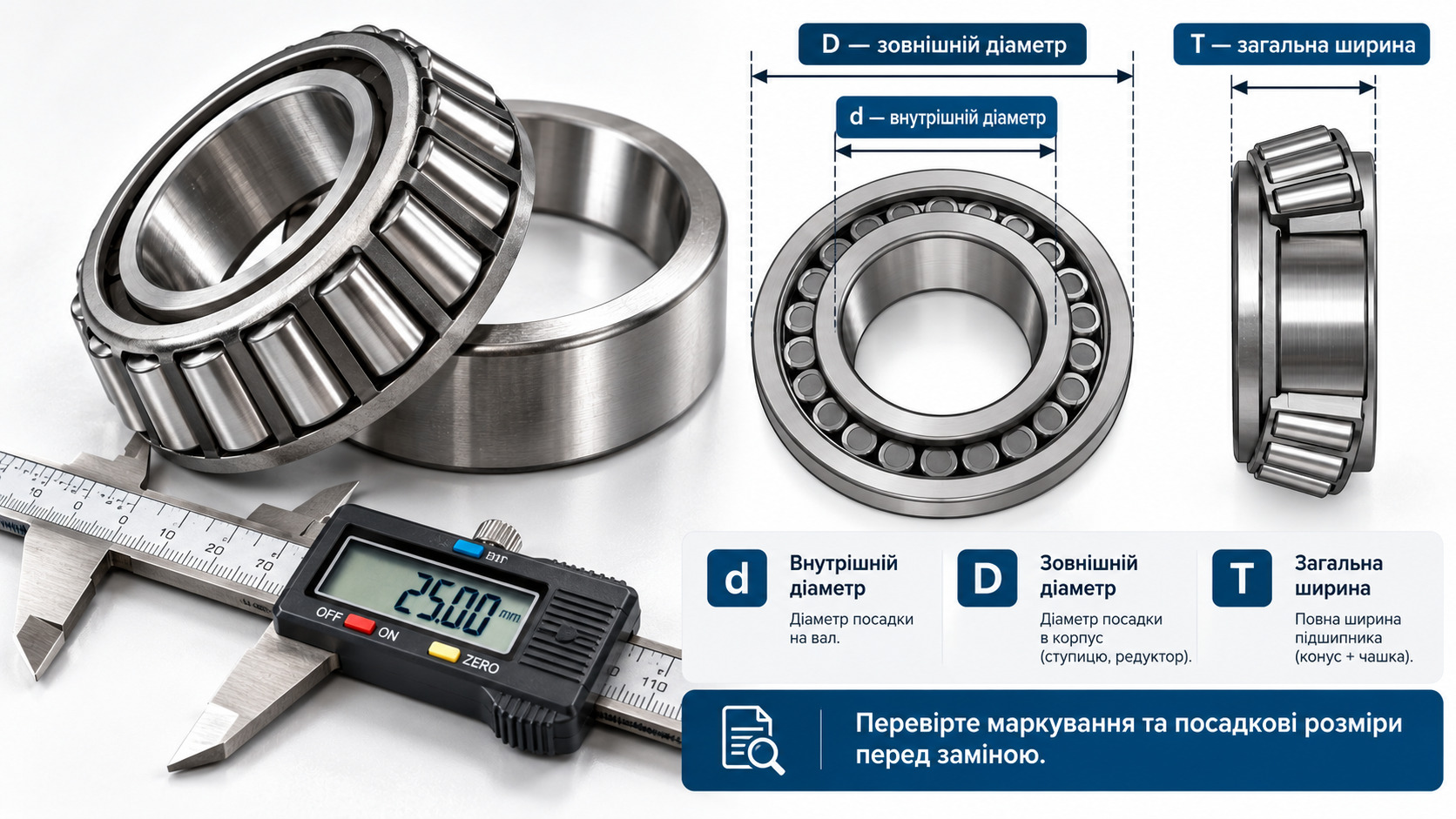

Якщо не впевнені в серії або типорозмірі - ми допоможемо підібрати. Вкажіть маркування старого підшипника або виміри (d, D, B), і ми підберемо відповідний варіант з наявності. Правильний підшипник - це спокій на дорозі і роки без позапланових простоїв!
