Голчасті підшипники без внутрішнього кільця (HK, NK, NA): застосування в коробках передач, редукторах і маятниках мотоциклів

Тіло кочення розміром з голку. Внутрішнього кільця немає. Здавалося б - неповноцінна конструкція, спрощена заміна «справжнього» підшипника. Однак саме такі підшипники стоять у коробках передач вантажівок, у редукторах промислових ліній і в маятниках мотоциклів - там, де повнокомплектний підшипник просто не поміститься.

Заміна маятника мотоцикла в сервісі обходиться в кілька тисяч гривень. Половина цієї суми - робота, бо вузол розбирають повністю. Причина в більшості випадків - знос голчастого підшипника, який коштує від 50 грн. Адже його не міняли вчасно, бо «там нічого міняти - просто залізна втулка».

Це не втулка. Розберемося, що це таке і як обрати правильно. У нашому каталозі представлено більше 630 позицій голчастих підшипників у наявності та під замовлення - саме для таких випадків.

Що таке голчастий підшипник без внутрішнього кільця - і як він працює?

Головна хибна думка звучить так: «голчастий - значить маленький і для легких навантажень». Насправді все навпаки. Голка - тіло кочення з високим відношенням довжини до діаметра (зазвичай 3:1 і вище). Саме це дає велику сумарну площу контакту при мінімальному радіальному просторі. Результат - радіальна вантажопідйомність вища, ніж у кулькового підшипника тих самих габаритів.

Порівняємо напряму. Кульковий підшипник 6205 (d=25 мм, D=52 мм, B=15 мм) має динамічну вантажопідйомність C_r близько 14,0 кН. Голчастий HK 2516 (d=25 мм, D=32 мм, H=16 мм) при зовнішньому діаметрі майже вдвічі меншому забезпечує C_r близько 12,5 кН. Тобто підшипник, який займає вдвічі менше місця в діаметрі, поступається за навантаженням лише 10%.

Параметр	Кульковий 6205	Голчастий HK 2516
Внутрішній діаметр d, мм	25	25
Зовнішній діаметр D, мм	52	32
Ширина / висота, мм	15	16
C_r динамічна, кН	≈14,0	≈12,5
Радіальний габарит	13,5 мм	3,5 мм

Принцип роботи без внутрішнього кільця простий: вал сам служить доріжкою кочення. Голки котяться безпосередньо по поверхні вала. Це економить радіальний простір - але водночас висуває особливі вимоги до вала. Про це - в окремому розділі.

Менше місця - більше навантаження. Парадокс, який працює.

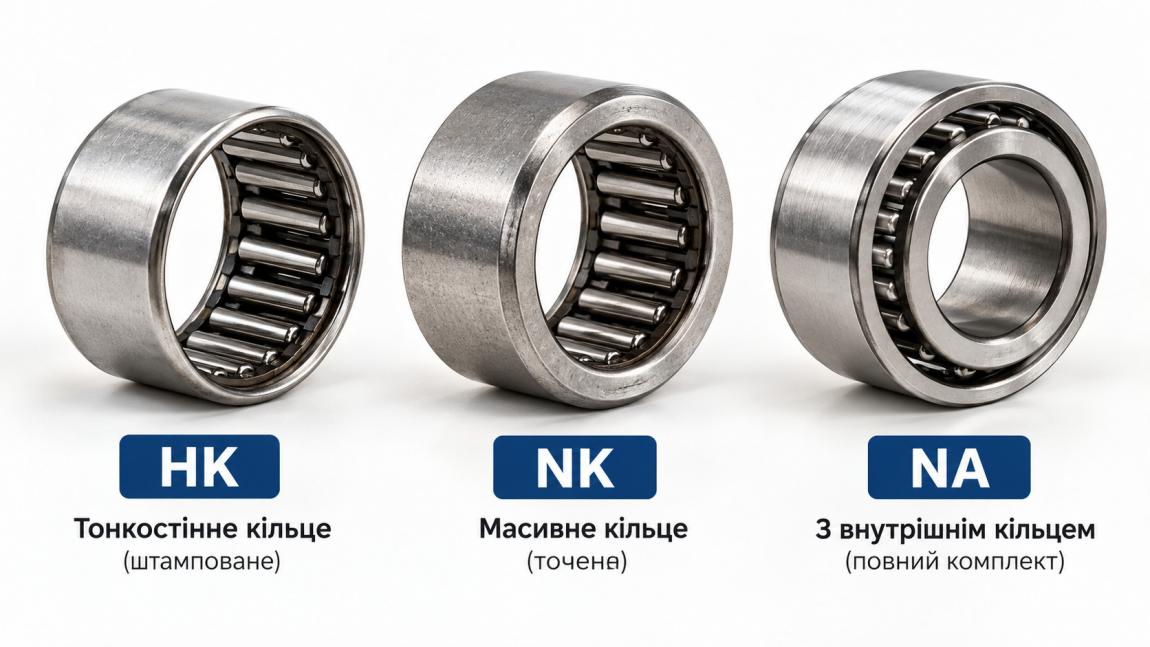

Серії HK, NK, NA: у чому різниця і що обрати?

Три літери - три різні конструкції. Плутаються навіть досвідчені механіки. Адже зовні вони схожі, а помилка у виборі серії призводить до передчасного виходу з ладу всього вузла.

HK - голчаста втулка зі штампованим зовнішнім кільцем

Зовнішнє кільце HK виготовлено методом холодного штампування з листової сталі. Всередині - голки, як правило, із сепаратором. Внутрішнього кільця немає: вал працює біговою доріжкою безпосередньо. Один торець закритий (стандартне виконання HK), обидва торці відкриті або закриті - залежить від модифікації.

Діапазон розмірів: внутрішній діаметр від 4 до 40 мм
Зовнішній діаметр - всього на 4-6 мм більший за внутрішній
Типові застосування: КПП легкових автомобілів, важелі і гойдалки, невеликі редуктори
Вимога до вала: твердість 58-65 HRC, шорсткість Ra ≤ 0,4 мкм
Ціна в нашому каталозі: від 9 грн за найменші типорозміри

Штамповане кільце - це тонка стінка. Саме тому HK чутливий до ударних навантажень більше, ніж NK. При вібрації та ударах корпус може деформуватися, голки втрачають правильне положення - і підшипник руйнується швидко.

NK - масивне зовнішнє кільце, без внутрішнього

Конструктивно NK - старший брат HK. Зовнішнє кільце тут точене, масивне, з товстішою стінкою. Точність геометрії вища, ударна стійкість значно краща. Вал як і раніше працює біговою доріжкою - вимоги до нього ті самі, що й для HK.

Діапазон розмірів: внутрішній діаметр від 10 до 100 мм і вище
Застосування: редуктори промислових машин, важкі КПП, сільськогосподарська техніка
Перевага перед HK: витримує ударні та вібраційні навантаження без деформації кільця
Недолік: більший зовнішній діаметр при тих самих d і H

NK - це HK для тих умов, де штампування вже не справляється.

NA - з внутрішнім кільцем (повний голчастий комплект)

Серія NA додає внутрішнє кільце до голчастої конструкції. Вал більше не працює біговою доріжкою - можна ставити на вал з будь-якої сталі без спеціальної термообробки та шліфування. Однак за це доводиться платити збільшеним радіальним габаритом.

Застосування: вузли з нетвердим або необробленим валом, швидка заміна без доопрацювання вала
Перевага: немає вимог до твердості та шорсткості вала
Недолік: займає більше місця в діаметрі, ніж HK і NK тих самих d і навантаження

Порівняння серій за ключовими параметрами:

Параметр	HK	NK	NA
Внутрішнє кільце	Немає	Немає	Є
Вимоги до твердості вала	58-65 HRC	58-65 HRC	Не потрібно
Зовнішнє кільце	Штамповане	Масивне точене	Масивне точене
Радіальний габарит	Мінімальний	Малий	Середній
Ударна стійкість	Помірна	Висока	Висока
Орієнтовна ціна (d=25 мм)	від 50 грн	від 120 грн	від 180 грн

Підшипник HK1212 FO Bearings

Внутрішній діаметр: 12
Зовнішній діаметр: 18
Висота: 12
Тип підшипника кочення: Роликовий

В наявності

15 UAH 0 UAH

Де застосовуються голчасті підшипники без внутрішнього кільця?

Їх не видно зовні - але без них не працює жодна сучасна трансмісія. Три основні вузли, де голчасті підшипники незамінні.

Коробки передач (КПП)

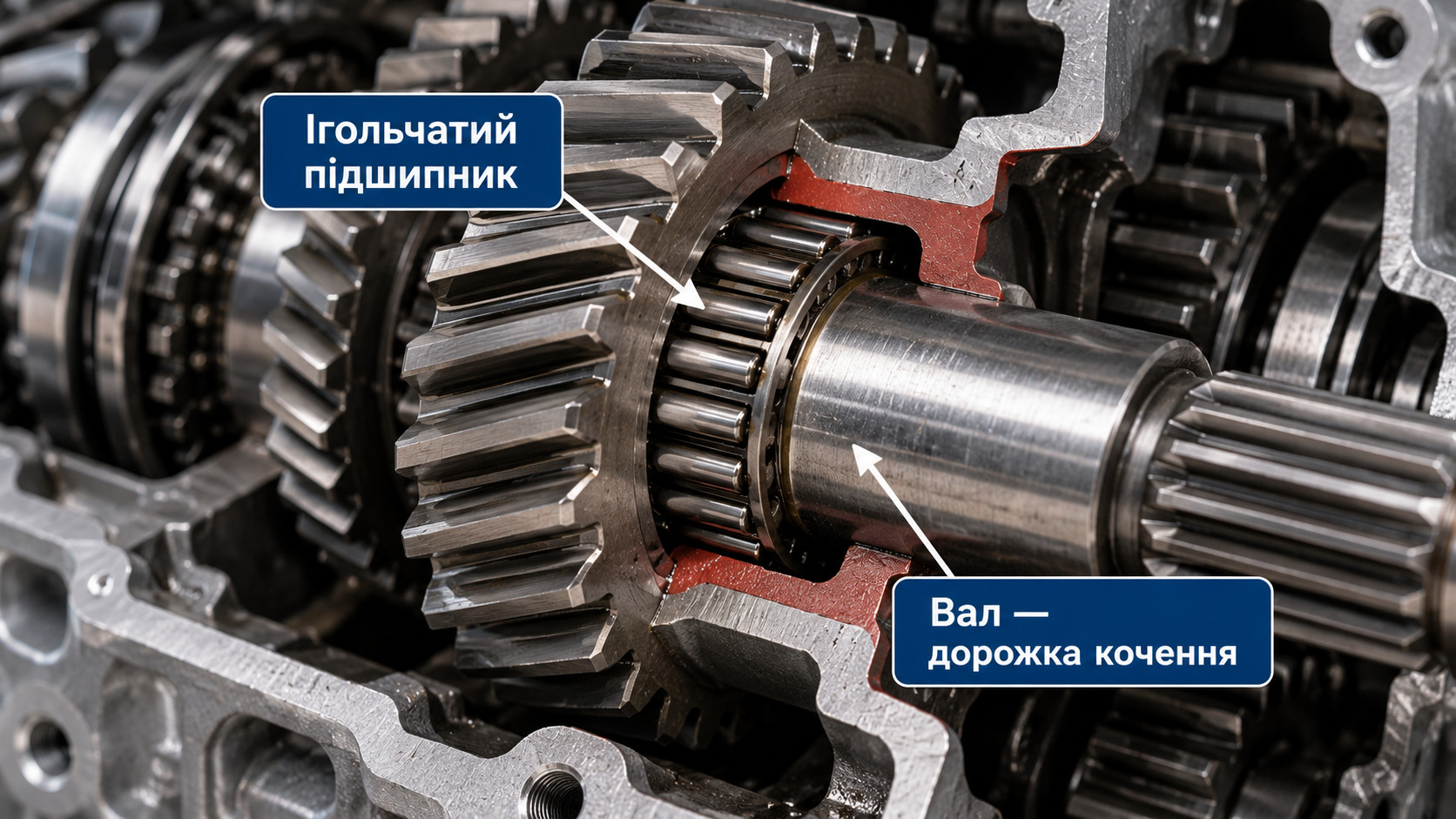

У механічній КПП шестерні обертаються на валу незалежно одна від одної - синхронізатор підключає потрібну. Саме в тілі шестерні, між шестернею та валом, стоять голчасті підшипники HK або NK. Розмістити тут кульковий підшипник неможливо: він не вписується в стінку шестерні за радіальним розміром.

На одному вторинному валу КПП легкового автомобіля може стояти від чотирьох до шести голчастих підшипників - по одному під кожним ступенем. Коли з'являється гул при русі на певній передачі - це часто не синхронізатор, а зношений голчастий підшипник під відповідною шестернею. Синхронізатор не шумить при русі, тільки при перемиканні.

Малі шестерні (d до 20 мм) - серія HK
Ступені з високим крутним моментом (d від 25 мм) - серія NK
Типові розміри: HK 1516, HK 2016, HK 2516, NK 25/16, NK 30/20

Редуктори промислового обладнання

У планетарних редукторах, приводах конвеєрів, редукторах жаток і подрібнювачів голчасті підшипники працюють як опори осей сателітів і проміжних шестерень. Навантаження тут постійне, часто з вібрацією та ударами - тому NK кращий за HK.

Температурний режим: стандартні мастила працюють до +120°С. При вищих температурах - тільки спеціальні виконання з високотемпературними мастилами та сталями з підвищеною термостійкістю.

Редуктор стрічкового конвеєра - NK 30/20, NK 35/20, NK 40/25
Планетарний привод - NA 4905, NA 4906, NA 4908
Жатка, подрібнювач - NK 25/16, NK 30/20, HK 3020

Маятники та важелі мотоциклів

Тут голчасті підшипники працюють в особливому режимі - гойдальному, а не обертальному. Вісь маятника задньої підвіски та важелі прогресії (системи Pro-Link у Honda, Uni-Trak у Kawasaki, RADD у Yamaha) здійснюють кутові коливання під навантаженням. Голки при цьому зазнають підвищеного питомого навантаження саме тому, що не перекочуються по всій біговій доріжці, а працюють на обмеженій ділянці.

Саме тому ставити «що подешевше» в маятник - помилка. При гойдальному русі навантаження на одиницю кута вище, ніж при повному обертанні. Підшипник зношується швидше, ніж здається.

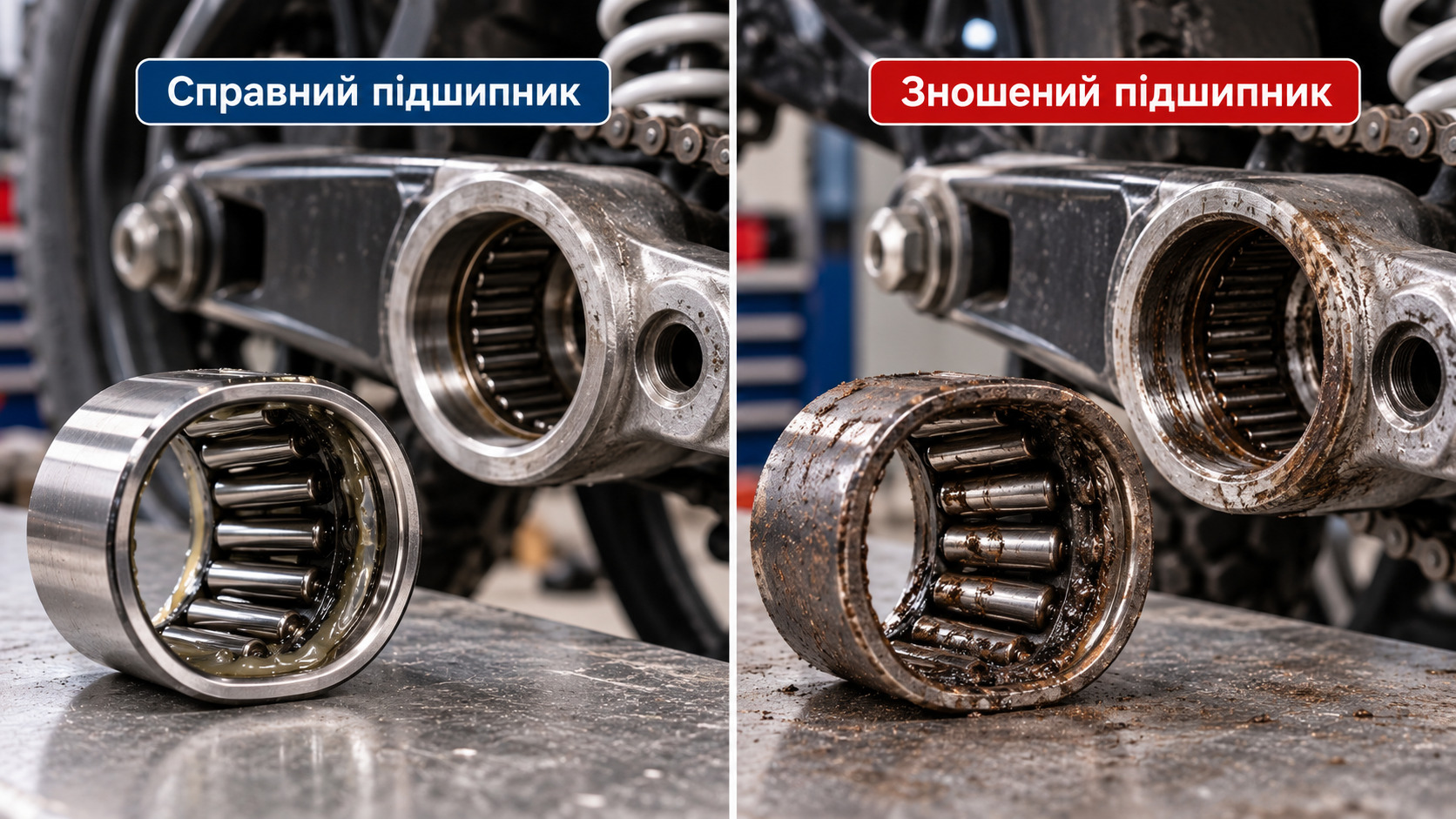

Ознаки зносу голчастого підшипника маятника:

Скрип або клацання при роботі підвіски
Бічний люфт маятника (похитайте маятник руками поперек осі мотоцикла)
Нечітка поведінка задньої частини при вході в поворот
Вібрація, якої раніше не було

Найпоширеніші типорозміри для японських мотоциклів: HK 4020, HK 4512, HK 5020, HK 6020. Підшипник коштує від 50 грн. Ремонт у сервісі з повним розбиранням маятника - від 2000 грн. Рахуйте самі.

Вимоги до вала та посадкового місця - головне, що упускають при заміні

Ось хибна думка, яка коштує грошей: «вал сам буде служити доріжкою кочення - нічого особливого робити не треба». Це справедливо тільки для нового, правильно виготовленого вала. При заміні підшипника на зношеному обладнанні вал потрібно перевіряти обов'язково.

HK і NK працюють без внутрішнього кільця - голки котяться прямо по поверхні вала. Будь-який дефект вала миттєво передається на голки і руйнує їх. Новий підшипник на зношеному валу вийде з ладу так само швидко, як старий.

Вимоги до вала за ISO 3245:

Параметр	Вимога	Примітка
Твердість поверхні	58-65 HRC	Цементація або загартування ТВЧ
Шорсткість Ra	≤ 0,4 мкм	Шліфування, не токарна обробка
Відхилення форми	Не більше IT5	Круглість, циліндричність
Глибина твердого шару	0,3-0,5 мм мінімум	Для запобігання продавлюванню

Посадка зовнішнього кільця HK в корпус - H7 (щільна, без зазору). Підшипник не повинен провертатися в корпусі при роботі. Якщо кільце провертається - знос корпусу неминучий, і заміна підшипника не допоможе.

Що перевірити перед встановленням:

Виміряти вал мікрометром - діаметр має відповідати номінальному, допуск по h5 або h6
Перевірити поверхню вала на ризики, задири, сліди фретингу - за наявності вал потрібно шліфувати або замінити
Перевірити посадкове місце в корпусі на еліпсність і сліди провертання старого підшипника
Переконатися, що вал загартований - простий файл-тест: напилок ковзає, не бере метал
Переконатися в чистоті поверхонь - будь-яка стружка або бруд під голками дає миттєвий знос

Мастило при гойдальному русі (маятник мотоцикла): густе мастило з EP-присадками (наприклад, Molykote, Castrol LMX або аналог NLGI 2 з MoS₂). Закладається при монтажі в порожнину підшипника. Рідке мастило при гойданні видавлюється із зони контакту - це неприпустимо.

Поставили HK на нешліфований вал - вважайте, що не поставили взагалі.

Вимоги до вала та посадкового місця - головне, що упускають при заміні

Ось хибна думка, яка коштує грошей: «вал сам буде служити доріжкою кочення - нічого особливого робити не треба». Це справедливо тільки для нового, правильно виготовленого вала. При заміні підшипника на зношеному обладнанні вал потрібно перевіряти обов'язково.

HK і NK працюють без внутрішнього кільця - голки котяться прямо по поверхні вала. Будь-який дефект вала миттєво передається на голки і руйнує їх. Новий підшипник на зношеному валу вийде з ладу так само швидко, як старий.

Вимоги до вала за ISO 3245:

Параметр	Вимога	Примітка
Твердість поверхні	58-65 HRC	Цементація або загартування ТВЧ
Шорсткість Ra	≤ 0,4 мкм	Шліфування, не токарна обробка
Відхилення форми	Не більше IT5	Круглість, циліндричність
Глибина твердого шару	0,3-0,5 мм мінімум	Для запобігання продавлюванню

Посадка зовнішнього кільця HK в корпус - H7 (щільна, без зазору). Підшипник не повинен провертатися в корпусі при роботі. Якщо кільце провертається - знос корпусу неминучий, і заміна підшипника не допоможе.

Що перевірити перед встановленням:

Виміряти вал мікрометром - діаметр має відповідати номінальному, допуск по h5 або h6
Перевірити поверхню вала на ризики, задири, сліди фретингу - за наявності вал потрібно шліфувати або замінити
Перевірити посадкове місце в корпусі на еліпсність і сліди провертання старого підшипника
Переконатися, що вал загартований - простий файл-тест: напилок ковзає, не бере метал
Переконатися в чистоті поверхонь - будь-яка стружка або бруд під голками дає миттєвий знос

Мастило при гойдальному русі (маятник мотоцикла): густе мастило з EP-присадками (наприклад, Molykote, Castrol LMX або аналог NLGI 2 з MoS₂). Закладається при монтажі в порожнину підшипника. Рідке мастило при гойданні видавлюється із зони контакту - це неприпустимо.

Поставили HK на нешліфований вал - вважайте, що не поставили взагалі.

Як підібрати голчастий підшипник: розміри та позначення

Розшифрувати позначення нескладно, якщо знати систему. Виробники дотримуються стандарту ISO 3245, але запис у каталогах може трохи відрізнятися.

Серія HK: HK + чотири цифри. Перші дві - внутрішній діаметр у мм, другі дві - висота (довжина голок) у мм. Зовнішній діаметр D = d + 4÷6 мм (залежить від типорозміру). Приклад: HK 2516 - d=25 мм, H=16 мм, D=32 мм.

Серія NK: NK + цифри через дріб. NK 25/16 - d=25 мм, H=16 мм. Зовнішній діаметр більший, ніж у HK того самого d через масивне кільце.

Серія NA: NA + чотири цифри за системою ISO. NA 4905 - тут нумерація інша, орієнтуйтеся на каталог виробника.

Ходові типорозміри та їх застосування:

Позначення	d, мм	D, мм	H, мм	Типове застосування
HK 0810	8	12	10	Малі важелі, прилади
HK 1210	12	18	10	КПП мотоциклів, малі редуктори
HK 1516	15	21	16	КПП легкових авто
HK 2516	25	32	16	КПП, редуктори середні
HK 3020	30	37	20	Редуктори, маятники мото 125-250сс
HK 4020	40	47	20	Маятники мото 400-600сс
HK 5020	50	58	20	Маятники мото 600-1000сс
NK 30/20	30	42	20	Редуктори конвеєрів, сільгосптехніка
NK 40/25	40	55	25	Важкі редуктори
NA 4906	30	47	17	Планетарні редуктори, м'які вали

Підбір за типом вузла:

Вузол	Рекомендована серія	Типовий розмір
Маятник мотоцикла 125-250сс	HK	30×37×20 (HK 3020)
Маятник мотоцикла 400-1000сс	HK / NK	40×47×20 (HK 4020)
КПП легкового автомобіля	HK	15×21×16 (HK 1516)
Редуктор конвеєра	NK	30×42×20 (NK 30/20)
Планетарний редуктор	NA	30×47×17 (NA 4906)

На сторінці нашого каталогу голчастих підшипників є фільтр за внутрішнім діаметром, зовнішнім діаметром і висотою. Оберіть три параметри - і одразу побачите всі доступні позиції в наявності та під замовлення.

Які бренди обрати - і чому ціна різна?

Від 9 грн до кількох сотень - за підшипники однієї й тієї самої серії HK. Розкид здається незрозумілим. Однак у нього є конкретні причини.

Різниця - у точності геометрії голок, якості сталі сепаратора, допусках на зовнішнє кільце і в тому, наскільки суворо дотримується технологічний процес на конкретному заводі. Все це безпосередньо впливає на ресурс підшипника під навантаженням.

Ми виділяємо три рівні:

FO Bearings, CX Poland - польські виробники середнього класу. Оптимальний вибір для автомобілів і мотоциклів з пробігом, виробничого обладнання без екстремальних режимів. Широко представлені в наявності, розумна ціна при хорошій якості.
NTN, KOYO, TIMKEN, INA - японські та європейські бренди. Для навантажених і відповідальних вузлів: важкі редуктори, сільгосптехніка в сезон, коробки передач нових автомобілів. Точність геометрії голок і якість сталі сепаратора тут помітно вища.
ГПЗ - якщо потрібна заміна на радянському обладнанні з відповідністю стандарту ГОСТ 4060. Також підходить, якщо замовник вимагає вітчизняний сертифікат.

Позиції «без бренду» з нашого каталогу цілком підходять для малонавантажених гойдалок і ремонту сільгосптехніки, де вартість простою важливіша за ресурс підшипника. Однак для КПП і маятника мотоцикла - краще взяти хоча б CX або FO. Їх не можна назвати поганими, але різниця в ресурсі при реальних навантаженнях відчутна.

Підшипник HK0810 FO Bearings

В наявності

9 UAH 0 UAH

Підшипник HK 0910 CX POLAND

В наявності

11 UAH 0 UAH

Підшипник HK1010 FO Bearings

В наявності

14 UAH 0 UAH

Підшипник 64903 ГОСТ

В наявності

19 UAH 0 UAH

Підшипник HK0908 CX POLAND

В наявності

21 UAH 0 UAH

Підшипник 704902 К5 ГОСТ

В наявності

22 UAH 0 UAH

Підшипник 64905 ГОСТ

В наявності

24 UAH 0 UAH

Підшипник HK2020 (942/20) CX POLAND 20x26x20

В наявності

28 UAH 0 UAH

Скільки коштують голчасті підшипники - і як не переплатити?

Реальна цінова вилка по нашому каталогу - від 9 грн за HK 0810 від FO Bearings до кількох сотень гривень за великі NK від TIMKEN або INA. Ціна зростає разом з розміром, брендом і виконанням.

Вузол	Рекомендація	Орієнтовна ціна, грн
Маятник мотоцикла (1 підшипник)	HK 4020 CX або FO	80-150
КПП легкового авто (комплект 4-6 шт.)	HK 1516 / HK 2016 CX	50-100 за шт.
Редуктор конвеєра	NK 30/20 NTN або KOYO	200-400
Планетарний редуктор	NA 4906 INA	300-600
Малий важіль / гойдалка	HK 0810 FO (без бренду)	9-30

Простій вузла - найкращий аргумент на користь якісного бренду. Зупинка конвеєра на добу через підшипник за 300 грн обходиться в суму, яка купила б десяток таких підшипників із запасом.

І ще одне практичне правило: якщо розібрали маятник - міняйте всі голчасті підшипники разом. Робота з розбирання одна й та сама, а ресурс у сусіднього підшипника може закінчитися через місяць після ремонту. Двічі платити за роботу сервісу - дорожче, ніж купити повний комплект одразу.

Як правильно встановити голчастий підшипник?

Монтаж - останній шанс все зіпсувати. Навіть якісний підшипник правильного розміру виходить з ладу за кілька годин, якщо встановити його неправильно.

Очистити посадкове місце в корпусі від бруду, старого мастила та слідів іржі. Перевірити на ризики та еліпсність.
Виміряти вал мікрометром. Переконатися в твердості поверхні: напилок повинен ковзати, не знімати метал.
Нанести тонкий шар мастила на зовнішню поверхню підшипника перед запресуванням - полегшує монтаж і не впливає на посадку.

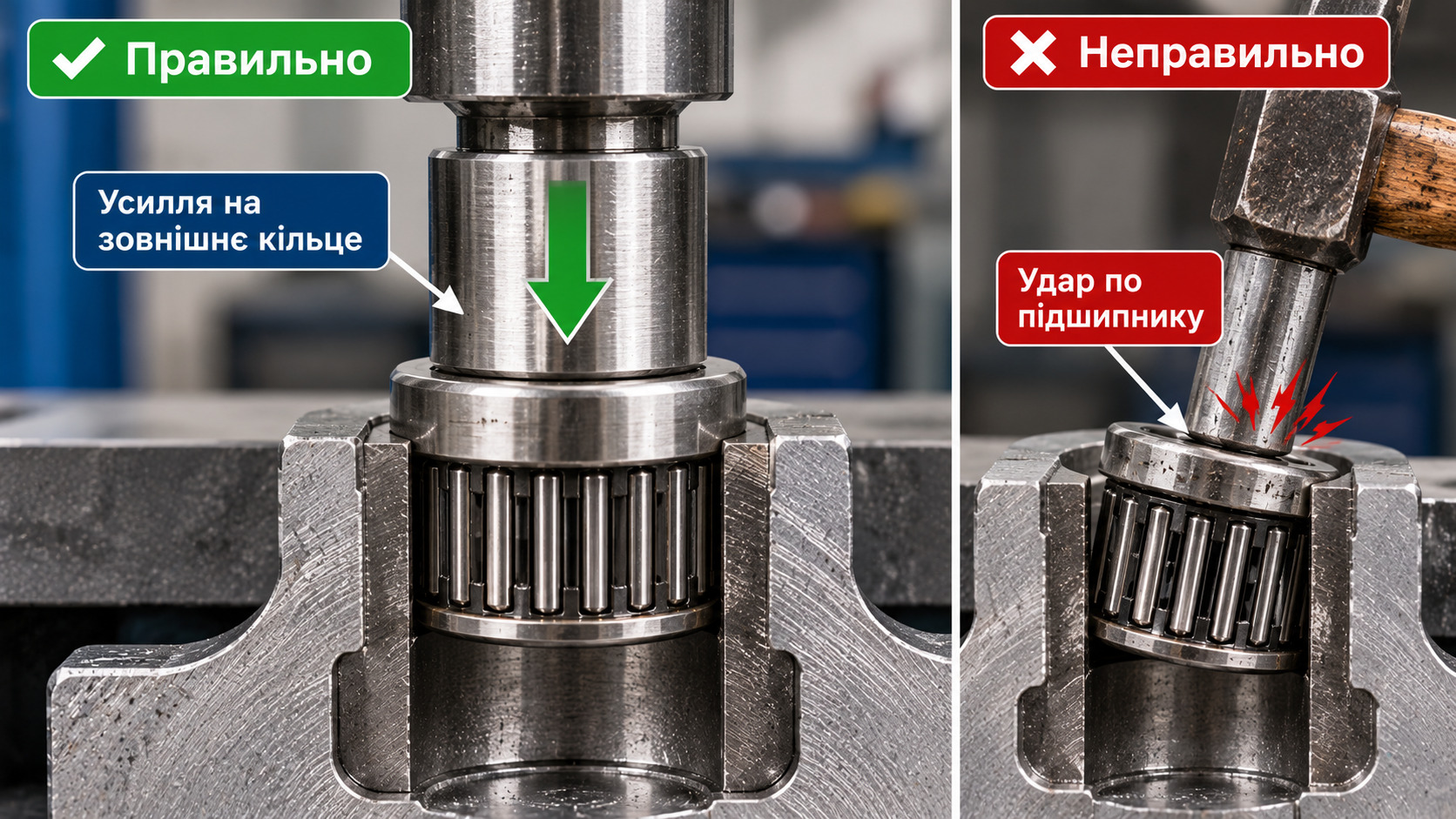

Запресовувати тільки через оправку, яка тисне виключно на зовнішнє кільце. Ніколи - на торець голок або через внутрішній простір підшипника.
Стежити за перпендикулярністю: перекіс при запресуванні деформує тонке кільце HK.
Закласти мастило в порожнину підшипника (для виконань з відкритими торцями) - NLGI 2 з EP-присадками.
Перевірити легкість обертання вала (або гойдання осі) до остаточного складання вузла. Якщо туго - шукати причину, не затягувати.

Молоток по торцю - гарантований брак у перші 10 годин роботи.

Підсумок

Голчастий підшипник - це компроміс, який виявився кращим за альтернативи. Менше місця, більше навантаження, довший ресурс - при правильному виборі серії, відповідності вимог до вала та коректному монтажі.

HK - коли місце критичне і вал загартований. NK - коли потрібна ударостійкість. NA - коли вал не готовий бути біговою доріжкою. Три різні відповіді на три різні умови експлуатації.

Весь асортимент голчастих підшипників HK, NK, NA у наявності та під замовлення - в нашому каталозі на сайті. Якщо не впевнені в типорозмірі - звертайтеся: підберемо за розмірами, за маркою обладнання або за позначенням з маятника.

Не економте на тому, чого не видно. Саме воно працює тоді, коли видиме вже зламалося.
