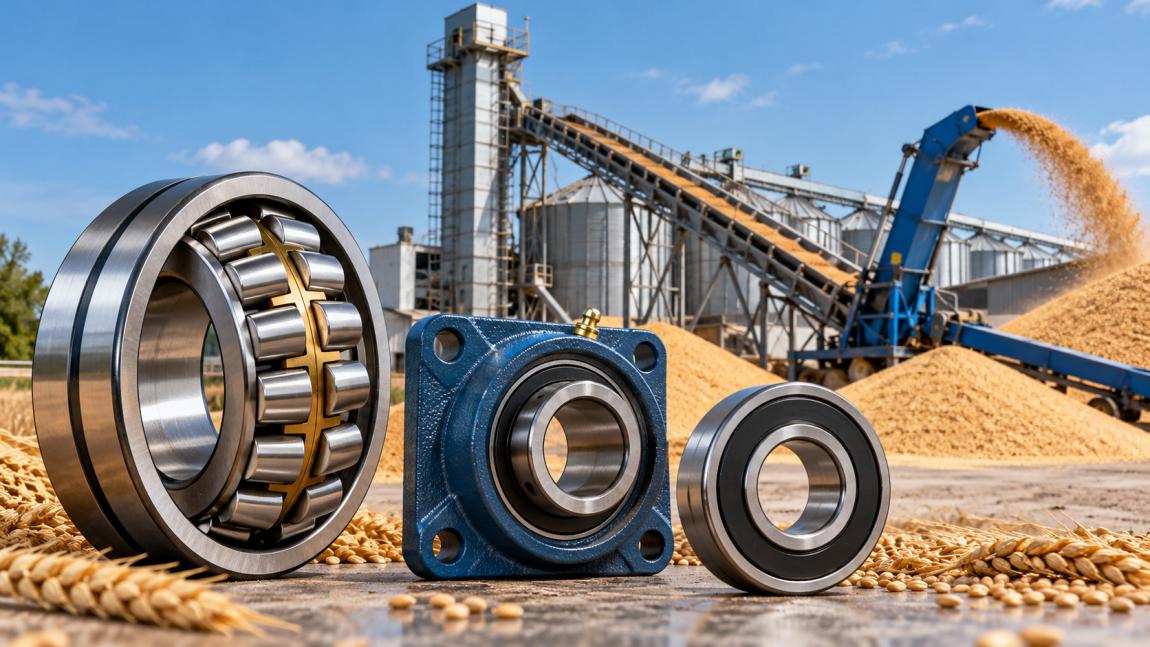

Підшипники для зернокидачів, норій та транспортерів: готова карта застосовності за вузлами

«Будь-який круглий - будь-який на вал підійде» - саме з такою логікою беруть перший-ліпший підшипник зі складу. До першої поломки. Норія зупиняється в розпал збирання, черга комбайнів на вагах, зерно в бункері гріється. Вартість підшипника - 400-600 грн. Вартість простою - незрівнянно вища.

Адже зернове обладнання працює в умовах, далеких від «звичайного виробництва». Дрібнодисперсний пил проникає в будь-яку щілину. Ударні навантаження при пуску створюють пікові зусилля. Зварні рами в польових умовах ніколи не дають ідеального співвісного розташування. Однак підібрати правильний підшипник - не так складно, якщо розуміти логіку.

Ми не будемо переказувати каталог. Ми дамо готову карту: який вузол, який тип підшипника, яка серія, на що дивитися при виборі. Розглянемо зернометачі, стрічкові і скребкові транспортери, норії - по кожному вузлу окремо.

Перш ніж перейти до таблиць, варто зрозуміти: які саме фактори вбивають підшипники в зернових машинах швидше, ніж в інших галузях. Це не одна причина - це сукупність умов, кожна з яких окремо вже небезпечна.

• Зерновий пил і дрібна фракція - по суті дрібнодисперсний наждак. Потрапляючи в ущільнення, він діє як абразив на доріжки кочення і тіла кочення.
• Ударні навантаження при пуску і зупинці - норійна стрічка стартує під навантаженням, ланцюг скребкового транспортера робить ривок при кожному вмиканні.
• Вібрація - транспортерна стрічка ніколи не йде ідеально рівно, зерно створює нерівномірне навантаження по довжині.
• Кутові зміщення осей - рами зварні, монтаж у польових умовах, ідеального співвісного розташування досягти важко. Перекіс у кілька градусів - норма, а не виняток.
• Температурний перепад - вранці +5°C, опівдні в закритому кожусі всі +40°C. Зазор підшипника повинен це враховувати.
• Безперервний режим роботи - норія на елеваторі працює без зупинки по 16-20 годин на добу в сезон.

Саме тому тут сферичні роликові - не розкіш, а базовий вибір. Вони сприймають і радіальні, і осьові навантаження, допускають кутове зміщення осі до 1,5-2,5°, працюють у важких умовах з централізованим мащенням через канавку. Серії 22205-22320 - це ядро асортименту для зернових машин.

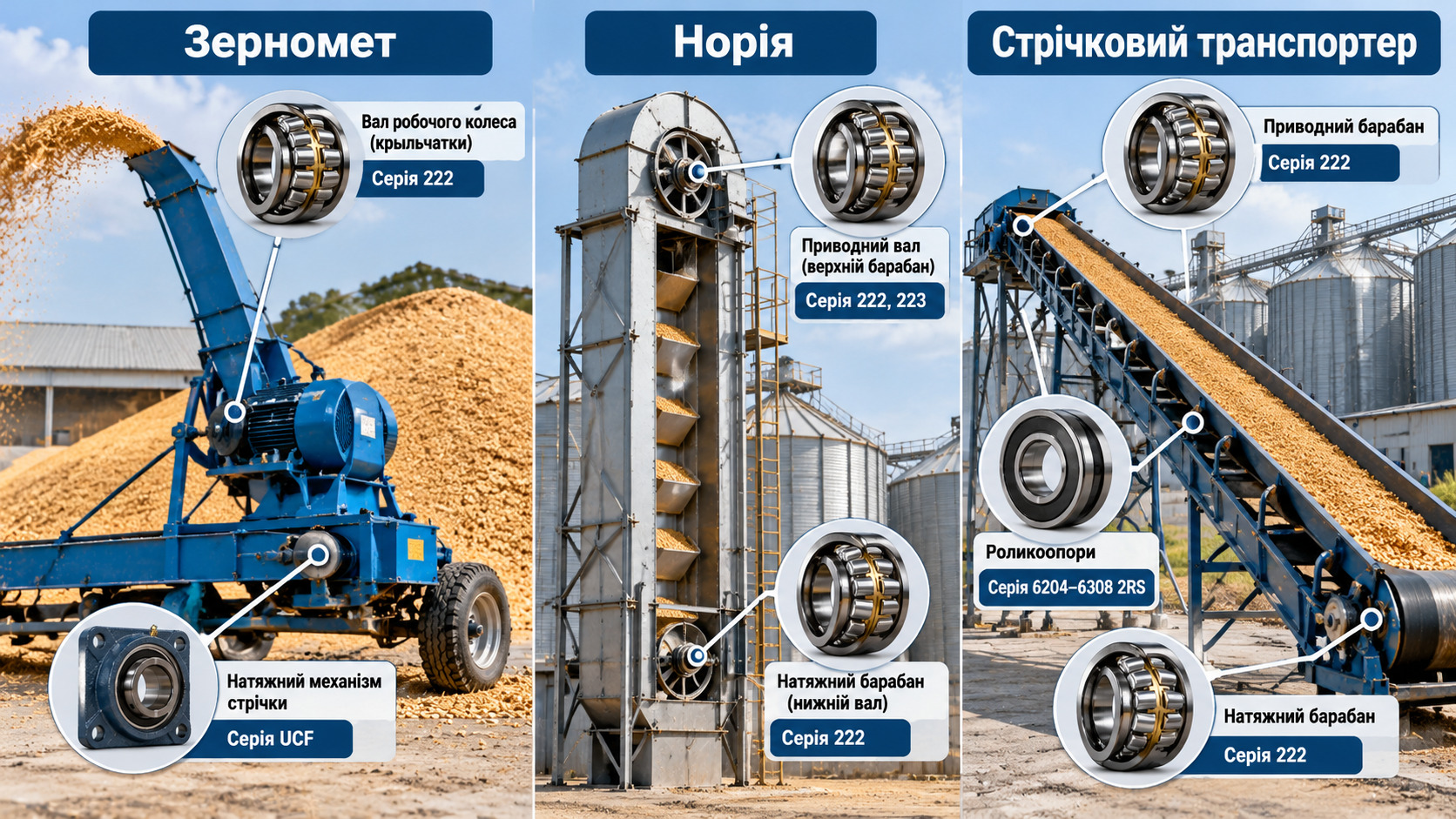

Карта складена по реальних вузлах обладнання. Для кожного вузла вказано рекомендований тип підшипника, серія і ключові приклади позначень. Таблиця - відправна точка, а не заміна консультації: навантаження і швидкості конкретної машини можуть скоригувати вибір.

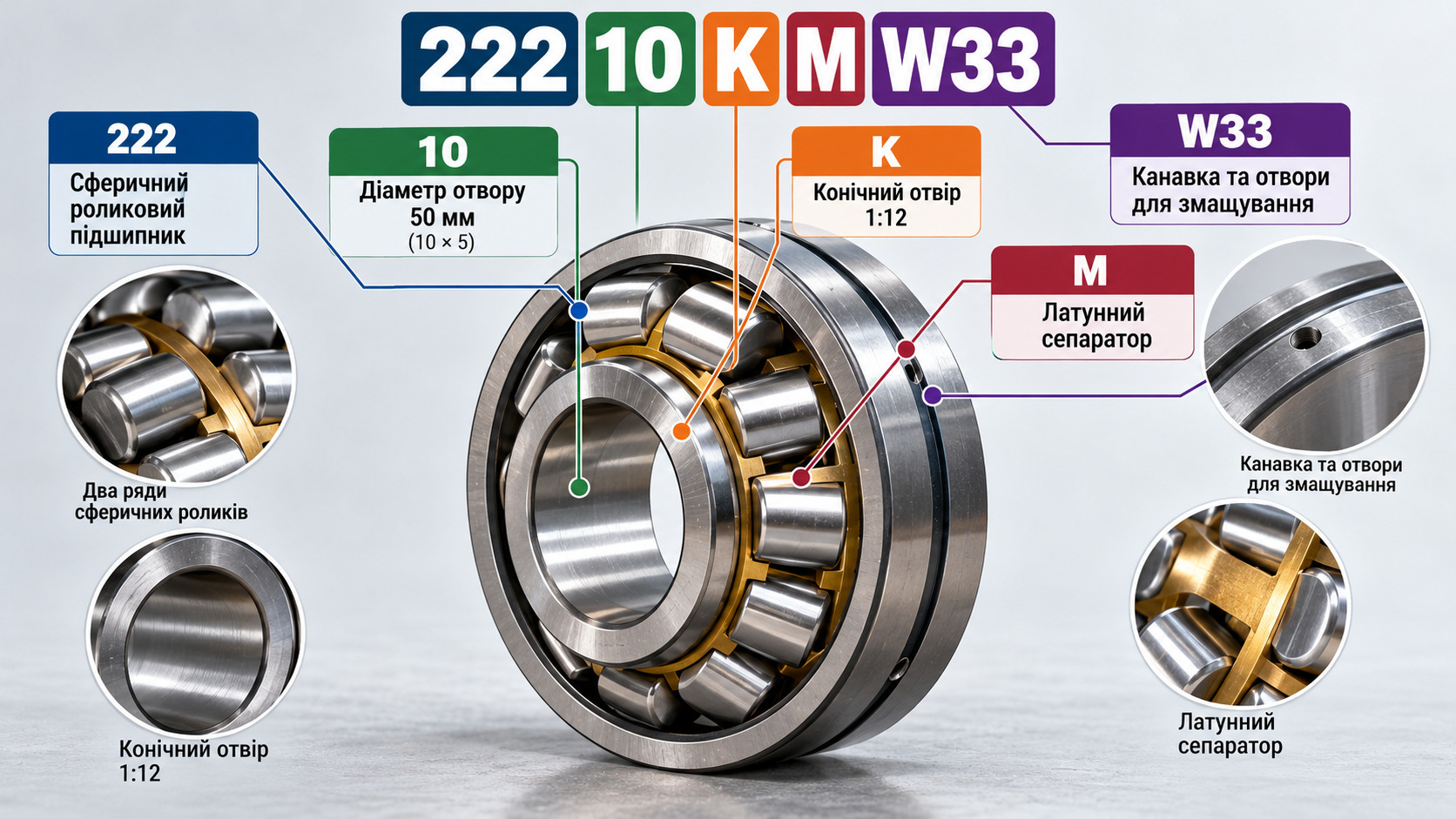

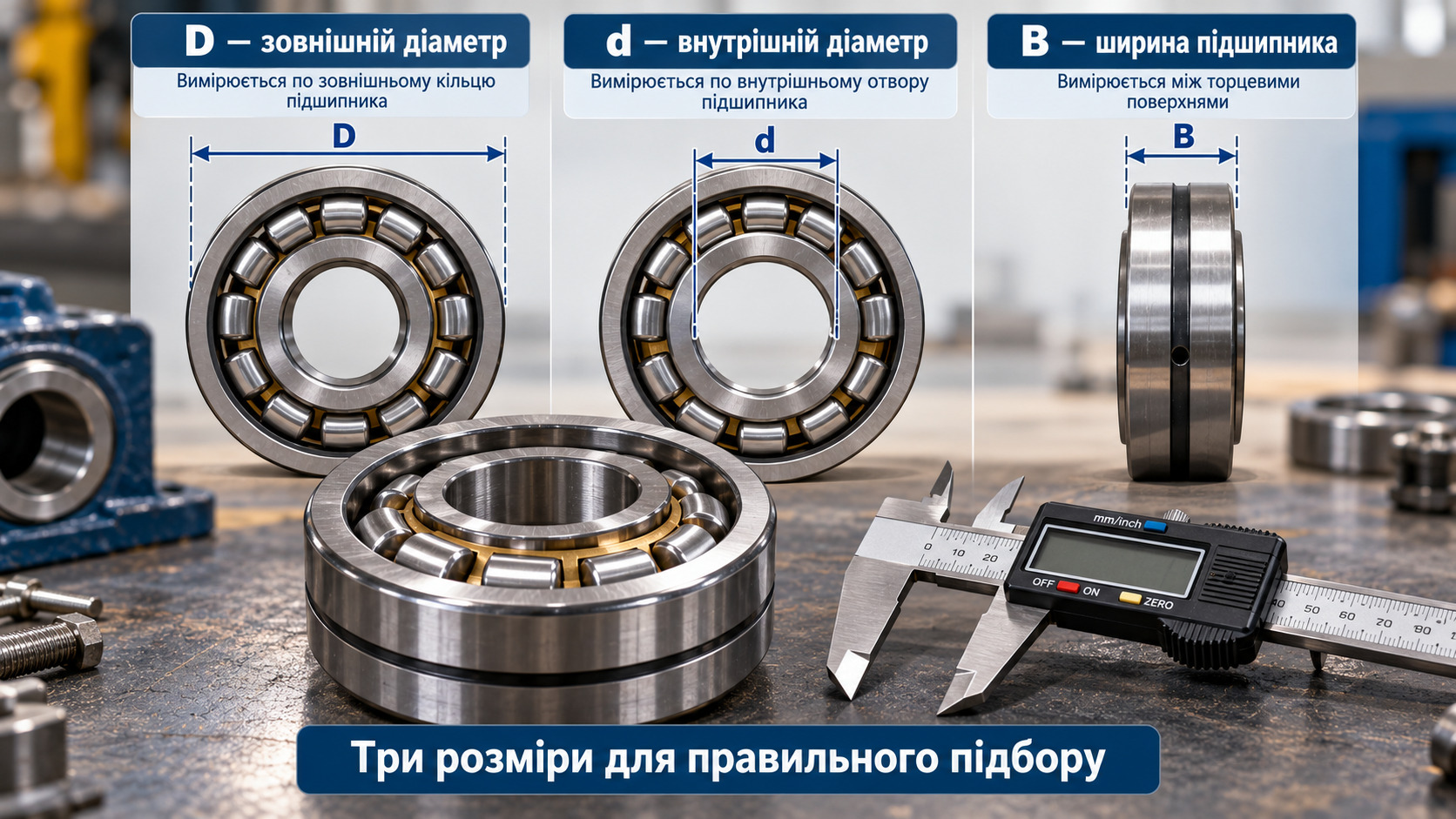

Позначення підшипника - це не випадковий набір цифр і букв. Це паспорт виробу. Розберемо на реальному прикладі: 22210 K MW33.

• 22 - дворядний сферичний роликовий підшипник
• 2 - серія нормальна (легка-середня за навантаженням), при серії 3 - важка (223xx)
• 10 - умовний код внутрішнього діаметра: множимо на 5 = d 50 мм
• K - конусний отвір з конусністю 1:12 (під закріпну або стяжну втулку)
• M - латунний сепаратор
• W33 - кільцева мастильна канавка на зовнішньому кільці + три отвори для мастила

Кілька практичних правил, які допоможуть уникнути помилки при замовленні:

• K без втулки - не купувати окремо. Підшипник з конусним отвором K потребує закріпної втулки серії H (наприклад, H210 для 22210 K) або стяжної AH. Без неї підшипник просто не сяде на вал правильно. Уточнюйте одразу при замовленні.
• CW33 замість MW33 - не помилка, а усвідомлений вибір. Обидва працюють в одному вузлі. MW33 - сталь, дешевше. CW33 - латунь, краще при ударах і високих обертах. Якщо на складі є тільки один варіант - він стане. Але якщо вибирати - дивіться на режим.
• Суфікс E (SKF, FAG) - це не «те саме, тільки дорожче». Виконання E - посилена конструкція: змінено геометрію ролика і профіль доріжки кочення, підвищена вантажопідйомність. 22210 E і 22210 - взаємозамінні за посадкою, але не за ресурсом.
• Радянські позначення легко розшифровуються: 3508 = 22208, 3510 = 22210, 3514 = 22214, 3608 = 22308. Зняли старий підшипник з радянським номером - просто додайте «22» замість «35».

Вибираючи підшипник для зернового обладнання, потрібно послідовно відповісти на п'ять питань. Пропустіть хоча б одне - ризикуєте поставити «не той» навіть при правильних габаритах.

1. Серія навантаження. Серія 222 (нормальна) - для більшості транспортерів і зернометачів. Серія 223 (важка) - для головних валів норій, привідних валів скребкових транспортерів з інтенсивним режимом. Серія 238/239 - для великих елеваторів з діаметром вала від 120 мм. Правило просте: краще взяти важчий, ніж зекономити і замінити через сезон.
2. Виконання отвору. Циліндричне - коли посадкове місце вала точно оброблено. Конусне K - коли вал зношений або не має точної обробки: втулка H компенсує допуски і полегшує монтаж. Для польових умов конусний отвір з втулкою - часто кращий вибір.
3. Тип сепаратора. Сталевий штампований (M або без суфікса) - універсальний варіант для більшості вузлів. Латунний литий (C в позначенні) - для ударних навантажень і підвищених обертів. При сумніві - вибирайте латунний: він надійніший у граничних режимах.
4. Наявність канавки W33. Якщо корпус підшипника оснащений ніпелем для мастила - обов'язково W33. Без канавки мастило не дістанеться до доріжок. Якщо ТО передбачає повне розбирання - W33 необов'язковий, але і не заважає.
5. Виробник і ціновий діапазон. Ринок чесно ділиться на три рівні:
   • Бюджетний сегмент - FO Bearings, KYK: серія 22205-22215 від 238-500 грн. Підходить для сезонного обладнання з плановою заміною.
   • Середній сегмент - CX Poland, ZKL, Craft: ті ж серії від 400-900 грн. Оптимальний вибір для більшості зернових машин.
   • Преміум - SKF, FAG, NSK, TIMKEN: від 1200 грн і вище. Виправданий для навантажених вузлів норій і при цілорічній експлуатації, де простій коштує дорого.
   Не можна назвати бюджетні варіанти «поганими» - при правильному підборі і дотриманні режиму мащення вони відпрацюють сезон. Однак за ресурсом і стабільністю геометрії вони кардинально відрізняються від брендів-лідерів.

Більшість передчасних відмов підшипників у зернових машинах - результат не поганої якості, а неправильної заміни або підбору. Ось шість помилок, які ми бачимо найчастіше.

• Ставлять відкритий підшипник без W33 туди, де стояв W33. Корпус з ніпелем є, канавки немає - мастило йде мимо. Підшипник працює «всуху» з першого ТО.
• Купують «будь-який 22210» без перевірки K. Прийшов підшипник з циліндричним отвором - втулка не сідає. Терміновий дозамовлення, простій, втрата часу.
• Міняють один підшипник з пари. Другий вже зношений, через 2-3 тижні - знову розбирання. Міняти потрібно тільки парою - це аксіома, не рекомендація.
• Монтують ударом молотка безпосередньо по кільцю. Приховане пошкодження доріжки кочення не видно одразу. Підшипник працює, але через 100-200 годин починає гріти і шуміти. Монтаж - тільки через монтажну втулку або гайку.
• Ігнорують ущільнення корпуса. Поставили новий підшипник, не замінили зношений сальник корпуса. Зерновий пил за сезон вбиває новий підшипник так само швидко, як старий.
• Беруть зазор C3 «про всяк випадок». C3 - збільшений радіальний зазор, потрібен при теплових розширеннях і натягах. Для тихохідних валів зернового транспортера C3 дає зайвий люфт і вібрацію. Стандартний зазор CN - правильний вибір у більшості випадків зернових машин.

Запам'ятайте головне правило: заміна підшипника - п'ять хвилин. Неправильна заміна - три години, другий підшипник і потертий корпус на додачу.

Для зручності - коротка зведена таблиця по всіх типах обладнання і ключових вузлах.

Зернове обладнання не прощає випадкових рішень. Правильно підібраний підшипник - це не «зайві витрати на запчастини», а інвестиція в безперебійний сезон збирання. Простій норії на елеваторі в розпал збирання обходиться в суми, незрівнянні з вартістю правильного підшипника. Вибір очевидний.

Якщо в таблицях не знайшли свій вузол або не впевнені у виборі серії - зв'яжіться з нами по телефону або напишіть у месенджер. Ми допоможемо підібрати точно під ваше обладнання і режим роботи. Не сумнівайтеся!
