Дворядні сферичні роликові підшипники (22208–22220, 22308–22320): добір для віброгрохотів, дробарок та важконавантажених валів
20 / 10 / 2026
«Поставили те, що знайшлося на складі - і знову міняємо через місяць». Знайома історія? Адже саме так виглядає більшість позапланових ремонтів важкого обладнання. Віброгрохот зупинився в розпал сезону, дробарка не вийшла з планової заміни вчасно, а млин знову гуде не так, як повинен. Причина майже завжди одна: неправильно підібраний підшипник.
Серед сферичних роликових підшипників існує одна стійка хибна думка. Багато хто вважає: сферичний - значить самовстановлювальний, значить «поставив і забув». Однак це не головна і не єдина функція цього типу. Самовстановлення компенсує перекіс валу, але не звільняє від правильного підбору серії, зазору і мастила. Без цього вузол вийде з ладу раніше, ніж завершиться зміна.
Тому ми проведемо для вас детальний розбір: який підшипник потрібен для яких умов, що означають літери в позначенні і чому різниця в кілька сотень гривень на етапі купівлі може обернутися втратами в десятки тисяч на етапі простою.
Що таке дворядний сферичний роликовий підшипник?

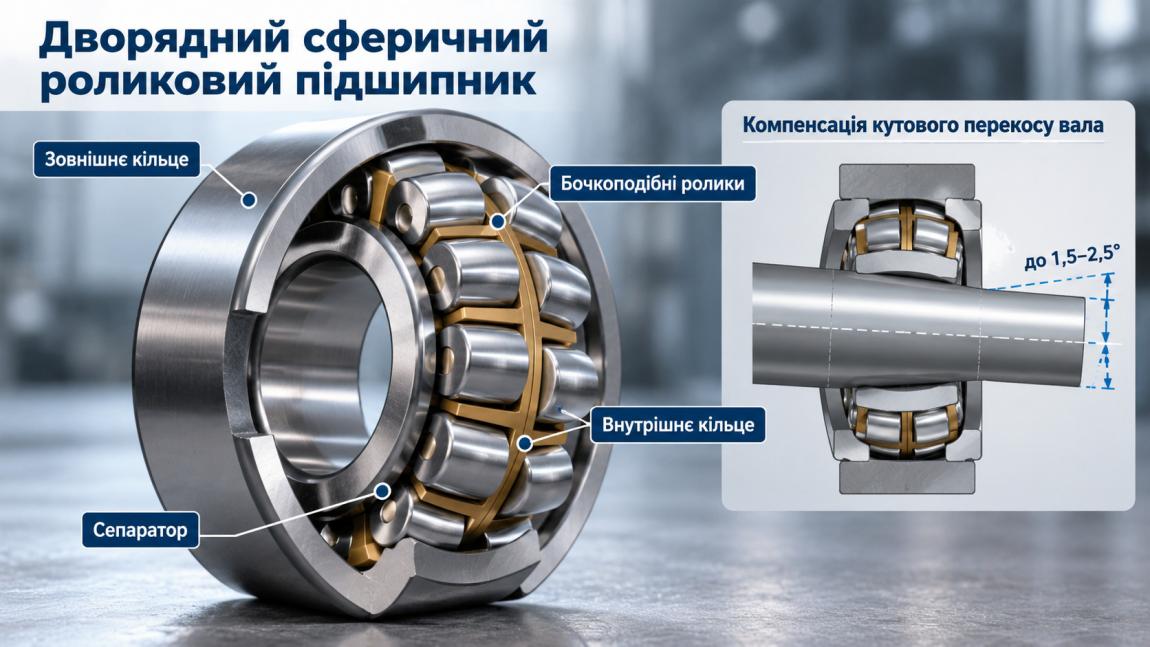

Дворядний сферичний роликовий підшипник - це конструкція з двох рядів бочкоподібних роликів, що працюють по спільній сферичній доріжці зовнішнього кільця. Саме сферична форма зовнішнього кільця дає головну перевагу: компенсацію кутового перекосу валу до 1,5-2,5° без втрати несучої здатності.
Адже в реальних умовах ідеально вирівняний вал - рідкість. Прогин під навантаженням, неточність виготовлення корпусу, температурні деформації рами - все це створює перекіс. Кульковий підшипник у такій ситуації працює на знос. Сферичний роликовий - компенсує перекіс і продовжує нести навантаження.
При цьому не варто плутати його з кульковим самовстановлювальним (серії 1200, 2200). Роликовий незрівнянно перевершує його за вантажопідйомністю і здатний сприймати одночасно радіальне і осьове навантаження. Перекіс валу - не вирок. Саме для цього і придумали сферичний роликовий.
Серії 222xx і 223xx - у чому різниця?

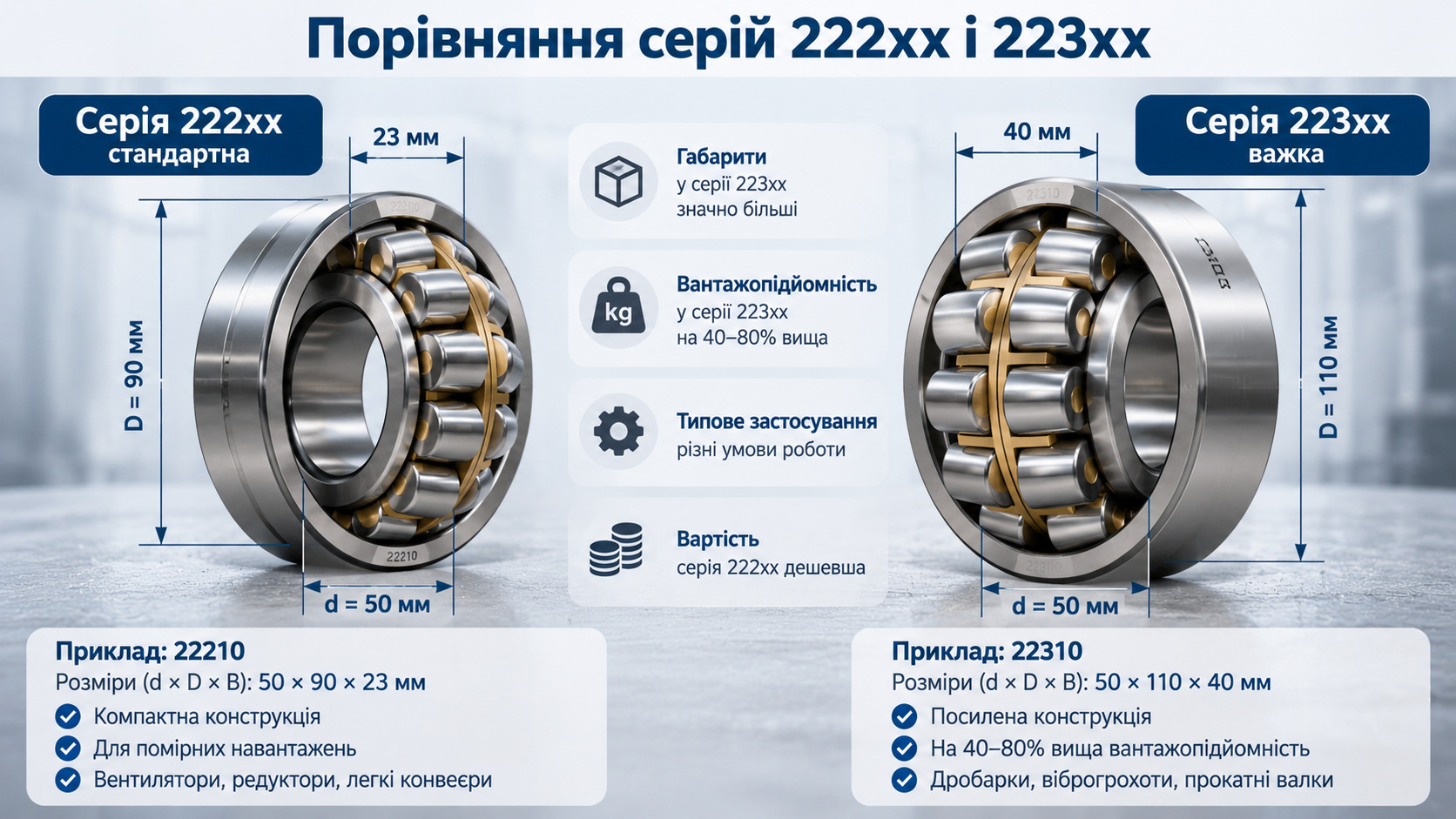

Дворядні сферичні роликові підшипники випускаються в двох основних серіях, і вибір між ними - перше рішення, яке потрібно прийняти. Різниця не в якості, а в призначенні.
| Параметр | Серія 222xx (нормальна) | Серія 223xx (важка) |
|---|---|---|
| Приклад розміру | 22210 (d=50, D=90, B=23 мм) | 22310 (d=50, D=110, B=40 мм) |
| Ширина корпусу | Помірна | Значно більша |
| Динамічна вантажопідйомність C | Базова | На 40-80% вища |
| Типове застосування | Вентилятори, редуктори, легкі конвеєри | Дробарки, віброгрохоти, прокатні валки |
| Ціна | Нижча | Вища |
Як бачите, при однаковому внутрішньому діаметрі серія 223xx суттєво ширша і значно потужніша. Однак це вимагає і більшого посадкового місця в корпусі. Тому при заміні завжди уточнюйте, яка саме серія стояла спочатку.
Якщо вузол працює в ударних навантаженнях - беріть 223xx. Економія на серії обернеться позаплановим простоєм.
Розшифрування позначень: що приховується за літерами?
Дві позиції з однаковими цифрами, але різними суфіксами - це різні підшипники для різних завдань. Саме тому важливо читати маркування повністю, а не орієнтуватися лише на основний номер.
Найпоширеніші суфікси в серіях 222xx і 223xx:
- MW33 - сталевий штампований сепаратор плюс канавка і отвір для подачі мастила у зовнішньому кільці. Стандартне виконання для більшості промислових застосувань при помірних навантаженнях і вібрації.
- CW33 - те саме, що MW33, але сепаратор латунний (мідний). Латунь значно краще витримує ударні навантаження і не викришується при інтенсивній вібрації. Це виконання ми рекомендуємо для віброгрохотів і дробарок.
- K / KMW33 - конічний посадковий отвір з конусністю 1:12. Підшипник монтується на закріплювальну втулку серії H або знімається демонтажною втулкою HE. Зручний там, де вал не оброблявся під точну посадку або вже має сліди зносу.
- E - посилене виконання зі збільшеною кількістю роликів (застосовується у FAG і SKF). Підвищує динамічну вантажопідйомність на 20-30% при тих самих габаритах. За інших рівних умов - кращий вибір для важких умов.
- MA / MB / CC - позначення конструкції сепаратора у різних виробників (NSK, SKF). Суть та сама, відрізняється лише матеріал і форма. При виборі аналога уточнюйте відповідність у постачальника.
Звіряйте позначення повністю. Заміна MW33 на CW33 у віброгрохоті - це не «те саме, але дорожче», а принципово інший рівень стійкості до вібрації.
Зазор C3 - чому це не «брак», а необхідність?
Мабуть, найпоширеніша хибна думка при підборі - переконаність у тому, що зазор C3 гірший за стандартний. «Бовтається в руках - значить поганий». Однак це не так, і ось чому.
Стандартний зазор CN (нормальний) розрахований на помірні температури і легку посадку. В умовах віброгрохоту або дробарки ситуація принципово інша: вал нагрівається, корпус нагрівається, а натяг при монтажі «з'їдає» значну частину початкового зазору. При CN робочий зазор іде в нуль - це защемлення роликів, стрімкий перегрів і викришування доріжки.
Зазор C3 (збільшений) компенсує саме це: теплове розширення металу і натяг при посадці на вал з допуском k6 або m6 (перехідні посадки). Для екстремальних умов передбачений ще більший зазор C4.
Вибір зазору за умовами експлуатації
| Умови роботи | Рекомендований зазор |
|---|---|
| Легке навантаження, помірна температура, посадка h6 | CN (нормальний) |
| Середні навантаження, посадка k6, нагрів до 70°С | C3 |
| Ударні навантаження, вібрація, нагрів понад 80°С (дробарки, віброгрохоти) | C3 або C4 |
| Корпус з алюмінію (високий коефіцієнт теплового розширення) | C3 |
C3 у дробарці - не переплата. Це різниця між заміною раз на рік і раз на місяць.
Немає в наявності
98 UAH
Де застосовують сферичні роликові: реальні сценарії
Правильний підшипник підбирається не «за каталогом взагалі», а під конкретну машину і конкретний режим. Розглянемо три основних сценарії, з якими ми стикаємося найчастіше.
Віброгрохоти
Головна складність віброгрохоту - комбіноване навантаження при постійній високочастотній вібрації. Радіальна і осьова складові діють одночасно, а вал неминуче має невеликий перекіс через дисбаланс віброзбудника. При цьому сепаратор сталевого підшипника при такій вібрації поступово руйнується.
Для віброгрохотів ми рекомендуємо:
- Виконання CW33 - латунний сепаратор витримує вібрацію без втомного руйнування;
- Зазор C3 або C4 - залежно від робочої температури корпусу;
- Для великих машин - серію 223xx з примусовим мастилом через маслянку W33;
- Періодичність закладки мастила - кожні 200-400 годин роботи (літієве або кальцієво-сульфонатне консистентне).
Щокові і конусні дробарки
Дробарка - це ударне навантаження. Пікові навантаження при дробленні великого каменю перевищують номінал у 3-5 разів. Адже саме через ці піки сферичні підшипники з нормальним зазором і сталевим сепаратором виходять з ладу задовго до розрахункового ресурсу.
Для дробарок підбираємо так:
- Серія 223xx - без варіантів для валів діаметром від 50 мм і вище;
- Виконання E (якщо доступне у обраного виробника) - додаткові 20-30% до вантажопідйомності;
- Зазор C4, посадка валу m6 або n6 (щільна перехідна посадка);
- Ресурс при правильному підборі: 8 000-12 000 годин. При неправильному - 800-1 200 годин.
Важконавантажені вали редукторів, млинів і прокатних станів
Довгий вал під навантаженням завжди прогинається. Це не дефект монтажу - це фізика. Саме тут сферичний роликовий незамінний: компенсація перекосу до 2° зберігає ресурс підшипника в умовах, де радіальний підшипник деградує за лічені години.
Особливості підбору для цієї групи обладнання:
- K-виконання (конічний отвір) - коли вал вже зношений по посадковому діаметру або спочатку не оброблявся під точну посадку. Закріплювальна втулка H компенсує відхилення;
- Температура масляного туману в корпусі часто перевищує 100°С - вибираємо C4 і мастило з високотемпературною базовою оливою;
- При осьовому навантаженні понад 30% від радіального - уточнюйте допустиме осьове зусилля за каталогом виробника.
Виробники: кого обирати і чому?
Ринок сферичних роликових підшипників пропонує дуже широкий вибір - від світових лідерів до бюджетних аналогів. Кожна група займає своє місце, і завдання - чітко розуміти, де який варіант доречний.
SKF (Швеція) - серія Explorer зі збільшеними роликами і оптимізованою геометрією доріжки кочення. За даними виробника, ресурс на 70% вищий за базовий по ISO при тих самих габаритах. Ціна SKF - орієнтир ринку, від якого відштовхуються інші.
FAG / Schaeffler (Німеччина) - серія X-life, технологічно зіставна з SKF Explorer. Традиційно сильні в гірничодобувній промисловості та металургії. Взаємозамінні з SKF за посадковими розмірами, що спрощує підбір аналога при дефіциті.
NSK (Японія) - серія HR з посиленою конструкцією сепаратора спеціально під вібраційні навантаження. Добре представлені в обладнанні азіатського виробництва і кар'єрній техніці.
Середній сегмент у нашому каталозі сферичних роликових підшипників представлений брендами з хорошим співвідношенням ціни і ресурсу:
- CX (Польща) - гідне співвідношення ціна/ресурс для ринку СНД. Доступні у виконанні CW33. Підходять для планових замін при бюджетних обмеженнях;
- ZKL (Чехія) - історично сильні в гірничій промисловості, добре знайомі підприємствам, що працюють на обладнанні радянського і чеського виробництва;
- NTN (Японія) - кращий альтернативний варіант для обладнання японського і корейського походження;
- FO Bearings - бюджетна лінійка з широкою наявністю на складі. Підходить як тимчасова заміна до поставки оригіналу, але не рекомендується для постійної експлуатації в навантажених вузлах.
Підшипник без бренду - варіант, коли потрібно знайти нестандартний розмір для звірки. Для щокової дробарки в цілодобовому режимі - не варіант.
Як правильно змонтувати сферичний роликовий?
Навіть правильно підібраний підшипник вийде з ладу раніше терміну, якщо змонтувати його з помилками. Адже більшість ранніх відмов - наслідок не неякісного виробу, а неправильного монтажу. Запам'ятайте чотири головних правила.
- Молотком не монтуємо. Зусилля прикладається тільки до того кільця, яке запресовується. Удар по зовнішньому кільцю при монтажі на вал передається через ролики на доріжку кочення - це прямий шлях до раннього викришування. Використовуйте монтажну втулку або гідравлічний прес.
- Нагрів перед посадкою - обов'язковий. Внутрішнє кільце нагрівають до 80-100°С в масляній ванні або індукційним нагрівачем. Вище 120°С - не можна: перегрів змінює твердість сталі і скорочує ресурс. Відкриті пальники не використовуємо.
- Закріплювальна втулка - затягуємо за моментом. Недотяг залишає люфт на ходу, перетяг тріскає кільце. Момент затяжки гайки - строго за таблицею виробника для конкретного типорозміру.
- Мастило до монтажу, не після. Порожнина корпусу заповнюється на 30-50% об'єму. Надлишок мастила розігріває підшипник не гірше, ніж його відсутність. «Набити під зав'язку» - не означає захистити.
Скільки коштує сферичний роликовий підшипник?
Розкид цін на ринку досить широкий - і це не випадковість. Кожен виробник закладає в ціну рівень технології, контролю якості і гарантованого ресурсу.
У нашому каталозі сферичних роликових підшипників представлений весь діапазон: від бюджетних позицій для тимчасових рішень до преміальних виконань для цілодобової експлуатації. Для орієнтиру - кілька реальних цифр:
- 22208 MW33 FO Bearings - від 306 грн;
- 22210 CW33 CX Poland - від 491 грн;
- SKF або FAG аналогічного типорозміру - у 3-5 разів дорожче.
Однак перед тим як вибрати «подешевше», варто зробити одне просте порівняння. Простій щокової дробарки за добу у вартості втраченої продукції і оплати ремонтної бригади - це, як правило, вартість кількох оригінальних SKF або FAG. Саме тому усвідомлений вибір - це не «взяти дешевше», а «взяти те, що забезпечить потрібний ресурс».
Рахуйте не ціну підшипника - рахуйте ціну години простою вашої машини. Різниця одразу стає очевидною.
Підсумок: п'ять кроків до правильного вибору
Підбір сферичного роликового підшипника - це послідовність рішень, кожне з яких впливає на ресурс вузла. Пропустити один крок означає звести нанівець правильність решти.
- Серія. Легкі і середні умови - 222xx. Ударні навантаження, дробарки, віброгрохоти - 223xx.
- Суфікс. Вібрація і удари - CW33 (латунний сепаратор). Зношений вал або нестандартна посадка - K-виконання на закріплювальній втулці.
- Зазор. Нагрів і натяг при монтажі - C3. Екстремальні умови - C4. Стандартний CN - тільки для легких, помірно навантажених вузлів.
- Виробник. Критичний вузол, цілодобове навантаження - SKF, FAG, NSK. Планова заміна з бюджетними обмеженнями - CX, ZKL, NTN.
- Монтаж. Нагрів, правильне прикладання зусилля, 30-50% мастила в порожнині. Без цього навіть найкращий підшипник не відпрацює розрахунковий ресурс.
Правильно підібраний і змонтований сферичний роликовий підшипник - це не витратний матеріал, який міняють раз на місяць. Це надійний елемент вузла, який працює тисячі годин без зайвих клопотів. Можете не сумніватися!
