Дворядні сферичні роликові підшипники: чому вони незамінні у вузлах із жорсткими перекосами валів

Вал прогнувся під навантаженням. Корпус повело від температурних розширень. Монтажник при складанні допустив невелике зміщення - зовсім трохи, на погляд майже непомітно. Звичайний радіальний підшипник у такій ситуації починає працювати в умовах, для яких він не призначений. Через зміну - сторонній шум. Через тиждень - перегрів. Через місяць - заміна. І так по колу.

Знайома картина? Адже саме в таких вузлах - з довгими валами, важкими навантаженнями та неминучими похибками монтажу - починається історія дворядних сферичних роликових підшипників. Чому вони справляються там, де інші здаються, і як правильно їх вибрати - розберемо по порядку.

Перекіс вала - це кутове зміщення осі обертання відносно осі підшипника. В ідеальному світі його не існує. У реальному виробництві він присутній завжди. Адже навіть нове, щойно зібране обладнання має допуски на виготовлення корпусів, похибки обробки посадкових поверхонь та неминучі відхилення при монтажі.

Звідки береться перекіс на практиці:

• прогин довгого вала під власною вагою і робочим навантаженням
• теплові розширення - вал і корпус нагріваються по-різному
• знос рами і фундаменту з часом
• похибки монтажу при вирівнюванні підшипникових опор
• динамічні навантаження, що деформують конструкцію в роботі

Що означає перекіс у цифрах? Кут у 0,5° на перший погляд здається дрібницею. Однак для звичайного однорядного радіального кулькового підшипника допустимий перекіс - не більше 0,05–0,15°. Тобто навіть незначне зміщення, яке складно помітити оком, вже руйнує підшипник зсередини: ролики або кульки починають працювати з перекосом, навантаження розподіляється нерівномірно, і ресурс стрімко падає.

Звичайні циліндричні роликові підшипники переносять перекіс ще гірше - адже циліндричний ролик при кутовому зміщенні починає працювати краєм, що призводить до концентрації напружень і руйнування доріжки кочення. Саме тут починається історія сферичних роликових.

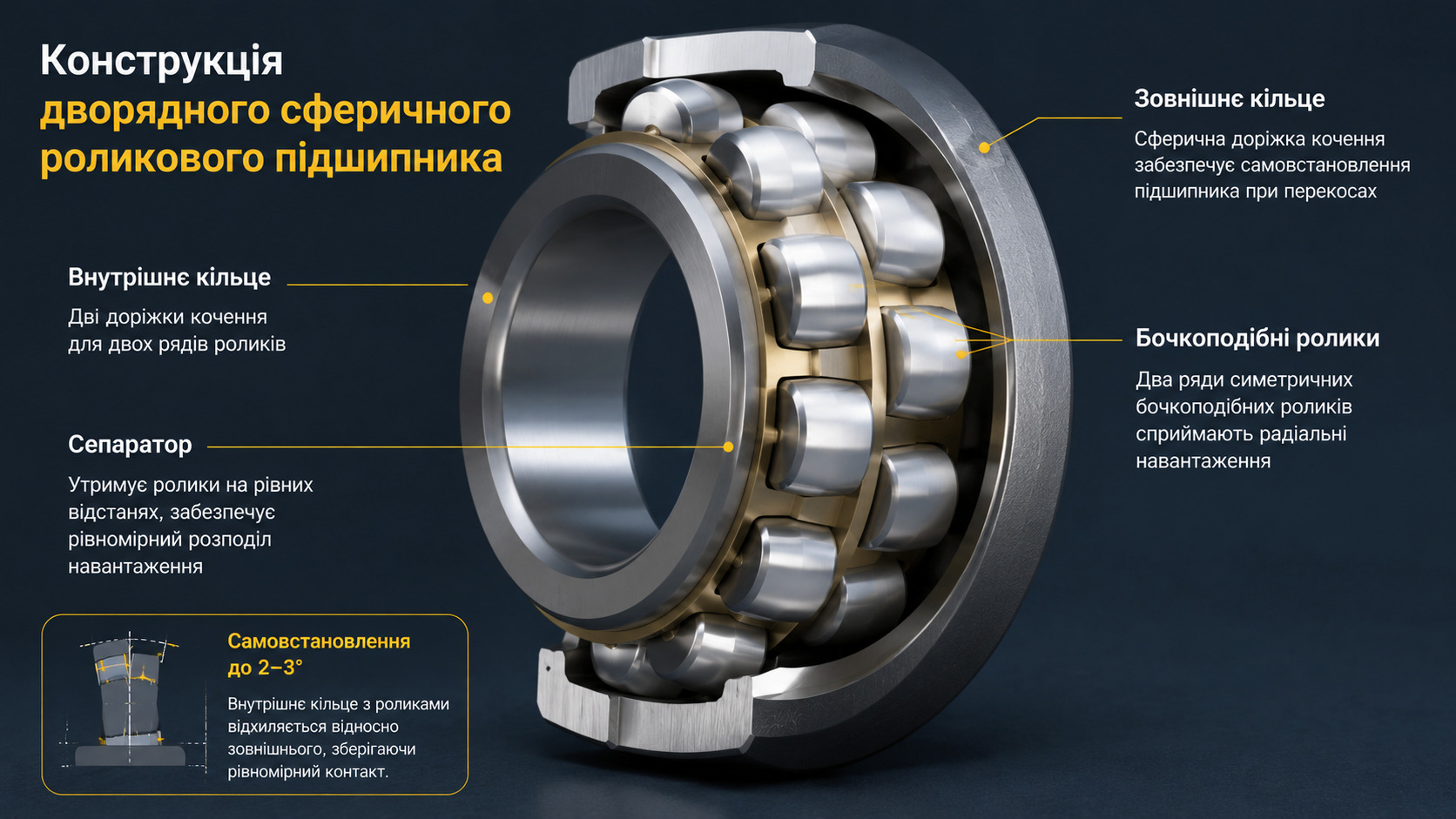

Чому «бочка», а не циліндр або конус? Бочкоподібна форма ролика в поєднанні зі сферичною поверхнею зовнішнього кільця дозволяє внутрішньому кільцю разом із роликами відхилятися відносно зовнішнього на значний кут - без втрати площі контакту і без концентрації навантаження на краях ролика. Саме це і забезпечує самовстановлення.

Приклад повного позначення - 22318 KCW33: підшипник серії 223, внутрішній діаметр 90 мм, конічний отвір (K), спеціальна форма зовнішнього кільця (C), з канавкою і отворами для мастила (W33).

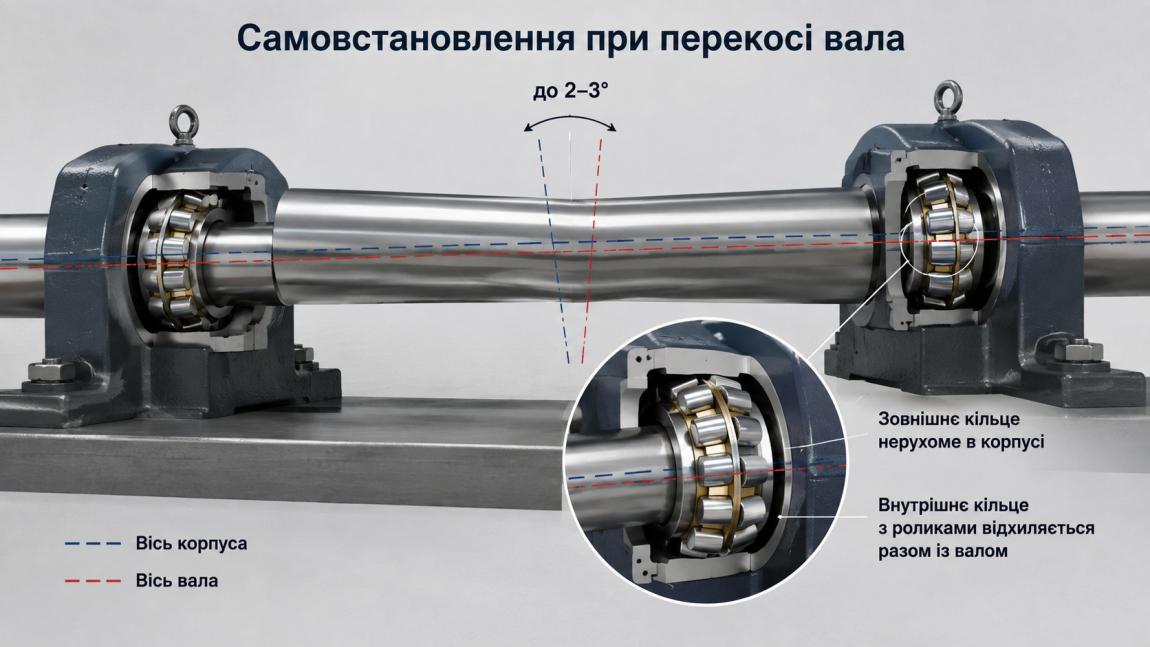

«Самовстановлювальний» - це не маркетинговий термін. Це конкретна поведінка підшипника в роботі. Адже поки вал прогинається, перекошується і зміщується, зовнішнє кільце залишається нерухомим у корпусі. Внутрішнє кільце разом із роликами просто «слідує» за валом, відхиляючись у межах допустимого кута. При цьому площа контакту роликів із доріжкою практично не змінюється - навантаження розподіляється рівномірно.

Допустимі кути перекосу залежно від серії:

Для порівняння: дворядний кульковий самовстановлювальний підшипник серій 12xx/22xx теж допускає перекіс до 2–3°. Однак при однаковому діаметрі його динамічна вантажопідйомність у 2–4 рази нижча. Адже кулька контактує з доріжкою в точці, а бочкоподібний ролик - по лінії. Саме тому там, де навантаження серйозні, обирають роликовий.

Дворядні сферичні роликові підшипники мають одну з найвищих навантажувальних здатностей серед усіх самовстановлювальних типів. Адже два ряди роликів - це подвоєна площа контакту з доріжками кочення.

Два ключові параметри навантажувальної здатності:

• Динамічна вантажопідйомність C - максимальне навантаження, при якому розрахунковий ресурс становить 1 мільйон обертів. Чим вища C - тим довше прослужить підшипник при даному навантаженні
• Статична вантажопідйомність C₀ - максимальне навантаження на нерухомий підшипник без залишкової деформації. Критична для вузлів з ударними навантаженнями або частими зупинками під навантаженням

Важлива перевага - здатність сприймати комбіноване навантаження: одночасно радіальне та осьове. При цьому осьове навантаження не повинно перевищувати 20–25% від радіального - інакше підшипник працює в нерозрахунковому режимі.

Практичне правило вибору серії:

Якщо при розрахунку ресурсу за ISO 281 результат виявляється нижчим за потрібний - переходьте на наступну важку серію при тому ж діаметрі вала. Це простіше і надійніше, ніж спроби компенсувати навантаження частотою замін.

Дворядні сферичні роликові підшипники - це не спеціалізована екзотика. Це робочі конячки важкої промисловості. Адже скрізь, де є довгі вали, серйозні навантаження і вібрація, без них не обійтися.

Правильний вибір матеріалу, класу точності та групи зазору - це не формальність. Адже саме ці параметри визначають, скільки прослужить підшипник у конкретних умовах.

Матеріали

Класи точності

Для більшості промислових застосувань достатній нормальний клас точності P0 (він же клас 0 за ISO, ABEC 1). Підвищені класи P6 і P5 застосовуються в редукторах з високими вимогами до віброакустики або при роботі на підвищених швидкостях.

Групи радіального зазору

Це - одна з найбільш часто ігнорованих характеристик при виборі. А даремно. Адже неправильний зазор у поєднанні з посадкою з натягом може повністю звести нанівець ресурс правильно підібраного підшипника.

Практичне правило: якщо підшипник працює при температурі корпуса вище 50°C або монтується з натягом по обох кільцях - беріть C3. Нормальний зазор CN у таких умовах призведе до защемлення тіл кочення і різкого скорочення ресурсу.

Правильне мастило - це не додаткова міра. Це обов'язкова умова нормальної роботи підшипника. Адже навіть ідеально підібраний і правильно змонтований підшипник вийде з ладу раніше терміну, якщо мастило підібрано невірно або подається з порушеннями.

Консистентне проти рідкого мастила

Для більшості промислових вузлів із дворядними сферичними роликовими підшипниками застосовують консистентне мастило класу NLGI 2-3 на літієвій або літієво-комплексній основі. При температурах вище 120°C або високих швидкостях - переходять на масляне мастило.

Канавка W33 і як нею правильно користуватися

Виконання W33 передбачає кільцеву канавку на зовнішній поверхні підшипника і три наскрізні отвори, через які мастило подається прямо до роликів. Щоб ця система працювала, корпус повинен мати відповідну канавку і маслянку - тоді мастило через прес-маслянку надходить у канавку корпуса, звідти через отвори W33 - прямо в зону кочення. Ефективно і просто.

Типова помилка при змащуванні

«Залив побільше - значить добре». Це - одне з найпоширеніших хибних уявлень. Надлишкова кількість консистентного мастила призводить до його перемішування роликами, розігріву, спінювання та витікання. В результаті підшипник працює в умовах недостатнього змащування - при зовні повному корпусі. Адже правило просте: при першому закладанні заповнюється 1/2-2/3 вільного об'єму корпуса, при поповненні - значно менше.

Правильний монтаж - це половина ресурсу підшипника. Причому не в переносному сенсі. Адже неправильний монтаж створює початкові пошкодження доріжок кочення і сепаратора, які не видно оком, але скорочують термін служби в рази.

Спосіб 1 - Холодний монтаж (механічний)

• Допустимий лише для підшипників з внутрішнім діаметром до 80 мм
• Застосовується спеціальна монтажна оправка, що упирається строго у внутрішнє кільце
• Зусилля прикладається рівномірно - без ударів молотком по кільцю напряму

Спосіб 2 - Гарячий монтаж (нагрів)

• Застосовується для підшипників d > 80 мм
• Індукційний нагрівач - найбільш кращий спосіб: швидко, рівномірно, контрольовано
• Масляна ванна - альтернатива за відсутності індуктора
• Температура нагріву - не більше 100-110°C (максимум 120°C)
• Перевищення температури 120°C веде до відпуску сталі і втрати твердості кілець

Спосіб 3 - Монтаж на закріплювальній втулці (виконання K)

• Підшипник надівається на конусну втулку, що надіта на циліндричний вал
• Затяжкою гайки втулка вдвигається у внутрішнє кільце, створюючи натяг
• Величина просування втулки контролюється за зменшенням радіального зазору - вимірюють щупом до і після монтажу
• Перевага - не потрібна точна обробка вала під посадку з натягом

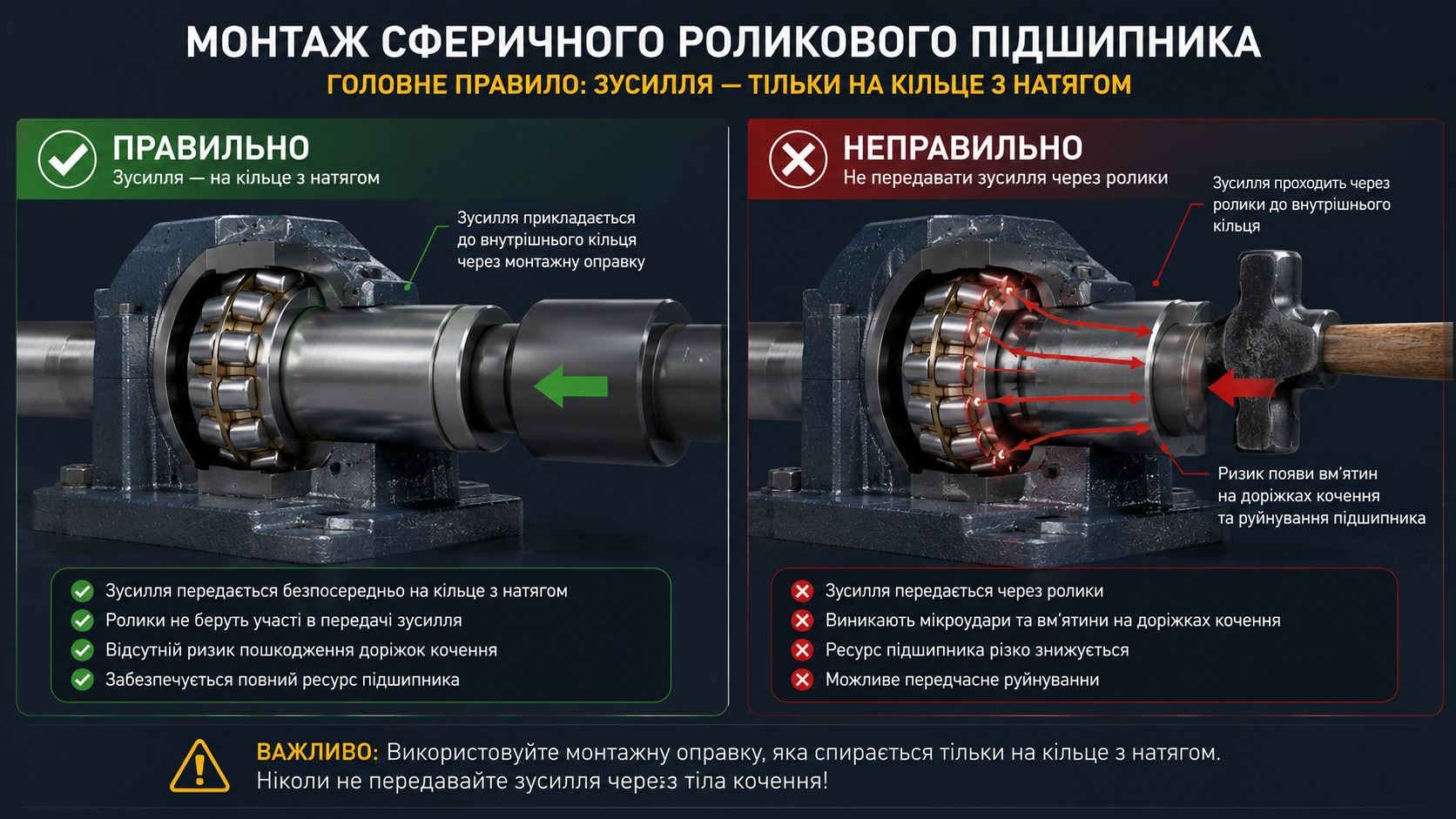

Головна помилка, яку роблять усі

Прикладання зусилля монтажу через тіла кочення. Це відбувається, коли удар або тиск спрямовані на зовнішнє кільце при посадці внутрішнього (або навпаки). У цьому випадку зусилля передається через ролики на доріжки кочення, вминаючи в них локальні вм'ятини. Підшипник після такого монтажу буде вібрувати з самого початку роботи. Правило просте: зусилля завжди прикладається лише до того кільця, яке монтується з натягом.

Перед тим як оформити замовлення, варто послідовно відповісти на кілька запитань. Адже правильний підшипник - це той, що підібраний під конкретні умови, а не той, що виявився на складі.

Три головні питання перед вибором:

1. Яке навантаження? - Радіальне, осьове або комбіноване. Максимальне і середнє за цикл. Ударний або плавний характер
2. Який перекіс? - Конструктивний (закладений у проекті) або експлуатаційний (виникає в роботі). Його приблизна величина
3. Які умови середовища? - Температура, наявність вологи, пилу, агресивних середовищ. Тип і періодичність мастила

Розбір маркування на живому прикладі

Візьмемо позначення 22318 KCW33:

• 22 - дворядний сферичний роликовий підшипник
• 3 - серія діаметрів (середня)
• 18 - код внутрішнього діаметра (18 × 5 = 90 мм)
• K - конічний отвір 1:12
• C - спеціальна форма зовнішнього кільця під W33
• W33 - канавка і отвори для примусового змащування

Бренди в каталозі Промтехімпорт - чим відрізняються в цьому типі

Більшість позицій є в наявності і доступні одразу. Те, чого немає на складі, поставляється під замовлення за 5 днів. За потреби фахівці допоможуть із підбором за параметрами - внутрішнім діаметром, зовнішнім діаметром і висотою - прямо на сайті.

Дворядний сферичний роликовий підшипник - це не компроміс між вантажопідйомністю і допуском на перекіс. Це свідоме конструктивне рішення для вузлів, де обидва параметри є критичними одночасно. Адже ніде більше ви не знайдете такого поєднання: самовстановлення до 2-3°, найвища динамічна вантажопідйомність, сприйняття комбінованого навантаження - і все це в одному корпусі.

Там, де довгі вали прогинаються під навантаженням, де вібрація розбиває звичайні підшипники за тижні, де перекіс - не дефект монтажу, а робоча умова - сферичний роликовий працює роками. Головне - правильно його підібрати, змонтувати і обслуговувати.

Якщо ви підбираєте підшипник для конкретного вузла - рекомендуємо розпочати з трьох питань із чекліста вище. А якщо потрібна допомога з розрахунком або підбором аналога - фахівці Промтехімпорт готові проконсультувати по телефону, у месенджерах або онлайн. Більше 720 позицій сферичних роликових підшипників провідних світових брендів - у наявності та під замовлення!
