Підшипники стрічкових конвеєрів та роликоопор: номери, типи лабіринтних ущільнень (Taconite) та захист від абразивного пилу

Конвеєр гуде рівно, вугілля або цемент сиплеться нескінченним потоком, і здається, що так буде завжди. Це головна помилка в обслуговуванні конвеєрного обладнання. Адже саме в такий момент абразивний пил непомітно робить свою справу всередині роликоопор - проникає через ущільнення, змішується з мастилом і перетворюється на своєрідний «наждачний папір» на доріжці кочення. Ми регулярно стикаємося з однією і тією ж ситуацією: незапланована зупинка лінії через передчасне зношення підшипника роликоопори, якому не виповнилося й трьох місяців.

Підібрати правильний підшипник для конвеєра - не так просто, як здається на перший погляд. Тип ущільнення тут важливий не менше, ніж навантаження або швидкість вала. Розбираємося по порядку.

Багато хто вважає, що головна причина відмови - перевантаження або неправильний типорозмір. Однак практика показує інше. Правильно підібраний підшипник у неправильних умовах експлуатації зношується так само швидко, як і неправильно підібраний. Адже конвеєр - це не просто вал, що обертається. Це вібрація, удари при нерівномірній подачі матеріалу, температурні перепади і, головне, постійний потік абразивного пилу.

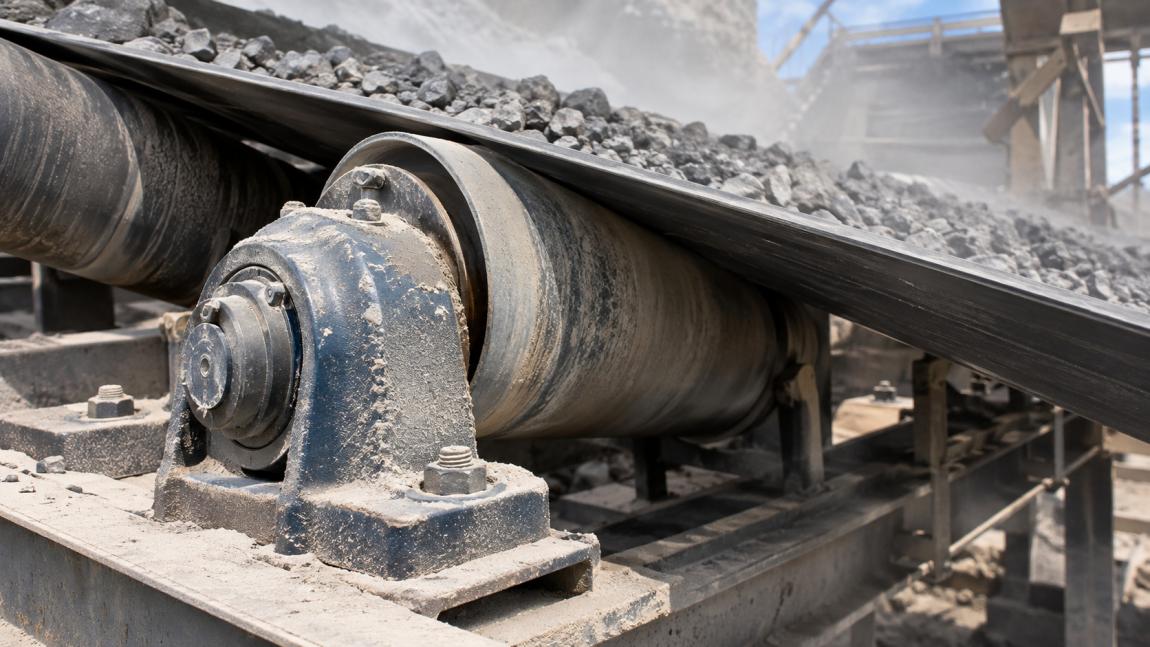

Чому саме роликоопори страждають першими? Тому що вони працюють у відкритих кожухах, без додаткового захисту, і пил буквально сиплеться на корпус вузла зверху - як пудра на торт. Красиво зовні. Руйнівно всередині.

Механізм руйнування завжди однаковий: дрібний пил проникає через ущільнення, змішується з консистентним мастилом і утворює абразивну пасту. Ця паста діє як притиральний склад - тільки не для деталей, а проти них. Доріжки кочення зношуються в рази швидше розрахункового терміну.

Ущільнення тут - перша лінія оборони.

Що прискорює знос підшипника роликоопори:

• абразивний пил і дрібна зависа (цемент, вугілля, зерно, гірничорудна дрібниця);
• вода і конденсат при добових перепадах температури;
• ударні навантаження при нерівномірній подачі матеріалу на стрічку;
• неправильно підібрана в'язкість або тип мастила;
• невідповідність конструкції ущільнення умовам середовища.

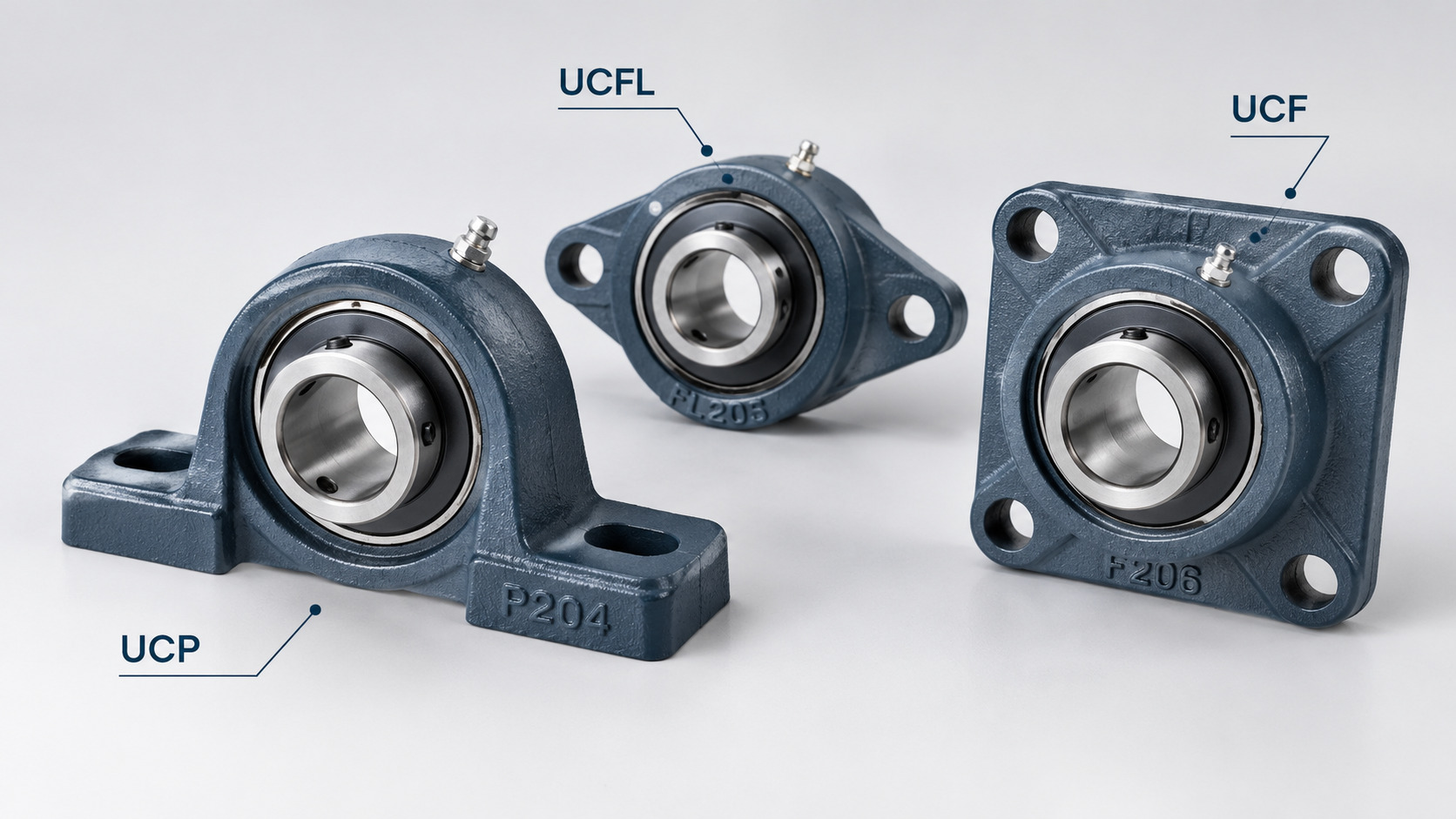

Основний тип для роликоопор стрічкових конвеєрів - кулькові радіальні підшипники серій 62xx і 63xx у складі корпусних вузлів типу UCx. Чому саме кулькові, а не роликові? Роликоопора зазнає переважно радіального навантаження при відносно невеликій вазі ролика, а швидкість обертання помірна. Кульковий підшипник у корпусному вузлі тут оптимальний за співвідношенням навантажувальної здатності, швидкохідності та вартості.

При цьому готовий корпусний вузол UCx має очевидну перевагу перед окремим підшипником у посадковому отворі: правильний натяг забезпечений конструкцією, лабіринтне ущільнення вже вбудоване, монтаж - болтовий, без спеціального обладнання. Саме тому корпусні вузли UCP і UCFL стали стандартом де-факто для роликоопор по всьому світу.

Найходовіші типорозміри в нашому каталозі - UCP204, UCP205 і UCP206. Під них зроблена більша частина вітчизняних та імпортних конвеєрних роликоопор.

Тут і криється найпоширеніша помилка. Багато хто переконаний: раз на підшипнику стоїть маркування 2RS - значить, він захищений. Однак 2RS - це рішення для помірних умов, а не для конвеєра на цементному заводі або вугільній шахті. Розберемо, чим відрізняються типи ущільнень.

Стандартні ущільнення: 2RS і ZZ

2RS (контактне гумове ущільнення з двох боків) - добре утримує мастило всередині і не пропускає помірну кількість пилу та вологи. Гумова манжета працює в ковзному контакті з внутрішнім кільцем. Адже саме цей контакт - і його перевага, і його слабке місце. При високому тиску дрібного абразивного пилу гума поступово стирається, контакт послаблюється, і захист зникає.

ZZ (металеві щитки) - це, строго кажучи, не ущільнення, а пилозахисний екран. Між щитком і внутрішнім кільцем є невеликий зазор. Він не створює тертя, однак і щільного бар'єру не утворює. В запилених умовах - недостатньо.

У вугільній шахті або на цементному виробництві 2RS - не фінальне рішення.

Лабіринтне ущільнення: геометрія проти пилу

Лабіринтне ущільнення працює принципово інакше. Його завдання - не «затиснути» пил гумою, а зробити шлях всередину настільки довгим і звивистим, що пил фізично не дістається до тіл кочення. Немає ковзного контакту - немає стирання самого ущільнення. Саме тому лабіринтні ущільнення практично не зношуються і не потребують заміни як окремий елемент.

Уявіть лабіринт із чергуються гребенів і канавок між кільцем, що обертається, і нерухомим кільцем. Пил, проникаючи в першу канавку, втрачає швидкість, осідає і не рухається далі. Це геометрична перешкода, а не механічний бар'єр.

Ущільнення Taconite: що це і звідки назва?

Назва «Taconite» походить від американського терміна для залізистих кварцитів - породи, при видобутку якої утворюється надзвичайно дрібний і агресивний абразивний пил. Саме для гірничодобувної промисловості США в середині минулого століття було розроблено це ущільнення. З часом назва стала галузевим стандартом - як «ксерокс» для копіювального апарата.

Taconite - не бренд. Це конструктивний стандарт.

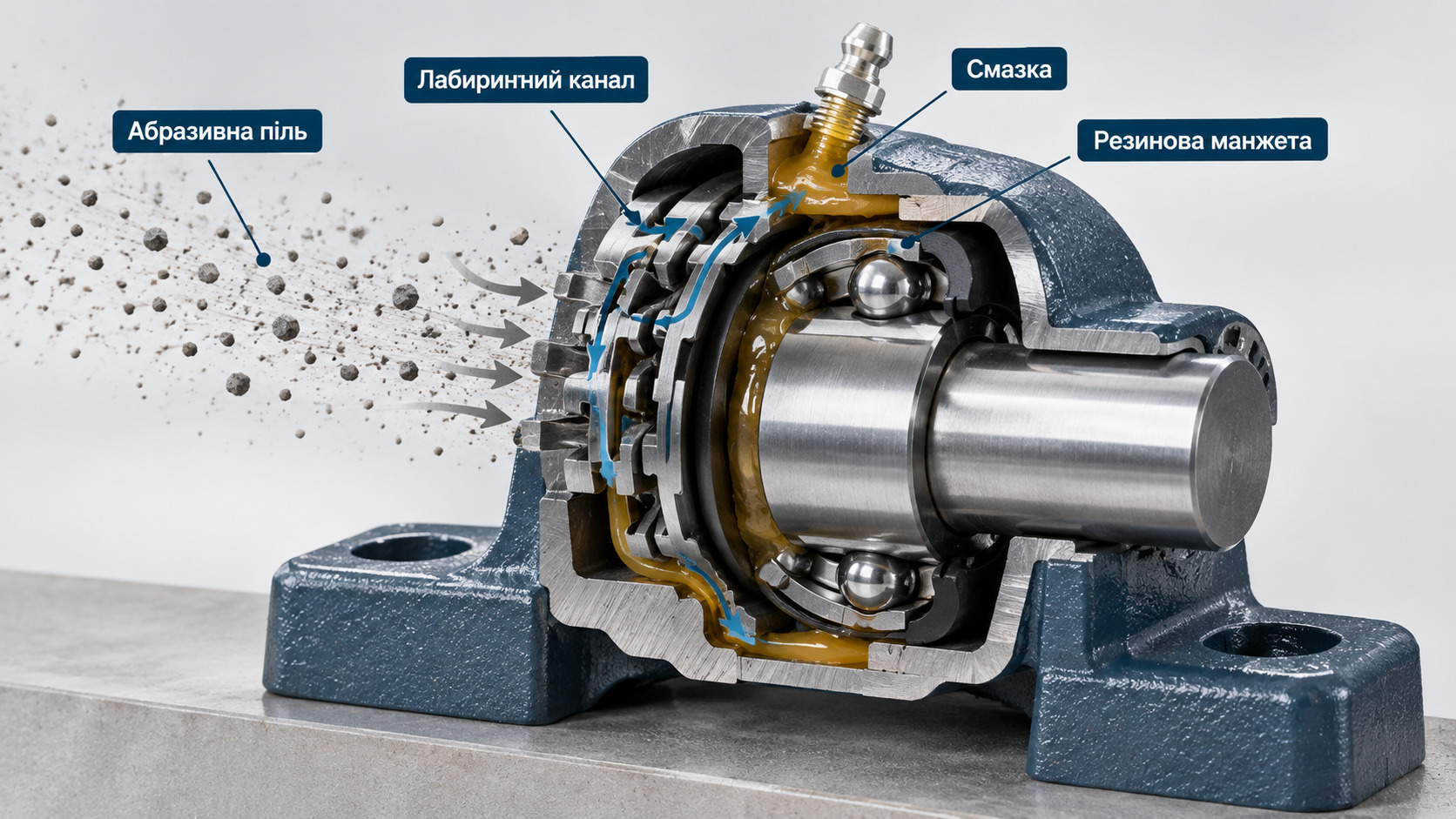

Конструкція Taconite у типовому виконанні SKF або FAG - це три бар'єри, а не один:

1. Зовнішнє лабіринтне кільце з листової сталі - перший механічний бар'єр, що відбиває великі частинки.
2. Шар консистентного мастила в лабіринтному каналі - виконує роль «масляної пробки». Дрібний пил, що пройшов перший бар'єр, застряє в мастилі і не рухається далі.
3. Внутрішня гумова манжета - останній рубіж захисту безпосередньо перед тілами кочення.

Принципова відмінність від звичайного лабіринту: мастило в каналі періодично оновлюється через прес-маслянку на корпусі. Пил, що осів у старому мастилі, витісняється назовні свіжою порцією. Система самоочищається. Саме тому ресурс вузлів із Taconite у важких умовах у 3-7 разів перевищує ресурс стандартних 2RS.

Офіційні позначення у провідних брендів: у SKF корпусні вузли серії SNL комплектуються ущільненнями Taconite, у FAG (Schaeffler) аналогічне рішення - ущільнення DH і DHV у корпусах серії SNG. У виробників середнього сегмента (CX Poland, SNR) зустрічаються спрощені лабіринтні кільця без змінного гумового елемента - вони значно кращі за 2RS, однак не дотягують до повноцінного Taconite.

Універсального підшипника для всіх конвеєрів не існує. Адже пакувальна лінія в чистому сухому цеху і конвеєр на гірничорудному заводі - це два абсолютно різних світи з двома абсолютно різними вимогами до ущільнення. Тому ми рекомендуємо вибирати тип вузла за сценарієм експлуатації.

Не вгадуйте тип ущільнення за кольором корпусу або ціною на полиці. Уточнюйте умови експлуатації - і вибирайте ущільнення під них, а не навпаки.

Навіть найдосконаліше ущільнення Taconite не врятує підшипник, якщо мастило підібране неправильно або оновлюється невчасно. Ущільнення і мастило працюють у парі - це єдина система захисту, а не взаємозамінні елементи.

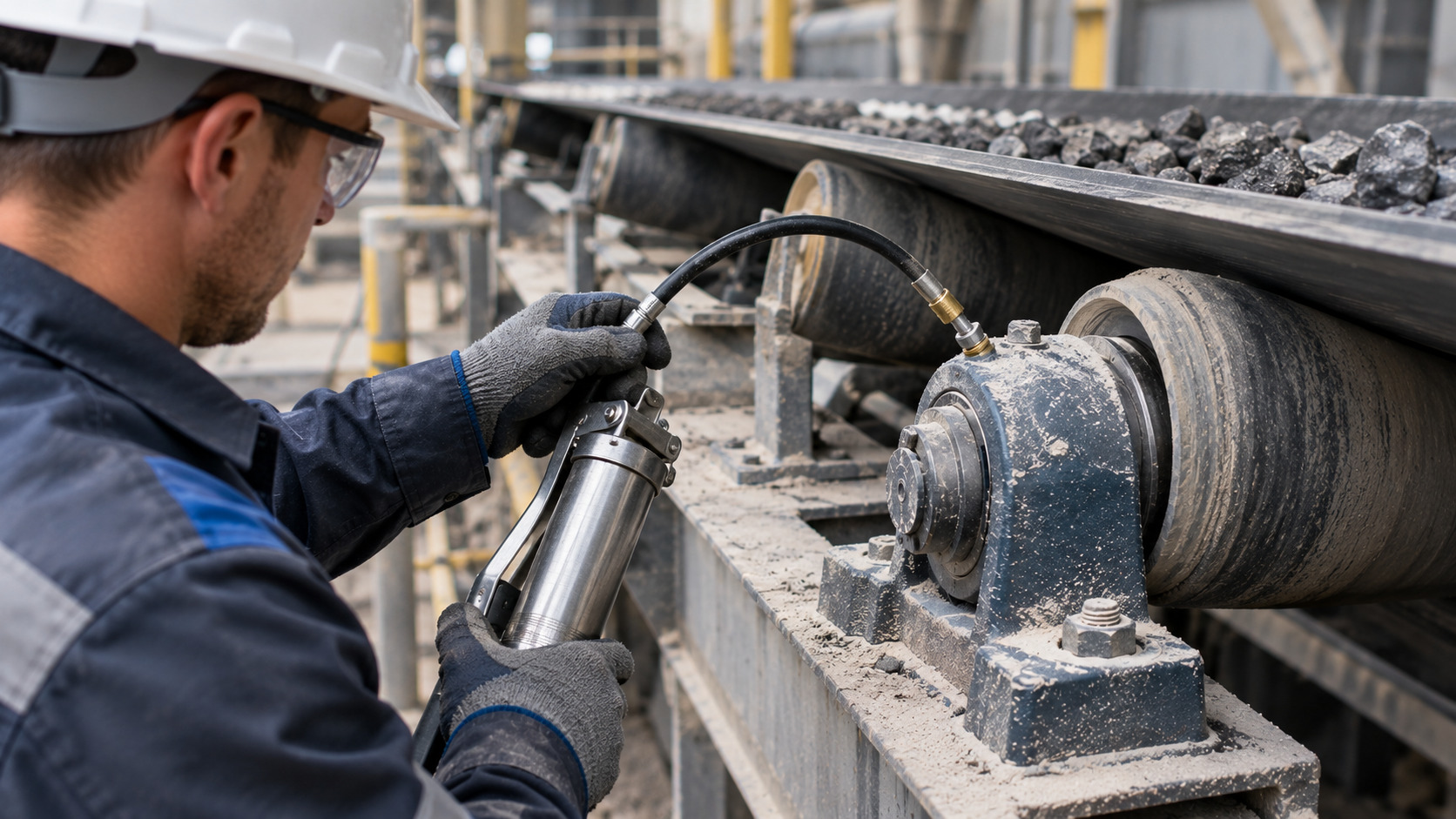

Найчастіша помилка при обслуговуванні конвеєрних вузлів - «залили при монтажі і забули». Для закритих вузлів із заводським закладанням мастила (маркування «2RS» без прес-маслянки) такий підхід допустимий. Однак для корпусних вузлів із лабіринтним ущільненням і прес-маслянкою інтервал допресовування - це не рекомендація, а обов'язкова умова нормальної роботи.

Типи мастил для конвеєрних вузлів:

• Літієві EP2 - універсальний вибір для більшості роликоопор. Добре тримають навантаження, стійкі до вимивання водою, працюють у діапазоні від -30 до +120°C.
• Поліуреанові - переважні для високошвидкісних вузлів. Менше окислюються при нагріванні, довше служать без заміни.
• Комплексні кальцієві - оптимальні при високих температурах (вище +120°C) і підвищеній вологості.

Кількість мастила - питання конструкції, а не принципу «чим більше, тим краще». Надлишок мастила створює тиск всередині корпусу, видавлює ущільнення назовні і буквально приклеює абразивний пил до корпусу зовні. Заповнювати порожнину вузла слід не більше ніж на 30-50% від її об'єму.

Лабіринт тримає пил зовні. Мастило тримає лабіринт зсередини.

Ознаки того, що з мастилом або ущільненням щось не так:

• підшипниковий вузол нагрівається вище +80°C при нормальному режимі роботи;
• на корпусі видно сліди видавленого потемнілого мастила з абразивними частинками;
• з'явився характерний скрегіт або наростаючий гул при зміні навантаження;
• люфт вала помітний візуально - це вже фінальна стадія, заміна неминуча.

Міняємо за розкладом - або до відмови. Третього не дано.

У нашому каталозі корпусних підшипникових вузлів понад 500 позицій від виробників різного рівня. Не можна назвати бюджетні варіанти поганими - вони просто кардинально відрізняються від преміума за призначенням. Саме тому ми сформували чесну картину по кожному бренду.

• SKF (Швеція) - преміум-клас. Корпусні вузли серії SNL з ущільненнями Taconite. Повна документація, підтверджений ресурс, взаємозамінність за установчими розмірами. Ціна - найвища в каталозі. Однак якщо одна година простою вашої лінії обходиться дорожче місячного бюджету на підшипники - вибір очевидний.
• FAG / Schaeffler (Німеччина) - також преміум, аналогічний SKF за технічним рівнем. Корпуси серії SNG з ущільненнями DHV. Повністю взаємозамінні з SKF за монтажними розмірами, що зручно при заміні.
• SNR (Франція, група NTN) - рівень між преміумом і середнім сегментом. Гарний вибір, коли SKF або FAG надлишкові за ціною, але вимоги до запиленості вище середнього.
• CX Poland (Польща) - середній сегмент. Лабіринтні кільця в наявності, однак спрощеної конструкції - без змінного гумового елемента. Підходить для цехів з помірним запиленням при дотриманні інтервалу мащення.
• KYK, CT Bearings, FO Bearings - бюджетний сегмент зі стандартним ущільненням 2RS. Виправдані для легких умов: чисті цехи, пакувальні лінії, агрегати без абразивного середовища. При плановій заміні з коротким інтервалом - цілком робоче рішення.

Підібрати конкретний типорозмір під ваш конвеєр нескладно. Скажіть нам діаметр вала, тип переміщуваного матеріалу та умови середовища - решту зробимо ми.

Правильно підібраний вузол з ідеальним ущільненням прослужить рівно стільки, скільки дозволить монтаж. Адже помилки при встановленні зводять нанівець будь-яку технічну продуманість конструкції. Ми рекомендуємо дотримуватися кількох обов'язкових правил.

• Перед монтажем - очистити посадковий діаметр вала від забруднень, перевірити діаметр: посадка повинна бути з натягом по полю k6 або m6, а не «приблизно налізло».
• Корпус прикручувати рівномірно, у два проходи хрест-навхрест. Перекіс корпусу при односторонньому затягуванні створює додаткове навантаження на зовнішнє кільце і ущільнення.
• Закріплювальне кільце (стопорний болт або ексцентрикове кільце) затягувати тільки після остаточного встановлення корпусу - не до.
• Монтаж нагріванням - масляна ванна (80-100°C) або індукційний нагрівач. Молотком по внутрішньому кільцю - не монтуємо. Ніколи.
• Після монтажу - прокрутити вал вручну. Опір повинен бути рівномірним, без заїдань і ривків.
• Перший запуск - на малому навантаженні. Перевірити нагрів вузла через 20-30 хвилин роботи: норма до +70°C у перші години обкатки.

Розкид цін на ринку досить широкий. У нашому каталозі корпусних вузлів - від 95 грн за бюджетний UCP204 (KYK, CT) до кількох тисяч гривень за SKF або FAG з ущільненням Taconite. Як і при будь-якій технічній покупці, потрібно розуміти, чого ви очікуєте від вкладених грошей.

Формула правильної ціни проста: порівняйте вартість вузла з вартістю однієї години простою вашої лінії. Якщо незапланована зупинка обходиться підприємству в десятки тисяч гривень - економити на підшипнику за 150 грн нераціонально. Саме тому для гірничорудних і цементних конвеєрів ми рекомендуємо вибирати SKF або FAG - не через бренд, а через підтверджений ресурс і задокументовану поведінку ущільнення.

При цьому чесне порівняння виглядає так: no-name вузол за 80 грн, який міняють кожні два місяці, обходиться за рік дорожче, ніж CX Poland за 200 грн з інтервалом заміни раз на рік. Однак і CX не замінить SKF у вугільній шахті - там інше середовище, інші вимоги і інші наслідки відмови.

Платіть за ресурс і ущільнення - не за коробку з логотипом.

Правильний вибір підшипникового вузла для роликоопори складається з трьох елементів: типорозмір під діаметр вала (UCP204-208 для більшості стандартних конвеєрів), тип ущільнення під умови середовища (2RS для чистих цехів, лабіринтне кільце для запилених, Taconite для агресивних середовищ) і дотримання інтервалу мащення. За цих трьох умов конвеєр працює без незапланованих зупинок.

У нашому каталозі корпусних підшипникових вузлів - понад 500 позицій від KYK, SKF, FAG, SNR, CX Poland та інших виробників. Якщо не впевнені у виборі - ми підберемо потрібний типорозмір і тип ущільнення під ваш конвеєр. Скажіть діаметр вала та умови роботи.

Конвеєр, який не зупиняється, - це і є правильно підібраний підшипник!
