Упорні кулькові підшипники (серії 511xx, 512xx): таблиці розмірів та особливості монтажу «тугого» і «вільного» кілець

Правильно підібраний підшипник - це половина успіху. Правильно змонтований - друга половина. Чим не девіз для механіка, який відкриває редуктор втретє за сезон?

Адже саме так і виглядає типова ситуація на виробництві: новий упорний підшипник поставили, вузол зібрали, запустили - і через кілька годин знову нагрів, знову хрускіт, знову зупинка. Причина майже завжди не в якості деталі. Причина - в тому, що упорний кульковий підшипник здається простим: «шайба з кульками», головне, щоб увійшов за діаметром. Однак це оману коштує дорого.

У цій статті ми розберемо серії 511xx і 512xx: чим вони відрізняються, як правильно читати таблиці розмірів і, головне, як монтувати туге і вільне кільця - бо саме тут більшість помилок.

Упорний кульковий підшипник сприймає осьове навантаження - зусилля, спрямоване вздовж осі вала. Це його головна і єдина «спеціалізація». Радіальне навантаження (поперек осі) - не його завдання. Навантажувати упорник у радіальному напрямку - означає руйнувати його в рази швидше розрахункового терміну.

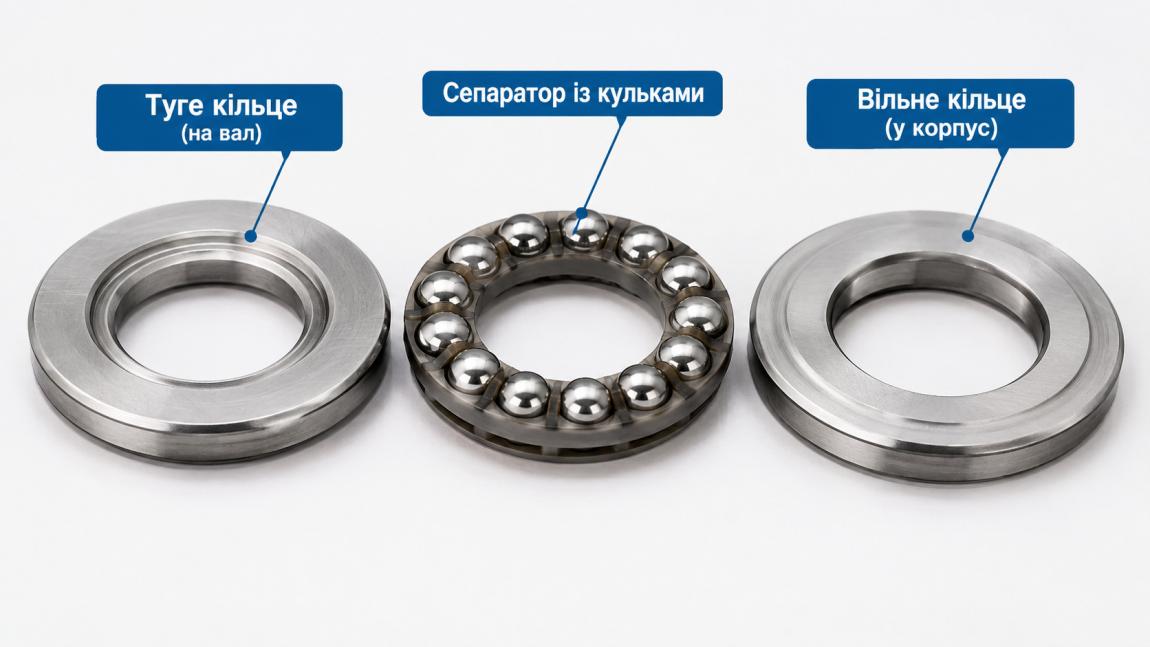

Конструкція підшипника включає три самостійних елементи:

• туге кільце (shaft washer) - садиться на вал;
• вільне кільце (housing washer) - встановлюється в корпус або на нерухому деталь;
• сепаратор з кульками - тіло кочення між двома кільцями.

Це три деталі. Не одна «шайба». Адже саме нерозуміння цієї різниці веде до головної монтажної помилки - про неї детальніше нижче.

Серії 511xx і 512xx - однонаправлені. Вони сприймають осьове навантаження лише в одному напрямку. Якщо навантаження діє почергово в обидві сторони - потрібні двонаправлені виконання (серії 522xx, 523xx). Це окремий тип, і плутати їх не варто.

Де зустрічаються упорники цих серій на практиці: токарні та фрезерні верстати (осьове зусилля шпинделя), вертикальні редуктори (вага ротора), гідравлічні домкрати, насоси, вантажопідіймальні механізми, конвеєрні приводи. Всюди, де є стійке осьове зусилля - там працює упорний підшипник.

Переплутати кільця при монтажі - означає скоротити ресурс вдвічі.

Обидві серії - упорні кулькові однонаправлені. Однак при одному й тому ж внутрішньому діаметрі вала вони призначені для різних умов навантаження. Тому вибір між ними - не формальність.

Серія 511xx («легка серія») має менший зовнішній діаметр і меншу висоту. Вибирають її тоді, коли посадочний простір обмежений, а осьове навантаження помірне. Гарна для допоміжних вузлів, механізмів з малими швидкостями і невисокими зусиллями.

Серія 512xx («середня серія») - більший зовнішній діаметр і висота при тому ж внутрішньому діаметрі. Підвищена вантажопідйомність. Вибирають її під середні та високі осьові навантаження там, де є запас за габаритом і ресурс вузла критичний.

Важлива деталь для тих, хто працює з вітчизняним обладнанням: радянські та пострадянські ремонтні відомості використовують позначення за ГОСТ, а не за ISO. Відповідність проста:

• серія 511xx за ISO = серія 81xx за ГОСТ (приклад: 51205 = 8205);
• серія 512xx за ISO = серія 82xx за ГОСТ (приклад: 51212 = 8212).

Обидва позначення зустрічаються в нашому каталозі упорних кулькових підшипників - при пошуку можна використовувати будь-яке з них.

Однак: заміна 512xx на 511xx «тому що увійшов за внутрішнім діаметром» - груба помилка. Динамічна вантажопідйомність у легкої серії на 30-60% нижча середньої в одному типорозмірі. Вузол витримає перший час - а потім піднесе неприємний сюрприз саме в найнезручніший момент.

Серія 511xx (легка) - позначення ISO і ГОСТ, габарити, вантажопідйомність

d - внутрішній діаметр (посадка на вал), D - зовнішній діаметр, H - висота підшипника, C - динамічна вантажопідйомність, C0 - статична вантажопідйомність. Значення вантажопідйомності - орієнтовні для класу точності P0. Для точних розрахунків - уточнюйте за каталогом виробника або звертайтеся до наших консультантів.

Серія 512xx (середня) - позначення ISO і ГОСТ, габарити, вантажопідйомність

Позначення колонок - аналогічні таблиці серії 511xx. Зверніть увагу: при одному й тому ж внутрішньому діаметрі серія 512xx помітно більша і значно вантажопідйомніша за легку серію.

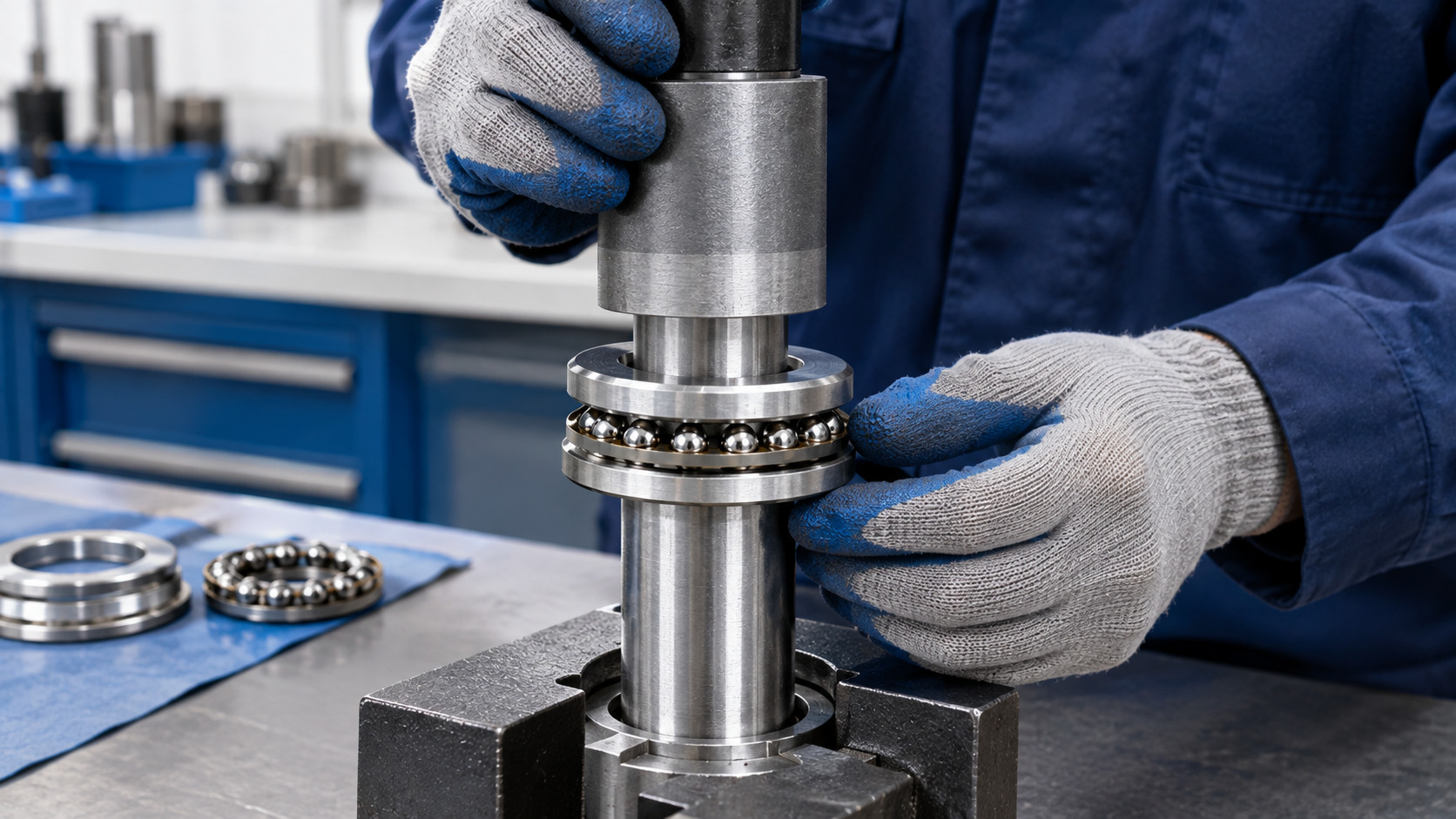

Таблиця - це лише половина завдання. Друга половина - правильно встановити підшипник. І тут починається головне: два кільця поводяться при монтажі принципово по-різному.

Найпоширеніша помилка при монтажі упорного підшипника - встановити кільця місцями. Зовні вони схожі. Однак функції у них протилежні, і переплутати їх - означає гарантувати достроковий вихід вузла з ладу.

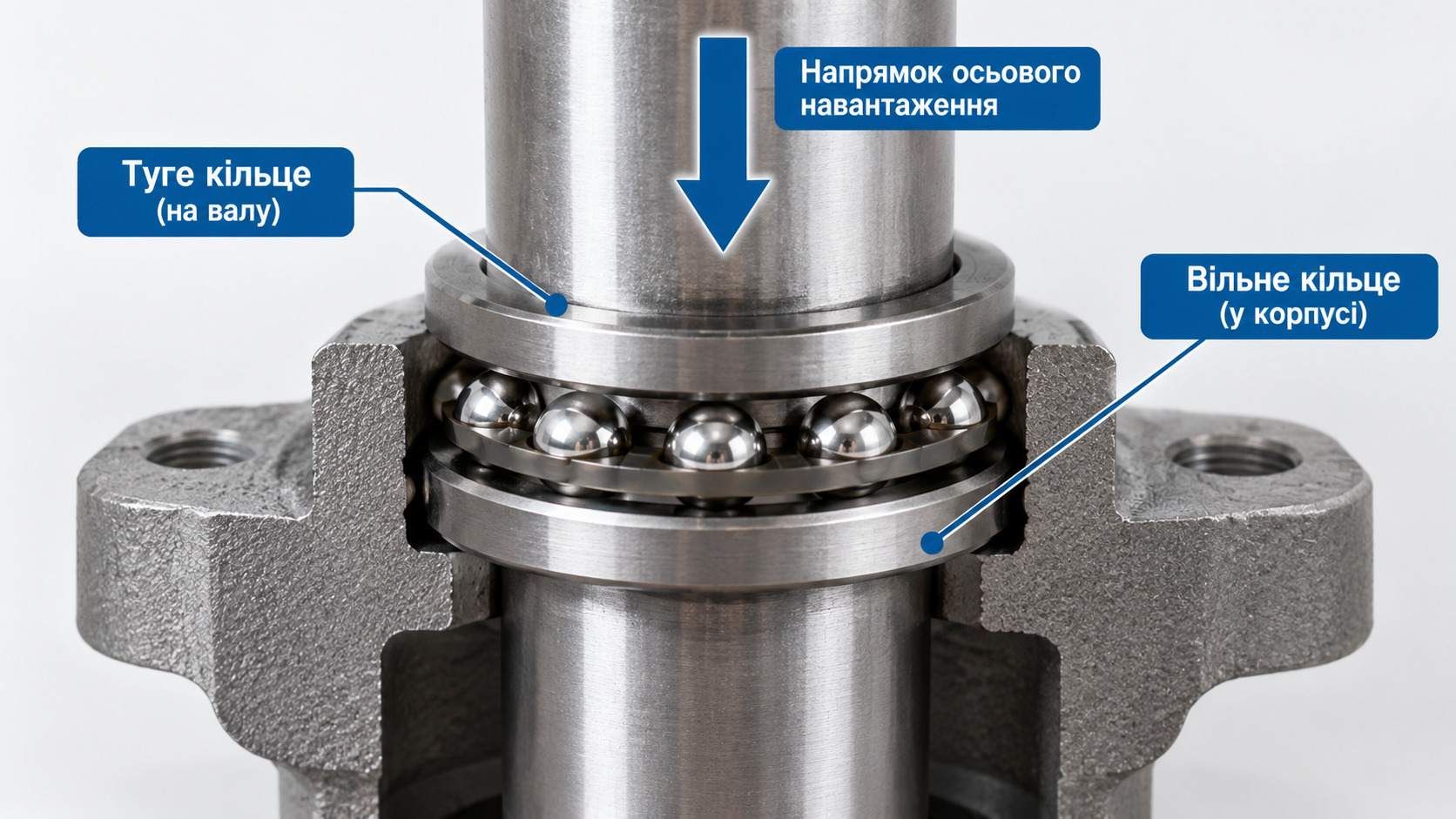

Туге кільце (shaft washer, вал-кільце) - внутрішній діаметр дорівнює номінальному діаметру d підшипника. Встановлюється на деталь, що обертається, як правило на вал, з щільною посадкою. Воно обертається разом з валом і не повинно провертатися відносно нього. Саме через туге кільце передається осьове навантаження від елемента, що обертається.

Вільне кільце (housing washer, корпус-кільце) - внутрішній діаметр більший на 1-2 мм для типових розмірів. Цей зазор відносно вала - навмисний конструктивний елемент, а не дефект. Вільне кільце встановлюється в корпус або на нерухому деталь і не обертається. Воно повинно мати можливість незначного самовстановлювального зміщення - інакше підшипник не самоцентрується і працює з перекосом.

Як розрізнити кільця візуально? У тугого кільця фаска з одного боку помітно менша і гостріша. У вільного - фаска ширша і більш похила. Найнадійніше спиратися на маркування виробника: на деяких брендах кільця позначені. За відсутності маркування - вимірювати внутрішній діаметр калібром.

Що відбувається, якщо кільця переплутані:

• туге кільце в корпусі починає провертатися - задирає посадочне місце;
• вільне кільце на валу не має зазору для самовстановлення - підшипник працює з постійним перекосом;
• результат в обох випадках - перегрів, руйнування доріжок кочення, задир посадочного місця за кілька годин роботи.

Другий тип помилки - затиснути вільне кільце з торців без осьового зазору. Кришку корпусу затягнули «міцніше» - і кільце позбавилося можливості самовстановлення. Підшипник постійно працює в перекошеному стані, ресурс падає кратно.

Переплутали кільця - міняйте заодно і посадочне місце.

Упорні кулькові підшипники серій 511xx і 512xx - тихохідні за природою своєї конструкції. Максимально допустима частота обертання залежить від типорозміру і мастила: для малих діаметрів (10-20 мм) це зазвичай 2000-3000 об/хв, для середніх і великих - значно менше. Точні значення - в каталозі конкретного виробника.

Чому це важливо? Тому що при високих обертах відцентрова сила починає «викидати» кульки до зовнішнього краю доріжки кочення. Контакт погіршується, нагрів зростає, доріжки зношуються нерівномірно. Адже упорна кулька на відміну від радіальної не має борту, який утримував би її від зміщення - вона тримається лише сепаратором.

Якщо вузол працює на високих обертах з осьовим навантаженням - правильний вибір це радіально-упорні кулькові підшипники серії 72xx або упорні роликові. Вони конструктивно краще пристосовані до швидкісних режимів.

За мастилом - кілька практичних правил:

• Пластичне мастило (літієве, EP-клас) - стандарт для більшості вузлів з упорними кульковими підшипниками.
• Масляна ванна застосовується лише в спеціально спроектованих вузлах з примусовою циркуляцією - не в польових умовах.
• Мастило міняють при кожному плановому ТО вузла, але не рідше одного разу на рік при безперервній роботі обладнання.

Сигнали того, що з упорником щось не так:

• нагрів корпусу вище 80°С - рука не терпить довше секунди;
• сторонній хрускіт або переривчастий гул при роботі;
• поява осьового люфту там, де його раніше не було.

При будь-якому з цих ознак - зупинка та діагностика. Не «ще трохи попрацює».

Асортимент упорних кулькових підшипників на ринку України широкий. Вибір виробника залежить від того, що для вас важливіше: ресурс, бюджет або доступність потрібного типорозміру прямо зараз. Ми підготували короткий огляд брендів, які представлені в нашому каталозі.

SKF (Швеція) - світовий еталон для точних і відповідальних вузлів. Суворе відповідність допускам ISO, мінімальний розкид геометрії доріжок кочення. Вибір для верстатного виробництва, прецизійного обладнання, вузлів з критичною вимогою до ресурсу. Ціна - найвища в категорії, однак ресурс це виправдовує.

FAG / Schaeffler (Німеччина) - рівень зіставний з SKF, при цьому FAG історично надають перевагу для німецького обладнання та автомобільної техніки. Часто зустрічається ширший вибір нестандартних виконань.

NSK (Японія) - дуже точні допуски і стабільна геометрія від партії до партії. Добре показує себе в гідравлічних пресах, штампувальному обладнанні та інших вузлах з високим статичним навантаженням.

ZKL (Чехія), CX (Польща), FLT (Польща) - середньоціновий європейський сегмент з достатнім контролем якості для більшості промислових завдань. Гарна альтернатива преміальним брендам там, де бюджет обмежений, а умови роботи - стандартні.

KYK, FO Bearings, CT Bearings - доступний сегмент. Підходять для планових замін у сільськогосподарській техніці, конвеєрних лініях з регулярними ТО, допоміжних вузлах невідповідального обладнання.

ГПЗ, МПЗ - вітчизняні виробники. Виправдані при точному підборі типорозміру за ГОСТ для радянського та пострадянського обладнання і при зрозумілих, не екстремальних умовах експлуатації. Для прецизійних і високонавантажених вузлів - не найкращий вибір.

Не можна сказати, що бюджетний підшипник - це завжди погано. Однак для відповідального обладнання різниця в розрахунковому ресурсі між KYK і SKF одного типорозміру може становити 2-3 рази. Простій виробничого вузла обходиться значно дорожче, ніж різниця в ціні між брендами. Вибирайте усвідомлено.

Розкид цін на упорні кулькові підшипники досить широкий - і це нормально, адже кожен виробник закладає у вартість різний рівень контролю якості, матеріалів і ресурсу. Тому важливо розуміти, що саме ви купуєте за ті чи інші гроші.

Орієнтовна цінова картина станом на сьогодні:

• Малі типорозміри (d 10-20 мм, серія 511xx): від 14 UAH (FO Bearings, бюджетний сегмент) до 30-45 UAH (CX Польща) і 150-300 UAH (SKF, FAG).
• Середні типорозміри (d 25-60 мм): від 50 UAH у бюджетному сегменті до 300-500 UAH за європейські та японські бренди.
• Великі типорозміри (d 100 мм і вище): від 500 UAH і до 5000+ UAH за SKF або FAG. Тут помилка вибору обходиться особливо дорого - і за ціною самого підшипника, і за вартістю демонтажу-монтажу вузла.

Ціна упорного підшипника - це не просто вартість деталі. Це вартість простою, якщо деталь підведе раніше розрахункового терміну. Вибирайте бренд під завдання, а не за принципом «що дешевше».

Упорний кульковий підшипник серій 511xx або 512xx простий конструктивно. Однак саме ця удавана простота провокує недбалість при підборі та монтажі. Адже переплутати кільця, не перевірити посадочне місце, вибрати легку серію замість середньої «тому що влізла» - все це здається дрібницею. Результат з'являється пізніше: перегрів, навантаження на сусідні деталі, незапланована зупинка.

Якщо не впевнені у виборі серії, типорозміру або бренду - ми готові допомогти підібрати потрібний варіант під ваш вузол і умови експлуатації. Звертайтеся до наших консультантів.

Монтуйте правильно - і упорник відпрацює своє сповна!
