Голчасті підшипники без внутрішнього кільця (серії HK, NA, NK) як правильно підібрати за розмірами валу

Уявіть ситуацію: механік встановлює голчастий підшипник, збирає все, запускає вузол - і вже за годину корпус гріється, з'являється сторонній шум. Підшипник замінюють. Знову гріється. Грішать на якість деталі, на партію, на постачальника. А причина - у валу. Точніше, в тому, що ніхто не перевірив, чи готовий вал працювати як внутрішнє кільце підшипника.

Адже саме в цьому і полягає головна особливість голчастих підшипників без внутрішнього кільця. Вони компактні, витривалі та ефективні - але тільки тоді, коли вал відповідає жорстким вимогам. Інакше навіть найякісніший підшипник серії HK, NK або NA перетворюється на витратний матеріал.

Ви впевнені, що ваш вал готовий стати доріжкою кочення? Давайте розберемося по порядку.

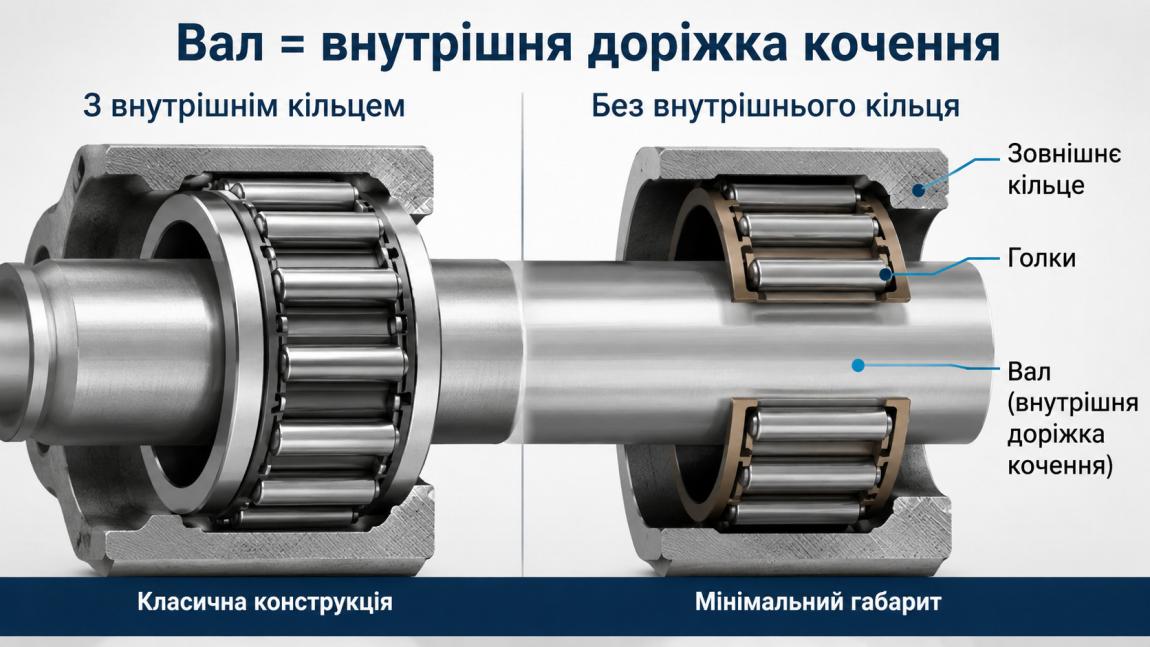

У класичному роликовому підшипнику голки котяться по внутрішньому кільцю, яке насаджене на вал. У підшипнику без внутрішнього кільця цього кільця немає: голки спираються безпосередньо на поверхню вала. Вал і стає внутрішньою доріжкою кочення.

Це рішення дає одну ключову перевагу - мінімальний радіальний габарит. Там, де звичайний підшипник просто не вміщується, голчастий без внутрішнього кільця працює. Саме тому їх можна зустріти:

• у коробках передач автомобілів і спецтехніки;
• у редукторах промислового обладнання;
• у насосах і гідроциліндрах;
• у сільськогосподарських машинах;
• у металорізальних верстатах.

Однак у цього рішення є і зворотний бік. Вал не може бути «просто валом з майстерні». Він зобов'язаний відповідати вимогам щодо твердості, шорсткості, допуску на діаметр і точності форми. Інакше голки працюють не по доріжці, а по абразиву.

Порівняємо ключові відмінності двох конструкцій:

Коли вибирати підшипник без внутрішнього кільця? Коли радіальний простір критичний і вал можна підготувати правильно. Коли вал неможливо загартувати або відшліфувати - беріть серію з внутрішнім кільцем (HK+IR, NK+IR). Адже переробляти вузол через місяць обходиться дорожче, ніж вибрати правильну конструкцію одразу.

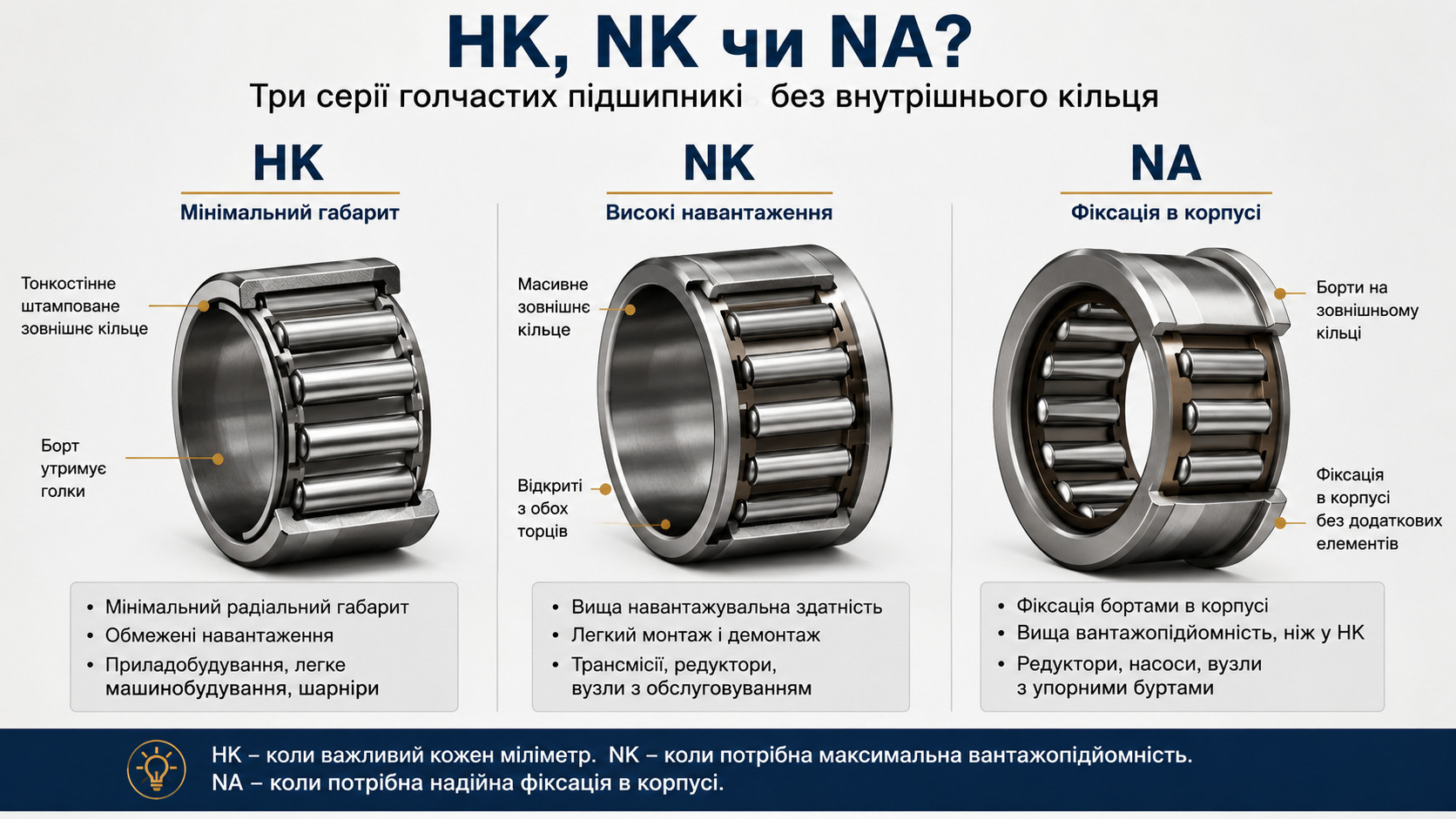

Серії HK, NK і NA - це не просто різні позначення в каталозі. Це три різних конструктивних підходи з різними сферами застосування. Розберемо кожну.

Серія HK - максимальна компактність

HK - тонкостінна штампована втулка з бортами. Закрита з одного торця, що утримує голки в зборі. Зовнішнє кільце - штамповане зі сталевого листа, тому радіальний габарит мінімальний.

Як розшифрувати позначення? Все просто. HK 1012 - це:

• d = 10 мм (внутрішній діаметр / діаметр вала);
• D = 14 мм (зовнішній діаметр);
• B = 12 мм (ширина).

Тобто при внутрішньому діаметрі 10 мм зовнішній - всього 14 мм. Радіальна стінка - 2 мм. Це рекордно мало для роликового підшипника.

Типовий діапазон серії HK: від HK 0408 (d=4 мм) до HK 6020 (d=60 мм). На українському ринку серія HK найширше представлена в наявності - бренди CX Poland і FO Bearings покривають більшість типорозмірів, ціни стартують від 11 грн./шт.

Де незамінна серія HK:

• малі вузли з обмеженим радіальним простором;
• приладобудування і легке машинобудування;
• шарнірні з'єднання важелів і тяг.

Серія NK - навантаження вище, монтаж простіший

NK - це вже масивне зовнішнє кільце, відкрите з обох торців. На відміну від HK, тут немає штампованого борту - зате є більша площа контакту голок з валом і значно вища навантажувальна здатність.

Відкриті торці - практична перевага при монтажі та демонтажі. Підшипник легко випресувати, не ризикуючи пошкодити голки.

Типові позначення: NK 10/16, NK 17/16, NK 26/20. Перша цифра - діаметр вала, друга - ширина.

Де застосовується NK:

• трансмісії та роздавальні коробки;
• промислові редуктори середнього навантаження;
• вузли з необхідністю частого обслуговування.

Серія NA - коли потрібна фіксація в корпусі

NA - підшипник з бортами на зовнішньому кільці. Борти утримують його в корпусі без додаткових стопорних елементів, що спрощує конструкцію вузла в цілому.

Навантажувальна здатність у NA при тих самих габаритах вища, ніж у HK - завдяки більш масивному зовнішньому кільцю і більшій кількості голок.

Типові позначення: NA 4900, NA 4901, NA 6902.

Коли вибирати NA замість HK:

• коли немає можливості фіксувати підшипник стопорними кільцями або упорними буртами;
• коли навантаження вищі, ніж може витримати серія HK того самого діаметра;
• коли корпус розрахований під підшипник з фіксуючим буртом.

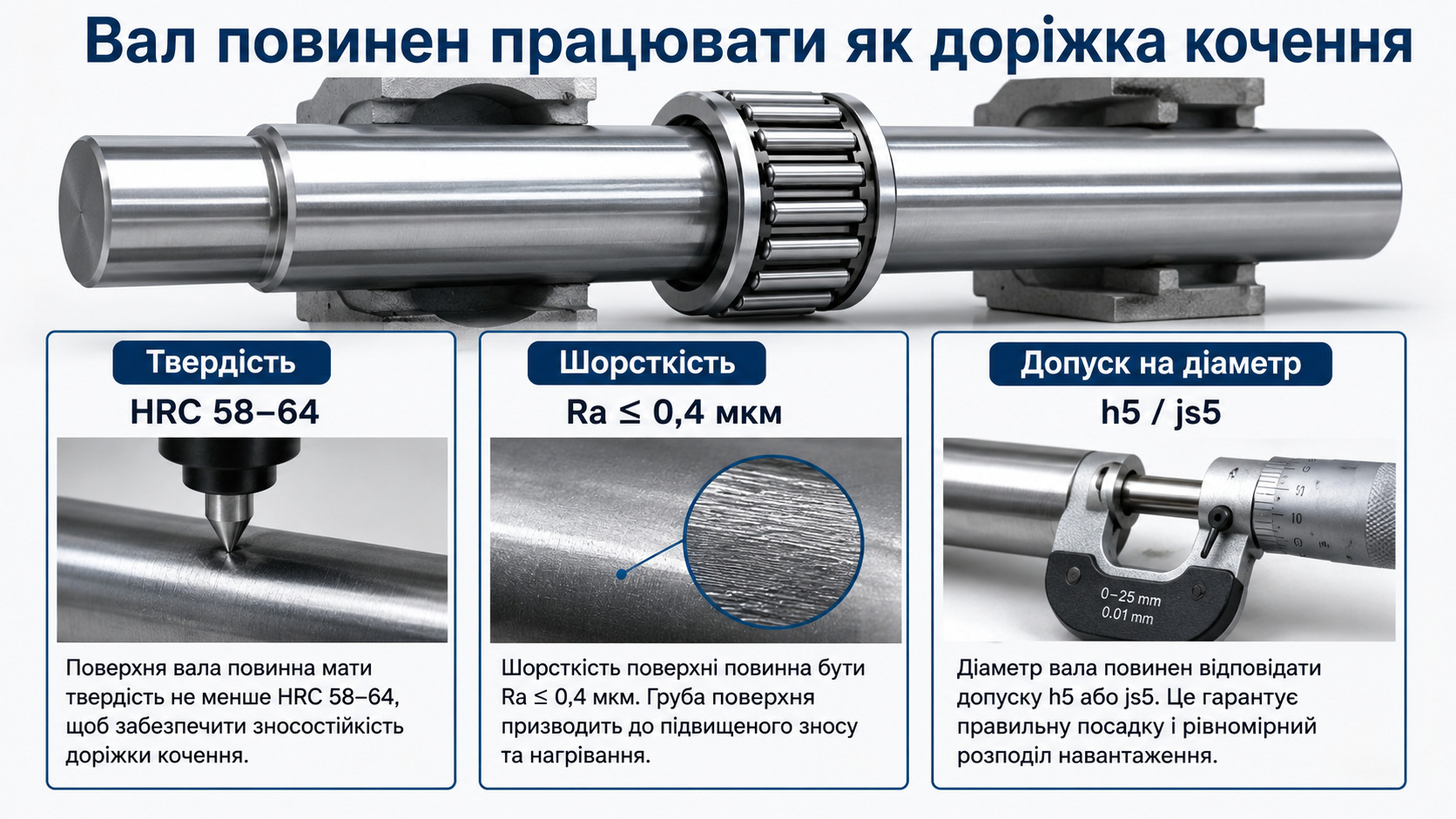

Ось де більшість помиляється. Підшипник вибрано правильно, розміри збігаються - а вузол все одно виходить з ладу раніше строку. Причина майже завжди одна: вал не відповідає вимогам.

Адже коли внутрішнього кільця немає, вал зобов'язаний його замінити. Повністю. За всіма параметрами.

Твердість поверхні вала

Це вимога номер один. Мінімальна твердість робочої поверхні вала - HRC 58-64. Не HRC 40, не «загартований на око» - саме 58-64.

Що відбувається, якщо вал м'якший? Голки поступово продавлюють поверхню. З'являються борозни. Навантаження перерозподіляється нерівномірно, підшипник починає грітися, шуміти - і зрештою руйнується. Причому першим руйнується саме вал, а не підшипник.

Які сталі підходять:

Як перевірити твердість без твердоміра? Є простий польовий спосіб - тест напилком. Надфіль середньої твердості не повинен залишати слідів на правильно загартованій поверхні. Якщо дряпає - твердість недостатня. Метод грубий, але краще, ніж нічого.

Шорсткість поверхні вала

Другий критичний параметр. Необхідна шорсткість робочої поверхні вала: Ra ≤ 0,4 мкм, в ідеалі - Ra 0,2 мкм.

Груба поверхня працює як абразив. Голки котяться не по гладкій доріжці, а по мікрорельєфу - і поступово зношуються разом з валом. При цьому ресурс підшипника скорочується в рази.

Який метод обробки забезпечує необхідну шорсткість:

• Шліфування - обов'язковий мінімум для робочої поверхні під голчастий підшипник;
• Суперфініш - оптимально для високонавантажених і високошвидкісних вузлів;
• Токарна обробка - категорично недостатня, навіть з дрібним кроком різця.

Типова помилка: вал виточений на токарному верстаті «з допуском за діаметром» і встановлений без шліфування. Зовні все виглядає нормально. Але Ra після токарної обробки - 1,6-3,2 мкм, що в 4-8 разів гірше необхідного. Підшипник при цьому працює в режимі постійного припрацювання - до першого відмови.

Діаметральний допуск вала (посадка)

Для серій HK і NK стандартна рекомендація щодо посадки вала - h5 або js5. Це легкий натяг або нульовий зазор, що забезпечує правильний контакт голок з поверхнею.

Що буде при зазорі між голками і валом? Підшипник починає «гуляти» - навантаження розподіляється нерівномірно, окремі голки перевантажуються, з'являється втомне викришування. Вузол живе не місяцями - тижнями.

Що буде при надмірному натягу? Деформація зовнішнього кільця, защемлення голок, різке зростання температури. Адже голки в голчастому підшипнику працюють у дуже вузькому зазорі - будь-яке відхилення від норми одразу позначається на тепловиділенні.

Допуск форми і биття вала

Про цей параметр згадують найрідше - і даремно. Адже голка довга: вона контактує з валом по всій своїй довжині одночасно. Якщо вал конічний або овальний - навантаження на голку нерівномірне по довжині, що різко знижує ресурс.

Вимоги:

• овальність і конусність робочої поверхні - не більше 50% від допуску на діаметр;
• биття - в межах IT5 для більшості застосувань;
• прямолінійність твірної - в межах допуску на діаметр.

Перевірити биття можна індикатором годинникового типу в центрах або в призмах. Це займає 5 хвилин - і економить вартість підшипника та розбирання вузла.

Вся увага зазвичай іде на вал. Корпус при цьому залишається без належного контролю - і це друга за частотою причина ранніх відмов.

Рекомендовані посадки для отвору корпусу:

Вплив матеріалу корпусу:

• Сталь - стандартні допуски за таблицею вище;
• Чавун - допуск можна трохи розширити, чавун добре гасить вібрації;
• Алюміній - потребує жорсткішої посадки або перехідної втулки, оскільки коефіцієнт теплового розширення алюмінію значно вищий за сталевий.

Типова помилка при проектуванні: корпус розрахований під підшипник з внутрішнім кільцем, а в нього ставлять HK. При цьому ширина посадочного місця і розташування упорних буртів не збігаються - підшипник або не фіксується осьово, або упирається не туди. Результат - перекіс і ранній відмов.

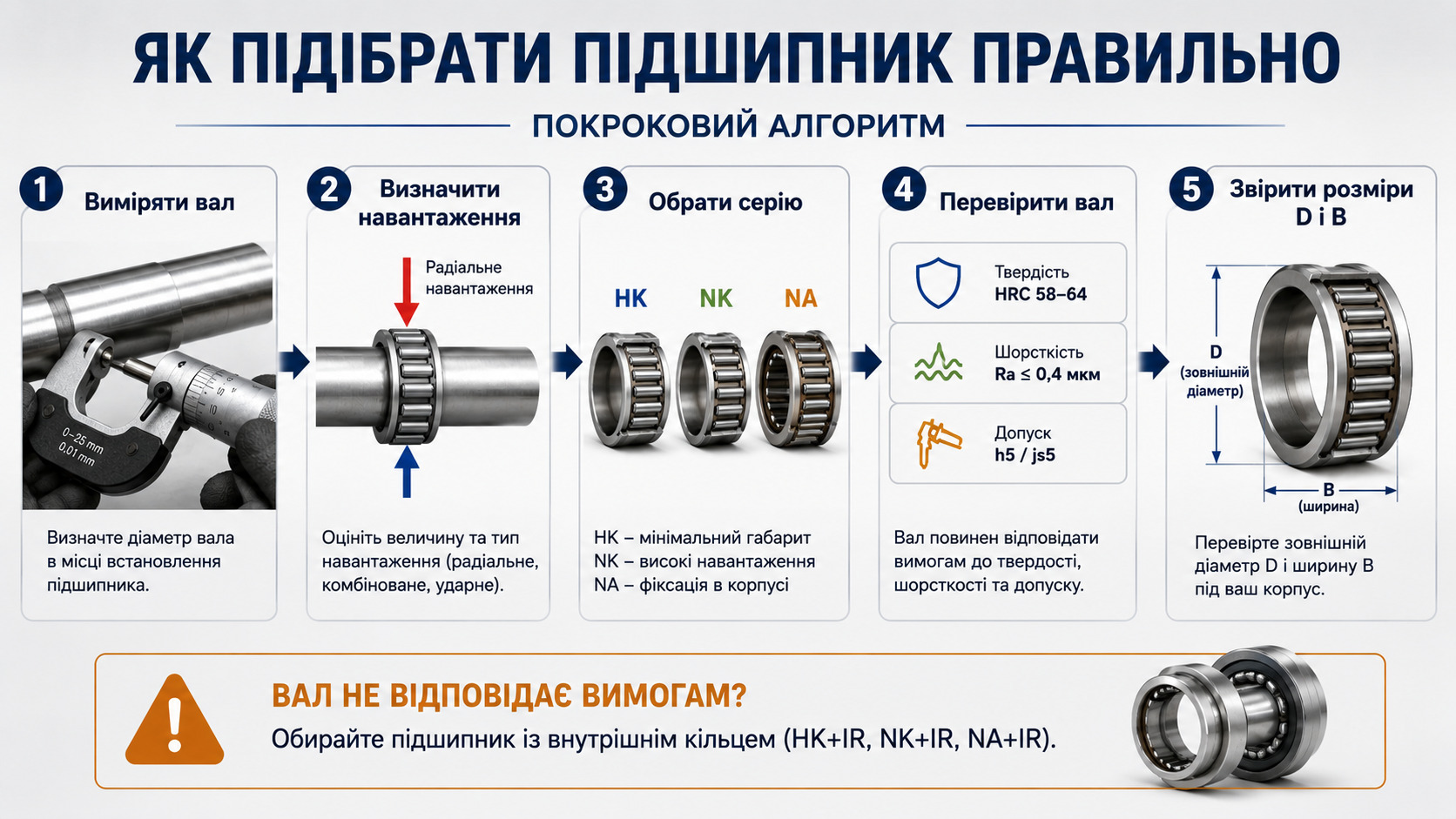

Запам'ятайте головне правило: вибір починається з вала, а не з каталогу. Спочатку - параметри вала, потім - підбір серії і типорозміру.

1. Вимірюємо діаметр вала - фактичний, а не номінальний. Штангенциркуль або мікрометр, мінімум у двох площинах і двох перерізах. Номінал на кресленні і реальний діаметр можуть відрізнятися - особливо на зношеному або перешліфованому валу.
2. Визначаємо характер навантаження. Голчасті підшипники без внутрішнього кільця сприймають радіальне навантаження. Якщо є осьова складова - потрібні або упорні елементи поряд, або перегляд конструкції вузла.
3. Вибираємо серію.
   • HK - мінімальний радіальний габарит, помірні навантаження;
   • NK - навантаження вищі, часте обслуговування, відкриті торці;
   • NA - потрібна фіксація в корпусі без додаткових елементів.
4. Перевіряємо ширину підшипника (B). Довжина голчастого пакета повинна перекривати зону навантаження вала із запасом. Надто короткий підшипник - концентрація навантаження на торцях голок і передчасне зношування.
5. Перевіряємо вал за трьома параметрами. Твердість HRC 58-64, шорсткість Ra ≤ 0,4 мкм, допуск на діаметр h5/js5. Якщо хоча б один параметр не витримується - розглядаємо серію з внутрішнім кільцем: HK+IR або NK+IR.
6. Звіряємо з наявністю у постачальника. Серія HK у типорозмірах до 50 мм - як правило, є на складі. NK і NA - нерідко під замовлення, строк постачання уточнюйте заздалегідь.

Якщо обладнання американського, британського або японського виробництва - велика ймовірність зіткнутися з дюймовими типорозмірами підшипників. На українському ринку вони теж представлені: у каталозі можна зустріти значення внутрішнього діаметра 19,05 мм, 25,4 мм, 31,75 мм - це 3/4", 1" і 1-1/4" відповідно.

Як працювати з дюймовими підшипниками:

• ніколи не підбирайте заміну за одним параметром - перевіряйте всі три габарити: d, D і B;
• метричний аналог з близьким внутрішнім діаметром може відрізнятися за шириною або зовнішнім діаметром - і просто не стане в корпус;
• при заміні імпортного вузла завжди вимірюйте штангенциркулем фактичний підшипник, не довіряйте ярлику або маркуванню - воно може бути стерте або переклеєне;
• бренди TIMKEN, NTN, KOYO традиційно сильні в дюймових серіях - при пошуку аналога починайте з них.

І даремно. Адже голчастий підшипник без внутрішнього кільця - це конструкція з дуже малим зазором між голками і доріжками. При нестачі мастила метал контактує з металом безпосередньо. Задир вала і руйнування голок можуть статися протягом однієї робочої зміни.

Два основних варіанти мастила:

• Пластичне мастило. Закладається в голчастий пакет при монтажі. Рекомендується NLGI 2, сумісне з робочою температурою вузла. Для більшості застосувань підходять літієві мастила типу Mobilux EP 2 або аналоги. Не перестарайтеся - надлишок мастила у закритому вузлі створює гідравлічний опір і підвищує температуру.
• Рідке масло. Якщо підшипник працює в масляній ванні або з примусовою подачею масла - це оптимальний варіант. Масло одночасно мастить і відводить тепло. Обов'язкова умова - надійні ущільнення, інакше масло піде туди, куди не потрібно.

Типова катастрофа виглядає так: підшипник HK встановлений правильно, вал підготовлений, посадки дотримані - але про мастило забули. Або вирішили «і так зійде, там же капає масло поряд». Через зміну - задир поверхні вала, голки заблоковані, вузол на розбирання.

Не варто забувати і про періодичність обслуговування. Якщо вузол допускає поповнення мастила - робіть це регулярно, особливо при роботі в умовах підвищеної температури або запиленості.

Вибір бренду - це завжди баланс між бюджетом і відповідальністю вузла. Для серій HK, NK і NA на українському ринку представлені такі виробники:

Практичний висновок такий: для більшості завдань у діапазоні до 50 мм - CX Poland і FO Bearings повністю закривають потребу за якістю і наявністю. Для критичних вузлів, де ціна відмови висока - INA без компромісів. Дюймові серії - TIMKEN, NTN або KOYO залежно від конкретного типорозміру.

Повернемося до тієї ситуації з початку. Механік, підшипник що гріється, година роботи. Тепер відповідь очевидна: справа була у валу. Не в партії, не в постачальнику, не в бренді. Вал виявився недостатньо твердим - або недостатньо точним, або і тим, і іншим водночас.

Голчастий підшипник без внутрішнього кільця - це не спрощення конструкції. Це підвищення вимог до неї. Такий підшипник пробачає менше, ніж звичайний - зате дає більше: мінімальний габарит, високу навантажувальну здатність і тривалий ресурс при правильній підготовці вала.

Запам'ятайте три правила:

• вибір починається з вала, а не з каталогу;
• вал без гартування і шліфування - не вал під голчастий підшипник;
• якщо вал неможливо підготувати правильно - беріть серію з внутрішнім кільцем. Краще перестрахуватися, ніж переробляти вузол через місяць.

Є сумніви в параметрах вала або потрібна допомога з підбором типорозміру - ми готові допомогти. Адже правильно підібраний підшипник служить вірою і правдою роками. Можете не сумніватися.
