ГОСТ проти ISO: відмінності в маркуванні підшипників і таблиця відповідності

Один і той самий підшипник. Два різних артикули. І повна тиша в голові у постачальника, який відкрив європейський каталог із радянським маркуванням у руках.

Уявіть знайому ситуацію: на складі лежить зношений підшипник із радянським маркуванням, каталог постачальника відкрито на потрібній сторінці - і нічого не збігається. Артикули різні, логіка незрозуміла, час іде.

Насправді це не різні підшипники. Це один і той самий підшипник, описаний двома різними мовами. Радянський ГОСТ і міжнародний ISO - дві паралельні системи маркування, що виникли незалежно одна від одної і досі мирно співіснують на пострадянському ринку.

У цій статті розберемо логіку обох систем, покажемо принцип перекладу з однієї на іншу та надамо готові таблиці відповідності за трьома ключовими параметрами: класом точності, групою зазору та типом конструкції.

СРСР побудував власну промислову стандартизацію - ГОСТ 3189 - ще в 1975 році. Західна промисловість у той самий час ішла своїм шляхом: через німецький DIN, американський ABEC і врешті до міжнародного ISO 15.

Обидві системи описують одні й ті самі фізичні об'єкти, але кодують інформацію в різному порядку і з різними пріоритетами. Це як метрична й дюймова система. Ніхто не винен - просто так склалося історично.

Чому це досі актуально? Все просто: українські підприємства працюють на радянському обладнанні, а постачальники світових брендів - SKF, FAG, NSK, KYK - оперують міжнародними позначеннями. Ці два світи перетинаються щодня. І щоразу при заміні підшипника постає одне й те саме питання: як знайти аналог?

Маркування за ГОСТ будується з основного позначення та додаткових знаків до і після нього. Основне позначення містить від 5 до 7 знаків і читається за чіткою логікою.

Структура основного позначення

• 1-2-й знаки - внутрішній діаметр. Кодується не безпосередньо в міліметрах: від 00 до 03 це 10, 12, 15, 17 мм відповідно, починаючи з 04 - множимо на 5 (04 = 20 мм, 05 = 25 мм і так далі)
• 3-й знак - серія за зовнішнім діаметром: 1 - особливо легка, 2 - легка, 3 - середня, 4 - важка
• 4-й знак - тип конструкції: 0 - радіальний кульковий, 1 - самовстановлювальний кульковий, 2 - циліндричний роликовий, 3 - сферичний роликовий, 7 - конічний роликовий тощо
• 5-7-й знаки - серія за шириною та конструктивні варіанти

Додаткові знаки пишуться через дефіс перед основним позначенням або після нього:

• Перед основним кодом - клас точності (6, 5, 4, 2 - чим менша цифра, тим точніше)
• Після - група зазору, матеріал сепаратора, тип ущільнення

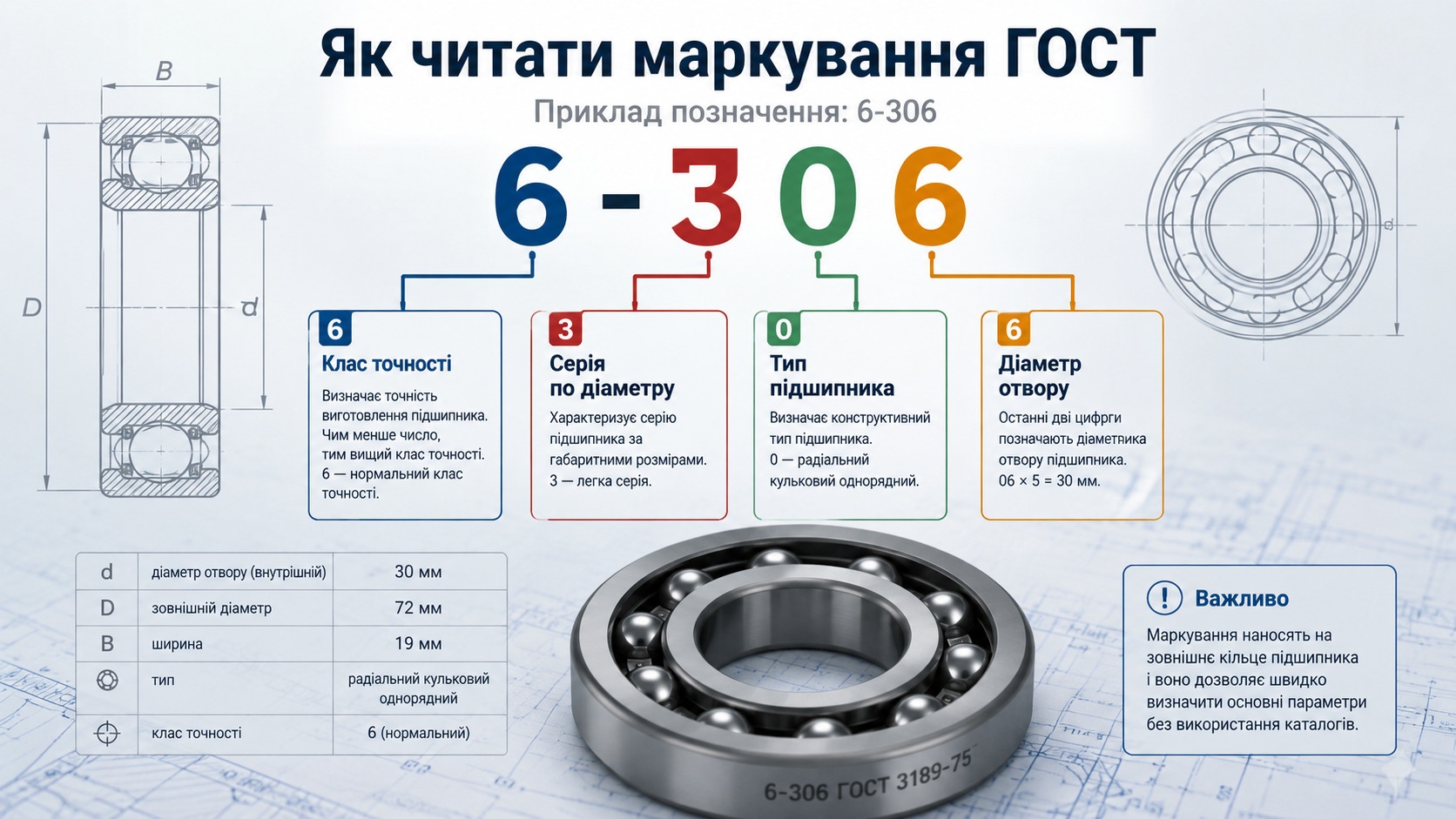

Приклад розбору за ГОСТ:
6-306

6 - клас точності (підвищений)
3 - серія за діаметром (середня)
0 - тип: радіальний кульковий однорядний
6 - внутрішній діаметр: 06 × 5 = 30 мм

Логіка є. Просто вона радянська.

Міжнародна система будується на базі ISO 15:1998. Більшість світових виробників використовують її як основу, додаючи власні суфікси - фірмові позначення ущільнень, мастила, матеріалів.

Структура міжнародного позначення

• Перші цифри - тип підшипника: 6 - радіальний кульковий однорядний, 22 і 23 - сферичний роликовий, 30/32/33 - конічний роликовий, NU/NJ - циліндричний роликовий
• Наступні цифри - серія та діаметр у міжнародному кодуванні
• Суфікси - тип ущільнення (ZZ, 2RS), група зазору (C3, C4), клас точності (P6, P5)

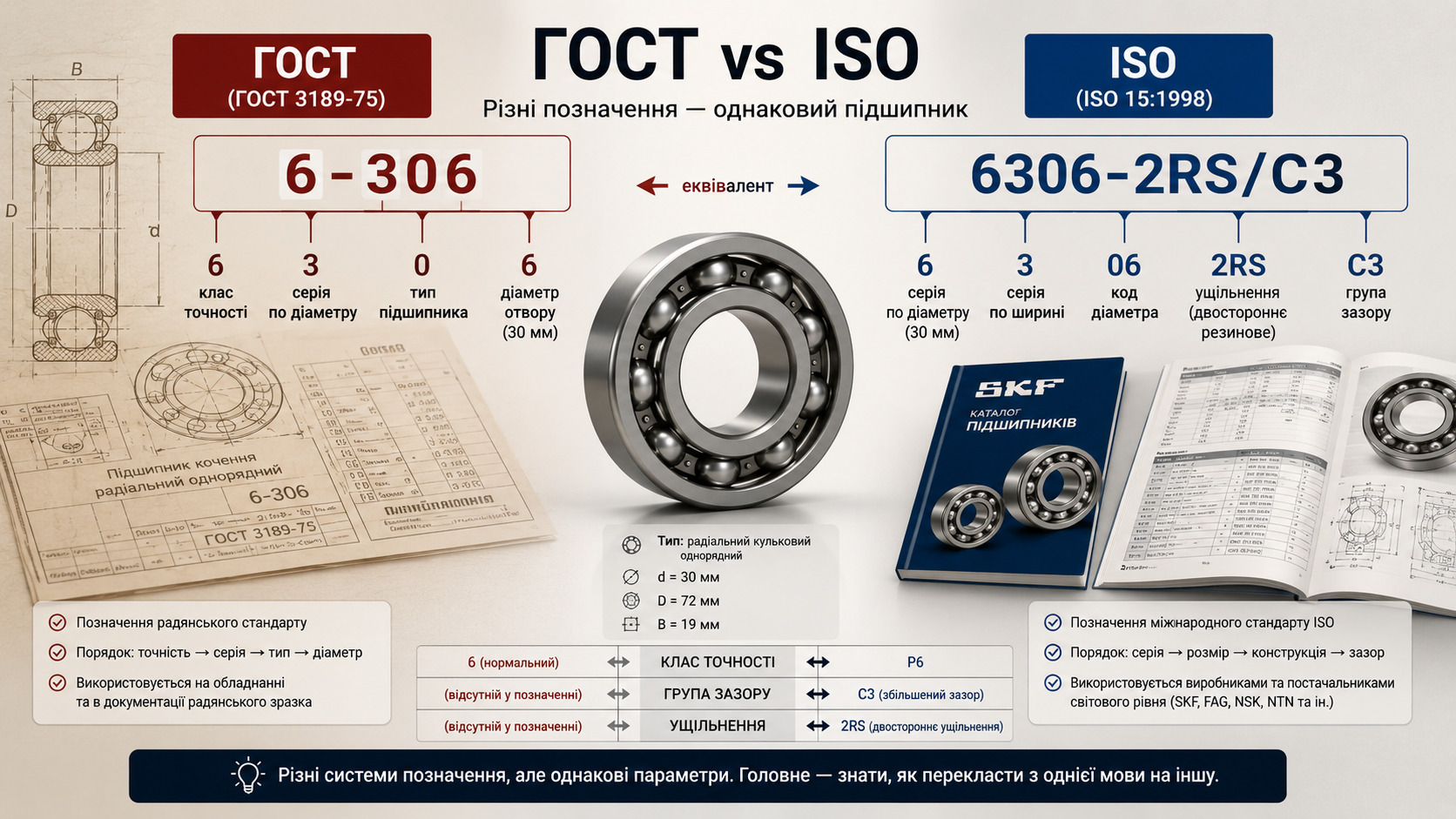

Той самий підшипник у міжнародному записі:
6306-2RS/C3

6 - радіальний кульковий однорядний
3 - середня серія
06 - внутрішній діаметр 30 мм
2RS - два гумових ущільнення
C3 - зазор більше нормального

Важливий момент: єдиного стандарту запису, якого дотримувалися б усі виробники без винятку, не існує. ISO задає геометрію та характеристики - написання суфіксів кожен вигадує сам. Саме тому SKF пише 6306-2RS1/C3, а FAG - 6306-2RSR-C3. Підшипник один. Запис різний. Це нормально.

Найважливіша відмінність, яка плутає людей: клас точності в ГОСТ стоїть перед основним позначенням, в ISO - після. Саме це збиває з пантелику найчастіше. Запам'ятайте це один раз - і половина плутанини зникне.

Системи паралельні, а не протилежні. Знаючи логіку однієї - другу можна зрозуміти за годину.

Клас точності визначає допустимі відхилення геометрії підшипника - биття кілець, відхилення діаметрів, шорсткість доріжок кочення. Чим вищий клас, тим жорсткіші допуски, тим вища вартість і тим вужче коло застосувань.

Як користуватися таблицею: знайдіть клас точності з ГОСТ-маркування в першому стовпці - і читайте рядок праворуч.

Класи P4 і P2 - штучний товар. На стандартному складі їх, як правило, немає. Це позиції під замовлення зі збільшеним терміном постачання.

Робочий зазор у підшипнику - це не просто число в каталозі. Помилка на один ступінь зазору призводить до перегріву, вібрації та передчасного виходу вузла з ладу. При нормальному зазорі CN в умовах високої температури або важкої посадки підшипник працює з нульовим або від'ємним зазором - і швидко руйнується.

Якщо в документації стоїть просто артикул без вказівки зазору - це автоматично нормальний зазор CN. Але при заміні підшипника завжди уточнюйте у постачальника: іноді в процесі експлуатації обладнання «мігрує» на C3, і це ніде не задокументовано.

Тип конструкції кодується по-різному в двох системах, але сама логіка класифікації однакова. Нижче - відповідність основних типів.

ГОСТ і ISO - це не конкуренти. Це два способи сказати одне й те саме. Знаючи логіку обох, ви перестаєте залежати від того, який каталог лежить перед вами.

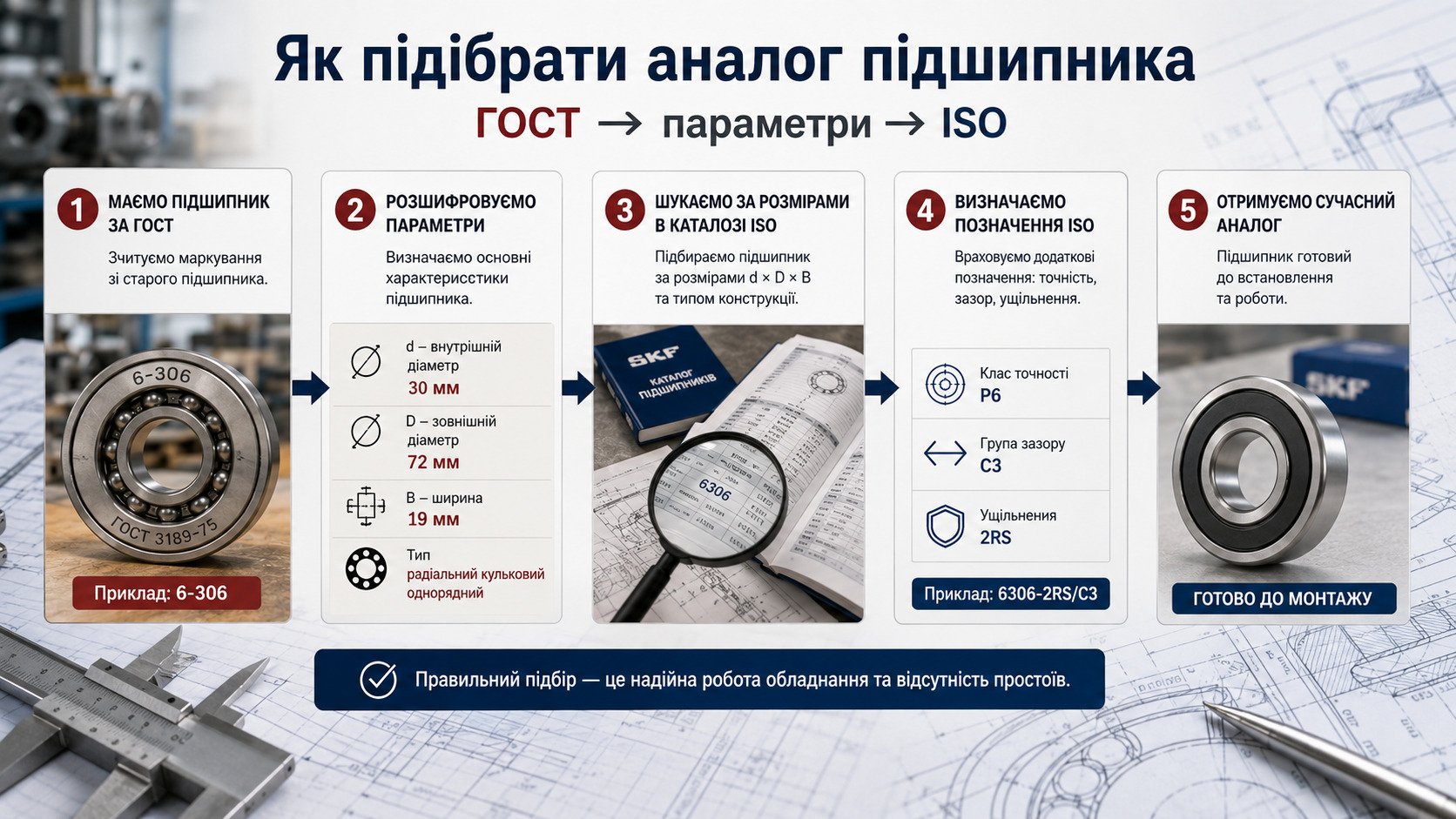

Таблиці відповідності - гарний початок. Але реальна заміна підшипника завжди впирається в деталі: як змонтовано вузол, яка посадка, які реальні навантаження, чи був перегрів. Саме тому табличний підбір працює для стандартних випадків, а нестандартні потребують експертного погляду.
