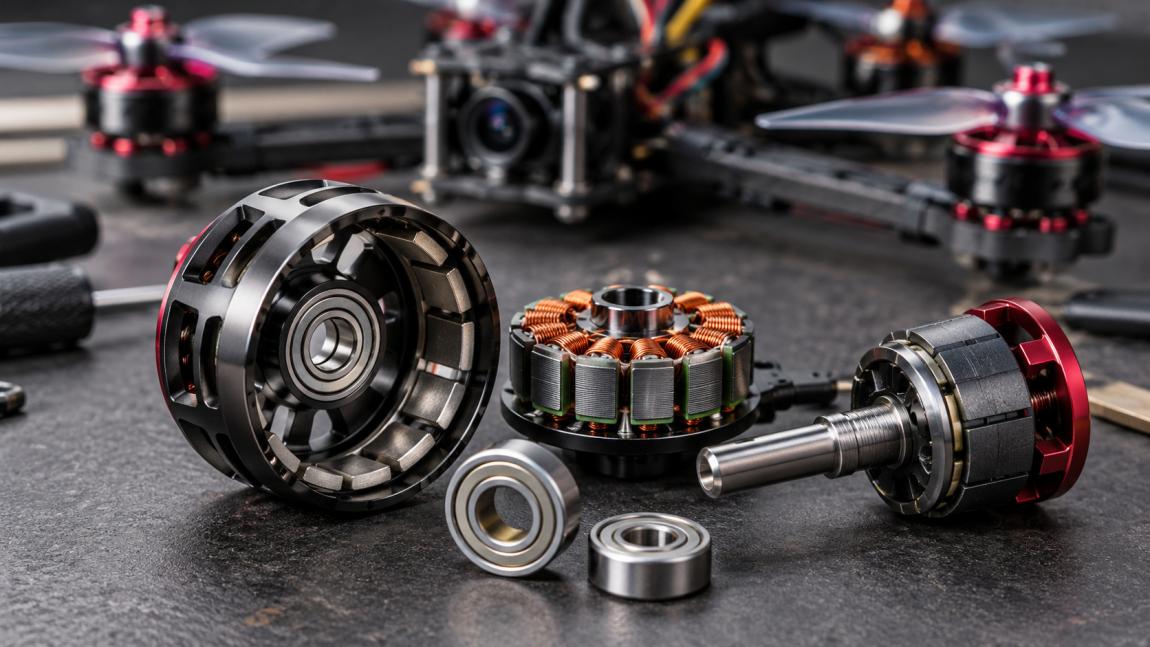

Підшипники для безколекторних моторів (БКД) FPV-дронів і квадрокоптерів: розміри, добір та заміна (684ZZ, MR148ZZ, MR117-2RS, 6800)

Мотор почав гудіти на холостих обертах. На відео з'явилася характерна «желейність» - дрібна вібрація, яку ніяк не прибрати балансуванням пропелера. Тяга впала, а корпус нагрівається сильніше за звичайне. Знайома картина? Адже в більшості випадків за цим стоїть один і той самий винуватець - зношений підшипник безколекторного мотора.

Підшипник у БКД - це витратний елемент. Але правильно підібраний і своєчасно замінений, він здатен прослужити в рази довше, зберігши і мотор, і ваш польотний день. Адже різниця між «підшипник за 30 гривень» і «новий мотор за 800» - це часто просто знання того, що саме потрібно купити.

У цій статті ми розберемо ключові типорозміри підшипників для FPV-дронів і квадрокоптерів, навчимося читати їхнє маркування, зрозуміємо, як визначити знос, і покроково розберемо процес заміни.

Здавалося б, підшипник є підшипник. Однак умови роботи БКД у FPV-дроні настільки специфічні, що стандартний промисловий підшипник тут виявляється не найкращим вибором. Адже різниця в умовах експлуатації - принципова.

Ось з чим доводиться працювати підшипнику в моторі квадрокоптера:

• Надвисокі оберти. Більшість FPV-моторів працюють у діапазоні 10 000-50 000 RPM. Для порівняння - промисловий електродвигун рідко перевищує 3 000 об/хв.
• Імпульсні ударні навантаження. Кожен краш - це різкий удар по осі валу. Підшипник отримує навантаження, на яке не був розрахований при проектуванні.
• Критичність маси. Навіть 0,5 г зайвої ваги в підшипнику - це компроміс. Тому для дронів використовують виключно мініатюрні серії.
• Відкрита конструкція мотора. Пил, волога, трава, пісок - все це потрапляє прямо до підшипника. Особливо актуально для польотів у полі або в лісі.
• Відсутність примусового мащення. На відміну від промислових вузлів, мотори дронів не мають системи подачі масла. Підшипник працює тільки на заводській закладці мастила.

Саме тому для БКД потрібні мініатюрні високошвидкісні підшипники з правильно підібраним типом ущільнення і зазором. Все інше - компроміс не на вашу користь.

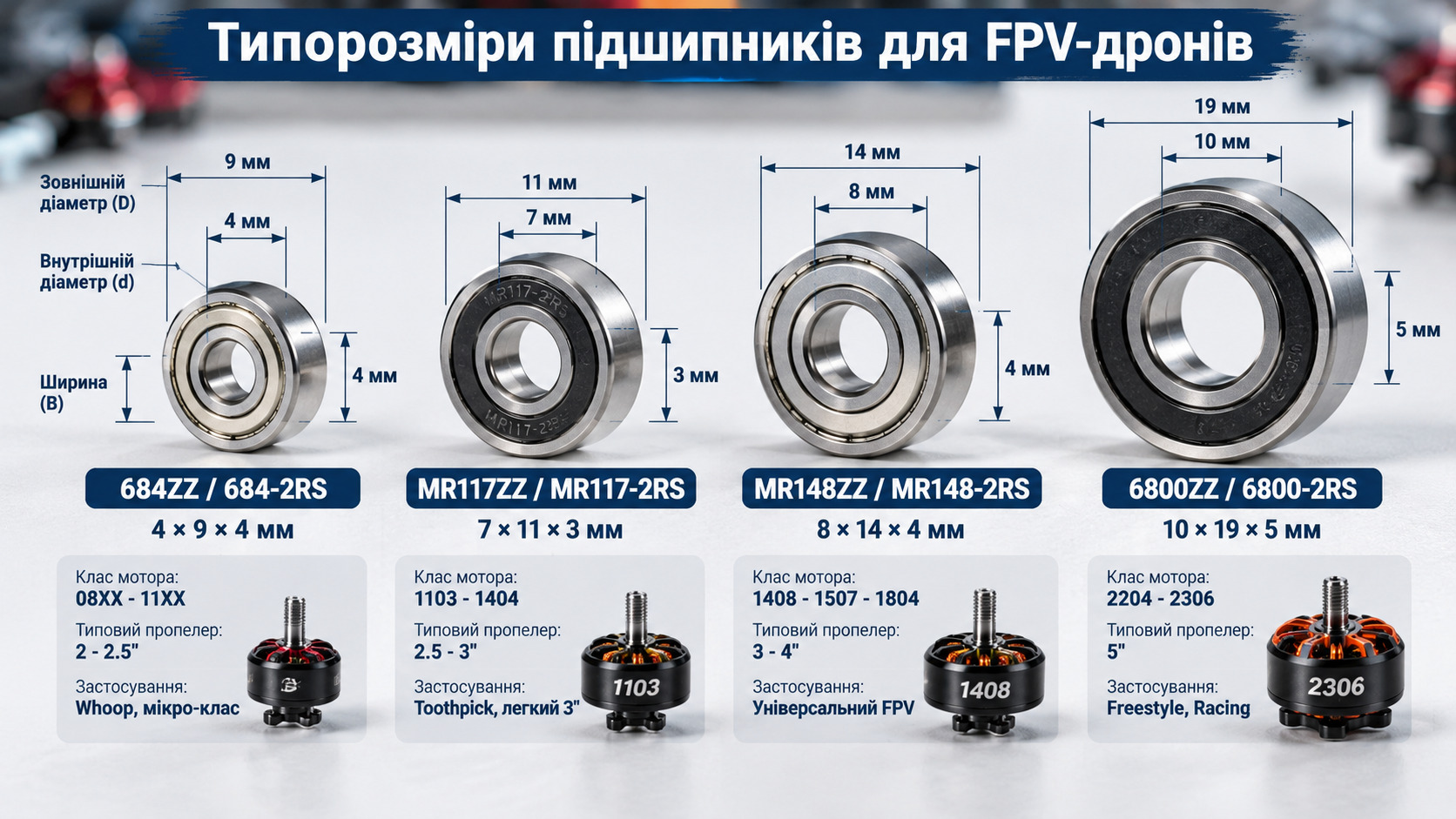

Зведена таблиця типорозмірів

Маркування підшипника - це не просто набір символів. Це повний технічний опис виробу, якщо знати, як його читати. Адже саме неправильне прочитання маркування найчастіше призводить до купівлі «майже підходящого» підшипника.

Серія MR - мініатюрна радіальна

Префікс MR позначає Miniature Radial - мініатюрна радіальна серія. Вона не входить до стандартної метричної класифікації ISO, а є окремою родиною для надмалих розмірів. Цифри після MR означають:

• Перші одна-дві цифри - зовнішній діаметр у мм
• Останні дві цифри - внутрішній діаметр у мм

Наприклад, MR148: зовнішній діаметр 14 мм, внутрішній 8 мм.

Серія 6800 - стандартна метрична

Підшипники серії 68XX належать до стандартної метричної серії ISO - надлегкої (extra light). Перші дві цифри «68» позначають серію, останні дві «00» кодують внутрішній діаметр (множиться на 5): 00 = 10 мм.

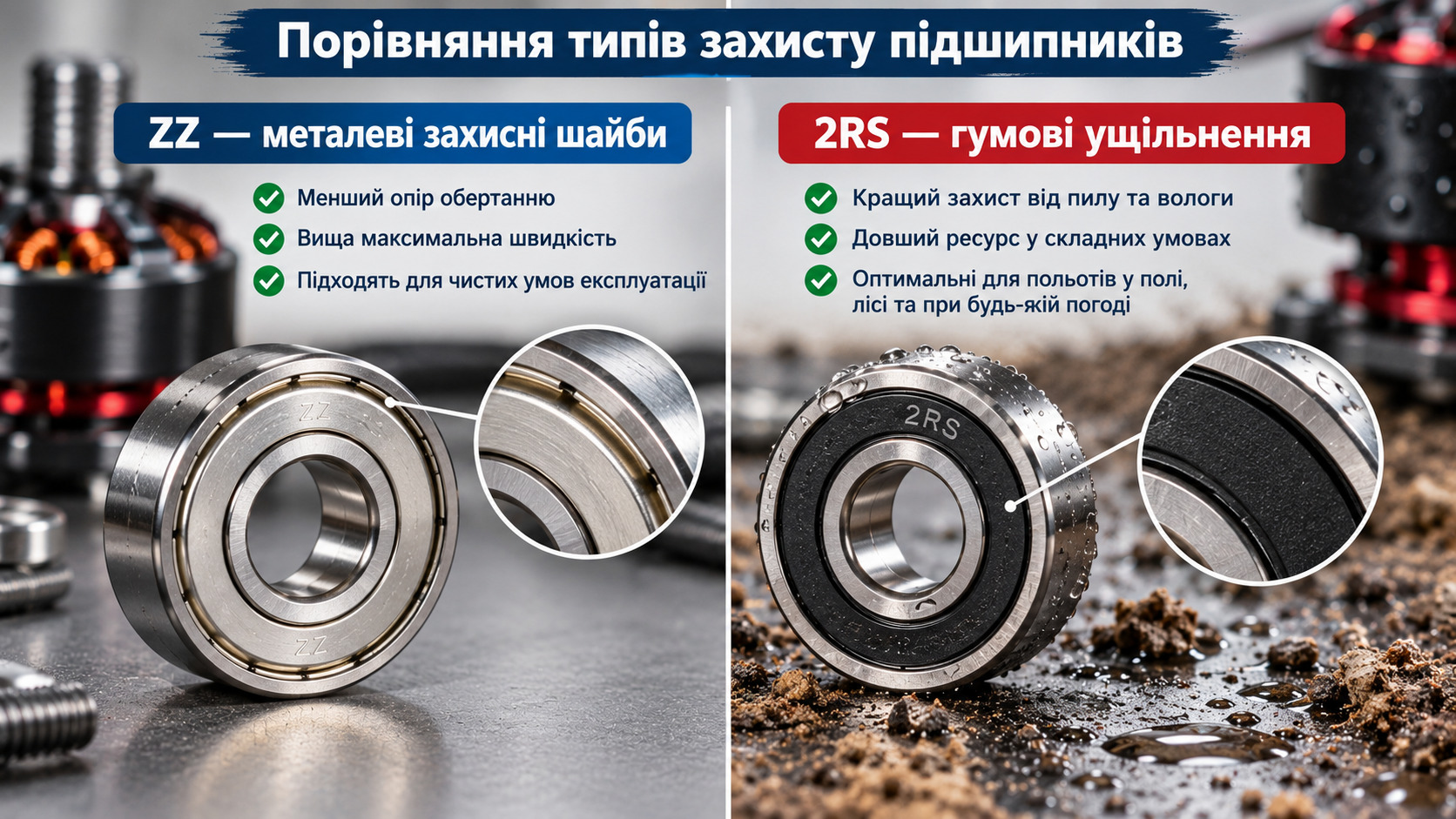

Суфікси - найважливіше при виборі

Практичний висновок: для польотів на вулиці, у полі або в лісі вибирайте 2RS. Гумове ущільнення надійно захищає доріжки кочення від пилу, вологи і трав'яного пилу. Незначне збільшення тертя при цьому не критично - воно практично не відчувається на високих обертах. ZZ-варіант виправданий хіба що для закритих корпусних моторів або гоночних машин, де важна кожна частка вата ККД.

Не завжди шум або вібрація означають саме проблему з підшипником. Адже схожі симптоми дає і дисбаланс пропелера, і пошкодження ротора, і забруднення обмоток. Тому важливо вміти відрізняти одне від іншого.

Симптоми зносу підшипника

• Характерне гудіння або хрускіт при ручному прокручуванні валу без пропелера - найнадійніша ознака. Справний підшипник обертається плавно і практично безшумно.
• Помітний радіальний або осьовий люфт валу. Злегка потягніть і похитайте вал пальцями. Люфт у справному моторі - мінімальний, майже непомітний.
• Вібрації на відео, які не прибираються балансуванням пропелера. Особливо помітні при hover і плавних маневрах.
• Підвищений нагрів корпусу при малих обертах і легкому навантаженні - ознака збільшеного тертя у вузлі.
• Зниження ефективності мотора: він «не тягне» так, як раніше, при тих самих налаштуваннях ESC.

Як відрізнити знос підшипника від дисбалансу пропелера

Це важливий момент, який часто плутають.

• Зніміть пропелер і прокрутіть мотор рукою - повільно і рівномірно. Якщо гудіння і хрускіт залишилися - проблема в підшипнику. Якщо обертання стало гладким - швидше за все, дисбаланс пропелера або його пошкодження.
• Запустіть мотор без навантаження (без пропелера) на малих обертах через ESC. Рівний звук без гудіння - дивіться на пропелер. Сторонній шум - перевіряйте підшипник.

Не варто ігнорувати тривожні симптоми. Адже зношений підшипник - це не просто дискомфорт. Це реальний ризик руйнування валу прямо в польоті, особливо при високих обертах і агресивному стилі пілотування.

Правильний підбір - це не вгадування. Це чотири послідовних кроки, кожен з яких важливий.

Крок 1 - Дізнайтеся точний типорозмір

Є три способи:

1. Документація виробника. Більшість брендів (T-Motor, Emax, BrotherHobby, Xing) вказують типорозмір підшипника в даташиті мотора на своєму сайті.
2. Розібрати мотор і виміряти. Вам знадобиться штангенциркуль. Виміряйте три параметри старого підшипника: внутрішній діаметр (d), зовнішній діаметр (D) і ширину (B). Це і є ваш розмір.
3. Форуми і бази даних. На RCGroups і профільних Telegram-каналах є таблиці відповідності моделей моторів і типорозмірів підшипників.

Крок 2 - Виберіть тип ущільнення

• 2RS - для польотів на вулиці, у полі, в умовах пилу і вологи. Наш вибір для абсолютної більшості застосувань.
• ZZ - якщо мотор працює в закритому корпусі або ви берете участь у перегонах, де важен кожен ват ККД і умови польоту контрольовані.
• Open - не рекомендуємо для FPV-застосувань. Без захисту термін служби в реальних умовах експлуатації буде мінімальним.

Крок 3 - Виберіть виробника

Ринок мініатюрних підшипників широкий, і «без бренду» тут - реальний ризик. Адже геометричні відхилення в підшипнику діаметром 9 мм вимірюються мікронами, і no-name виробництво рідко забезпечує потрібну точність.

Крок 4 - Зверніть увагу на радіальний зазор

Цей параметр часто ігнорують, а даремно. Адже саме він визначає поведінку підшипника при нагріванні.

• CN (нормальний зазор) - стандарт для більшості застосувань.
• C3 (збільшений зазор) - рекомендуємо для високооборотних застосувань. При нагріванні внутрішнє кільце розширюється швидше за зовнішнє, і збільшений зазор компенсує це розширення, запобігаючи защемленню тіл кочення.

Для FPV-моторів, що працюють при 20 000+ RPM, підшипник з маркуванням C3 - це усвідомлений і правильний вибір, а не переплата.

Реально. І в більшості випадків не потребує спеціального обладнання - тільки акуратність і розуміння базового принципу. Адже головна помилка при заміні підшипника - не відсутність інструментів, а незнання одного простого правила запресування.

Що знадобиться

• Знімач підшипників (або саморобний виколоток із трубки відповідного діаметра)
• Невеликі лещата або ручний прес
• Пінцет з тонкими губками
• Ізопропиловий спирт (IPA) для очищення
• Легке машинне масло або спеціальне мастило для підшипників
• Новий підшипник правильного типорозміру

Покроковий алгоритм заміни

1. Розбирання мотора. Зніміть ротор з валу. У більшості FPV-моторів ротор утримується стопорним кільцем або різьбою. Будьте обережні - не тягніть із зусиллям, якщо відчуваєте опір.
2. Витягування старого підшипника. Використовуйте виколоток відповідного діаметра. Тисніть рівномірно, без перекосу. Зусилля прикладається до зовнішнього кільця при випресуванні з корпусу, і до внутрішнього кільця при знятті з валу.
3. Очищення посадкових місць. Протріть посадкові поверхні ватним тампоном, змоченим в ізопропиловому спирті. Видаліть залишки старого мастила, пил і металеву стружку.
4. Змащення нового підшипника. Якщо підшипник типу 2RS - заводського мастила достатньо. Якщо ZZ або Open - додайте краплю легкого масла на доріжку кочення. Не перестарайтеся: надлишок мастила створює додатковий опір.

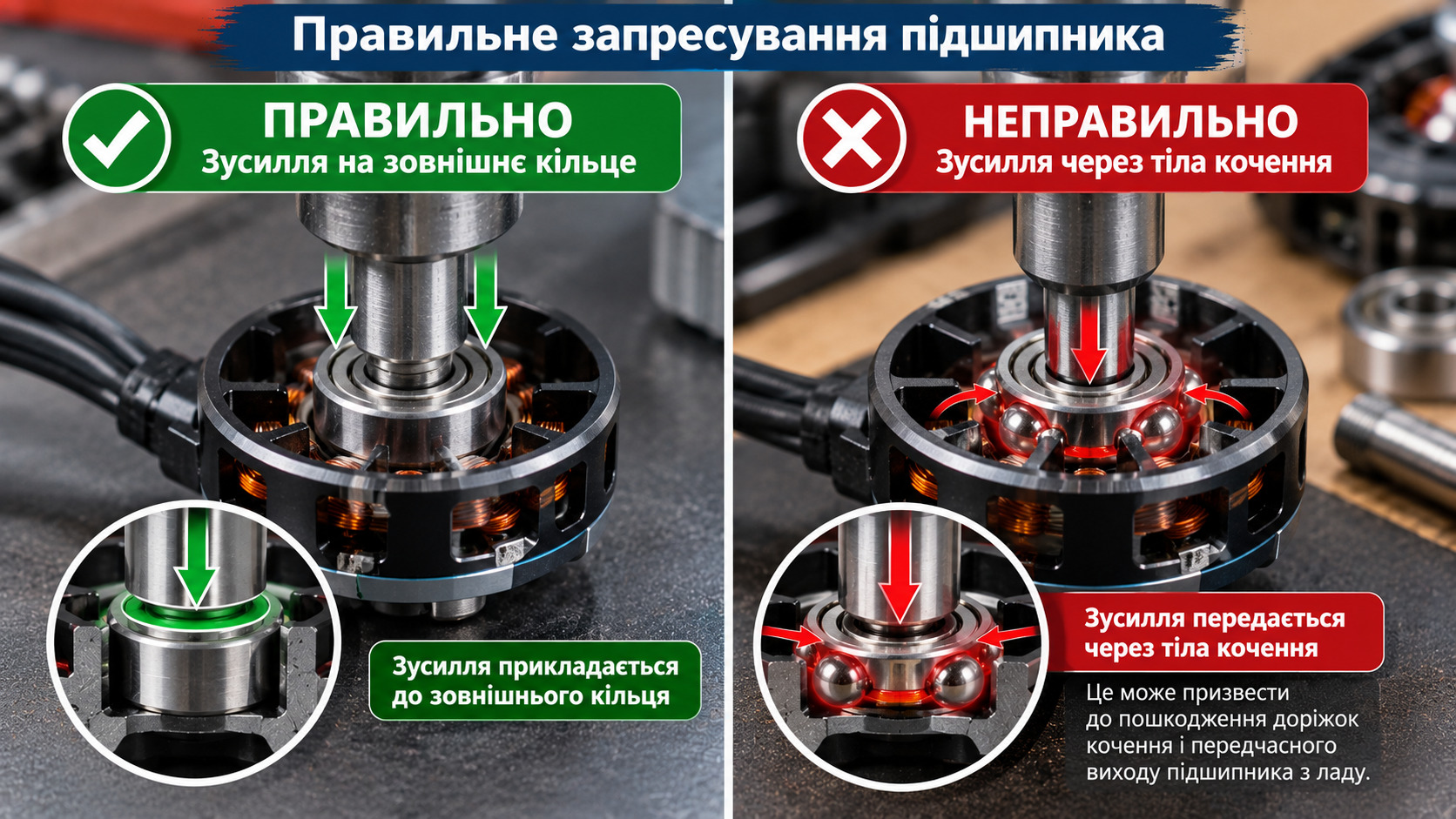

5. Запресування нового підшипника. Ось тут - найважливіше правило: зусилля запресування прикладається тільки до того кільця, яке сідає в посадкове місце. При запресуванні в корпус - тисніть на зовнішнє кільце. При напресуванні на вал - на внутрішнє. Ніколи не передавайте зусилля через тіла кочення - це миттєво руйнує доріжки.
6. Збирання і перевірка. Зберіть мотор і прокрутіть вал рукою до подачі живлення. Обертання має бути плавним, без хрускоту і заїдань. Тільки після цього підключайте до ESC.

Типові помилки при заміні

• Удар по внутрішньому кільцю при запресуванні в корпус. Зусилля передається через кульки на доріжку зовнішнього кільця - і підшипник вже пошкоджений до першого оберту.
• Перекіс при запресуванні. Підшипник має входити строго перпендикулярно посадковому місцю. Найменший перекіс - і ви отримаєте передчасний знос з перших хвилин роботи.
• Надлишок мастила. «Чим більше, тим краще» - не про підшипники. Зайве мастило створює гідравлічний опір, підвищує робочу температуру і забиває ущільнення.
• Встановлення підшипника з натягом «на око». Якщо підшипник входить занадто легко - він буде провертатися в корпусі. Якщо з величезним зусиллям - можлива деформація кілець.

Своєчасна заміна - це добре. Але ще краще - не доводити до аварійного стану. Адже кілька простих правил експлуатації здатні в рази збільшити ресурс підшипника.

Підшипник у моторі FPV-дрона - маленька деталь з великою відповідальністю. Адже від його стану залежить не тільки якість відео та ефективність польоту, але й передбачуваність поведінки машини в повітрі.

Запам'ятайте головне:

• Типорозмір підшипника визначається класом мотора - від 684ZZ для whoop-дронів до 6800-2RS для 5-дюймового фристайлу
• Для польотів на вулиці вибирайте виконання 2RS - воно краще захищає від пилу і вологи
• Для високооборотних застосувань кращий зазор C3 - він компенсує теплове розширення при робочих температурах
• При заміні зусилля запресування прикладається тільки до того кільця, яке сідає в посадкове місце - ніколи через тіла кочення
• Після серйозного краша - завжди перевіряйте підшипники вручну, не чекаючи явних симптомів у польоті
• Небрендові підшипники без маркування в мініатюрних розмірах - реальний ризик: геометричні відхилення у виробі діаметром 9 мм вимірюються мікронами
