Класи точності підшипників за ISO (Normal, P6, P5, P4) та ГОСТ: таблиця відповідності та сфери застосування

Уявіть: шліфувальний верстат після планового ремонту почав давати биття. Шпиндель «гуляє», якість обробки впала, технолог розгублений. Розібралися швидко - при заміні поставили підшипник класу P0 замість P5. Зовні однакові, за вагою не відрізнити. Різниця - у допусках, які оком не побачиш.

Ось чому клас точності підшипника - це не рядок у каталозі для краси. Це фізика вузла, точність обертання і ресурс усього механізму.

Після цієї статті ви вільно читатимете маркування, розумітимете таблицю відповідності ISO та ГОСТ, і - що найважливіше - зможете самі обґрунтувати вибір. Або аргументовано не переплачувати там, де P0 впорається відмінно.

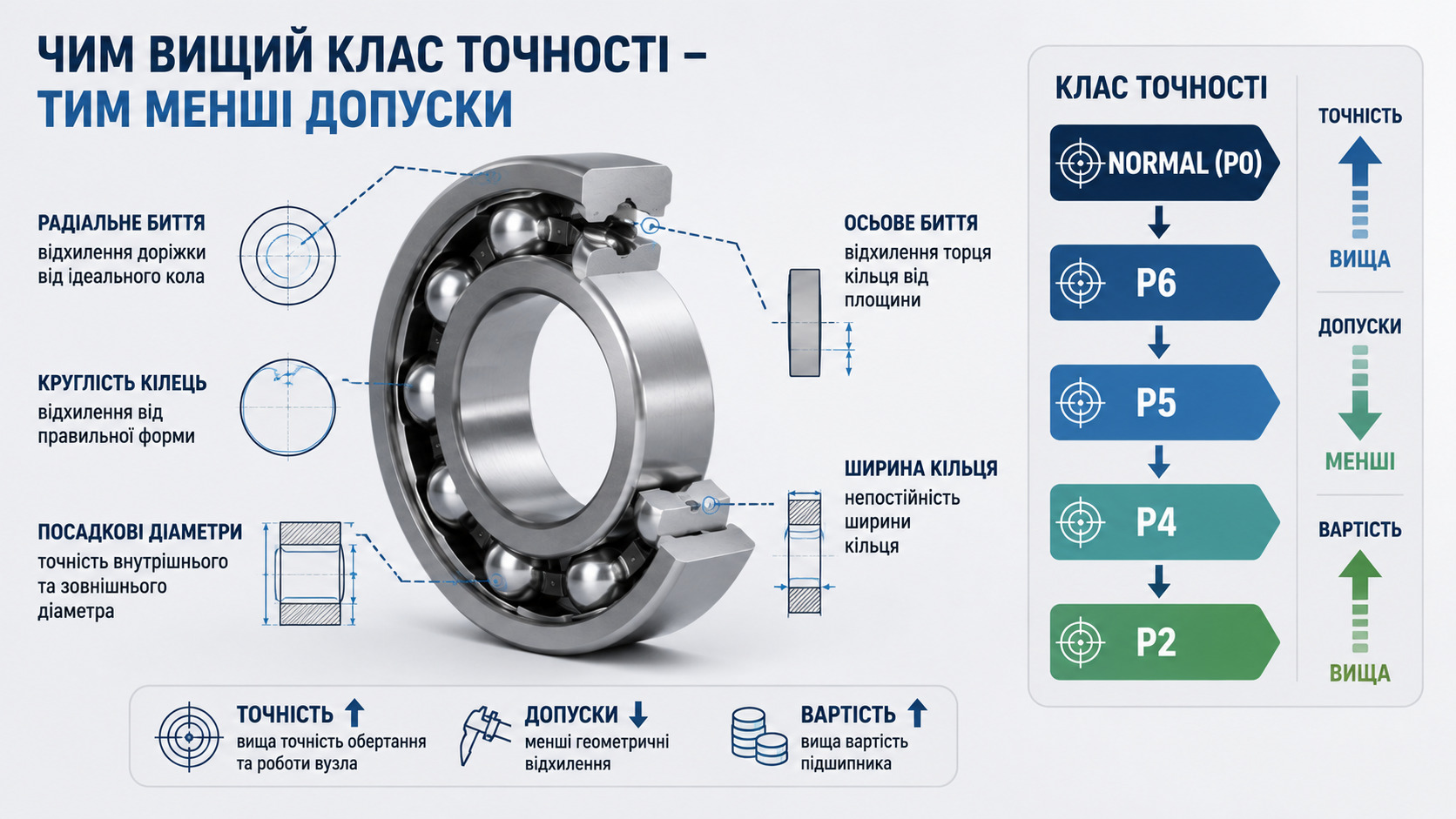

Клас точності підшипника - це набір жорстко нормованих допусків на геометричні параметри виробу:

• радіальне та осьове биття доріжок кочення;
• відхилення від круглості кілець;
• точність посадкових діаметрів - внутрішнього та зовнішнього;
• непостійність ширини кільця.

Чим вищий клас точності - тим жорсткіші допуски. І тим, звісно, дорожчий виріб.

Проста аналогія з машинобудування: вал з допуском h6 не стане як слід в отвір з допуском H11. Так само і тут - клас точності підшипника має відповідати вимогам усього вузла, а не обиратися «на око».

І тут важливо одразу розвіяти одну поширену помилку. Клас точності - це не вантажопідйомність і не ресурс підшипника. Підшипник P0 може мати вищу динамічну навантаженість, ніж P5 того самого типорозміру. Клас точності відповідає лише за геометричні допуски та точність обертання. Не більше - але й не менше.

Міжнародний стандарт ISO 492 (для радіальних підшипників) та ISO 199 (для упорних) визначають п'ять класів точності. Вони позначаються префіксом P і числом - чим менше число, тим вища точність.

Окремо варто сказати про клас P0 - його часто недооцінюють або, навпаки, соромляться вказувати в специфікації. Даремно. Нормальний клас - це правильний вибір для 80% промислових завдань. Він не «поганий» - він робочий.

ГОСТ 520 - основний вітчизняний стандарт на класи точності підшипників. На пострадянському просторі, зокрема в Україні, він досі широко використовується - особливо на підприємствах з обладнанням радянської епохи та в документації старих проєктів.

Класи за ГОСТ позначаються цифрами: 0, 6, 5, 4, 2 і спеціальний клас Т. Логіка нумерації спочатку збиває з пантелику - адже 0 тут означає нормальний клас, а 2 - надточний. Тобто нумерація «обернена» інтуїції.

Клас Т у серійному промисловому виробництві практично не зустрічається - це територія спеціального приладобудування та оборонної техніки.

Ось те, за чим найчастіше приходять до цієї статті. Зведена таблиця відповідності трьох систем класифікації:

Невеликий історичний факт: американська система ABEC використовує непарні числа - 1, 3, 5, 7, 9. Це не випадковість: парні номери спочатку резервувалися для можливих проміжних класів, які так і не були стандартизовані.

Важливе застереження, яке часто обходять стороною: відповідність між системами - приблизна, а не точна. ISO, ГОСТ та ABEC контролюють різні набори параметрів і застосовують різні методики вимірювань. Для більшості практичних завдань таблиця відповідності працює. Але при критично важливих застосуваннях - авіація, медицина, прецизійне приладобудування - потрібно порівнювати конкретні допуски з першоджерел стандартів, а не покладатися на таблицю.

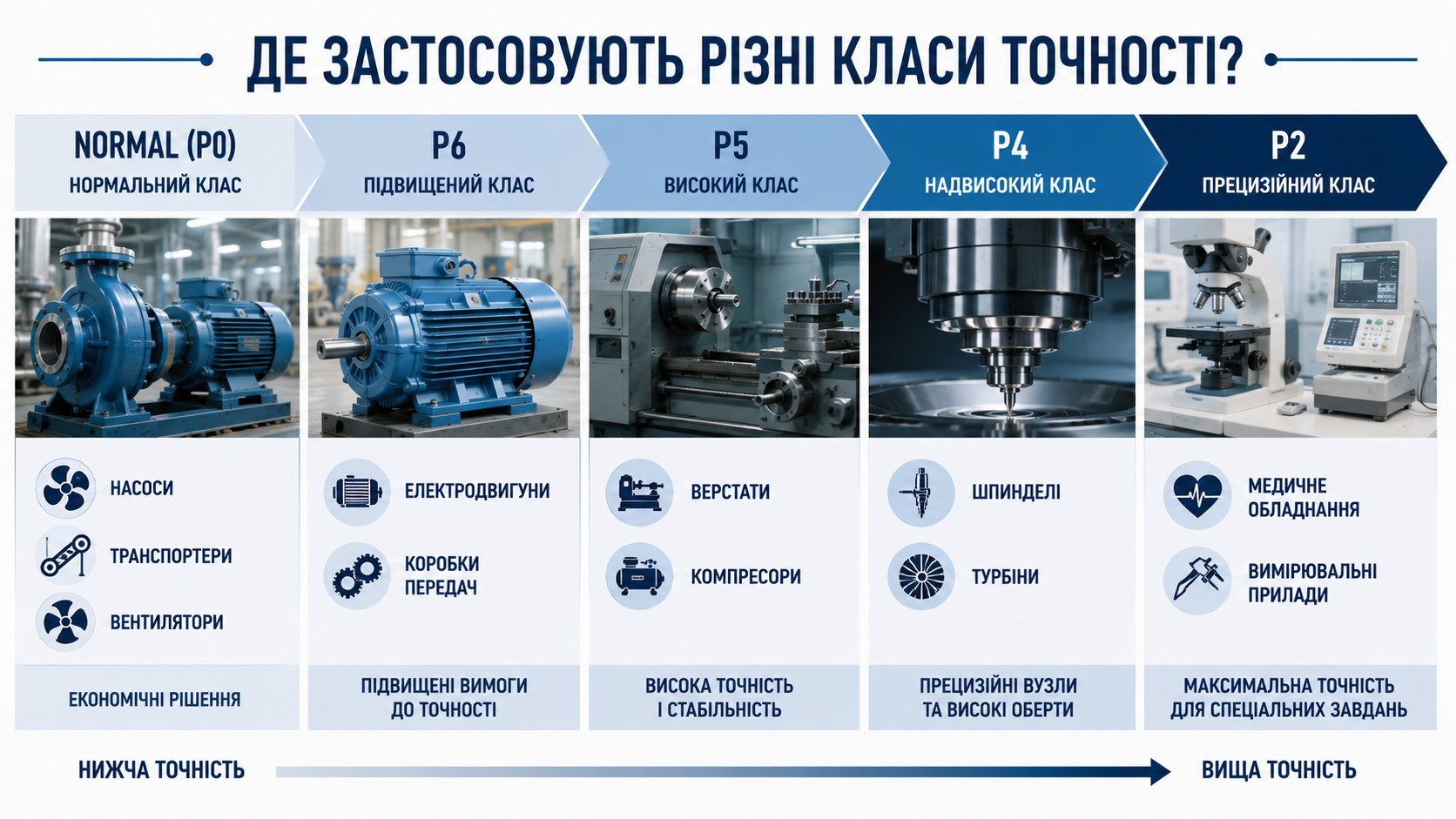

Це найпрактичніший розділ. Бо знати таблицю відповідності - добре. Розуміти, який клас потрібен у вашому конкретному вузлі - набагато краще.

P0 / ГОСТ 0 - нормальний клас

Правильний вибір для переважної більшості промислових завдань. Застосовується в:

• конвеєрних системах і транспортерах;
• редукторах загального призначення;
• насосах і вентиляторах;
• сільськогосподарській техніці;
• будівельному обладнанні.

Девіз класу P0 - працює надійно, коштує розумно. Якщо в документації не вказано клас точності - за замовчуванням мається на увазі саме він.

P6 / ГОСТ 6 - підвищений клас

Обирається тоді, коли P0 вже починає шуміти та вібрувати, а P5 - ще надлишковий за ціною і вимогами до монтажу. Застосовується в:

• металообробних верстатах (не шпиндельні вузли);
• електродвигунах зі швидкістю до 1500 об/хв;
• коробках передач підвищеної точності;
• насосному обладнанні з жорсткими вимогами до вібрації.

P5 / ГОСТ 5 - високий клас

Тут починається територія верстатобудування і серйозної приводної техніки. Застосовується в:

• шпинделях токарних і фрезерних верстатів середньої точності;
• тягових електродвигунах;
• компресорах високого тиску;
• редукторах з підвищеними вимогами до точності передавального відношення.

Критерій вибору P5 простий: швидкість обертання вище 3000 об/хв плюс вимоги до биття шпинделя в межах 5-10 мкм.

P4 / ГОСТ 4 - надвисокий клас

Прецизійне машинобудування в чистому вигляді. Сюди належать:

• координатно-розточувальні і шліфувальні верстати;
• високооборотні шпинделі понад 10 000 об/хв;
• авіаційні редуктори;
• турбіни і газотурбінні установки;
• випробувальні стенди з жорсткими метрологічними вимогами.

Підшипники P4 вимагають особливого підходу до монтажу: спеціальні посадки, контрольований попередній натяг, чистота середовища при складанні. Поставити P4 «як завжди» - означає втратити всі переваги класу.

P2 / ГОСТ 2 - прецизійний клас

Це вже не просто точність - це метрологія. Клас P2 застосовується там, де биття вимірюється одиницями мікрометрів:

• гіроскопічні прилади і навігаційні системи;
• медичне обладнання - томографи, стоматологічні турбіни, хірургічні роботи;
• координатно-вимірювальні машини;
• оптичні та лазерні установки.

У серійному промисловому виробництві клас P2 зустрічається рідко. Якщо він потрібен - це вже окрема історія з індивідуальним підбором і спеціальними умовами зберігання та монтажу.

Клас точності в маркуванні підшипника - це суфікс після основного позначення. Розберемо на конкретних прикладах:

• 6205-2RS/P6 - однорядний кульковий, з двома гумовими ущільненнями, клас точності P6 за ISO;
• 7208 AC/P5 - радіально-упорний кульковий, кут контакту 25°, клас P5;
• 3182106 - за ГОСТ, цифра «6» в кінці позначає клас точності 6 (підвищений).

У різних виробників позначення класу точності може виглядати по-різному:

Правило просте: якщо клас точності в маркуванні не вказано - перед вами нормальний клас P0. Виробники не пишуть «P0» так само, як не пишуть «звичайне» на пакеті молока.

За роки роботи з підшипниковими вузлами ми бачили одні й ті самі помилки. Ось найпоширеніші:

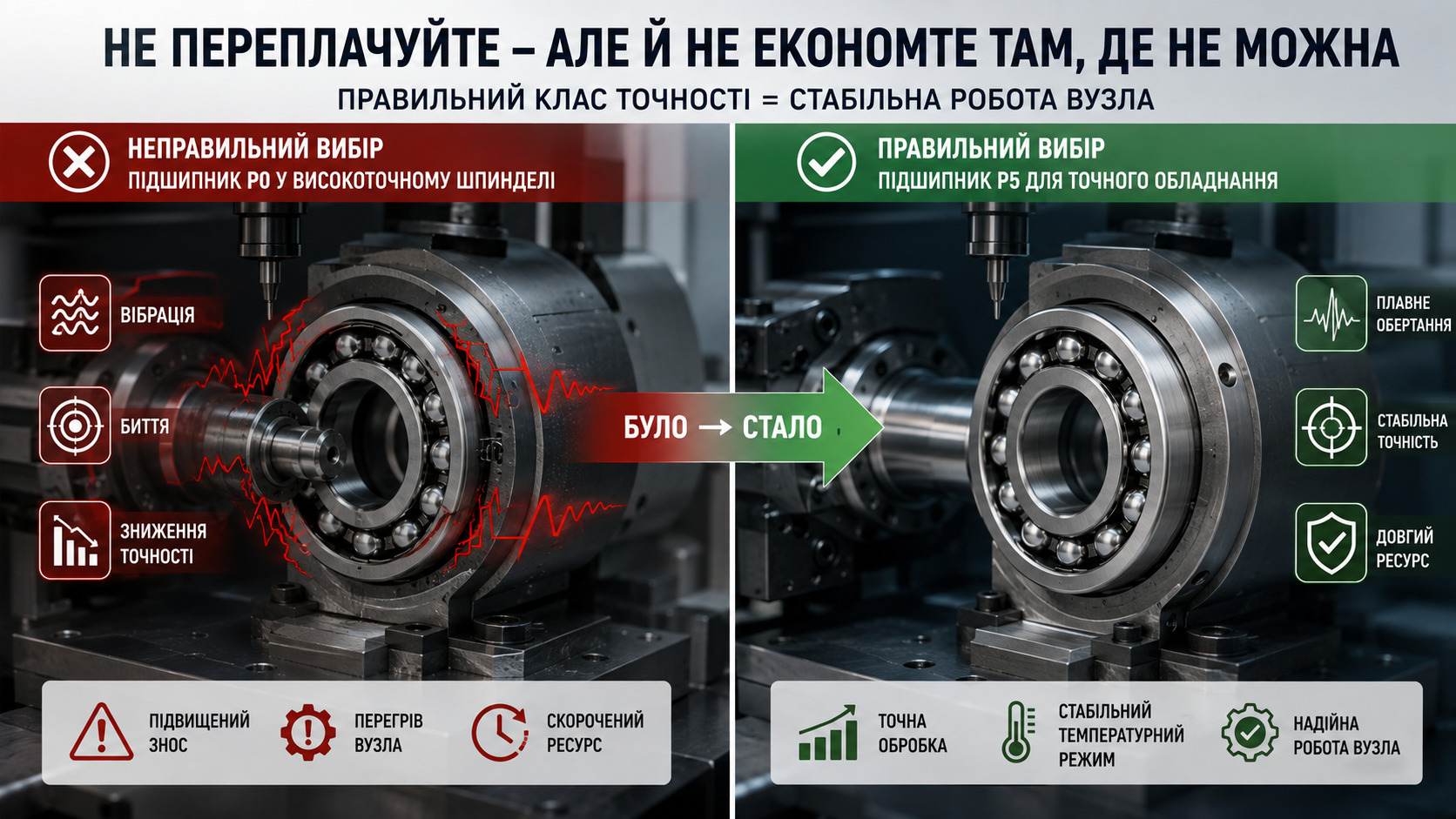

1. «Куплю P5 - нехай буде запас». Звучить розумно. На практиці - не завжди. Підшипник підвищеної точності вимагає відповідних посадок, попереднього натягу і жорсткіших допусків на корпус і вал. Якщо все це не виконано - ви просто переплатили, не отримавши жодної переваги.
2. Змішування класів в одному вузлі. Коли в двохопорному шпинделі стоять підшипники різних класів точності - точність системи визначається найгіршим із них. Завжди.
3. Заміна P5 на P0 «бо виглядає так само». Історія з початку статті - саме про це. Зовні підшипники однакові. Всередині - різні допуски, різне биття, різний результат у вузлі.
4. Плутанина ISO і ГОСТ при замовленні. Вказати «клас 5» без уточнення системи - означає створити підґрунтя для помилки. Завжди уточнюйте: P5 за ISO або клас 5 за ГОСТ 520. Це одне й те саме - але краще говорити чітко.

Немає поганих класів точності - є неправильний вибір під конкретне завдання. Щоб не помилитися, достатньо відповісти на три запитання:

• Яка швидкість обертання у вузлі?
• Які вимоги до биття та точності обертання висуває конструкція?
• Який клас точності вказано в оригінальній документації або у виробника обладнання?

Якщо відповіді на ці запитання є - клас точності обирається однозначно. Якщо документація втрачена, обладнання нестандартне або умови експлуатації змінилися - ми рекомендуємо не вгадувати, а проконсультуватися з фахівцем. Опис вузла, оберти і характер навантаження - цього достатньо, щоб підібрати оптимальний варіант. Можете не сумніватися.
