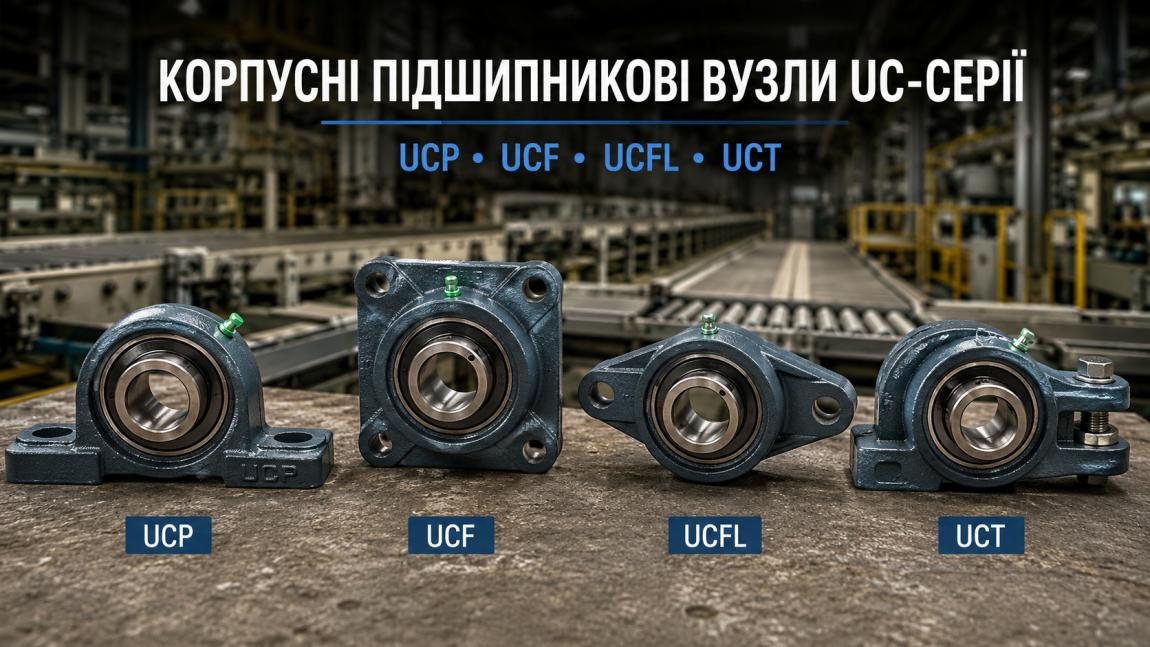

Корпусні підшипники UCP, UCF, UCFL, UCT: маркування, застосування та підбір

Уявіть типову ситуацію на виробництві: вал змонтовано, привід підключено, обладнання запущено - і через тиждень опора починає грітися й гудіти. Причина проста: підшипниковий вузол підібрали "на око", за принципом "приблизно підходить". Знайомо? Адже саме так і трапляється більшість несподіваних зупинок обладнання.

Корпусні підшипникові вузли серії UC - одні з найпоширеніших у загальнопромисловому машинобудуванні. Їх можна зустріти на конвеєрах, вентиляторах, пакувальних лініях, сільськогосподарській техніці та десятках інших механізмів. Однак не всі типи однаково підходять для кожного завдання. UCP, UCF, UCFL і UCT - це не просто різні корпуси, а чотири різних інженерних рішення з різною логікою застосування.

У цій статті ми розберемо маркування, конструктивні відмінності, алгоритм підбору та найбільш поширені помилки - щоб наступний вибір був усвідомленим і обдуманим.

Корпусний підшипниковий вузол - це готова збірка, яка складається з двох основних елементів:

• Вкладиш (insert bearing) - кульковий підшипник спеціальної конструкції зі сферичною зовнішньою поверхнею зовнішнього кільця;
• Корпус - литий елемент із сірого чавуну або штампованої сталі з посадковим гніздом під вкладиш.

Ключове конструктивне рішення - сферична зовнішня поверхня вкладиша в поєднанні зі сферичним гніздом корпусу. Це дозволяє вузлу компенсувати кутове перекошування вала в межах 2-3°, що критично важливо в реальних умовах монтажу, де досягти ідеального вирівнювання вкрай складно.

Вбудовані ущільнення - як правило, подвійні гумові манжети типу 2RS - захищають робочу зону від потрапляння пилу, вологи та забруднень, а також утримують заводське мастило всередині вузла.

Кріплення вала у вкладиші реалізується двома способами:

• Ексцентрикова втулка - кільце з ексцентричним буртиком, яке при повороті відносно вала самозаклинюється. Простий і надійний метод для помірних навантажень;
• Стопорний гвинт (set screw) - один або два бокові гвинти, що фіксують вкладиш до вала. Простіше монтується, але вимагає контролю затягування при вібрації.

Адже саме комплектність і універсальність роблять вузли UC-серії такими популярними: їх встановлюють без спеціальних інструментів, а заміна в польових умовах займає мінімум часу.

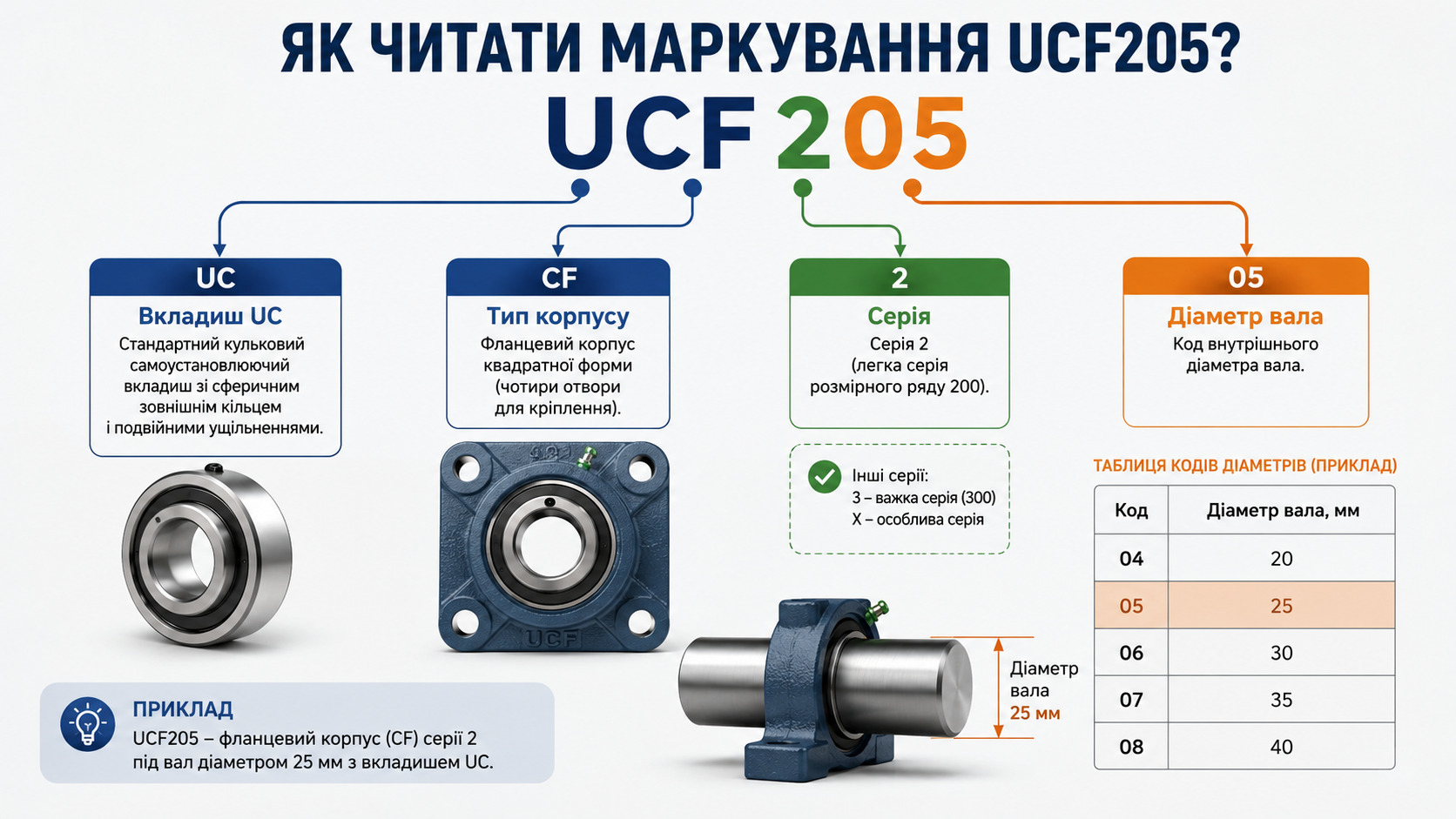

Багатьох, хто вперше стикається з цією номенклатурою, збиває з пантелику саме позначення - "UCF205" або "UCFL204". Адже за кожним символом прихована конкретна технічна інформація. Розберемо логіку по частинах.

Загальна структура маркування:

[Тип корпусу][Тип вкладиша][Серія][Код діаметра]

• UC - позначення вкладиша (Universal/Insert Bearing). Це стандартний кульковий самовстановлювальний вкладиш зі сферичним зовнішнім кільцем і подвійними ущільненнями;
• P / F / FL / T / FC / PA - тип корпусу (про це докладно в наступному розділі);
• 2 (перша цифра після букв) - серія підшипника. Серія 2 означає розмірний ряд 200 (легка серія);
• Останні дві цифри - код внутрішнього діаметра вкладиша.

Код діаметра декодується за стандартною таблицею:

Ось тут і починається найцікавіше. Адже саме тип корпусу визначає, як вузол кріпиться до конструкції, в якому напрямку сприймає навантаження і наскільки зручний при монтажі. Вибрати не той тип - означає або ускладнити складання, або отримати слабке місце в механізмі.

UCP - стійковий корпус (Pillow Block)

Найпоширеніший тип у машинобудуванні. Корпус має овальну або прямокутну основу з двома кріпильними отворами, розташованими по осі вала. Вал при цьому розташовується паралельно опорній площині.

Типові сфери застосування:

• Конвеєрні системи - роликові та стрічкові;
• Приводні вали вентиляторів і насосів;
• Трансмісійні вали в сільськогосподарській техніці;
• Натяжні та опорні станції.

Коли UCP - ідеальний вибір: якщо вал потрібно встановити над горизонтальною опорною поверхнею і забезпечити монтаж двома болтами по одній осі. Конструкція проста, доступна і швидко замінюється.

Коли UCP не підходить: якщо кріплення виконується до вертикальної стінки або бокової поверхні - у такому разі основа просто не забезпечить жорсткої фіксації.

UCF - фланцевий квадратний корпус (4-bolt Flange)

Квадратний фланець із чотирма болтами по кутах. Це принципово інша філософія кріплення: навантаження розподіляється рівномірно по чотирьох точках, а сам вузол можна монтувати як на горизонтальній, так і на вертикальній поверхні.

Типові сфери застосування:

• Харчове та пакувальне обладнання - де потрібна жорстка фіксація без зміщень;
• Вертикальні стінки та рами верстатів;
• Мішалки, дозатори, конвеєри з боковим розташуванням приводів;
• Сільськогосподарська техніка - зернові шнеки, транспортери.

Перевага перед UCP: чотири точки кріплення дають значно більшу жорсткість вузла. При вібраційних навантаженнях або коли кріплення відчуває зсувні зусилля - UCF виграє.

UCFL - фланцевий овальний корпус (2-bolt Flange)

Компроміс між UCP і UCF. Овальний фланець кріпиться двома болтами, але, на відміну від UCP, вал розташований перпендикулярно до опорної поверхні - тобто вузол кріпиться до стінки або плити "лицем".

Типові сфери застосування:

• Легке машинобудування та приладобудування;
• Текстильне обладнання;
• Натяжні станції з обмеженим простором;
• Пакувальні та фасувальні машини.

Обмеження: два болти замість чотирьох означають меншу несучу здатність порівняно з UCF при тій самій серії. Для важких навантажень UCFL - не найкращий вибір. Зате монтаж значно швидший.

UCT - корпус із натяжним механізмом (Take-up)

Принципово інша конструкція. UCT - це корпус із різьбовим штоком, який дозволяє переміщати підшипниковий вузол уздовж направляючої рами для регулювання натягу ременя або ланцюга. Сам по собі UCT не кріпиться болтами до конструкції безпосередньо - він переміщається по рамі та фіксується контргайкою після регулювання.

Типові сфери застосування:

• Натяжні пристрої клинопасових передач;
• Ланцюгові натяжники в приводах транспортерів;
• Системи натягу в деревообробному та гірничодобувному обладнанні.

Як працює регулювання: шток угвинчується або вигвинчується відносно рами, зміщуючи вузол і змінюючи натяг. Після досягнення потрібного положення шток фіксується двома контргайками з обох боків рами.

Важливо: UCT завжди застосовується в комплекті з направляючою рамою відповідного типорозміру. Одиночне встановлення UCT без рами позбавлене сенсу.

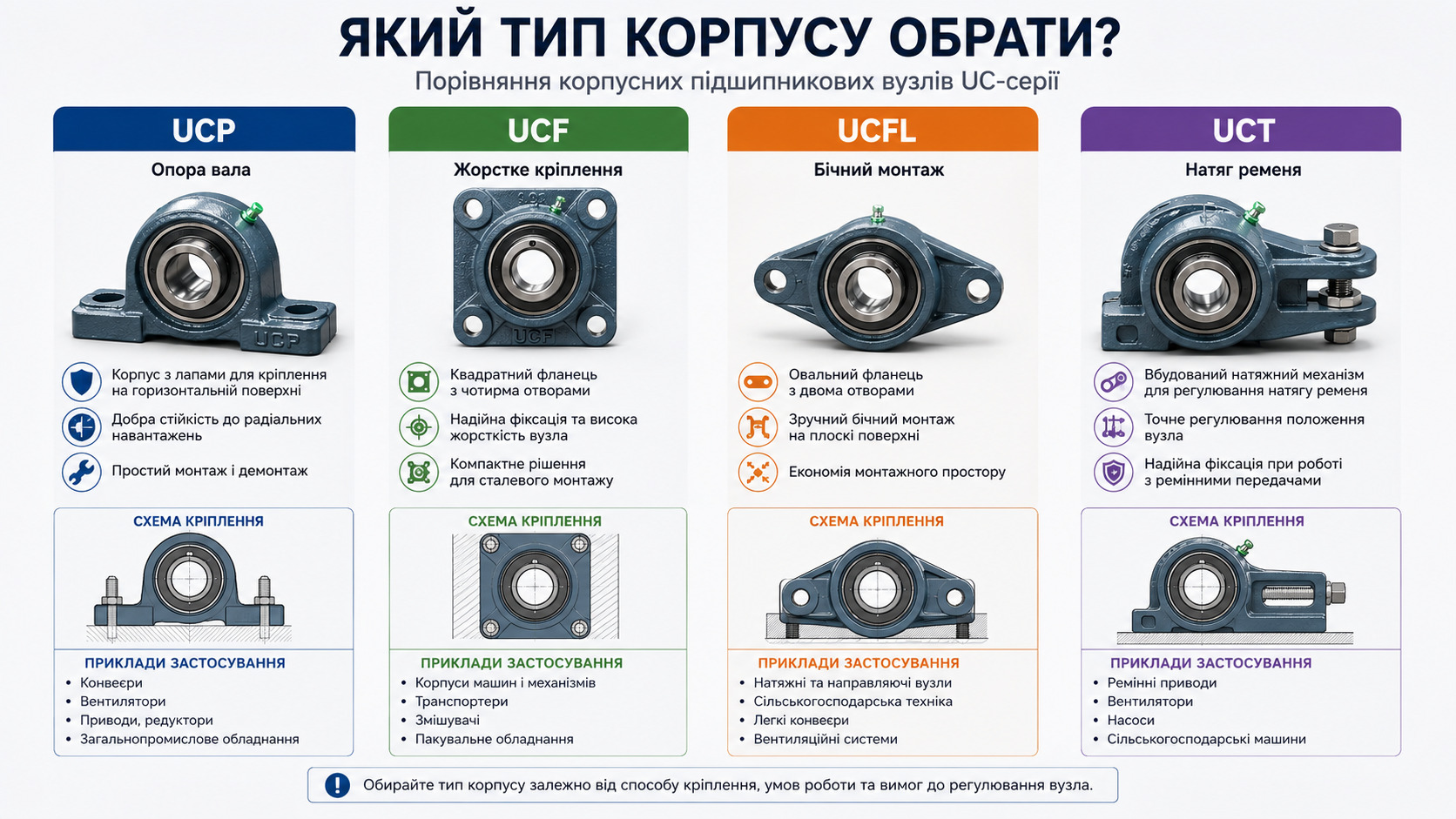

Зведене порівняння чотирьох типів

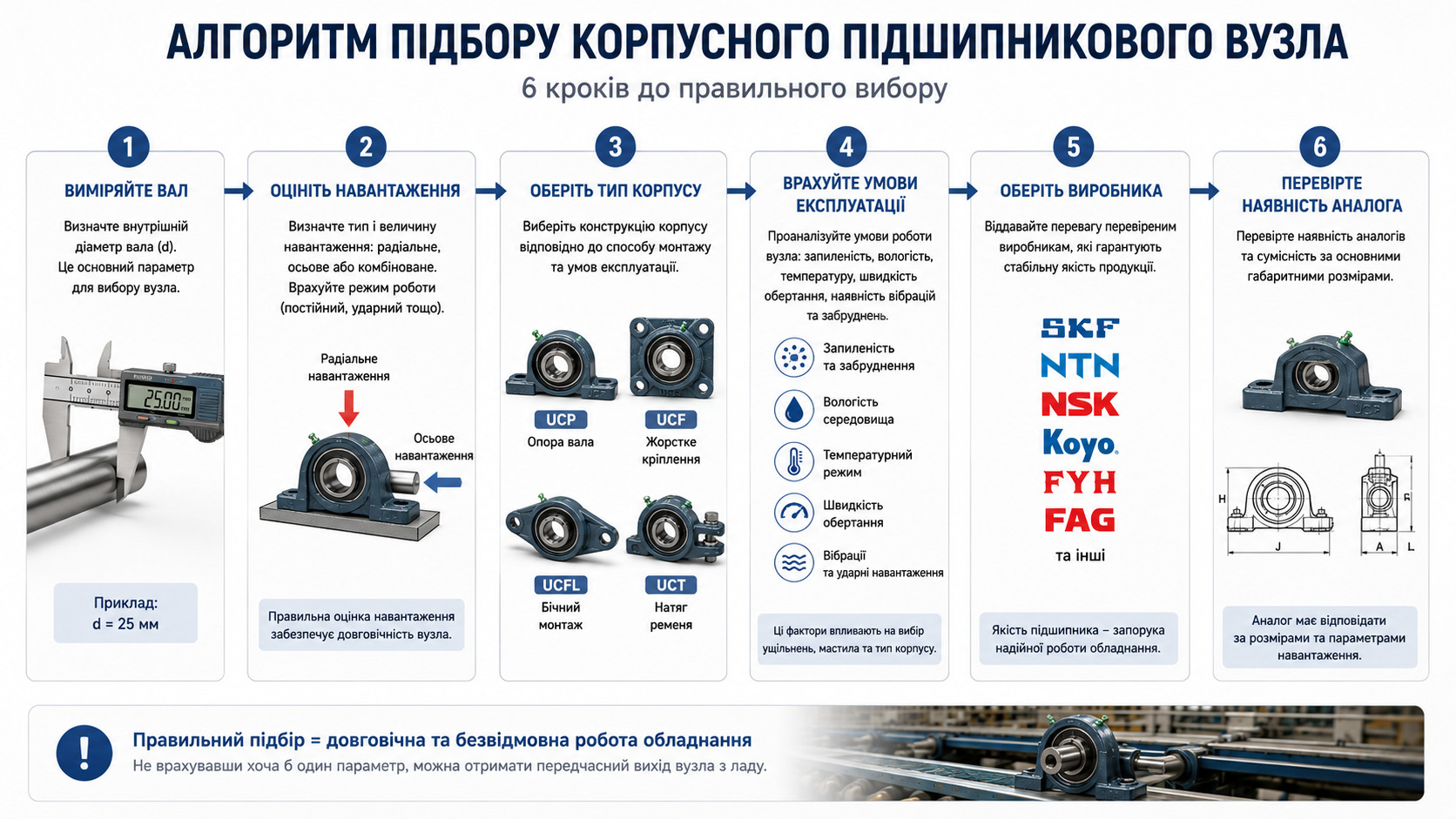

Адже саме тут більшість і допускає помилки - беруть "приблизно підходящий" типорозмір або орієнтуються лише на діаметр вала, ігноруючи інші фактори. Ми рекомендуємо діяти послідовно.

Крок 1. Визначити діаметр вала

Це відправна точка. Вимірюємо діаметр вала в посадковому місці та вибираємо відповідний код із таблиці маркування. Ніяких "трохи більше" - вкладиш повинен сідати на вал точно.

Якщо вал дюймовий - шукаємо відповідну дюймову версію. Наприклад, для вала 1" потрібен код "-16" (25,4 мм), а не стандартний "-05" (25 мм). Різниця 0,4 мм - і монтаж вже не вийде без зусиль.

Крок 2. Оцінити тип і напрямок навантаження

• Радіальне навантаження - основне для UC-серії, справляється добре;
• Осьове навантаження - UC-серія сприймає його обмежено. При значних осьових зусиллях потрібні вузли з конічними або упорними підшипниками;
• Комбіноване навантаження - допустиме при помірних значеннях осьової складової.

Крок 3. Вибрати тип корпусу

Виходимо з конструкції: куди кріпиться вузол, в якому напрямку, скільки болтів доступно, чи потрібне регулювання положення. Використовуйте зведену таблицю з попереднього розділу.

Крок 4. Врахувати умови середовища

• Температура: стандартні вузли розраховані на діапазон від -20°C до +100°C. Для екстремальних умов - спеціальні виконання;
• Вологість та агресивні середовища: при регулярному контакті з водою, кислотами, мийними засобами - вибираємо виконання з нержавіючої сталі (SS);
• Пил і абразив: у важких умовах шукаємо вузли з посиленими лабіринтними ущільненнями або встановлюємо додатковий захист;
• Харчове виробництво: обов'язкове виконання з нержавіючої сталі з харчовим мастилом і гладкими зовнішніми поверхнями корпусу.

Крок 5. Вибрати виробника та клас якості

Тут немає універсальної відповіді - все залежить від вимог до ресурсу і бюджету. Докладніше про бренди - в наступному розділі.

Крок 6. Перевірити наявність і альтернативи

Якщо потрібного типорозміру немає в наявності - не поспішайте брати "що є". Перевірте:

• Можливість заміни тільки вкладиша, без корпусу - якщо корпус справний;
• Аналоги в інших виробників: маркування UC-серії уніфіковане і взаємозамінне між брендами при однаковому позначенні;
• Наявність під замовлення - більшість постачальників комплектує нестандартні позиції за 3-7 днів.

Не поспішайте бігти за найдешевшим варіантом або, навпаки, переплачувати за преміум там, де це не потрібно. Ми рекомендуємо ділити ринок на три сегменти - і вибирати усвідомлено.

Преміум-сегмент: SKF, FAG

Ці виробники задають стандарти якості для галузі. Точність виготовлення, стабільний ресурс, широка технічна документація. Виправдані там, де вартість простою багаторазово перевищує вартість вузла: безперервні виробництва, важке машинобудування, критично важливі приводи.

Середній сегмент: SNR, ZVL Slovakia, CX Poland, KYK

Оптимальне співвідношення ціни та ресурсу для більшості завдань загального машинобудування. Виробляються на нормованому обладнанні з контролем якості. Підходять для конвеєрів, вентиляторів, насосів та іншого стандартного застосування. Саме цей сегмент становить основу асортименту більшості професійних постачальників.

Бюджетний сегмент: FO Bearings, FBJ, VBF та аналоги

Доречні там, де вузол працює в легкому режимі, міняється часто і за планом, а ціна заміни важливіша за ресурс. Однак навіть у бюджетному сегменті є різниця між прийнятною якістю і відвертим браком.

Ознаки неякісного вузла - на що дивитися при отриманні:

• Люфт вкладиша в корпусі з коробки - норма нульова, будь-який відчутний зазор неприпустимий;
• Нерівний шов корпусу, облий лиття в посадковому гнізді;
• Надто м'який метал корпусу - чавун нігтем не дряпається;
• Ущільнення, які легко деформуються пальцем або вже підтиснуті з перекосом;
• Відсутність маркування або нечітке клеймо на вкладиші.

Сертифікати та гарантія: добросовісний постачальник надає сертифікати якості на партію. Це не просто папір - це підтвердження того, що партія пройшла вхідний контроль.

Навіть найякісніший вузол вийде з ладу достроково, якщо змонтувати його неправильно. Адже більшість ранніх відмов корпусних підшипників - наслідок не заводського браку, а помилок при встановленні.

Посадка вала у вкладиш з ексцентриковою втулкою:

1. Надіти вузол на вал, не затягуючи болти корпусу;
2. Повернути ексцентрикову втулку в напрямку обертання вала до упору;
3. Зафіксувати стопорним гвинтом втулки. Момент затягування - строго за таблицею виробника;
4. Тільки після цього - остаточно затягнути болти корпусу.

Вирівнювання при встановленні кількох вузлів на одному валу:

Усі корпуси повинні бути вирівняні в одну лінію до затягування болтів. Натяг одного корпусу при перекошеному сусідньому - прямий шлях до передчасного зносу. Ми рекомендуємо використовувати натягнутий шнур або лазерний рівень при монтажі трьох і більше вузлів у лінію.

Змащування:

• Заводська закладка мастила розрахована на певний ресурс - як правило, 5 000-10 000 годин при помірних умовах;
• Вузли з прес-маслянкою (суфікс G) дозволяють додавати мастило в процесі роботи - робити це потрібно регулярно, малими порціями;
• Надлишок мастила так само шкідливий, як і його нестача: перегрів, видавлювання через ущільнення, забруднення.

Ознаки зносу - коли час міняти:

• Підвищений шум або нехарактерне гудіння при роботі;
• Нагрів корпусу вище 70-80°C у штатному режимі;
• Вібрація, якої не було при первинному пуску;
• Видимий осьовий або радіальний люфт вала у вузлі.

Корпусні підшипникові вузли UC-серії - це не універсальна відповідь на всі питання, а набір спеціалізованих рішень. Правильний вибір починається з розуміння того, де і як працюватиме вузол.

• UCP - коли потрібна проста і швидка опора вала над горизонтальною поверхнею;
• UCF - коли важлива жорсткість кріплення і монтаж виконується на стінці або плиті з чотирма точками фіксації;
• UCFL - коли конструкція вимагає бокового кріплення з двома болтами і навантаження помірні;
• UCT - виключно для натяжних пристроїв, у парі з направляючою рамою.

Підбирайте з розумом, монтуйте за правилами - і вузол відпрацює свій ресурс повністю. Можете не сумніватися.
