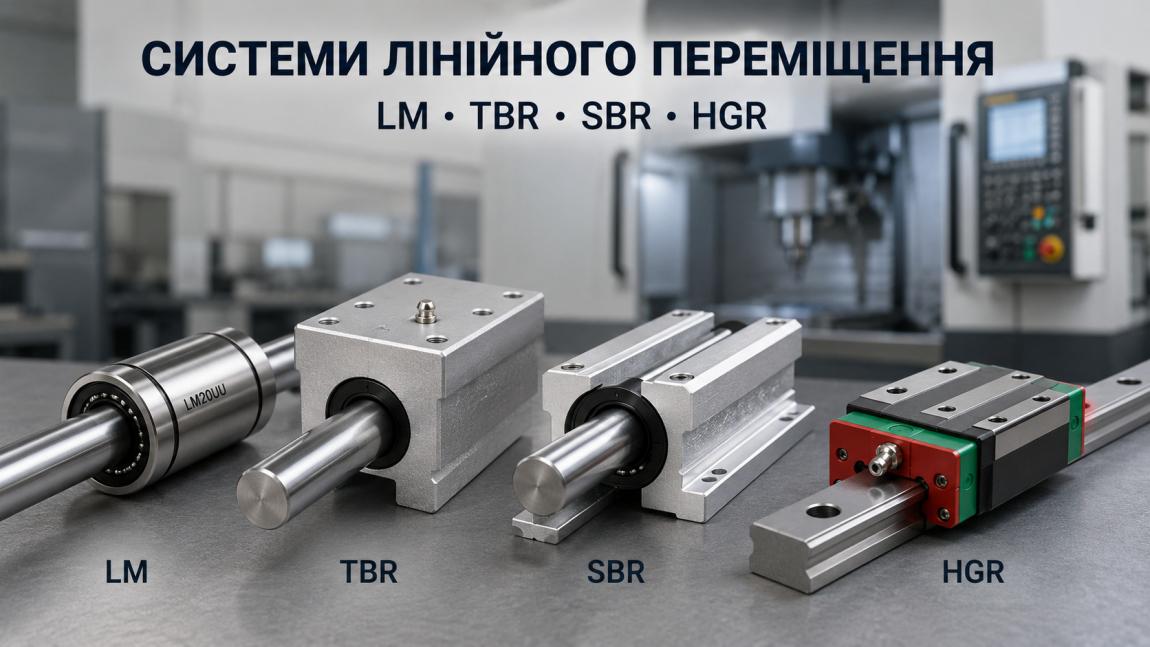

Лінійні підшипники, каретки та направляючі вали (серії LM, TBR, SBR, HGR): компоненти для ЧПК-станків та ліній автоматизації

Уявіть: портальний фрезер заходить у робочий цикл, шпиндель опускається - і замість чіткого різу інструмент веде вбік. Або пакувальна лінія раптом починає «жувати» плівку, бо каретка штовхача втратила плавність ходу. Знайома картина? Причина в більшості випадків одна - проблема у вузлі лінійного переміщення.

Адже будь-який автоматизований рух починається саме тут: вал, рейка, підшипник, каретка. Ці компоненти не на виду, їх не помічають, поки все працює. Зате коли щось іде не так - наслідки відчуває весь верстат.

У цій статті ми розберемо повну лінійку компонентів для лінійного переміщення: від простих кулькових втулок серії LM до прецизійних профільних напрямних HGR. Розберемо конструкцію, маркування, типові помилки при виборі та монтажі. І допоможемо визначитися, що саме потрібно вашому завданню.

Лінійне переміщення - це рух по прямій: вперед-назад, вгору-вниз, вліво-вправо. Здається, нічого складного. Однак забезпечити цей рух точно, плавно, з мінімальним люфтом і без зносу за розумний термін - завдання інженерне.

Там, де деталі обертаються, використовують радіальні підшипники. Там, де вони рухаються лінійно - потрібна зовсім інша механіка. Саме тому не можна просто «поставити будь-який підшипник» - обертальний вузол не впорається із завданням лінійного ходу.

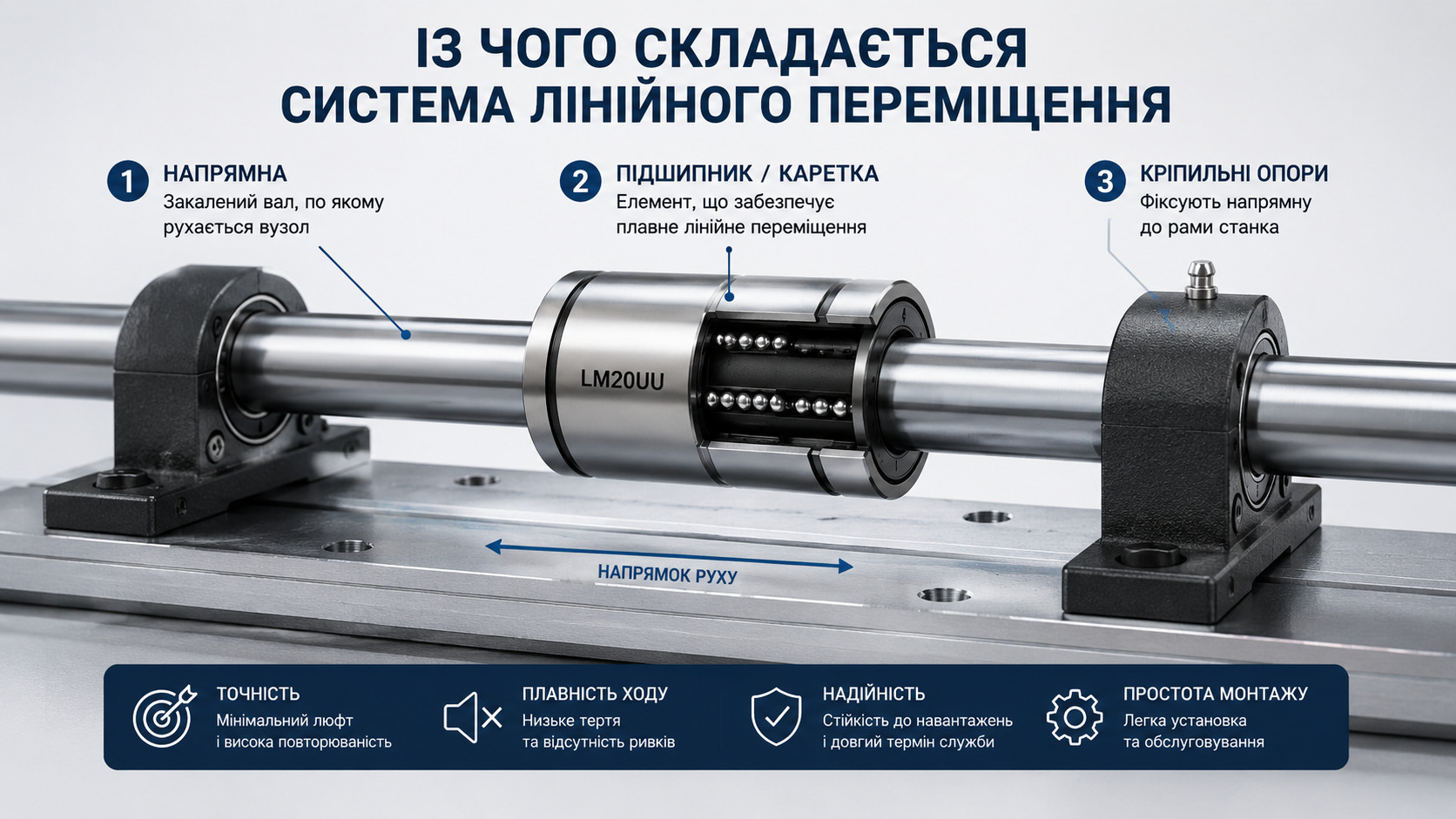

Повна система лінійного переміщення складається з трьох елементів:

• Напрямна - вал або рейка, по якій рухається вузол
• Підшипник або каретка - елемент, що забезпечує ковзання або кочення
• Кріпильні опори - фіксують напрямну до рами верстата

Без розуміння цієї трійки будь-який вибір компонентів перетворюється на лотерею. Тому почнемо з першого рівня - лінійних підшипників серії LM.

Де все це застосовується? Скрізь, де є кероване переміщення:

• ЧПК-фрезери та гравери
• 3D-принтери та SLA-установки
• Лазерні та плазмові верстати
• Пакувальні та фасувальні лінії
• Медичне обладнання та лабораторні автомати
• Робототехніка та маніпулятори

Серія LM - це класичні кулькові лінійні втулки. Всередині циліндричного корпусу розташовані доріжки з кульками, які рециркулюють по замкнутому контуру. Втулка надівається на загартований вал і рухається вздовж нього з мінімальним тертям.

Конструкція перевірена десятиліттями. Саме тому LM-підшипники досі залишаються найпоширенішим рішенням для легких і середніх навантажень.

Розшифрування маркування

Розібратися в позначеннях нескладно, якщо знати логіку:

• LM - базова циліндрична втулка (стандартна метрична серія)
• LME - європейська метрична серія (інші зовнішні діаметри, позначення KB у деяких брендів)
• LMF - фланцеве виконання з круглим фланцем
• LMK - фланцеве виконання з квадратним фланцем
• LMH - подовжене виконання зі збільшеною довжиною корпусу

Число після буквеного позначення - внутрішній діаметр у міліметрах. Наприклад, LM20 - це втулка під вал діаметром 20 мм.

Суфікси - важлива деталь при виборі

Суфікс у маркуванні вказує на виконання ущільнень. А це безпосередньо впливає на те, де підшипник працюватиме нормально, а де - ні.

Адже помилка з суфіксом обходиться дорого: відкритий підшипник у запиленій зоні деревообробного верстата не проживе й сезону.

Діапазон діаметрів

Лінійка LM охоплює внутрішні діаметри від 6 до 60+ мм. Логіка вибору діаметра проста:

• 6-10 мм - мініатюрна автоматика, легкі 3D-принтери, лабораторні пристрої
• 12-20 мм - настільні ЧПК-фрезери, лазерні гравери, середні 3D-принтери
• 25-30 мм - портали середнього формату, пакувальні механізми
• 35-60 мм - важкі верстати, промислові маніпулятори

Бренди на українському ринку

На ринку представлені кілька виробників з різним співвідношенням ціни та якості:

Типові помилки при виборі LM-підшипника

• Вибирати за ціною, не дивлячись на суфікс ущільнення
• Ставити LM без перевірки твердості вала (м'який вал розіб'є доріжки за кілька тижнів)
• Ігнорувати зазор між валом і втулкою - посадка H7/g6 обов'язкова
• Купувати підшипник «на виріст» за діаметром - люфт вбиває точність

Напрямні вали - по чому все це рухається

Навіть найякісніший LM-підшипник швидко вийде з ладу, якщо вал під нього підібрати неправильно. Адже вал - це не просто «труба потрібного діаметра». Це прецизійна деталь із жорсткими вимогами до твердості, прямолінійності та чистоти поверхні.

Види напрямних валів

• Суцільні загартовані вали - найпоширеніший варіант. Поверхня загартована до HRC 60+, шліфована до Ra 0,4 і менше. Працюють у парі з будь-якими LM-підшипниками.
• Вали з опорними блоками - постачаються у зборі з алюмінієвими або сталевими опорами для кріплення до рами. Зручні при монтажі.
• Порожнисті вали - полегшений варіант для довгих прольотів, де критична маса конструкції.

Чому м'який вал вбиває підшипник

Кульки в LM-підшипнику працюють при контактному тиску в кілька сотень МПа. Якщо поверхня вала недостатньо тверда, кульки буквально «вминаються» в метал, утворюючи канавки. Після цього підшипник починає смикатися, з'являється шум, точність втрачається. І жоден виробник втулки за це відповідальності не несе - бо винен вал.

Мінімальна твердість поверхні вала для роботи з LM-підшипниками - HRC 58-62.

Матеріали та покриття

• Хромована сталь (G2-G3) - стандарт для більшості застосувань. Тверде покриття, хороша зносостійкість, розумна ціна.
• Нержавіюча сталь - для харчової промисловості, медобладнання, вологих середовищ. Дорожче, але незамінна там, де корозія неприпустима.

Стандартні діаметри та їх зв'язок із серією LM

Діаметр вала завжди відповідає внутрішньому діаметру підшипника. Стандартний ряд: 6, 8, 10, 12, 13, 16, 20, 25, 30, 35, 40, 50, 60 мм. При цьому важливо враховувати допуск вала - для LM-підшипників рекомендується поле допуску g6.

Серія TBR - це наступний рівень готовності. Замість того щоб окремо закуповувати LM-втулку і придумувати для неї корпус, ви отримуєте готовий блок: втулка вже запресована в алюмінієвий корпус з отворами для монтажу.

Конструкція та переваги

Блок TBR складається з:

• Алюмінієвого корпусу з монтажними отворами
• Стандартного LM-підшипника всередині
• Фіксувальних кілець або стопорів

Головна перевага - швидкість монтажу. Не потрібно проектувати посадковий вузол: берете блок, прикручуєте до рами, надіваєте на вал. Готово.

Типорозміри та застосування

Зв'язка «вал + дві опори + два блоки TBR» - це базовий і найдоступніший вузол для DIY-верстатів і бюджетних ЧПК. Саме тому TBR такий популярний серед самобудівників і невеликих майстерень.

SBR - це вже не просто блок на вал, а готовий модуль напрямної. Каретка SBR рухається не по голому валу, а по валу, встановленому на двох стійках-опорах. Вал, стійки та сама каретка - це єдиний комплект, який продається і монтується разом.

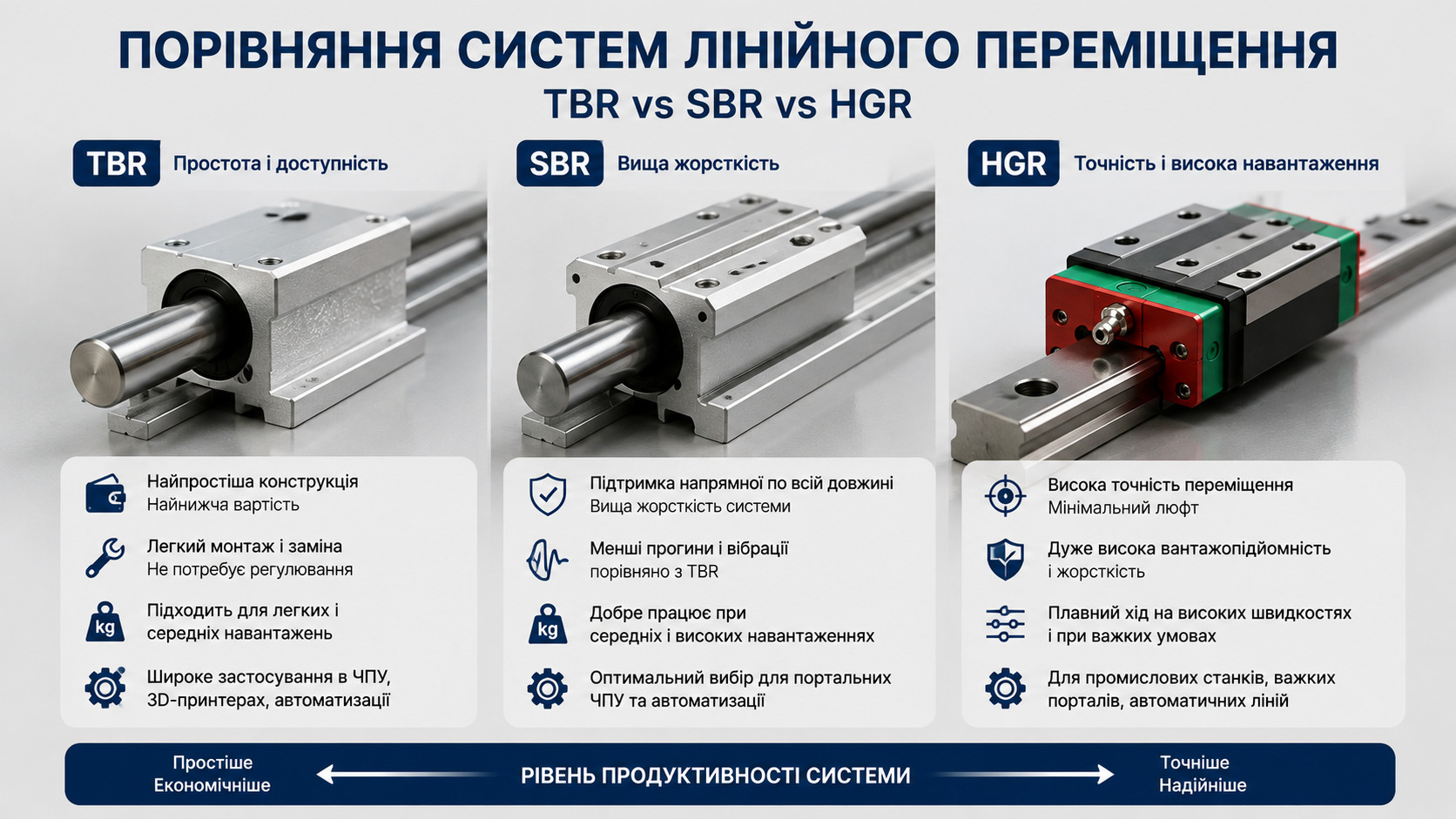

Чим SBR відрізняється від TBR

Ключова відмінність - у жорсткості. Блок TBR тримається за вал тільки через кульки. При бічному або консольному навантаженні це створює момент, який прагне «перекосити» підшипник. SBR вирішує цю проблему за рахунок двох підшипників всередині однієї каретки, рознесених по довжині. Це принципово знижує чутливість до консольних навантажень.

• TBR - краще там, де навантаження переважно радіальне, вздовж осі руху
• SBR - краще там, де є консольний виліт інструменту або навантаження прикладене не по центру

Типорозміри SBR

При монтажі SBR важливо досягти паралельності двох напрямних в одній осі. Відхилення більше 0,1 мм на метр довжини призведе до того, що каретки почнуть «пертися» одна на одну - знос різко прискориться.

Якщо серії LM, TBR і SBR - це добротний робочий клас, то HGR - вже інша ліга. Профільні рейкові напрямні використовуються там, де вальні системи досягають межі своїх можливостей: висока точність, жорстке навантаження, висока цикличність.

Принципова відмінність від вальних систем

У системі «вал + LM/TBR/SBR» контакт кульок із напрямною відбувається по круглій поверхні. Це обмежує несучу здатність і жорсткість - вал прогинається під навантаженням, а кульки тиснуть в одну точку.

У HGR все інакше. Рейка має профільні доріжки, по яких кульки в каретці рухаються з чотириточковим контактом. Це дає:

• Значно більшу несучу здатність при тому ж габариті
• Можливість сприймати навантаження з будь-якого напрямку (радіальні, осьові, перекидні моменти)
• Жорсткість системи на порядок вище, ніж у вальних напрямних
• Точність позиціювання від 3-5 мкм у прецизійних класах

Типорозміри HGR та логіка вибору за навантаженням

Класи точності

Виробники HGR-напрямних пропонують кілька класів точності. Що вищий клас - то жорсткіші допуски на паралельність доріжок і то вища ціна:

• H (Normal) - стандартний клас для більшості промислових застосувань
• P (High) - підвищена точність, для ЧПК з вимогами до повторюваності менше 10 мкм
• SP (Super) - для прецизійних верстатів і координатних машин
• UP (Ultra) - вищий клас, для вимірювального обладнання та шліфувальних центрів

Попередній натяг - що це і навіщо

Попередній натяг - це заздалегідь створене зусилля між кульками каретки та доріжками рейки. Він усуває люфт і підвищує жорсткість системи. Позначається як ZO, Z1, Z2 (від нульового до важкого натягу):

• ZO - нульовий натяг, мінімальне зусилля ходу, для легких навантажень
• Z1 - легкий натяг, стандарт для більшості верстатів
• Z2 - середній натяг, для високих динамічних навантажень і вібрацій

Важливо розуміти: що вищий натяг - то вища жорсткість, але й то вище зусилля переміщення. Тому вибирати Z2 «про всяк випадок» не варто - це зайве навантаження на привід.

Коли різниця в ціні виправдана

HGR коштує дорожче SBR приблизно в 3-5 разів за погонний метр з каретками. Однак ця різниця окупається, якщо:

• Точність позиціювання критична (менше 0,05 мм)
• Навантаження високі та різноспрямовані
• Цикличність висока (мільйони циклів на рік)
• Переробка верстата обійдеться дорожче, ніж правильний вибір з першого разу

Саме тому ми говоримо: переплатити за рейку дешевше, ніж переробляти верстат.

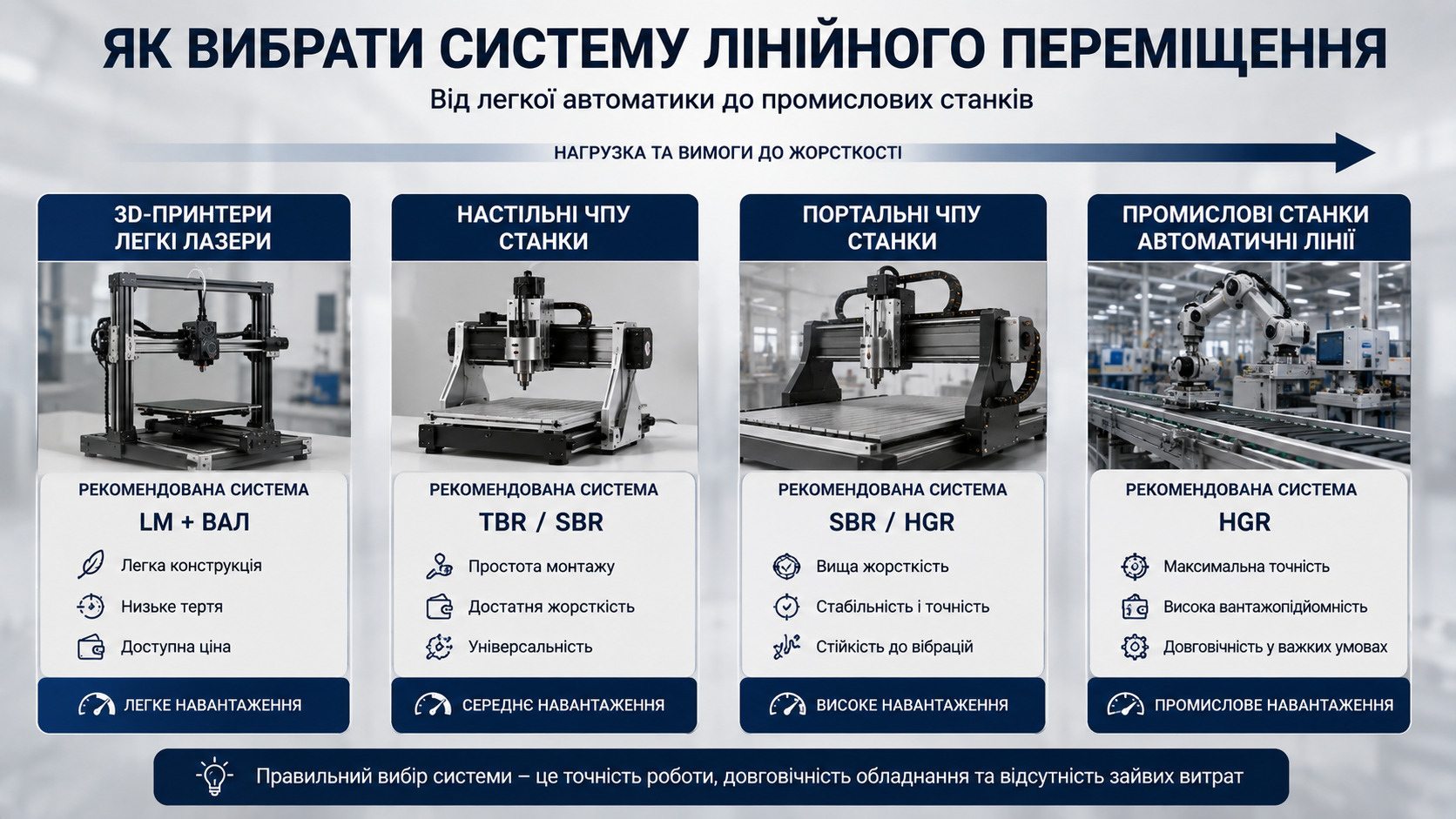

Щоб не губитися в деталях, ось зведена таблиця за ключовими критеріями:

Ми рекомендуємо орієнтуватися на таку логіку:

• 3D-принтер, легкий лазерний гравер - LM + загартований вал. Навантаження мінімальні, швидкість важливіша за жорсткість, бюджет обмежений.
• Настільний ЧПК-фрезер по дереву та пластику - SBR20 або TBR20. Доступно, просто монтується, справляється із завданням.
• Портальний ЧПК по алюмінію - SBR25 або перехід на HGR20. Тут вже важлива жорсткість під навантаженням фрезерування.
• Промисловий обробний центр - тільки HGR25/HGR30. Жодних компромісів.
• Пакувальна лінія з високою цикличністю - HGR20 з попереднім натягом Z1. Ресурс і надійність важливіші за вартість.
• Координатно-вимірювальна машина - HGR класу SP або UP. Тут рахунок іде на мікрони.

Навіть найякісніші компоненти вийдуть з ладу раніше часу, якщо змонтувати їх неправильно. Адже більшість передчасних відмов лінійних систем - це не проблема якості виробу, а проблема монтажу або обслуговування.

Паралельність - головна вимога

Для будь-якої пари напрямних в одній осі паралельність критична. Допуски:

• Для вальних систем (SBR, TBR) - не більше 0,1-0,2 мм на метр довжини
• Для профільних HGR - не більше 0,02-0,05 мм на метр залежно від класу точності

Перевіряється індикатором годинникового типу по кількох точках вздовж напрямної. Не нехтуйте цим кроком - ціна помилки тут висока.

Змащення - чим, скільки і як часто

Лінійні підшипники потребують змащення. Без нього кульки працюють за принципом «метал по металу» - знос багаторазово прискорюється.

• Пластичне мастило (літієве, NLGI 2) - підходить для більшості умов. Закладається при монтажі, оновлюється кожні 3-6 місяців при нормальній експлуатації.
• Масло (ISO VG 32-68) - для високошвидкісних застосувань і систем із централізованим змащенням.
• Суха змазка (PTFE-покриття) - для чистих приміщень і харчової промисловості, де неприпустиме потрапляння масла на продукт.

Частота змащення залежить від умов: що вища швидкість і навантаження - то частіше. При роботі в запилених умовах - удвічі частіше стандартного регламенту.

Захист від забруднень

Стружка, пил і абразив - головні вороги лінійного підшипника. Навіть з ущільненнями UU тверді частинки рано чи пізно проникають усередину. Тому:

• Використовуйте захисні скребки та кожухи там, де є стружка
• Встановлюйте гармошки або стрічкові захисти на відкриті ділянки рейки
• Регулярно очищайте поверхню вала від налиплого бруду

Ознаки зносу, які не можна ігнорувати

• Поява характерного шуму або тріскання при русі
• Відчутний люфт при похитуванні каретки рукою
• Нагрів підшипника або каретки в робочому режимі
• Погіршення точності позиціювання без видимих причин
• Сліди іржі або піттингу на поверхні вала

Якщо хоча б одна з цих ознак присутня - відкладати заміну не варто. Зношений підшипник на напрямній - це не просто питання точності, це питання якості всього, що виробляє верстат.

Підібрати лінійні підшипники, блоки TBR, каретки SBR або напрямні можна в інтернет-магазині PromTehImport (promtehimport.com.ua). У каталозі представлені всі ключові серії в широкому діапазоні типорозмірів: від LM06 до великих фланцевих виконань. Більшість позицій - у наявності, під замовлення - термін поставки 5 днів. Кожна позиція супроводжується сертифікатом якості.

Зручна система фільтрації на сайті дозволяє підібрати потрібний підшипник одразу за кількома параметрами: внутрішнім діаметром, зовнішнім діаметром, висотою та брендом. Це економить час - особливо коли потрібно підібрати заміну за розмірами, не знаючи точного позначення.

На що звертати увагу в картці товару

• Внутрішній діаметр - повинен точно відповідати діаметру вала
• Суфікс ущільнення - UU для забруднених середовищ, OP для чистих і високошвидкісних
• Бренд - для відповідальних вузлів вибирайте CX Poland або аналогічний рівень
• Наявність на складі - не чекайте поставки, якщо верстат стоїть

Як не купити no-name під виглядом відомого бренду

На жаль, ринок не вільний від підробок і пересортиці. Кілька простих правил допоможуть не помилитися:

• Купуйте в офіційних дистриб'юторів або перевірених постачальників із сертифікатами
• Звертайте увагу на якість маркування: у брендових виробів воно чітке, без розмитих літер
• Порівнюйте вагу: контрафакт часто легший за оригінал через тонші стінки корпусу
• Не беріть підшипник без упаковки або з явно кустарною упаковкою - це червоний прапор

Лінійне переміщення - це основа будь-якого верстата і будь-якої автоматичної лінії. І як будь-яка основа, воно або тримає всю будівлю, або стає причиною, через яку все руйнується.

Немає універсальної відповіді на питання «яку систему вибрати». Є завдання, є навантаження, є вимоги до точності і бюджет. LM-підшипник на легкому лазері - відмінне рішення. HGR на бюджетному фрезері з фанери - безглузда трата. І навпаки: вальна система на промисловому обробному центрі - це проблеми, які почнуться раніше, ніж окупиться верстат.

Ми рекомендуємо простий алгоритм: спочатку визначтеся із завданням, потім вибирайте серію, і ніколи не економте на валах і якості монтажу. Правильно підібрана й змонтована система лінійного переміщення працює роками без нагадувань про себе. Саме цього від неї й вимагається.
