Маркування підшипників FAG (Schaeffler): розшифровка суфіксів TVP, XL, X-life та таблиця аналогів з SKF

Тримаєте в руках підшипник FAG і розглядаєте на його торці незрозумілий набір літер і цифр? Знайома ситуація. TVP, XL, X-life - ці позначення виглядають як випадковий набір символів, але насправді кожна літера несе конкретний технічний сенс. Адже маркування підшипника - це не прикраса і не примха виробника, а справжній паспорт виробу, від якого залежить підбір аналога, реальний ресурс деталі та умови, в яких вона взагалі здатна працювати.

У цій статті розберемо маркування FAG по поличках: що означають найпопулярніші суфікси, чим преміальна лінійка X-life відрізняється від звичайного літерного коду, і як підібрати коректний аналог у SKF, не помилившись з ущільненням чи зазором.

FAG - частина концерну Schaeffler, куди також входить бренд INA. Звідси і плутанина: частина технологій і позначень перетинається між брендами, а частина залишається унікальною саме для FAG. Додамо сюди десятиліття розвитку каталогу, регіональні особливості маркування та різні системи позначень у конкурентів - і ось уже досвідчений технолог витрачає час на розшифрування коду замість того, щоб просто поставити деталь у вузол.

При цьому сама логіка маркування досить струнка. Потрібно лише один раз розібратися, з яких блоків вона складається.

Повне позначення підшипника FAG може включати три смислові блоки:

• Префікс - йде перед основним кодом, відповідає за категорію, клас точності чи спеціальне виконання підшипника.
• Базове позначення - ядро коду, зазвичай 3-5 цифр або літерно-цифрова комбінація, яка визначає тип підшипника та його типорозмір.
• Суфікс - йде після базового позначення, кодує сепаратор, тип ущільнення, радіальний зазор, клас точності та переднатяг.

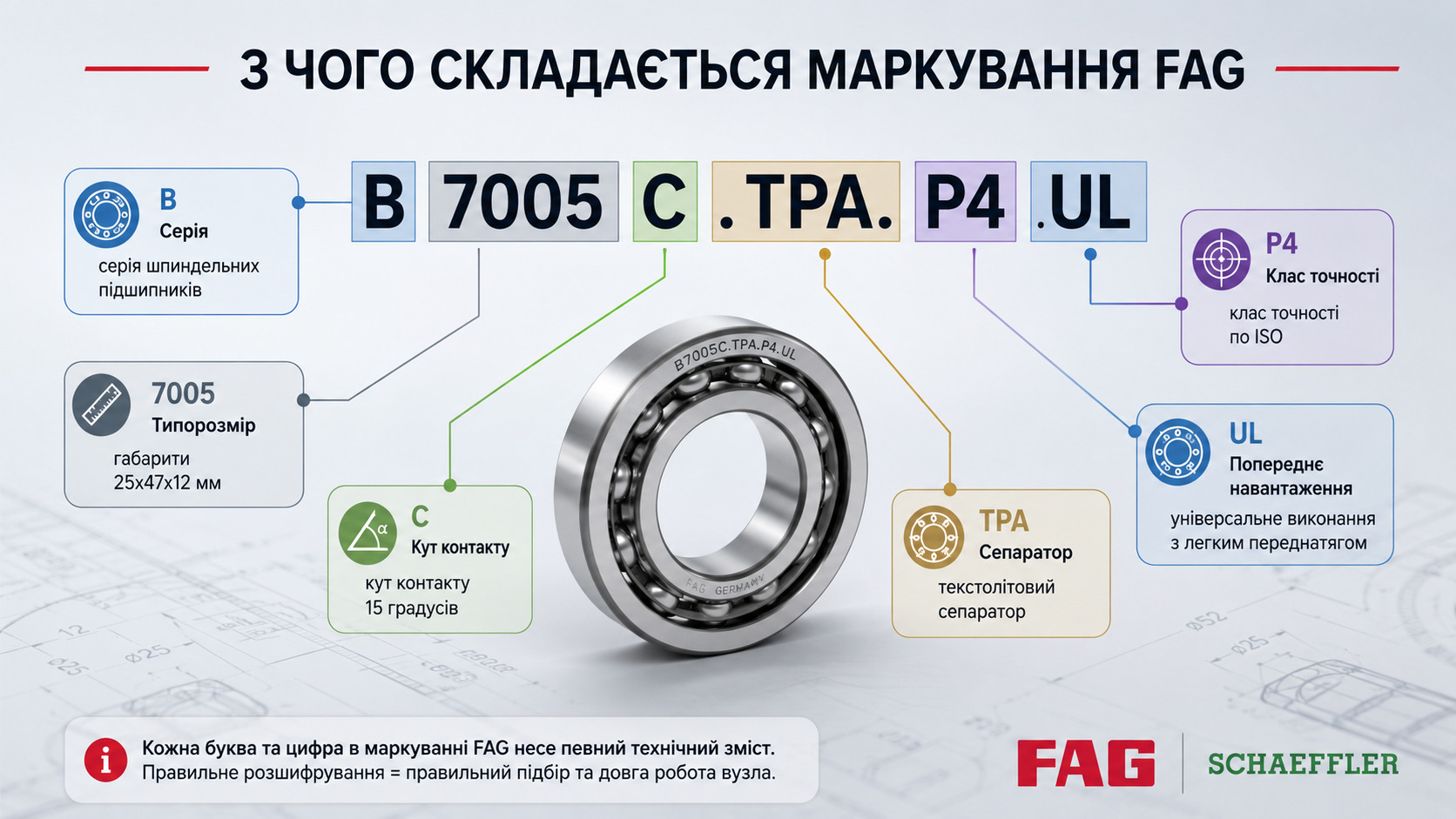

Візьмемо для прикладу реальне позначення шпиндельного підшипника: B7005C.TPA.P4.UL. Розберемо його по частинах.

Як бачите, кожна літера - це не випадковість, а конкретна характеристика. Саме тому розбір суфіксів має сенс робити по кожному блоку окремо.

TVP розшифровується як поліамідний (пластиковий) сепаратор. На перший погляд деталь другорядна, але саме сепаратор багато в чому визначає, як поведе себе підшипник на високих обертах.

Чому це важливо на практиці:

• поліамідний сепаратор значно легший за металевий, а отже - менше інерційних навантажень при обертанні;
• знижується рівень шуму та вібрацій вузла;
• такий сепаратор стійкіший до високих швидкостей обертання, ніж класичний штампований сталевий.

Саме тому підшипники з TVP найчастіше зустрічаються у шпинделях верстатів, високооборотних насосах та іншому обладнанні, де рахунок йде на тисячі обертів за хвилину. Якщо в маркуванні бачимо TVP - це підказка, що перед нами деталь, розрахована саме на такий режим роботи, а не універсальне рішення на всі випадки життя.

Важливо одразу розділити два різних явища. TVP і X - це літерні суфікси всередині коду конкретного підшипника. X-life ж - зовсім інше: це окрема преміальна технологічна лінійка Schaeffler, яка об'єднує продукти одразу двох брендів - FAG та INA. Технологія випускається з 2007 року і постійно розширюється.

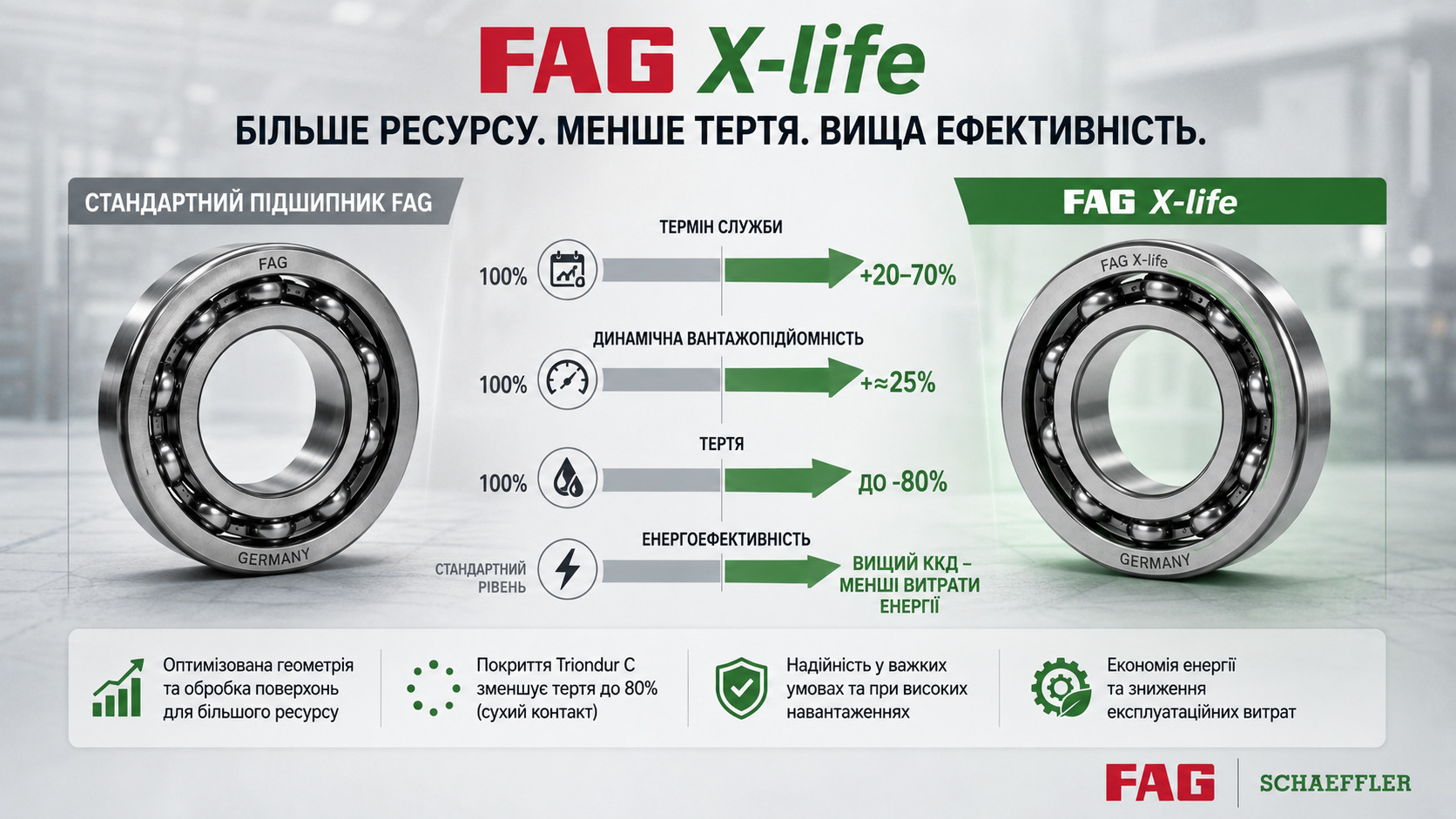

Що дає X-life на практиці:

• збільшений ресурс підшипника - на 20-70 відсотків більше порівняно зі звичайними аналогами завдяки оптимізованій геометрії доріжок кочення та покращеній обробці поверхонь;
• у конічних роликопідшипників X-life динамічна вантажопідйомність вища приблизно на 25 відсотків, а розрахунковий ресурс може збільшуватися більш ніж удвічі;
• спеціальне покриття Triondur C знижує тертя в сухому контакті металу з металом до 80 відсотків, а при роботі з мастилом низької в'язкості - до 50 відсотків;
• за рахунок зниження тертя зростає ККД редукторів, насосів і гідромоторів, а це вже пряма економія енергії на рівні цілої одиниці техніки.

До лінійки X-life сьогодні входять радіальні, упорні, конічні та циліндричні роликові, а також голчасті підшипники, елементи лінійних напрямних. Діапазон розмірів розширюється - у великогабаритному сегменті лінійка охоплює підшипники діаметром до 1600 мм.

Кому це реально потрібно? Насамперед - важкому машинобудуванню, будівельній і гірничодобувній техніці, енергетиці: там, де простій обладнання коштує значно дорожче, ніж різниця в ціні між звичайним підшипником і версією X-life. По суті, X-life - це не про престижну наклейку на упаковці, а про конкретну економіку простою та експлуатаційних витрат.

Крім розібраних вище кодів, у каталозі FAG регулярно зустрічаються й інші позначення. Повний список займе не одну сторінку, але ось база, яка закриває більшість практичних ситуацій.

Зверніть увагу на важливу деталь оформлення коду: FAG зазвичай ставить крапку перед суфіксом, що відповідає за ущільнення, і дефіс перед іншими характеристиками. Наприклад, повне позначення може виглядати як 6205.2RSR-C3.

Хороша новина: більшість стандартних підшипників FAG і SKF мають ідентичне базове позначення, тому що обидва виробники працюють в рамках однієї системи ISO. Погана новина - розходяться саме суфікси, а отже, сліпо переносити код з одного бренду на інший не можна.

Різниця в основному стосується позначення ущільнень і захисних шайб:

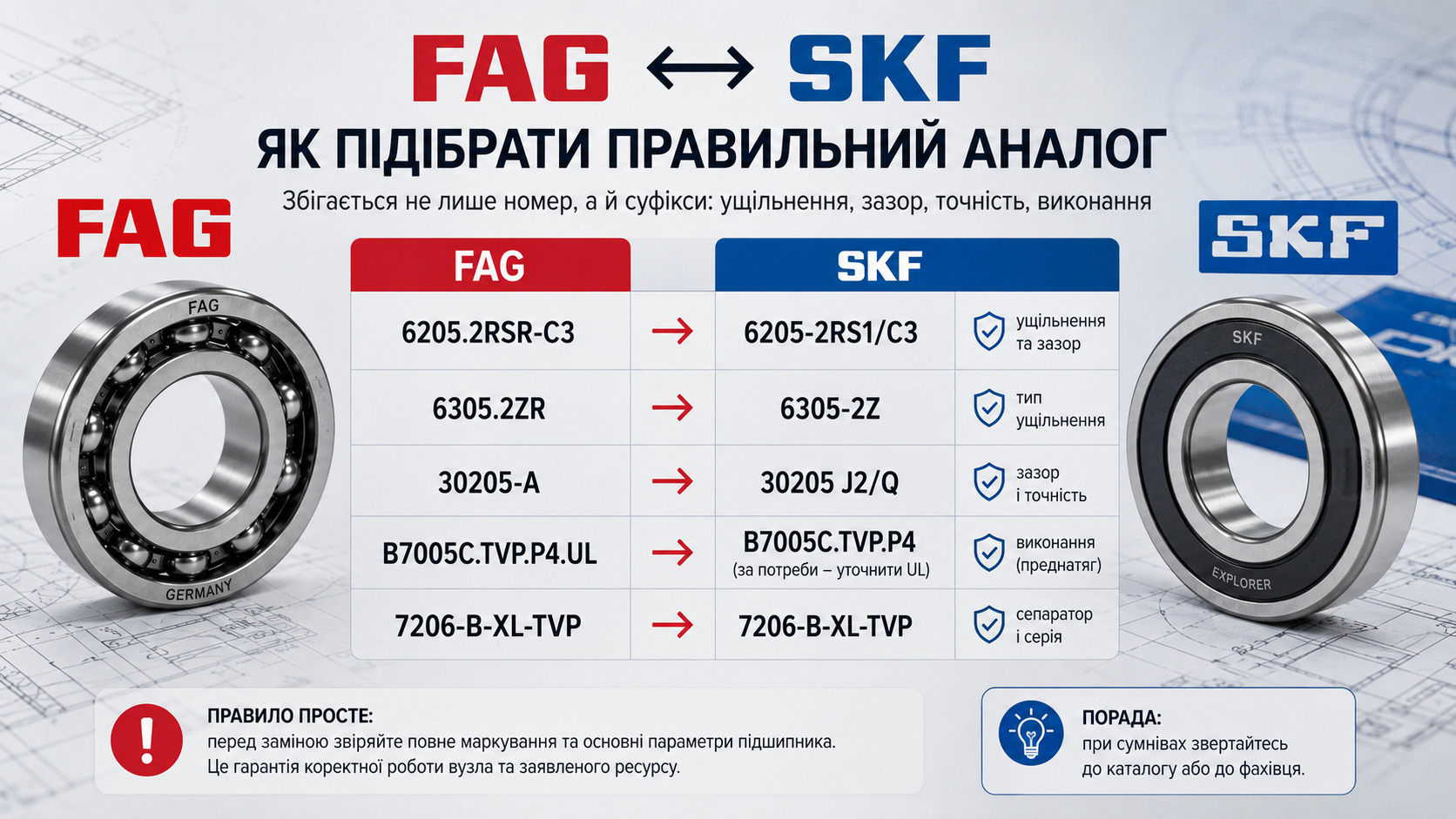

А ось приклади відповідності за конкретними типорозмірами - найходовіші серії, з якими найчастіше працюють у промисловому обслуговуванні:

Табличний аналог - це орієнтир, а не гарантія стовідсоткової взаємозамінності. Базові розміри та посадкове місце дійсно збігаються, а от клас точності, матеріал ущільнення та температурний діапазон конкретного виконання варто перевіряти окремо - особливо якщо йдеться про відповідальний вузол.

Маркування FAG перестає бути загадкою, щойно розкладаєш його на складові частини: префікс, базове позначення і суфікс. TVP говорить про легкий сепаратор для високих обертів, суфікс X попереджає про нестандартну геометрію, а X-life позначає цілу преміальну лінійку зі збільшеним ресурсом і зниженим тертям. При підборі аналога у SKF збігається база - але суфікси ущільнень і зазорів варто звіряти окремо, щоб деталь встала у вузол без сюрпризів.

Ми рекомендуємо при будь-яких сумнівах у підборі аналога уточнювати точний код у фахівців - це швидше і надійніше, ніж помилитися і отримати простій обладнання замість економії на закупівлі.
