Маркування підшипників: повна розшифровка за ГОСТ та ISO (таблиці 2026)

Уявіть: підшипник замовлено, отримано, встановлено. Через три тижні вузол починає гудіти. Розбираєте - і з'ясовується, що деталь формально «підходить за розміром», але зазор не той, клас точності не той, а сепаратор узагалі розрахований на інші оберти. Саме тут і криється ціна неуважності до маркування. Адже маркування підшипника - це не просто набір букв і цифр на торці. Це його повний паспорт: тип, розмір, точність, зазор, матеріали та умови застосування. Навчіться читати цей паспорт правильно - і помилок при підборі стане в рази менше.

Багато хто сприймає позначення підшипника як просто «номер», за яким можна знайти аналог. Це і є головна хиба. Насправді в маркуванні закладено всю технічну історію виробу.

Поширені міфи, з якими ми регулярно стикаємося:

• «Цифри - це просто розмір». Ні. Розмір - лише частина інформації, і кодується він не напряму.
• «У всіх виробників позначення однакові». Ні. SKF, ГПЗ та NSK пишуть по-різному, навіть якщо йдеться про ту саму деталь.
• «Якщо діаметри збігаються - значить, підшипник підходить». Ні. Два підшипники з однаковими посадковими розмірами можуть радикально відрізнятися за зазором і точністю.

Чому виникає така плутанина? Тому що на ринку одночасно існують два великих стандарти - радянський ГОСТ та міжнародний ISO, плюс кожен виробник додає до базового номера власні суфікси та префікси. Та сама деталь у різних брендів виглядає по-різному. Маркування - це паспорт підшипника. Все інше - здогадки.

Розберемо систему ГОСТ детально. Основний номер за ГОСТ 3189-89 будується за такою схемою (читається справа наліво при базовому розборі):

[Префікс] [Тип] [Серія] [Діаметр] [Суфікси]

Основне позначення: тип підшипника

Перша (ліва) значуща цифра основного номера позначає тип підшипника. Якщо тип «0» (кульковий радіальний однорядний) - ця цифра не пишеться.

Серія підшипника

Наступна цифра кодує серію - поєднання серії за діаметром та серії за шириною. Серія впливає на навантажувальну здатність при однаковому внутрішньому діаметрі.

Код внутрішнього діаметра

Останні дві цифри основного номера - це код внутрішнього діаметра. Тут є важливий нюанс, який плутає навіть досвідчених фахівців: діаметр кодується не напряму.

Для діаметрів до 9 мм - код дорівнює самому діаметру. Для діаметрів від 500 мм і нестандартних значень використовується дробове позначення через «/».

Префікси ГОСТ

Префікс стоїть лівіше основного номера і уточнює конструктивні особливості або матеріали.

Суфікси ГОСТ

Суфікси - найбагатша інформацією частина маркування. Вони йдуть правіше основного номера і розділяються між собою. Порядок: клас точності, радіальний зазор, додаткові характеристики.

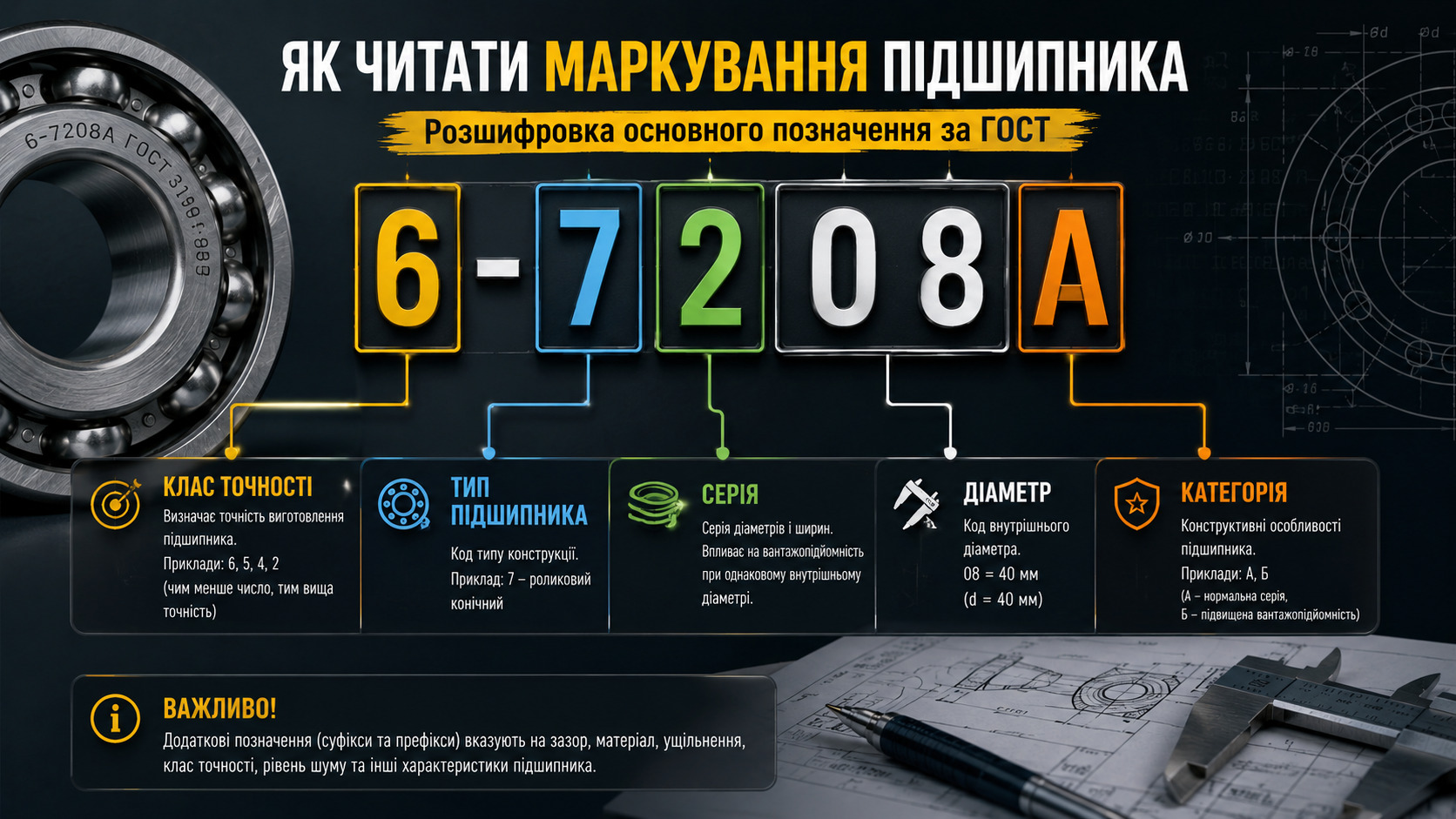

Розбір живого прикладу за ГОСТ

Візьмемо реальне позначення: 6-7208А

• 6 (перед дефісом) - клас точності «В» (висока точність). Примітка: у старій системі запису клас точності писався перед основним номером через дефіс цифрою.
• 7 - тип підшипника: роликовий конічний
• 2 - серія: легка
• 08 - код діаметра: 08 × 5 = 40 мм внутрішній діаметр
• А - категорія: вища

Підсумок: високоточний однорядний конічний роликовий підшипник легкої серії з внутрішнім діаметром 40 мм, вищої категорії якості. У семи знаках - вся історія виробу.

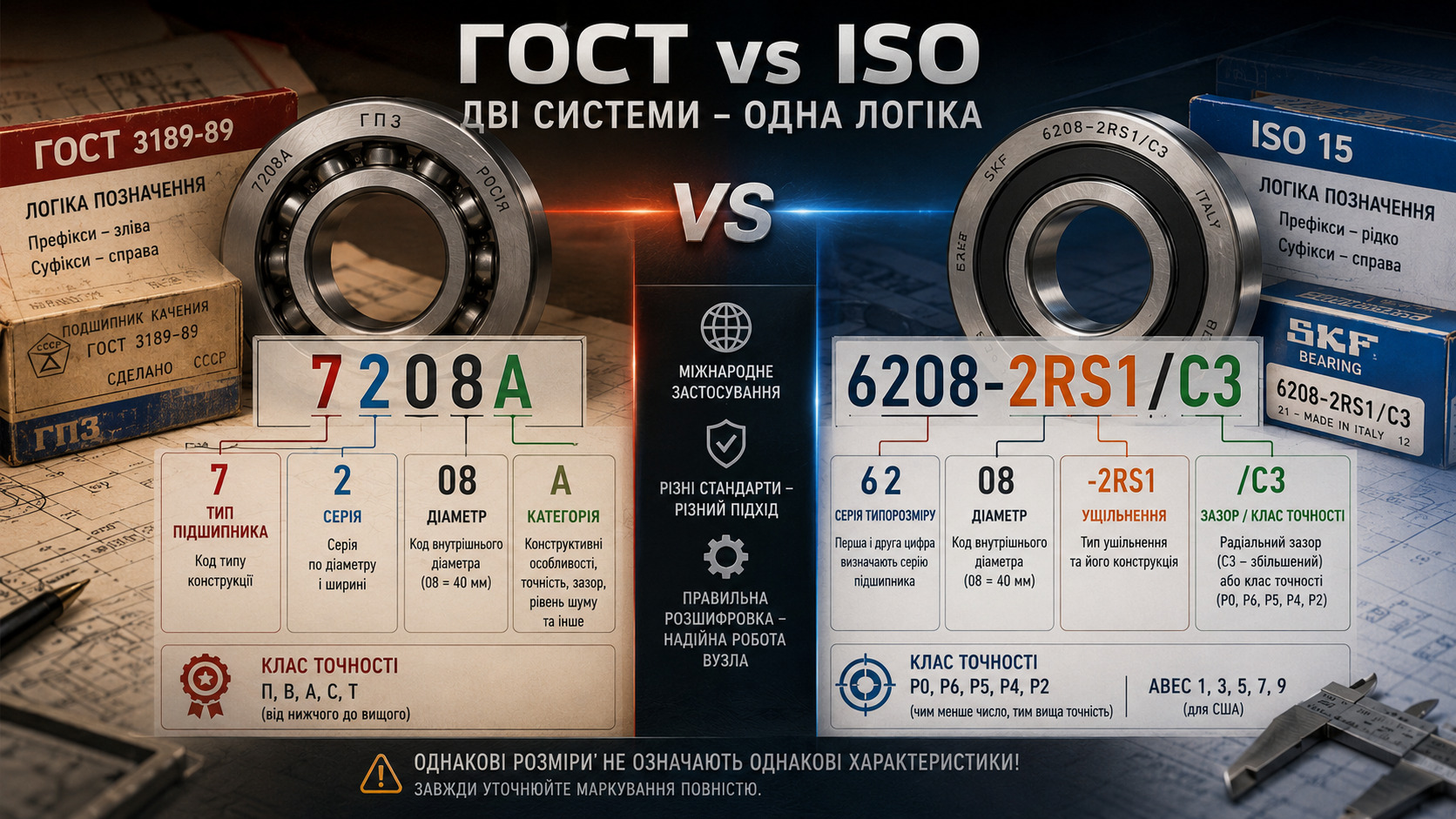

Міжнародна система ISO будується за іншою логікою - але, розібравшись у ГОСТ, освоїти ISO значно простіше. Багато елементів перегукуються.

Базовий номер ISO

Основний номер за ISO складається з двозначного коду серії типорозміру та двозначного коду внутрішнього діаметра. Загалом - як правило, чотири цифри в базі.

Код внутрішнього діаметра в ISO - ті самі дві останні цифри, та сама логіка множення на 5 (починаючи з коду 04). Коди 00-03 дають діаметри 10, 12, 15, 17 мм відповідно - так само, як у ГОСТ.

Суфікси ISO

Суфіксна система ISO багатша і більш стандартизована для міжнародного ринку. Саме тут найчастіше виникає плутанина при порівнянні брендів.

Розбір живого прикладу за ISO

Візьмемо позначення: 6208-2RS1/C3

• 6 - тип: кульковий радіальний однорядний
• 2 - серія: легка
• 08 - код діаметра: 08 × 5 = 40 мм
• 2RS1 - гумові сальники з двох боків (низького тертя, маркування SKF)
• C3 - радіальний зазор більше нормального

Аналог за ГОСТ цього самого підшипника: 180208 (або 60208 у більш сучасній нотації) із суфіксом 2РС С3. Та сама деталь - різний паспорт. Саме тому при підборі аналога не можна обмежуватися лише базовим номером.

Прямої автоматичної відповідності між системами немає. Проте існує чітка логіка перекладу - і ми зібрали її в зручні таблиці.

Базовий номер за ISO більш-менш універсальний. Натомість суфікси - це вотчина кожного бренду. Тут починаються розбіжності, які призводять до помилок при замовленні аналогів.

SKF

Шведський концерн використовує власну розвинену суфіксну систему. Ключові особливості:

• ECP - поліамідний сепаратор, центрований по зовнішньому кільцю (найбільш поширений варіант для радіальних кулькових)
• BECBM - латунний сепаратор, центрований по тілах кочення
• E - посилена конструкція, збільшена навантажувальна здатність (у сферичних роликових)
• RS1 / RS2 - гумові ущільнення (RS1 - низьке тертя, RS2 - підвищений захист)
• /C3 - зазор C3 пишеться через косу риску

Приклад: 22208 E/C3 - сферичний роликовий, посилена конструкція, зазор C3.

FAG / Schaeffler

• TVP - поліамідний віконний сепаратор
• MB - латунний сепаратор, центрований по внутрішньому кільцю
• XL - оптимізована геометрія (у конічних серій)
• 2RSR - гумові ущільнення з двох боків (аналог 2RS)
• .C3 - зазор C3 у FAG пишеться через крапку

NSK / NTN

• Японські виробники загалом дотримуються ISO-логіки, але додають власні суфікси
• CM (NSK) - зменшений зазор для електродвигунів
• NR - канавка та стопорне кільце на зовнішньому кільці
• DDU (NTN) - гумове контактне ущільнення з двох боків
• ZZ - металеві захисні шайби з двох боків

ГПЗ

Класика радянської та російської підшипникової школи. Суворо дотримується ГОСТ 3189-89. При роботі зі старими каталогами важливо пам'ятати: у позначеннях до 1989 року клас точності писався перед номером через дефіс (6-205 = підшипник 205, клас точності «підвищений»). Після 1989 року суфікс точності перемістився вправо.

KYK, CX, Craft

Бюджетний сегмент, широко представлений в Україні. Використовують ISO-базу зі спрощеними суфіксами. Як правило, присутні лише позначення ущільнень (2RS, ZZ) та зазору (C3). Додаткові суфікси за матеріалом сепаратора трапляються рідко.

Той самий підшипник у різних брендів - різний запис, одна суть. Але лише за умови, що всі ключові параметри збігаються.

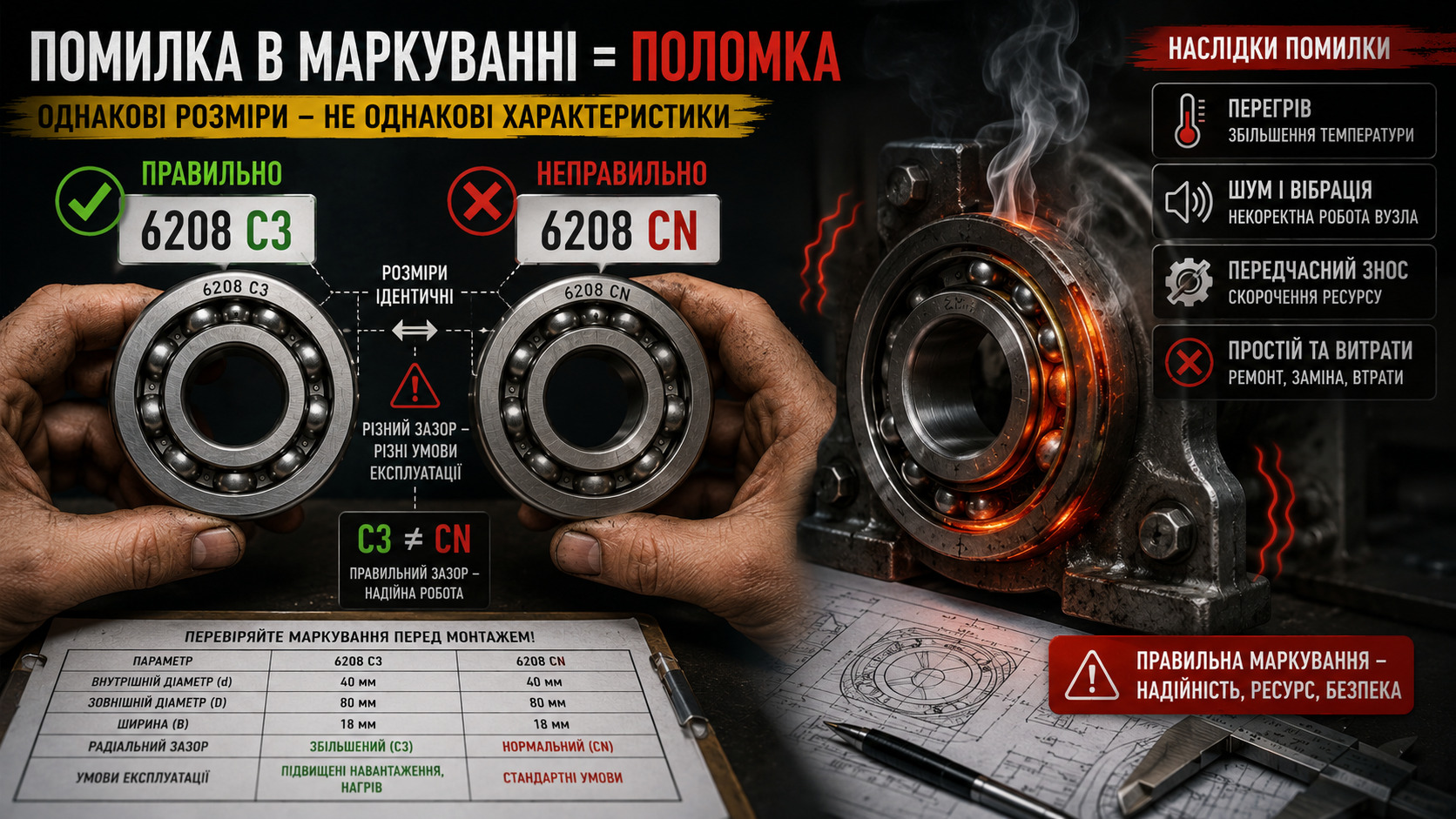

Помиляються всі - і новачки, і досвідчені механіки. Різниця лише в тому, що досвідчені частіше розуміють, де саме припустилися помилки. Ось найбільш поширені пастки.

Маркування - це не формальність. Це інструкція до застосування. Пропустити суфікс - все одно що не прочитати дозування на упаковці ліків.

Ми рекомендуємо дотримуватися такого порядку дій при кожному підборі - особливо якщо йдеться про заміну або підбір аналога.

1. Зчитайте маркування зі старого підшипника повністю. Не лише базовий номер, а й усі суфікси. Якщо маркування частково стерто - виміряйте три розміри: внутрішній діаметр (d), зовнішній діаметр (D) та ширину (B). За цими трьома параметрами однозначно визначається типорозмір.
2. Визначте стандарт. Кириличні суфікси - ГОСТ. Латинські - ISO або фірмова система. Це змінює логіку подальшого розбору.
3. Уточніть умови експлуатації:
   • тип навантаження (радіальне, осьове, комбіноване);
   • робоча температура;
   • швидкість обертання;
   • наявність вібрацій;
   • тип посадки (з натягом або із зазором).
   Ці параметри безпосередньо впливають на вибір зазору та класу точності.
4. При заміні на аналог іншого бренду - звіряйте не лише базовий номер, а обов'язково групу зазору та клас точності. Два підшипники з однаковим базовим номером, але різними суфіксами - різні вироби.
5. Перевірте сепаратор. Для високих швидкостей - поліамід або латунь. Для високих температур - латунь або сталь. Пластиковий сепаратор при +150°C і вище втрачає характеристики.
6. При будь-яких сумнівах - консультуйтеся з профільним фахівцем. Не з першою таблицею з інтернету, а з людиною, яка розбирається в конкретному застосуванні. Ціна помилки - простій обладнання та позаплановий ремонт.

Більшість проблем із підбором підшипників виникають не тому, що люди не знають техніку. А тому що поспішають і дивляться лише на перші цифри. Тип, серія, діаметр - це скелет. Зазор, точність, ущільнення, сепаратор - це м'язи та нерви. Лише повна картина дає правильний результат.

Тепер у вас є інструмент для читання цієї картини - за ГОСТ, за ISO, за будь-яким із провідних брендів. Використовуйте його, і помилкових замовлень стане в рази менше. Можете не сумніватися.
