Монтаж підшипників: як правильно запресувати та уникнути 5 фатальних помилок

Підшипник вийшов з ладу знову? Швидше за все, справа не в підшипнику. За даними провідних виробників - SKF, FAG, NSK - від 70 до 80% передчасних відмов підшипників спричинені не заводським браком, а помилками під час монтажу, неправильним мащенням або невідповідністю посадки. Іншими словами, дорогий підшипник нерідко знищують ще до першого оберту.

Чим не привід розібратися, що саме ми робимо не так?

У цьому матеріалі - покроковий алгоритм правильного монтажу та п'ять помилок, які найчастіше трапляються навіть у досвідчених механіків. Читайте уважно: кожна з них обходиться набагато дорожче, ніж здається.

Хороший монтаж починається не з молотка, а з голови. Підготовчий етап - це щонайменше половина успіху. Нехтувати ним не варто, навіть якщо здається, що «і так усе зрозуміло».

Чистота і геометрія посадочних місць

Перед монтажем обов'язково перевірте:

• Чистоту посадочних поверхонь вала і корпусу - жодної окалини, задирок, слідів корозії.
• Шорсткість поверхні - для більшості підшипників вона не повинна перевищувати Ra 0,8-1,6 мкм.
• Геометрію вала і корпусу: овальність і конусність посадочного місця мають укладатися в допуск, вказаний виробником. Навіть невеликий перекіс створює нерівномірне навантаження на тіла кочення.

Підбір посадки

Посадка - це не «як вийде», а інженерне рішення. Основні правила:

• Кільце, що обертається, завжди монтується з натягом.
• Нерухоме кільце - із зазором або перехідною посадкою.
• Натяг розраховується виходячи з навантаження, швидкості та типу підшипника. Він не повинен бути «на око».

Інструмент: що має бути на столі

До початку роботи переконайтеся, що у вас є:

• Монтажні оправки або монтажний комплект (втулки під конкретні розміри).
• Гідравлічний або механічний прес.
• Індукційний нагрівач або масляна ванна з термометром.
• Індикатор годинникового типу для контролю зазору після монтажу.
• Чиста ганчірка, знежирювач, мастило потрібного типу.

Без цього - все інше безглуздо.

Молоток - не монтажний інструмент. Майже. Про це трохи нижче - але спочатку про те, які методи справді працюють.

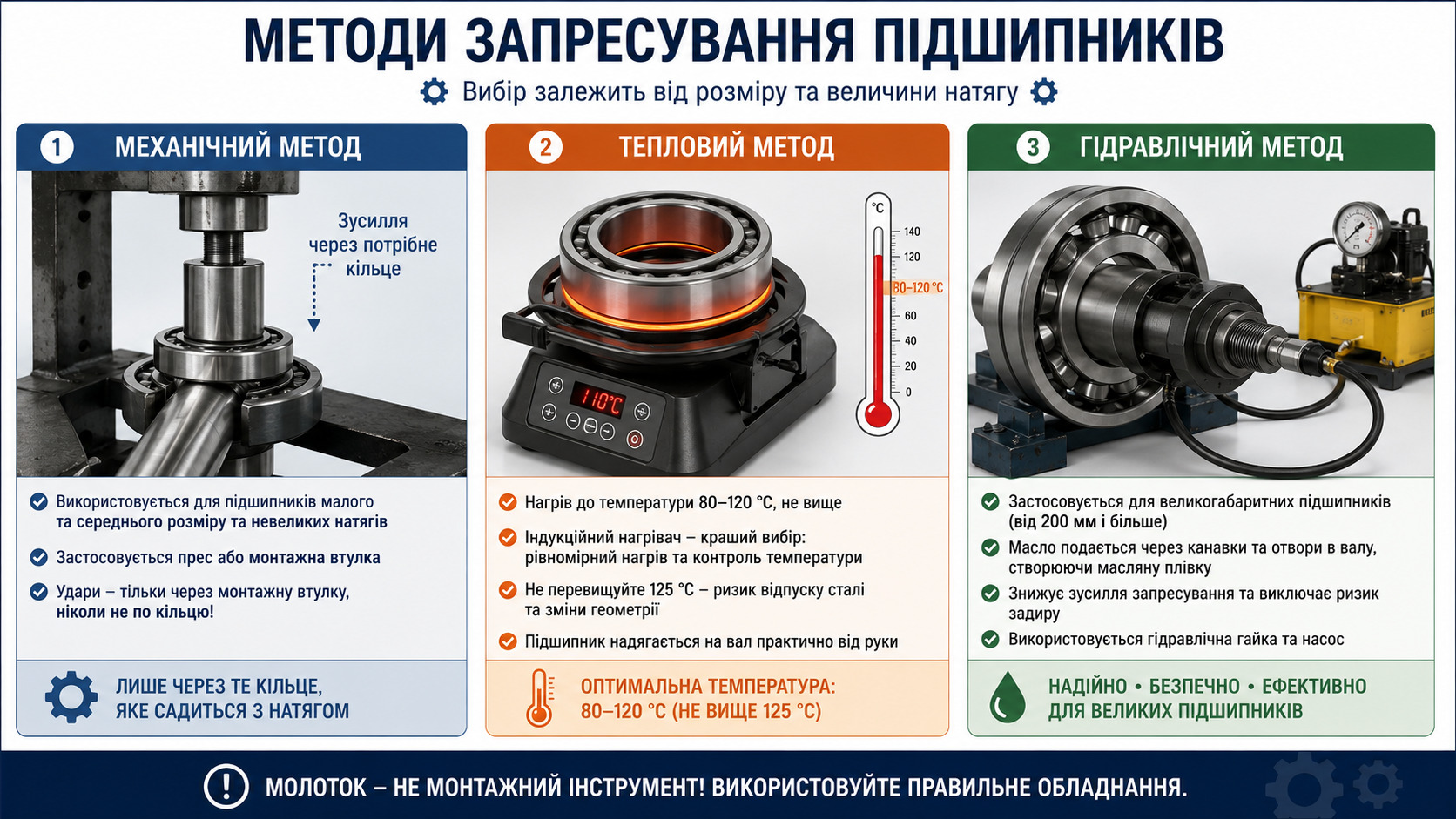

Механічне запресування

Застосовується для підшипників малого і середнього розміру при невеликих натягах. Використовується прес або монтажна втулка з ударним впливом через неї.

Головне правило, яке порушують найчастіше: зусилля прикладається тільки через те кільце, яке садиться з натягом. Якщо монтуєте підшипник на вал - через внутрішнє кільце. Якщо в корпус - через зовнішнє. Передача зусилля через тіла кочення неприпустима: це миттєво призводить до бринелювання доріжок.

Тепловий метод

Найпоширеніший спосіб для середніх і великих підшипників. Нагрітий підшипник розширюється і вільно сідає на вал - без ударів і значних зусиль. Ось як це працює правильно:

• Нагрів - до температури в діапазоні 80-120°С, не вище. При перевищенні 125°С починається відпуск сталі кільця, що веде до втрати твердості та зміни геометрії.
• Найкращий інструмент - індукційний нагрівач: рівномірний прогрів, контроль температури, жодного відкритого вогню.
• Масляна ванна з термоконтролем - допустима альтернатива, але вимагає чистого масла і точного термометра.
• Правильно нагрітий підшипник надівається на вал практично від руки. Це нормально - саме так і повинно бути.

Гідравлічний метод

Застосовується для великогабаритних підшипників - як правило, від 200 мм по внутрішньому діаметру і вище. Тиск масла подається через спеціальні маслознімні канавки і осьові отвори у валу, створюючи масляну плівку між сполученими поверхнями. Це різко знижує зусилля запресування і виключає ризик задиру. У парі з гідравлічним нагнітачем використовується гідравлічна гайка.

Молоток все ж залишається в арсеналі - але тільки як інструмент для легкого осаджування монтажної втулки, і ніколи - для удару безпосередньо по кільцю підшипника.

Робіть ось так - і підшипник віддячить роками надійної роботи.

1. Розпакування та огляд. Перевірте маркування: тип, серія, клас точності, група зазору. Переконайтеся, що підшипник відповідає тому, чого вимагає вузол. Знімайте упаковку безпосередньо перед монтажем - не заздалегідь.
2. Очищення посадочних поверхонь. Вал і корпус протерти чистою ганчіркою, знежирити. Жодної окалини, забоїн, слідів старого мастила.
3. Нанесення мастила. Тонкий шар мастила на посадочні поверхні - для полегшення монтажу та захисту від корозії. Внутрішній простір підшипника заповнюється робочим мастилом згідно з рекомендаціями виробника (як правило, 30-50% вільного об'єму).
4. Вибір і застосування методу посадки. Відповідно до розміру, натягу та доступного обладнання - механічний, тепловий або гідравлічний метод.
5. Контроль посадки. Після монтажу перевірити радіальний і осьовий зазор за допомогою індикатора або щупів. Зазор має відповідати розрахунковому робочому значенню з урахуванням поглиненого натягу.
6. Фіксація. Встановити стопорні кільця, торцеві гайки або кришки відповідно до конструкції вузла. Затяжка - за моментом, без «на око».
7. Пробний пуск. Протягом перших 20-30 хвилин роботи контролювати температуру корпусу (рука терпить - норма, вище 70°С - привід зупинитися), рівень шуму та вібрацій.

Помилки, яких припускаються всі. Навіть ті, хто точно знає, що так не можна. Особливо в умовах цейтноту, коли «треба швидко» переважає «треба правильно».

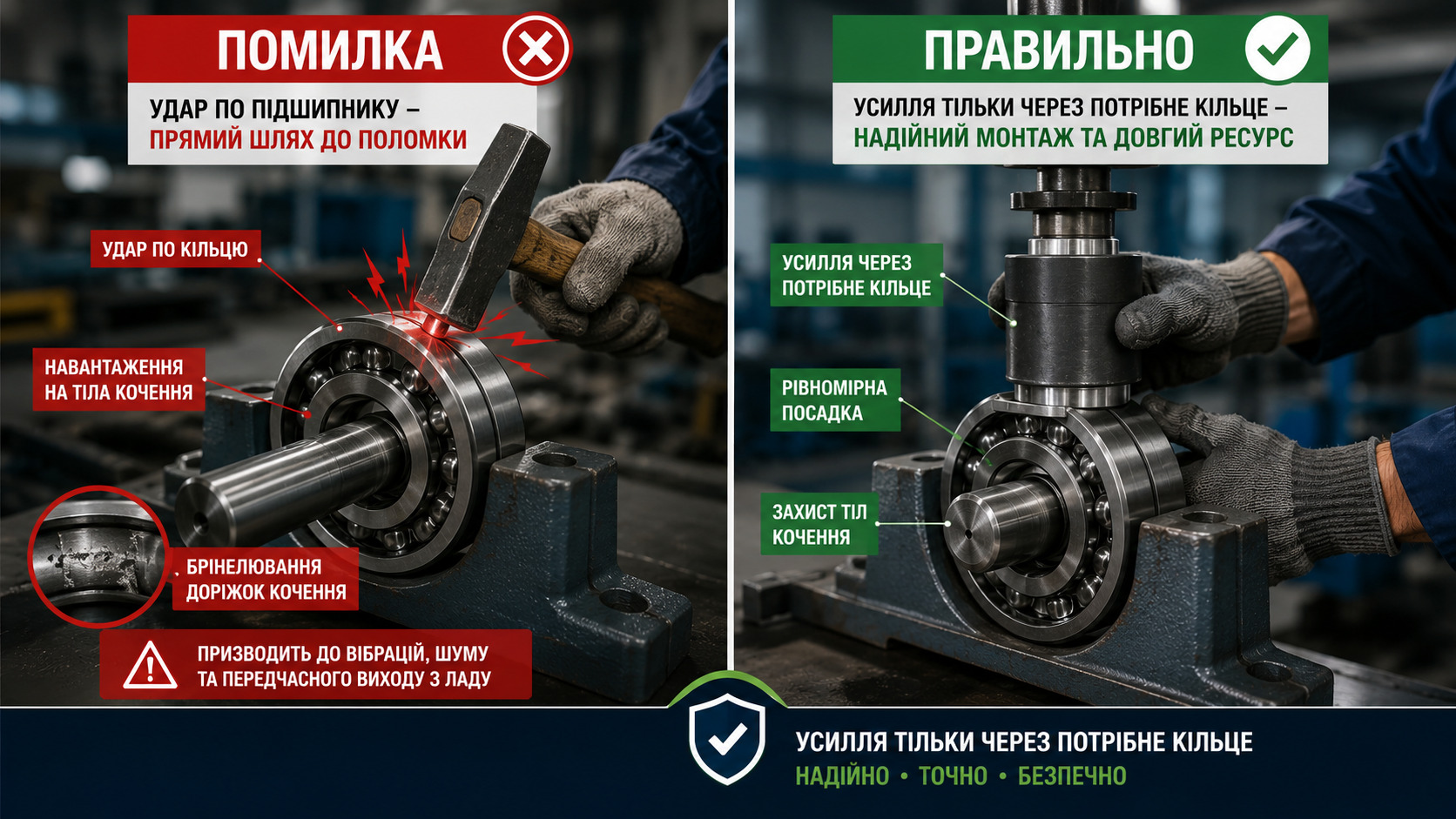

Удар по зовнішньому кільцю при посадці на вал

Що роблять: при монтажі підшипника на вал б'ють по зовнішньому кільцю - через дерев'яний брусок, насадку або безпосередньо.

Чому це погано: зусилля передається через тіла кочення на доріжки. Виникає бринелювання - вдавлювання лунок у поверхню доріжки. Зовні підшипник виглядає цілим, але при запуску одразу з'являються характерний шум і підвищена вібрація. Ресурс скорочується кратно.

Як правильно: при посадці на вал - зусилля тільки через внутрішнє кільце. При посадці в корпус - тільки через зовнішнє. При одночасній посадці - через обидва кільця рівномірно, за допомогою монтажного диска.

Нагрів відкритим вогнем

Що роблять: беруть паяльну лампу або газовий пальник і «швиденько» прогрівають підшипник.

Чому це погано: відкритий вогонь дає локальний перегрів. У точці нагріву температура легко сягає 200-300°С, тоді як сусідні зони залишаються холодними. Результат - відпуск сталі, втрата твердості до 30-40%, необоротна зміна геометрії кільця. Підшипник виходить з ладу за лічені години або дні.

Паяльна лампа - не монтажний нагрівач, а вірний спосіб перетворити новий підшипник на дорогий металобрухт.

Як правильно: індукційний нагрівач з контролем температури. За його відсутності - масляна ванна з термометром, нагрів до 80-100°С.

Монтаж «насухо» або з неправильним мастилом

Що роблять: встановлюють підшипник без мастила («він же вже змащений із заводу») або набивають його першим-ліпшим літолом.

Чому це погано: заводське консерваційне мастило - це захист при зберіганні, а не робоче. При пуску без правильного мастила підшипник зазнає зносу вже в перші секунди. Неправильний тип мастила - надто густе, надто рідке, несумісне з температурним режимом - дає той самий результат.

Як правильно: підбирайте мастило під конкретний тип підшипника та умови роботи. Орієнтир - у таблиці нижче.

Ігнорування зазору після монтажу

Що роблять: після встановлення не перевіряють робочий зазор - вважають, що раз підшипник сів, значить усе гаразд.

Чому це погано: натяг при посадці «з'їдає» частину початкового зазору - це не побічний ефект, а розрахункова величина. Якщо натяг підібрано невірно або зазор не перевірено, робочий зазор може виявитися нульовим або від'ємним. Підсумок - перегрів вузла, прискорене втомне викришування доріжок, ранній відмов.

Як правильно:

• Радіальний зазор після монтажу перевіряйте щупами або індикатором годинникового типу.
• Осьове переміщення - похитуванням вала з індикатором.
• Фактичний робочий зазор порівнюйте з розрахунковим: для більшості вузлів він має бути в діапазоні CN (нормальний) або C3 (збільшений - при нагріві в роботі).

Монтаж без урахування класу точності і посадки

Що роблять: ставлять те, що є на складі, не дивлячись на клас точності. Або обирають посадку «як минулого разу», не враховуючи умови навантаження, що змінилися.

Чому це погано: встановлення підшипника класу P0 замість необхідного P5 або P6 у високоточний шпиндельний вузол неминуче дає биття, шум і зниження точності обробки. Посадка із зазором там, де потрібен натяг, призводить до провертання кільця і задиру посадочного місця. Зворотна ситуація - натяг замість зазору - виключає нормальний температурний прогин вала.

Як правильно: правильний монтаж починається з правильного підбору підшипника - ще до того, як він опиняється в руках. Клас точності, група зазору, тип і серія - усе це визначається виходячи з умов конкретного вузла.

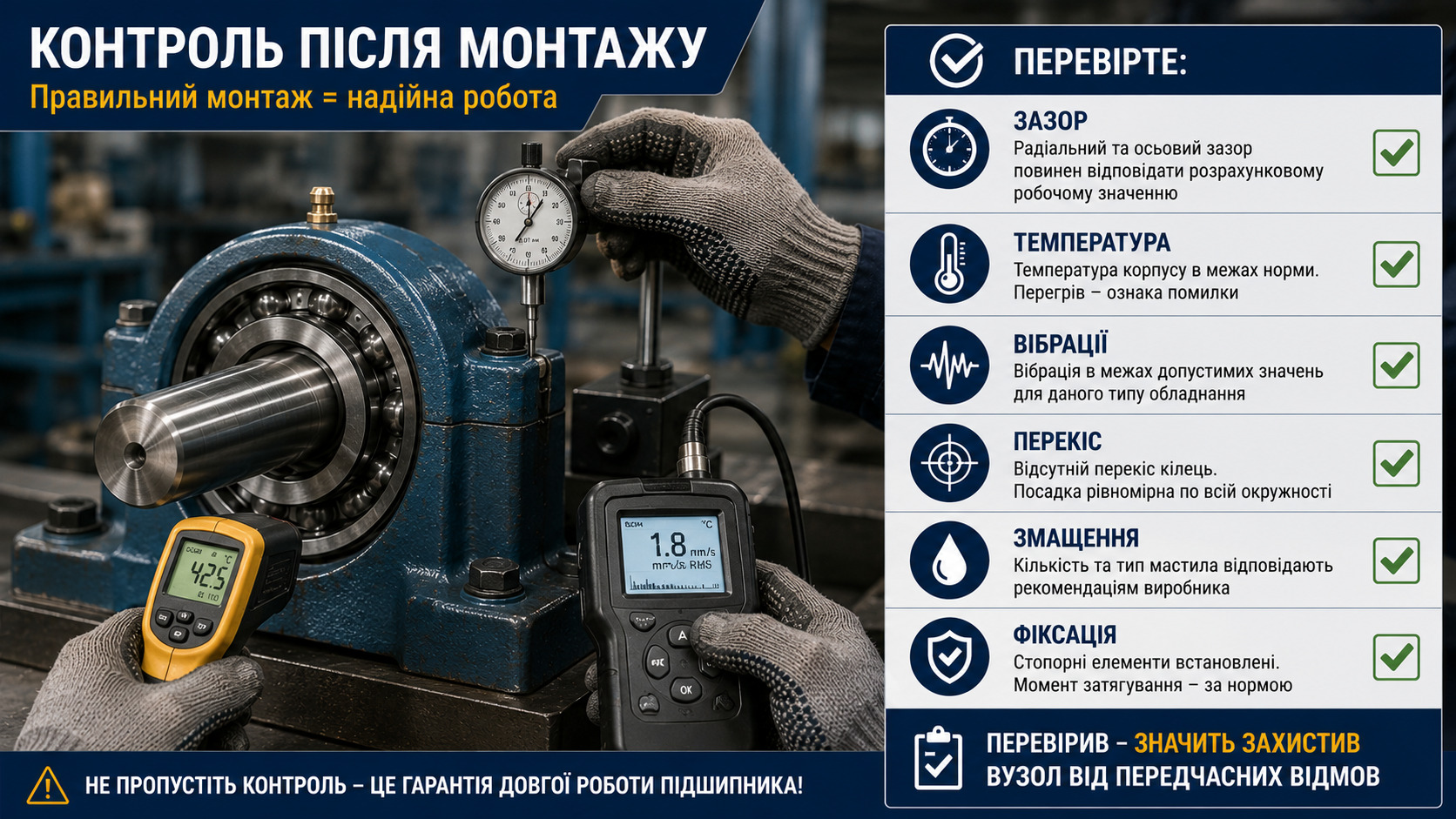

Довіряй, але перевіряй - особливо себе.

Візуальний контроль

• Відсутність перекосу кілець відносно вала і корпусу.
• Правильне встановлення ущільнень і кришок.
• Рівномірний зазор по торцю (там, де він передбачений конструкцією).

Інструментальний контроль

• Радіальне биття внутрішнього кільця - індикатором годинникового типу.
• Осьове переміщення вала - похитуванням від руки з контролем індикатором.
• Радіальний зазор - щупами або методом осьового зміщення (для сферичних).

Пробний пуск

Перші 20-30 хвилин роботи - найбільш показові. Звертайте увагу на:

• Температуру корпусу підшипникового вузла: допустимий нагрів при роботі - не більше 70-80°С (рука терпить). Все вище - привід зупинити обладнання та розібратися.
• Характер шуму: рівномірний шелест - норма. Стуки, скрипи, металевий брязкіт - діагностичний сигнал.
• Вібрації: різке зростання вібрації на пробному пуску означає або дисбаланс, або проблему з монтажем.

Зайві 20 хвилин на перевірку зараз - це місяці без позапланових простоїв потім.

Є монтаж, який краще не робити самому - не тому що складно, а тому що ціна помилки непомірно висока.

Ми рекомендуємо залучати фахівців у таких випадках:

• Великогабаритні підшипники (внутрішній діаметр від 200 мм і вище) - монтаж вимагає спеціального гідравлічного обладнання і точного контролю зусилля.
• Прецизійні шпиндельні вузли з підшипниками класу P4 і P2 - тут допуски вимірюються мікронами, і будь-яке відхилення критично.
• Сферичні роликові підшипники у важких умовах - металургія, гірничодобувна промисловість, дробильне обладнання. Неправильний монтаж тут означає аварійну зупинку всієї ділянки.
• Нестандартні вузли після ремонту, де геометрія посадочних місць вже не в допуску - потрібна попередня діагностика і відновлення.

Грамотний підбір підшипника під конкретний вузол - з урахуванням навантажень, швидкостей, температур і режиму роботи - це вже половина успішного монтажу. Саме з цього починається робота з обладнанням, а не з моменту, коли щось зламалося.

Монтаж підшипника - така сама інженерна задача, як розрахунок навантажень або підбір матеріалу. Нехтування технологією на цьому етапі зводить нанівець усі переваги якісної деталі: її ресурс, надійність і точність.

Підведемо підсумок у вигляді короткого чек-листа, який варто тримати під рукою:

• Перевірена геометрія посадочних місць - вал і корпус у допуску.
• Підібрана правильна посадка - натяг відповідає навантаженню і типу вузла.
• Обрано відповідний метод монтажу - механічний, тепловий або гідравлічний.
• Зусилля прикладено через потрібне кільце - без передачі через тіла кочення.
• Нагрів виконано контрольовано - без відкритого вогню, не вище 120°С.
• Мастило підібрано під тип підшипника та умови роботи.
• Зазор перевірено після монтажу - інструментально, не навпомацки.
• Пробний пуск проведено з контролем температури, шуму та вібрації.

Дотримуйтеся технології - і підшипник відпрацює свій ресурс до останнього оберту. Можете не сумніватися.

Якщо потрібна допомога з підбором підшипника під конкретний вузол або умови експлуатації - ми відповідаємо протягом 15 хвилин. Просто опишіть задачу.
