Обгінні муфти та підшипники одностороннього обертання (серії CSK, UK, ASNU, HF): будова та підбір за крутним моментом

Уявіть: конвеєрна стрічка зупиняється - і одразу починає повільно відкочуватися назад під вагою вантажу. Або стартер автомобіля, який після запуску двигуна не відключається від маховика вчасно і розлітається на шматки. Обидва сценарії об'єднує одна причина - відсутність деталі, яка вміє передавати обертання лише в один бік і миттєво блокуватися при спробі провернути її у зворотному напрямку.

Ця деталь - обгінна муфта. Невеликий, зовні непримітний вузол, без якого не обходиться жоден серйозний привод. То що ж це таке, як воно влаштовано і - найголовніше - як не помилитися з вибором?

Обгінна муфта (її ще називають муфтою вільного ходу або підшипником одностороннього обертання) - це механізм, який передає крутний момент лише в одному напрямку. У зворотний бік - прослизає вільно, не передаючи нічого.

Найпростіше пояснити на велосипеді. Крутите педалі вперед - колесо їде. Перестаєте крутити або починаєте крутити назад - колесо продовжує обертатися само по собі, а педалі стоять. Це і є принцип обгінної муфти, тільки у велосипедній втулці.

Чим вона відрізняється від інших типів муфт:

• Від фрикційної - фрикційна передає момент за рахунок тертя і потребує зусилля для вмикання/вимикання. Обгінна спрацьовує автоматично, миттєво, без зовнішнього керування.
• Від зубчастої (кулачкової) - зубчаста муфта жорстко з'єднує вали в обох напрямках. Обгінна - лише в одному.
• Від електромагнітної - електромагнітна потребує керуючого сигналу та джерела живлення. Обгінна працює суто механічно, без будь-якої електроніки.

Де обгінні муфти застосовуються на практиці:

• Конвеєри та стрічкові транспортери - стопоріння зворотного ходу при зупинці
• Редуктори з кількома приводами - відключення неактивного привода
• Стартери двигунів внутрішнього згоряння - відключення стартера після запуску
• Пакувальне та поліграфічне обладнання - точна подача стрічки, крокові механізми
• Сільськогосподарська техніка - ВВП, молотарки, подрібнювачі
• Велосипеди, мотоцикли, скутери - класична сфера застосування
• Автоматичні коробки передач - зокрема як елемент планетарних передач

Необхідність такого вузла беззаперечна скрізь, де привод має працювати в один бік - і не допускати зворотного обертання.

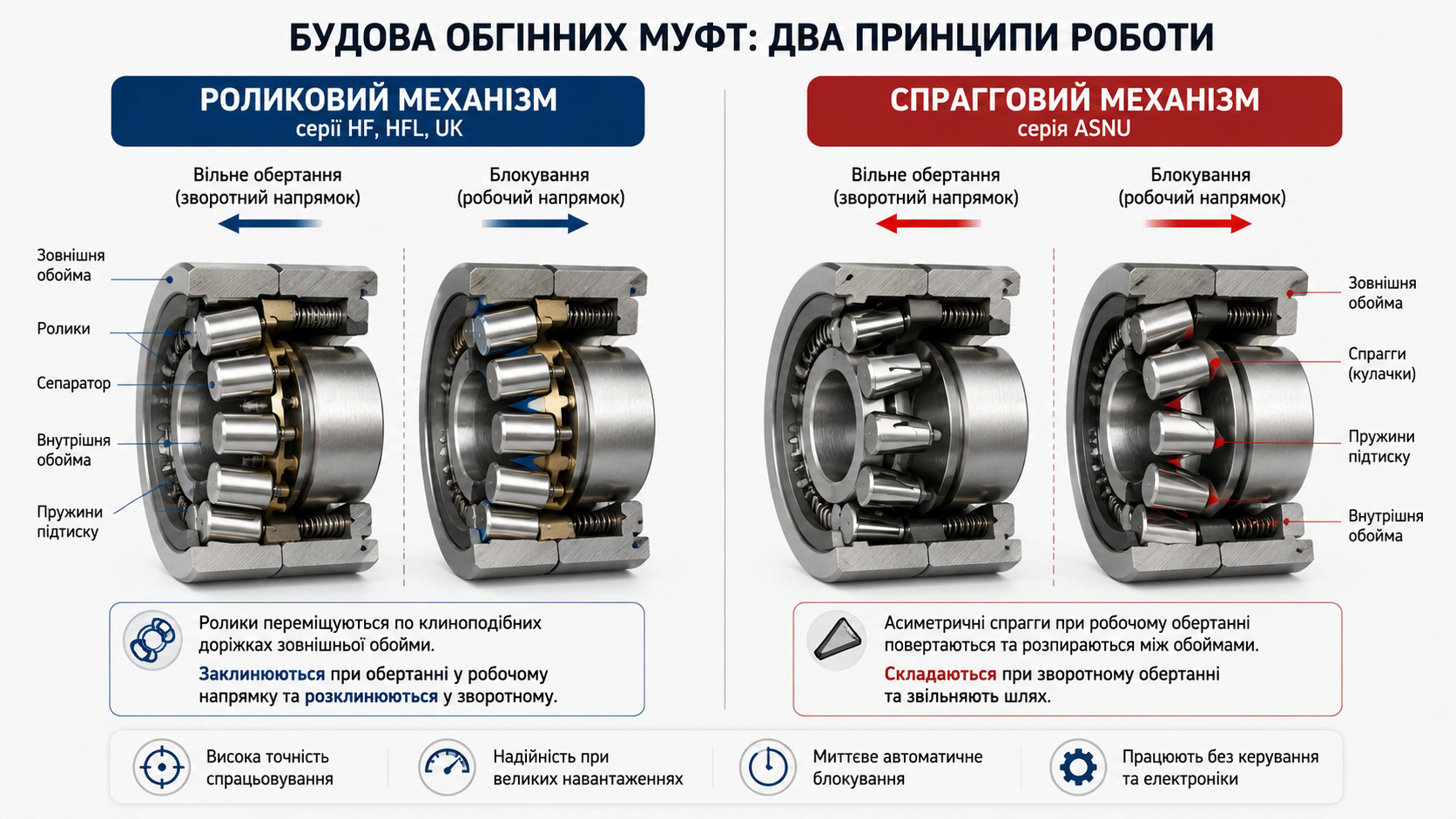

Конструктивно всі обгінні муфти поділяються на два принципово різних сімейства. Розуміти різницю важливо - від цього залежить правильний вибір під конкретне завдання.

Роликовий (клиновий) механізм

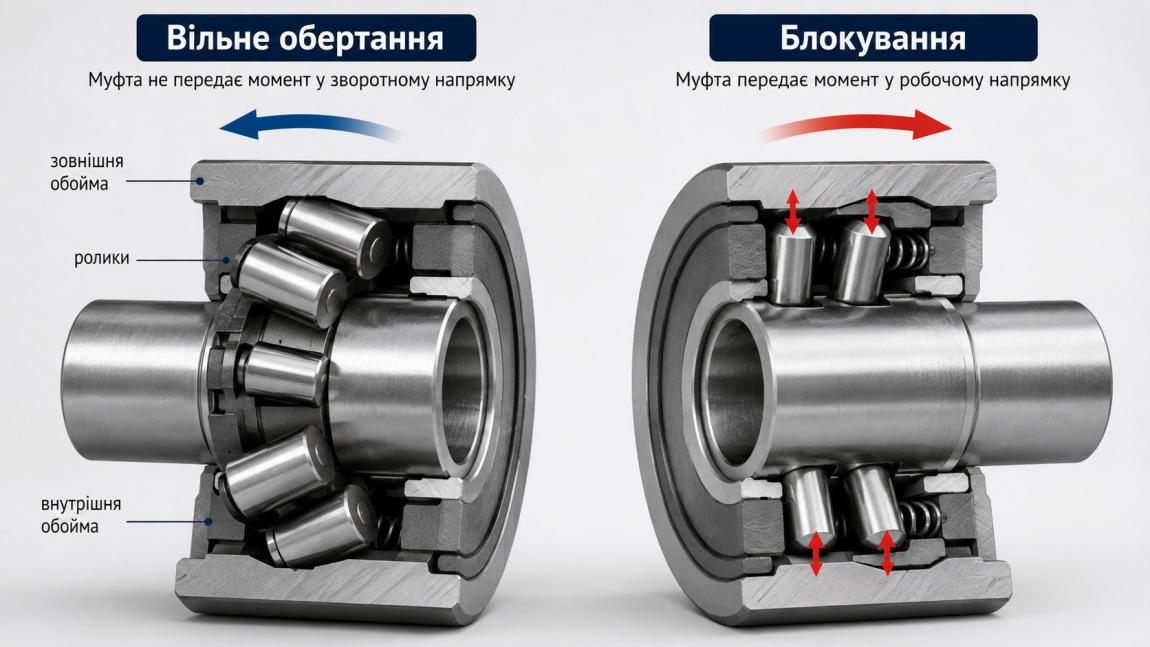

Між внутрішньою та зовнішньою обоймами розташовані циліндричні ролики. Зовнішня обойма має клиноподібні пази - звужені в один бік. При обертанні в робочому напрямку ролики затягуються у вузьку частину паза, заклинюються і жорстко блокують обойми між собою. При обертанні у зворотний бік - відкочуються у широку частину, і обойми вільно прослизають одна відносно одної.

Саме так влаштовані серії HF, HFL та UK.

Спрагговий (кулачковий) механізм

Замість роликів - асиметричні фігурні кулачки-спрагги. При робочому обертанні вони повертаються і розпираються між обоймами, створюючи блокування. При зворотному - складаються і звільняють шлях.

Саме так влаштована серія ASNU та ряд важких промислових муфт.

Що краще? Дивіться порівняння:

Конструктивні елементи обгінної муфти

• Внутрішня обойма - посадка на вал, часто є ведучим елементом
• Зовнішня обойма - посадка в корпус або спряжену деталь
• Тіла зачеплення - ролики або спрагги, власне механізм блокування
• Пружини підтиску - утримують тіла зачеплення у початковому положенні, забезпечують миттєве спрацьовування
• Сепаратор - рівномірно розподіляє тіла зачеплення по колу
• Ущільнення (у закритих виконаннях) - захист від пилу, вологи та вимивання мастила

Роль мастила - і чому на ньому не можна економити

Обгінна муфта без мастила - це не «економія» і не «спрощення». Це гарантований вихід з ладу в перші години роботи. Ролики та спрагги працюють в режимі високого контактного тиску, і без мастильної плівки метал буквально зварюється при кожному циклі блокування. Для більшості серій використовується пластичне мастило NLGI 2 на основі літієвого мила. Солідол - не підходить. Масло І-20 - не підходить. Лише спеціалізоване мастило для підшипників кочення.

Серія HF - роликові муфти-втулки без підшипника

Найбільш компактний і доступний варіант. Це штампована сталева обойма з голчастими роликами всередині - без будь-яких зовнішніх кілець підшипника. По суті, чиста обгінна муфта у мінімальному габариті.

Типорозміри, представлені на ринку (внутрішній × зовнішній діаметр × висота, мм):

Монтаж: муфта запресовується в корпус по зовнішньому діаметру (посадка H7/n6 або H7/p6), вал - з чистовою обробкою по h6. Радіальне навантаження HF не сприймає - для цього поряд має бути окремий опорний підшипник.

Застосування: легкі редуктори, приладобудування, крокові механізми, малі навантаження при помірних оборотах.

Серія HFL - роликові муфти зі вбудованим радіальним підшипником

Це HF плюс однорядний кульковий підшипник в одному корпусі. Ключова перевага - така муфта сприймає радіальне навантаження самостійно, без додаткової опори. Це суттєво спрощує конструкцію вузла і зменшує його довжину вздовж осі.

Типорозміри серії HFL:

Застосування: пакувальні машини, редуктори з консольним навантаженням на вихідному валу, механізми подачі стрічки та дроту.

Серія CSK та CSK PP - кулькові обгінні муфти

Зовні - звичайний радіальний підшипник. Всередині - суміщені доріжки кочення і кулачковий механізм одностороннього обертання. Габарити повністю збігаються зі стандартною серією 62хх, що робить CSK ідеальною заміною звичайного підшипника там, де потрібно додати функцію обгону без переробки корпусу.

Суфікс PP означає два гумових ущільнення з обох боків - захист від пилу і вологи, а також утримання заводського мастила.

Типорозміри серії CSK PP:

Важливий нюанс, про який часто забувають: серія CSK не сприймає осьового навантаження. Якщо у вашому вузлі є осьове зусилля - CSK не підходить. Потрібна інша схема опирання.

Серія UK - роликові муфти важкої серії

Це вже зовсім інший рівень. Масивний корпус, великі циліндричні ролики, принципово інші робочі навантаження. Серія UK розрахована на важку промисловість - там, де HF та CSK просто не виживуть.

Характерні особливості серії UK:

• Внутрішні діаметри - від 20 до 150 мм і вище
• Крутний момент - від кількох сотень до десятків тисяч Нм
• Корпус - цільний, із легованої сталі з термообробкою
• Монтаж - на шпонці або за допомогою розпірних втулок
• Мастило - примусове, часто через масляні канали

Застосування: гірничодобувне обладнання, промислові редуктори, стрічкові конвеєри великої потужності, дробарки, млини.

Порівняння з легкими серіями:

Ось де більшість інженерів припускаються помилки: беруть муфту «за діаметром вала» і дивуються, коли вона виходить з ладу через місяць. Правильний підбір починається з моменту - і лише потім переходить до геометрії.

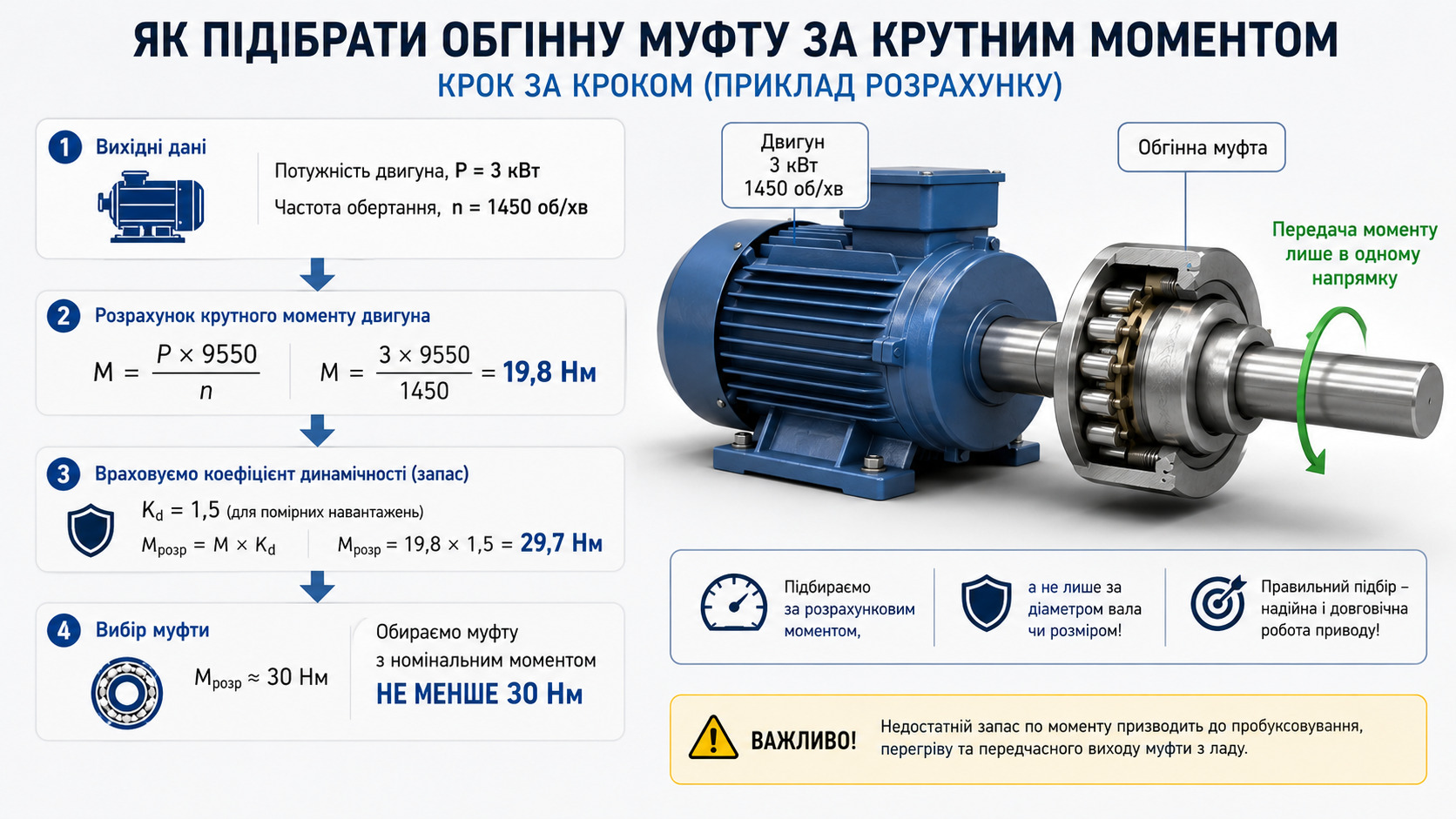

Визначте розрахунковий крутний момент

Базова формула:

M = (P × 9550) / n

Де:

• M - крутний момент, Нм
• P - потужність привода, кВт
• n - частота обертання, об/хв

Приклад: електродвигун 3 кВт, 1 450 об/хв.

M = (3 × 9550) / 1450 = 19,8 Нм

Але це - теоретичний момент у нормальному режимі. Для вибору муфти його недостатньо.

До розрахункового моменту обов'язково застосовується коефіцієнт динамічних навантажень (Kd):

Підсумковий розрахунковий момент для вибору муфти: Mрозр = M × Kd

У нашому прикладі при помірних коливаннях навантаження: 19,8 × 1,5 = ~30 Нм - саме це значення порівнюємо з каталожним моментом муфти.

Врахуйте режим навантаження

Обгінні муфти працюють у двох принципово різних режимах - і це впливає на вибір:

• Стопорна функція - муфта утримує вал від зворотного обертання у статиці (конвеєр на ухилі, храповий механізм). Тут важливий статичний утримуючий момент.
• Динамічне перемикання - муфта циклічно вмикається і вимикається на ходу (стартер, кроковий привод). Тут важливі динамічний момент і кількість спрацьовувань на годину.

Обов'язково уточніть у постачальника обидва значення моменту для вибраної моделі - статичний і динамічний. Вони можуть суттєво відрізнятися.

Врахуйте швидкість обертання

Кожна серія має граничні оберти - і це не рекомендація, а жорсткий конструктивний ліміт. Перевищення граничної швидкості призводить до перегріву, руйнування сепаратора і миттєвого виходу з ладу.

Оцініть умови експлуатації

Перш ніж зупинитися на конкретній моделі, дайте відповідь на кілька запитань:

• Температура: стандартний робочий діапазон більшості серій - від -20 до +120°C. При більш високих температурах потрібні спеціальні виконання з термостійким мастилом.
• Волога і пил: у забрудненому середовищі - лише закриті виконання з ущільненнями (PP, 2RS). Відкриті серії (HF без індексу) - лише у чистих, захищених корпусах.
• Вібрація: при сильній вібрації роликовий механізм кращий за спрагговий - ролики менш чутливі до вібраційного дзижчання.
• Реверс: якщо в приводі можливі реверсивні удари - коефіцієнт Kd береться максимальний, або вибирається спраггова серія.

Перевірте посадочні розміри та схему монтажу

Як читати позначення муфти:

• HF 10 12 - серія HF, d=10 мм, D=12 мм (перші дві цифри - діаметр отвору в мм × 10, другі дві - зовнішній діаметр)
• HFL 25 30 - серія HFL, d=25 мм, B=30 мм
• CSK 20 PP - серія CSK, d=20 мм, ущільнення з двох боків

Посадки - одне з головних джерел проблем при монтажі. Рекомендовані поля допусків:

Осьова фіксація: для серій HF та HFL обов'язково передбачте стопорне кільце або упорний бурт - муфта не має власного осьового утримання.

Більшість передчасних відмов обгінних муфт - результат однієї з наступних помилок. Запам'ятайте їх, щоб не повторювати чужий досвід.

1. Переплутали напрямок обертання. Муфта встановлена «навпаки» - і замість обгону отримали жорстке блокування привода. Завжди перевіряйте напрямок до монтажу, вручну провертаючи внутрішню обойму.
2. Вибрали за діаметром, забули про момент. Діаметр вала збігається - значить, підходить? Ні. Момент має відповідати з урахуванням Kd. Недооцінене навантаження = руйнування роликів або обойми.
3. Поставили CSK туди, де є осьове навантаження. Серія CSK осьових навантажень не сприймає. Результат - викришування доріжок і клин.
4. Сухий монтаж без мастила. Заводське мастило у закритих виконаннях (PP) розраховане на весь термін служби при нормальних умовах. Відкриті виконання - потребують набивки мастилом перед встановленням. NLGI 2, літієва основа. Не солідол, не графітове мастило.
5. Посадка із зазором. Якщо зовнішня обойма входить у корпус «від руки» - це ненормально. Потрібна натягова посадка. Вільна обойма провертається в корпусі і знищує і себе, і корпус за одну робочу зміну.
6. Не врахували реверсивні удари. Привод з реверсом і короткочасними ударними навантаженнями - це Kd від 2,5 і вище. Муфта, підібрана без цього коефіцієнта, виходить з ладу за лічені дні.
7. Перегрів через перевищення оборотів. Найчастіше - з серією CSK. Поставили замість звичайного підшипника 6205 муфту CSK25, а там 7 000 об/хв. Результат передбачуваний.

Обгінна муфта - це не витратний матеріал, який міняють за регламентом раз на рік. При правильному підборі та монтажі вона працює стільки ж, скільки підшипники поруч із нею. Але кілька правил дотримуватися обов'язково.

Необслуговувані та обслуговувані серії

• Закриті виконання (PP, 2RS) - необслуговувані. Заводське мастило при нормальних умовах розраховане на весь ресурс. Розкривати та перебивати мастило не потрібно.
• Відкриті виконання (HF, UK важка серія) - потребують періодичного контролю мастила. Періодичність залежить від умов: при запиленості та підвищеній температурі - частіше.

Ознаки зносу - на що звертати увагу

• Прослизання в робочому напрямку - муфта не тримає момент, ролики зношені або пошкоджені
• Ривки та нестабільне спрацьовування - знос пружин підтиску або забруднення механізму
• Люфт між обоймами - знос тіл зачеплення
• Підвищений шум при обгоні - немає мастила або руйнування сепаратора
• Нагрів корпусу вище 80°C - перевантаження або нестача мастила

Правила зберігання

Не варто забувати про правила зберігання - їх порушення псує муфту ще до встановлення:

• Зберігати у сухому приміщенні при температурі від +5 до +40°C
• Не поряд із нагрівальними приладами та освітлювальним обладнанням - полімерні сепаратори та ущільнення деградують від тепла
• Не у вологих приміщеннях - відкриті серії корродують швидко
• У заводській упаковці до моменту монтажу - не розпаковувати заздалегідь

Обгінна муфта - це деталь, яку не помічають, поки вона працює. І яку дуже добре помічають, коли вона виходить з ладу. Правильний вибір починається не з діаметра вала і не з ціни - а з розрахунку крутного моменту з урахуванням реальних умов навантаження.

Для легких завдань у приладобудуванні та малих редукторах - серія HF. Там, де потрібна ще й радіальна опора - HFL. Для середньоважких умов з вологою та пилом - CSK PP. Для важкої промисловості - UK. Для високооборотних і точних приводів - ASNU.

Якщо сумніваєтеся - рекомендуємо не вгадувати, а проконсультуватися з технічним фахівцем перед покупкою. Вартість консультації завжди нижча за вартість позапланового простою обладнання. Можете не сумніватися!
