Шарнірні головки (наконечники штоків гідроциліндрів) серій PHS, POS, SI, SA: правила заміру різьблення та підбір за ISO

Ви коли-небудь замовляли деталь за каталожним номером, а після отримання виявляли, що різьба не та? Або гірше - деталь зовні схожа, вкручується з зусиллям, а потім вузол починає люфтити вже через місяць роботи? З шарнірними головками таке трапляється частіше, ніж здається. Причина майже завжди одна - неправильно зняті розміри, плутанина в позначеннях серій або незнання того, що саме регулює стандарт ISO.

Адже шарнірна головка - це деталь, в якій помилка на півміліметра або плутанина правої різьби з лівою означає простій усього вузла. Не «невелике незручність», а саме простій - з усіма наслідками для виробництва або техніки.

Давайте розберемося раз і назавжди: що таке шарнірні головки серій PHS, POS, SI та SA, як правильно виміряти різьбу і як підібрати виріб відповідно до ISO.

Багатьох із самого початку вводить в оману сама назва «наконечник штока». Звучить як щось декоративне - ніби просто ковпачок на кінці. Однак це не так. Шарнірна головка - це силовий елемент передачі руху, і саме вона забезпечує зв'язок між штоком циліндра та виконавчим механізмом.

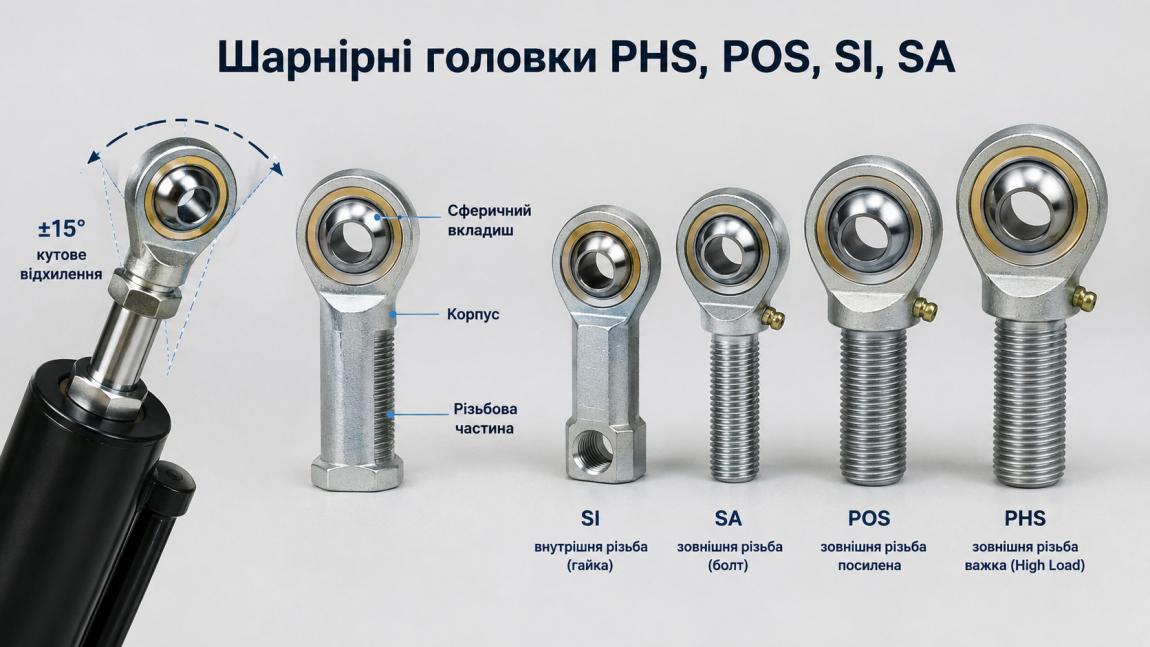

Конструктивно виріб складається з трьох основних елементів:

• корпус з різьбовим хвостовиком - для з'єднання зі штоком;
• сферичний вкладиш - забезпечує кутову рухливість;
• зовнішнє кільце (обойма) - утримує вкладиш і сприймає навантаження.

Саме сферичний вкладиш робить цю деталь незамінною. Він компенсує кутові неспіввісності між штоком і точкою кріплення - до ±15° залежно від серії та типорозміру. Це означає, що шарнірна головка «пробачає» монтажні похибки, які в жорсткому з'єднанні призвели б до згинальних навантажень на шток і швидкого виходу ущільнень з ладу.

Сфера застосування - широка:

• гідравлічні та пневматичні циліндри в промисловому обладнанні;
• рульові тяги та тяги керування у спецтехніці;
• сільськогосподарські машини - навісне обладнання, обприскувачі, ґрунтообробні агрегати;
• будівельна техніка - маніпулятори, підйомники, екскаватори;
• промислова автоматика - лінійні приводи, затискні механізми, сортувальне обладнання.

Як бачите, це не вузькоспеціалізована деталь. Шарнірні головки - всюди там, де лінійний рух потрібно перетворити на кероване кутове переміщення.

Ось тут і починається головна плутанина при замовленні. Позначення здаються довільними - три літери, цифра, ще літера. Насправді в них закладено всю інформацію про деталь. Потрібно просто знати логіку.

Міжнародна система позначень шарнірних головок ґрунтується на описі конструктивного виконання та типу різьби. Більшість європейських виробників дотримуються єдиної логіки:

Окремо варто розібратися з суфіксом T/K у позначенні - наприклад, SI08-T/K або SA12-T/K. Це не випадкові літери. T/K означає, що сферичний вкладиш виконано зі сталі з PTFE-покриттям (політетрафторетилен, він же «тефлон»). Таке виконання називається необслуговуваним - змащення в процесі експлуатації не потрібне. Якщо суфікса немає або стоїть позначення з маслянкою - вкладиш сталевий, змащення обов'язкове за регламентом.

Це важливо: поставити необслуговуваний вкладиш туди, де за регламентом передбачено змащення під тиском - і навпаки - типова помилка при заміні, яка призводить до передчасного зносу.

Багатьох вводить в оману зовнішня простота виробу. Корпус, вушко, різьба - що тут складного? Однак саме ця уявна простота провокує помилки при підборі.

Ключова властивість шарнірної головки - це не просто обертання в одній площині, як у звичайного шарніра. Сферичний вкладиш забезпечує самовстановлення - компенсацію кутових неспіввісностей у будь-якому напрямку одночасно. Саме тому в міжнародній термінології такі вироби називаються self-aligning rod ends.

Що це дає на практиці:

• шток циліндра не зазнає згинальних навантажень при невеликих перекосах монтажу;
• ущільнення циліндра служать довше - немає бокових зусиль;
• механізм працює м'якше та тихіше - немає жорсткого защемлення в кінематиці.

Адже якщо поставити на місце шарнірної головки жорстке різьбове з'єднання, навіть невеликий перекос у кілька градусів з часом зруйнує шток або проушину. Шарнірна головка - це не «спрощення конструкції», а продуманий конструктивний елемент.

Дрібний крок застосовується там, де потрібне точне регулювання довжини тяги або високі вимоги до фіксації різьбового з'єднання. У стандартних гідравлічних циліндрах частіше використовується великий крок - він міцніший при осьових навантаженнях і менш чутливий до забруднення.

Купуючи шарнірну головку «за формою» - просто тому що зовні схожа - ви купуєте кота в мішку. Стандарт ISO 12240-4 існує саме для того, щоб деталь одного виробника була взаємозамінною з деталлю іншого. Але тільки якщо обидва виробники його дотримуються.

Що саме нормує ISO 12240-4:

• Габаритні та приєднувальні розміри - діаметр отвору, ширина вилки, довжина різьбової частини, будівельна довжина.
• Навантажувальну здатність - статичне та динамічне радіальне навантаження для кожного типорозміру.
• Допуски на сферичну пару - зазор між вкладишем та обоймою, що впливає на люфт у шарнірі.
• Вимоги до матеріалів - марки сталі корпусу та вкладиша, покриття.
• Класи виконання - E (полегшений, економічний) та K (посилений, для важких умов).

Класи виконання E і K - у чому різниця на практиці

Адже саме невідповідність класу виконання реальним навантаженням - одна з найпоширеніших причин передчасного виходу шарнірної головки з ладу. Поставити клас E туди, де потрібен K - і через кілька тисяч циклів корпус почне тріскатися в зоні обойми.

Чому важливо вимагати сертифікат відповідності ISO, а не просто брати «аналог за формою»? Тому що виробник, який не підтвердив відповідність стандарту, не зобов'язаний витримувати ні навантажувальну здатність, ні допуски на зазор. Зовні деталь буде ідентична - а за ресурсом може відрізнятися в рази.

Не поспішайте брати першу-ліпшу позицію лише тому, що діаметр збігається. Матеріальне виконання шарнірної головки - це другий за важливістю критерій після розмірів.

Матеріали корпусу

• Сталь з цинковим покриттям - стандартне виконання для більшості промислових застосувань. Хороша корозійна стійкість у нормальних умовах.
• Сталь з хромовим покриттям - підвищена твердість поверхні, краща зносостійкість різьбової частини.
• Нержавіюча сталь (A2, A4) - для агресивних середовищ: харчова промисловість, морське застосування, контакт з хімічними речовинами.
• Алюміній - полегшене виконання для пневматики та легких приводів, де критична вага конструкції.

Матеріали сферичного вкладиша

Запам'ятайте головне правило вибору вкладиша: необслуговуваний T/K зручний, але не всесильний. При ударних навантаженнях і високому контактному тиску стальна пара під змащенням служить значно довше. Необслуговуване виконання - це зручність обслуговування, а не підвищення навантажувальної здатності.

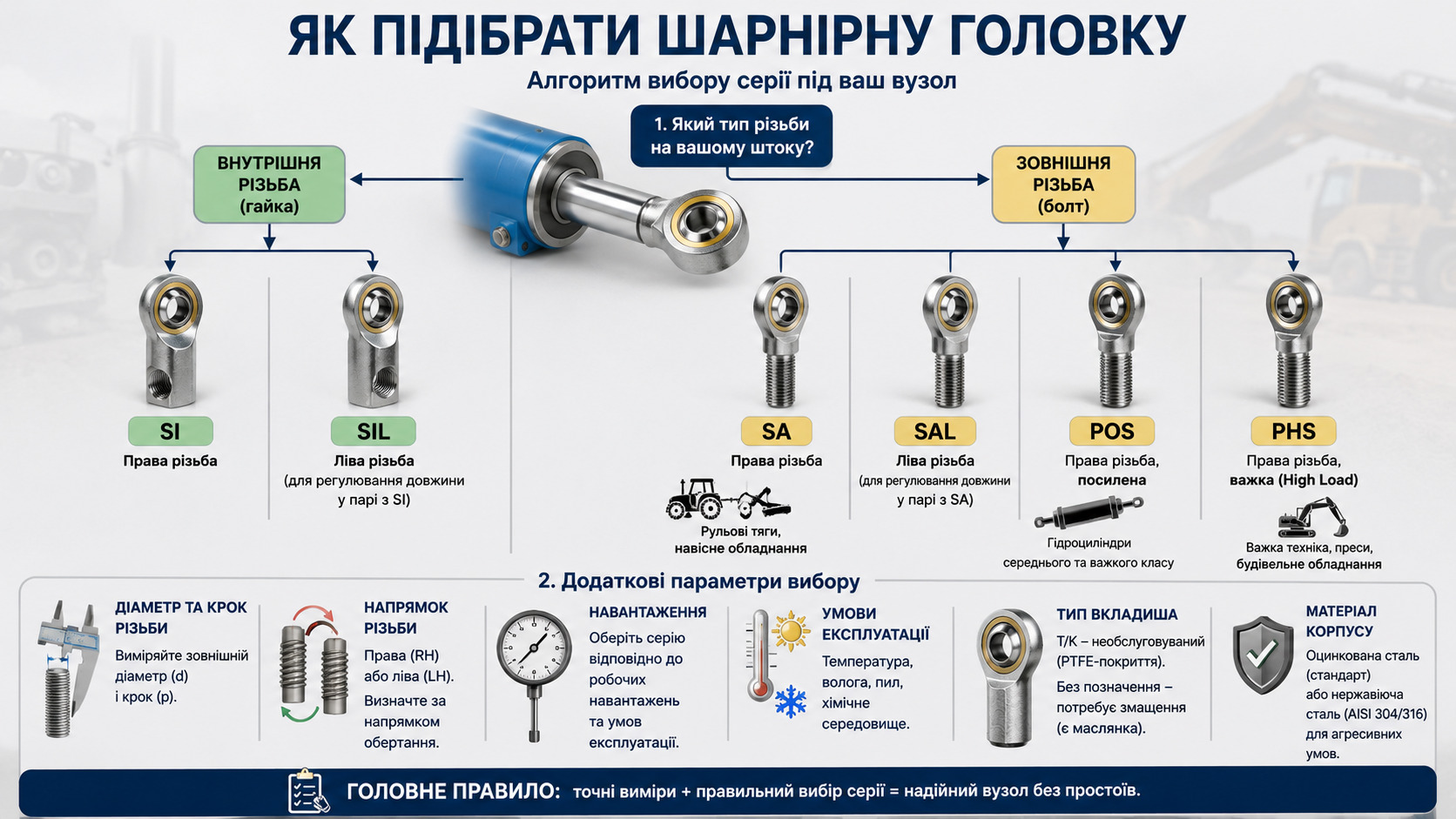

Щоб не помилитися при підборі, рекомендуємо діяти суворо за таким алгоритмом:

1. Визначити тип різьби на штоці. Шток закінчується різьбовим пальцем - зовнішня різьба, потрібна серія SA/SAL/POS/PHS. Шток має внутрішню різьбу (різьбове гніздо) - потрібна серія SI/SIL.

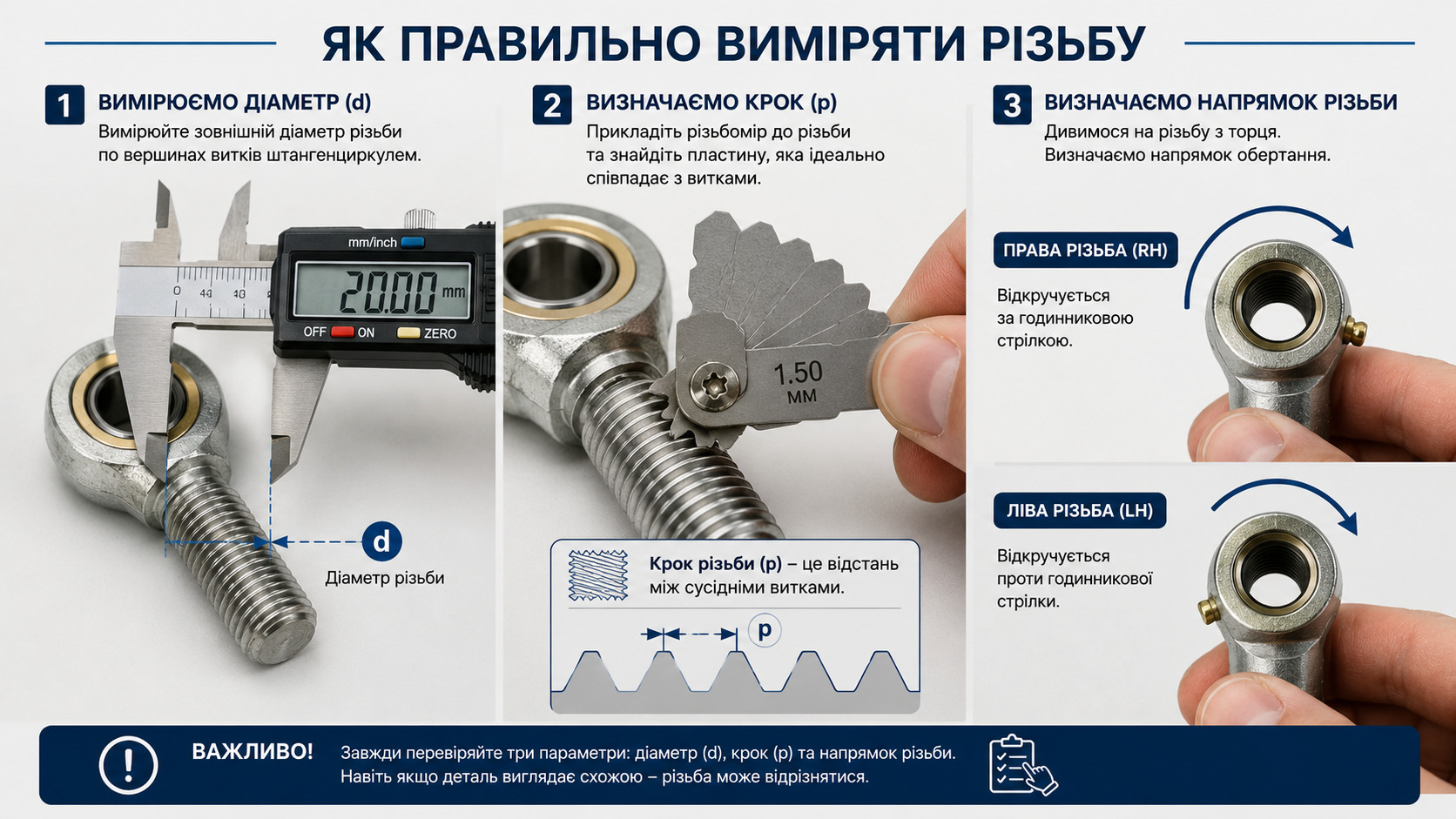

2. Виміряти діаметр і крок різьби. Штангенциркулем - діаметр, різьбоміром - крок. Записати обидва значення.
3. Визначити напрям різьби. Права - стандарт, серії SI/SA/POS/PHS. Ліва - серії SIL/SAL. Перевірити обертанням.
4. Оцінити характер навантаження. Статичні або повільні навантаження - клас E. Динамічні, ударні, високочастотні - клас K або серія PHS.
5. Визначити умови експлуатації. Нормальні умови - оцинкована сталь. Волога, агресивні середовища - нержавіюче виконання.
6. Вибрати тип вкладиша. Немає доступу для змащення, режим роботи помірний - T/K. Важкий режим з регламентним обслуговуванням - стальна пара.
7. Перевірити габаритні розміри за каталогом. Діаметр отвору під палець, ширина вилки, будівельна довжина - все має збігтися з монтажним місцем.

Тільки пройшовши всі сім кроків, можна бути впевненим, що деталь стане на місце та відпрацює заявлений ресурс.

Кожен великий виробник підшипників і приводних компонентів має у своїй лінійці шарнірні головки. Однак різниця між брендами - не лише в ціні. Розберемо, на що звертати увагу.

Провідні бренди

• CX (Польща) - один із найпоширеніших брендів в українській промисловості. Оптимальне співвідношення ціни та якості для завдань середньої важкості. Широка лінійка від M6 до M30 і вище, стабільна відповідність ISO 12240-4.
• FO Bearings - широкий асортимент типорозмірів, доступність під замовлення. Хороший вибір для стандартних промислових застосувань.
• ZSG, MTM, CT, Craft - середній та бюджетний сегмент. Підходять для несилових і малонавантажених застосувань, де критична ціна, а не ресурс.

На що звернути увагу при виборі бренду

• Наявність сертифіката відповідності ISO - без нього немає гарантії витримування навантажувальних характеристик.
• Доступність повної лінійки типорозмірів - особливо важливо, якщо деталь нестандартна (дрібний крок, нержавіюче виконання, ліва різьба).
• Терміни поставки - поширені типорозміри (M8-M16) як правило в наявності. Нестандартні - під замовлення, зазвичай протягом 5 робочих днів.

Щодо ціни: розкид на ринку справді широкий. Стандартна шарнірна головка SI06 без бренду може коштувати 32 грн., а аналогічний типорозмір від CX POLAND - 80 грн. Однак «дешевше» у шарнірному вузлі - поняття відносне. Якщо простій лінії обходиться в тисячі гривень на годину, економія на деталі за 50 грн. втрачає будь-який сенс. Придбання має бути усвідомленим і зваженим: спочатку визначтеся, що саме ви шукаєте - функціональну частину оснащення приводу чи просто найдешевшу позицію у прайсі.

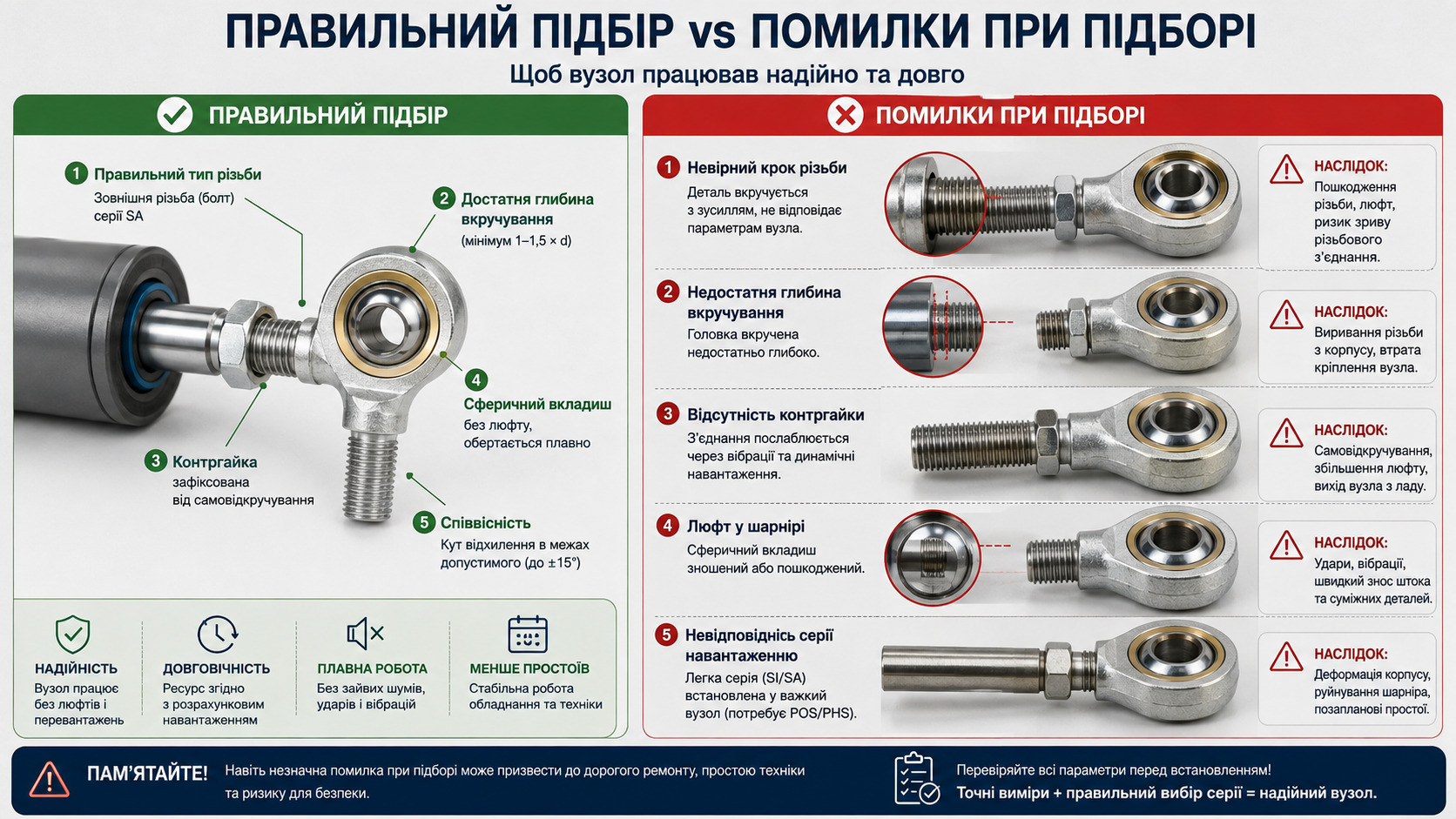

Практика показує, що більшість проблем після заміни шарнірної головки - наслідок кількох типових помилок. Перелічимо їх чесно, без прикрас.

• «Поставив схожу - люфтить». Причина - невідповідність класу зазору в сферичній парі. Клас E замість K, або виріб без сертифіката з широким допуском на вкладиш. Відчутний люфт у шарнірі - це не «особливість деталі», це брак підбору.
• «Різьба не вкручується». Найпоширеніша причина - переплутали праву різьбу з лівою. Друга причина - метрична різьба vs дюймова. M12 і 1/2" UNF схожі за діаметром, але несумісні за кроком.
• «Вкладиш випав через місяць». Перевантаження за радіальним навантаженням - взяли клас E для важкого режиму, або серію SI/SA там, де потрібна POS/PHS. Стандарт ISO вказує максимальні навантаження - вони не рекомендаційні, вони граничні.
• «Купив дешевше - корпус луснув». Матеріал корпусу не розрахований на ударні навантаження. Бюджетні вироби без сертифіката ISO нерідко виконуються зі сталей зі зниженою ударною в'язкістю. Зовні не відрізнити - лише в роботі.
• «Різьба зірвалася при затяжці». Неправильно підібрана довжина різьбового входу. Мінімальна глибина вгвинчування для метричної різьби - не менше одного діаметра різьби. Для відповідальних з'єднань - не менше 1,5 діаметра.

Навіть правильно підібрана шарнірна головка вимагає дотримання базових правил експлуатації.

• Необслуговувані вкладиші T/K - не потребують змащення, однак вимагають періодичної перевірки на люфт. Якщо люфт з'явився - вкладиш зношений, заміна обов'язкова. Спроби «підтягнути» або залити змащення не допоможуть.
• Вкладиші під змащення - дотримуватись регламенту змащення суворо. При висиханні змащення стальна пара працює в режимі сухого тертя і зношується в рази швидше.
• Захист різьбової частини - при зберіганні та монтажі різьбу слід захищати від механічних пошкоджень і корозії. Зірвана різьба - часта причина неможливості демонтажу при наступній заміні.
• Контргайка - після встановлення та регулювання довжини тяги контргайка має бути затягнута. Без неї вібрація поступово викручує шарнірну головку з різьби штока.
• Температурний діапазон - стандартні вироби з PTFE-вкладишем розраховані на діапазон від -30°C до +100°C. При вищих температурах PTFE деградує - потрібне спеціальне виконання.

Шарнірна головка - маленька деталь з великою відповідальністю. Помилка в одну літеру позначення (SI замість SIL, E замість K) або два зайві міліметри при вимірюванні діаметра - і деталь або не стане на місце, або вийде з ладу раніше терміну.

Адже правильний підбір - це не складна наука, а послідовне дотримання простого алгоритму: виміряти, визначити напрям різьби, оцінити навантаження, вибрати виконання за ISO. Саме в такому порядку - і ніяк інакше.

Виміряйте тричі, замовте один раз. Вузол скаже дякую.

Якщо ви не впевнені у підборі або зіткнулися з нестандартним типорозміром - рекомендуємо звернутися за консультацією до фахівців. Каталог шарнірних головок серій SI, SA, SIL, SAL, POS та PHS з фільтрацією за діаметром, кроком різьби та брендом доступний на promtehimport.com.ua. Консультація - по телефону або в месенджерах.
