Підшипники, що закріплюються, серій UC, HC (EX), UK у чому різниця між фіксацією стопорними гвинтами та ексцентриковим кільцем

Уявіть типову картину: зерноток, середина збиральної стради, конвеєр зупинився. Механік знімає корпусний вузол, дивиться на підшипник - зовні цілий, мастило є, а вал прокручується просто всередині внутрішнього кільця. Або інший сценарій: деревообробний верстат, вал тремтить, з'явився сторонній шум, а причина та ж - підшипник «гуляє» на валу.

Знайомо? Адже саме такі ситуації трапляються, коли спосіб фіксації підшипника вибрано неправильно або монтаж виконано без розуміння конструктивних особливостей.

Закріплювані підшипники - це цілий світ із нюансами. Три серії, два принципово різних способи кріплення на вал, і кожен із них незамінний у своїх умовах. Давайте розберемося з цим докладно, щоб наступний вибір був усвідомленим.

Багатьох фахівців спочатку вводить в оману сама формулювання «підшипники для корпусів». Адже йдеться не просто про звичайний підшипник, вставлений у корпус, а про конструктивно самостійний вузол із вбудованою системою кріплення прямо на вал - без шпонок, без складних посадок із натягом, без прецизійної обробки вала.

Це і є головна ідея закріплюваних підшипників: простий монтаж у польових умовах, ремонтопридатність і взаємозамінність.

Застосовуються вони повсюдно:

• сільськогосподарська техніка і зерноперобне обладнання;
• стрічкові та ланцюгові конвеєри;
• деревообробні та меблеві верстати;
• вентиляційне та насосне обладнання;
• харчове виробництво і борошномельна промисловість.

Встановлюються такі підшипники в стандартні корпуси кількох типів:

• UCP - корпус із вертикальною підошвою (стояковий);
• UCF - фланцевий корпус (квадратний фланець);
• UCFL - овальний фланцевий корпус;
• UCT - корпус із відводом (кутовий).

Корпус і підшипник - це пара. І якщо підшипник не зафіксований на валу надійно, жоден корпус не врятує.

UC - найпоширеніша серія на пострадянському ринку. У старому радянському маркуванні вона позначалася як 480200 (наприклад, UC204 = 480204). Саме ці підшипники стоять на більшості діючого обладнання на українських підприємствах.

Конструкція

Підшипник UC - це дворядний кульковий підшипник зі збільшеним внутрішнім кільцем, у якому передбачено паз під ексцентрикове стопорне кільце з установчим гвинтом. Зовнішнє кільце сферичне - це забезпечує самовстановлення при невеликих перекосах вала до 2-3 градусів.

Як працює фіксація

Принцип простий і дотепний. Стопорне кільце має ексцентрикову (зміщену відносно осі) зовнішню поверхню. При затягуванні установчого гвинта кільце повертається і своєю ексцентриковою частиною вдавлюється між внутрішнім кільцем підшипника і валом, створюючи затискне зусилля. Адже саме завдяки геометрії ексцентрика, а не просто завдяки силі затягування гвинта, і забезпечується фіксація.

Важливий момент: кільце завжди затягується у напрямку обертання вала. Це посилює самозатягування під час роботи.

Типорозмірний ряд

UC201 - UC218 і вище, внутрішній діаметр від 12 до 90 мм. На українському ринку представлені бренди різного цінового сегмента: від бюджетних FO Bearings і MTM до якісних CX (Польща), KYK (Японія) і преміального SKF.

Плюси та мінуси серії UC

Багато хто плутає HC і UC, вважаючи їх одним і тим самим. Адже спосіб фіксації у них ідентичний - ексцентрикове стопорне кільце. Однак це не робить їх взаємозамінними за характеристиками.

У чому відмінність від UC

Серія HC (у деяких виробників позначається як EX або E-серія) має модифікований профіль внутрішньої доріжки кочення і збільшений кут контакту. Це забезпечує:

• кращу компенсацію кутових перекосів вала - до 4-5 градусів проти 2-3 у стандартного UC;
• підвищену несучу здатність при тих самих габаритах;
• більш м'яку роботу в умовах нежорсткого встановлення вала.

Маркування у різних виробників

Тут важливо не заплутатися, адже різні бренди називають цей тип по-різному:

• SKF - серія E (наприклад, YEL 204);
• NTN - серія EX;
• CX, FO Bearings - HC (наприклад, HC205);
• KYK - позначення може збігатися з UC при схожих характеристиках.

Сумісність із корпусами

Хороша новина: HC/EX повністю сумісні з корпусами UC-типу за посадковими розмірами зовнішнього кільця. Це означає, що при заміні UC на HC не потрібно міняти корпус - достатньо замінити лише сам підшипник.

Де HC виграє у UC

• Корпуси з нежорстким встановленням, де вал має помітний прогин;
• Обладнання з перекосами монтажних поверхонь (зварні рами, дерев'яні конструкції);
• Довгі вали з кількома опорами, де важко забезпечити ідеальну співвісність.

Ось тут починається принципово інший підхід. Серія UK - це вже не ексцентрик, а закріплювальна втулка. І різниця між ними - як між точковим тиском і обіймами.

Конструкція

Підшипник UK має конічний внутрішній отвір із конусністю 1:12. Сам по собі він на вал не сідає - для монтажу необхідна закріплювальна втулка (adapter sleeve), яка має відповідний зовнішній конус і циліндричний внутрішній отвір під вал.

Комплект виглядає так:

1. Вал (звичайної точності, поле допуску h9-h11);
2. Закріплювальна втулка - надівається на вал;
3. Підшипник UK - насаджується на конус втулки;
4. Стопорна шайба і гайка - фіксують усе в осьовому напрямку.

Як працює фіксація

При затягуванні гайки втулка вдавлюється в конічний отвір підшипника і водночас обтискає вал по всій своїй довжині. Контакт - не в одній точці, а по всій поверхні посадки. Саме тому UK витримує навантаження, при яких UC просто провернувся б.

Типорозмірний ряд

UK205 - UK230 і крупніше. На українському ринку доступні виконання від CX (Польща), FO Bearings, SKF. Важливо пам'ятати: підшипник UK продається окремо від втулки - їх потрібно замовляти в комплекті.

Плюси та мінуси серії UK

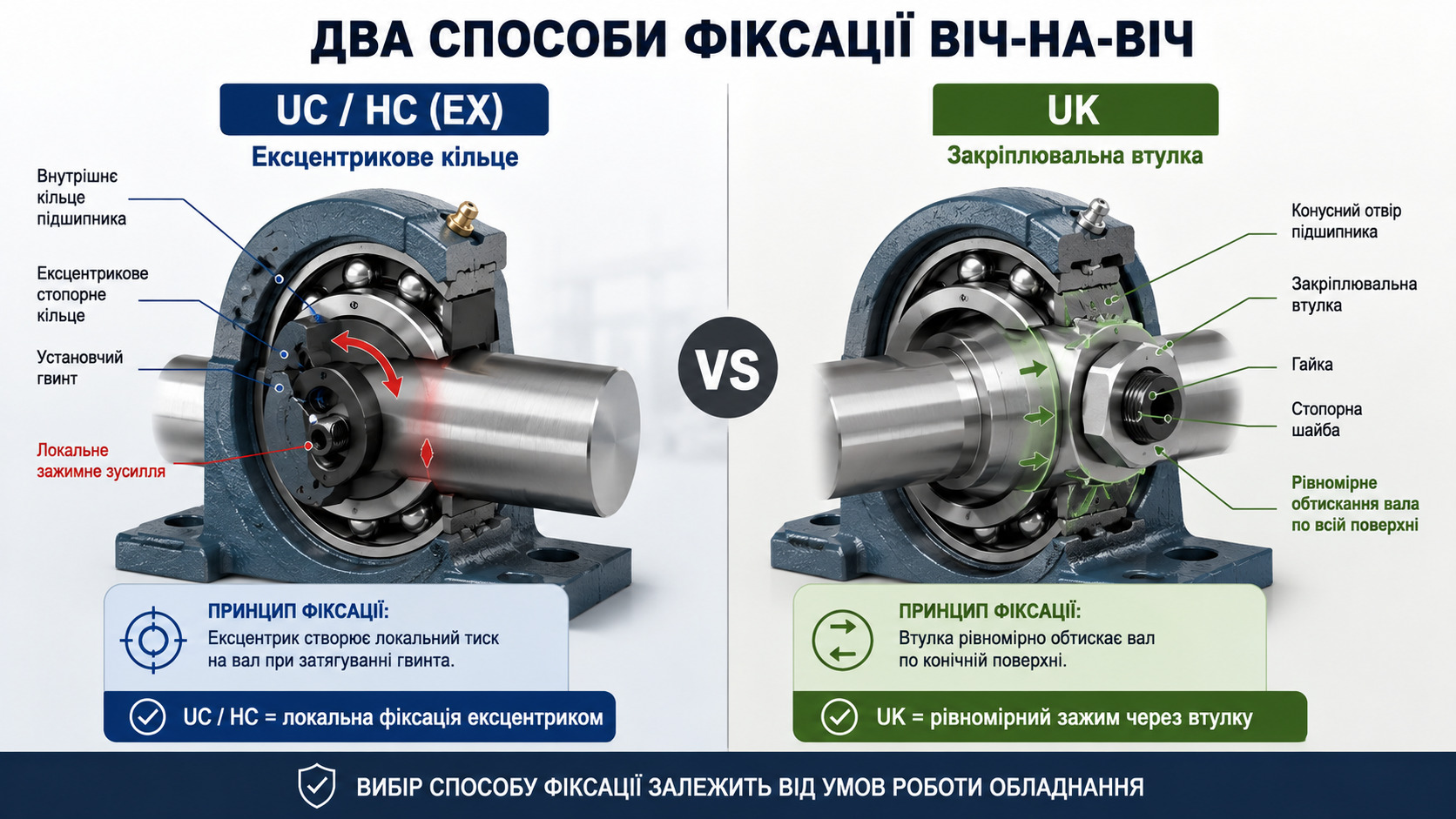

Давайте порівняємо чесно, без спроби оголосити один спосіб кращим за інший. Адже правильний вибір завжди залежить від умов експлуатації, а не від особистих уподобань.

Як бачите, немає універсально «кращого» рішення. Є підхожє для конкретних умов.

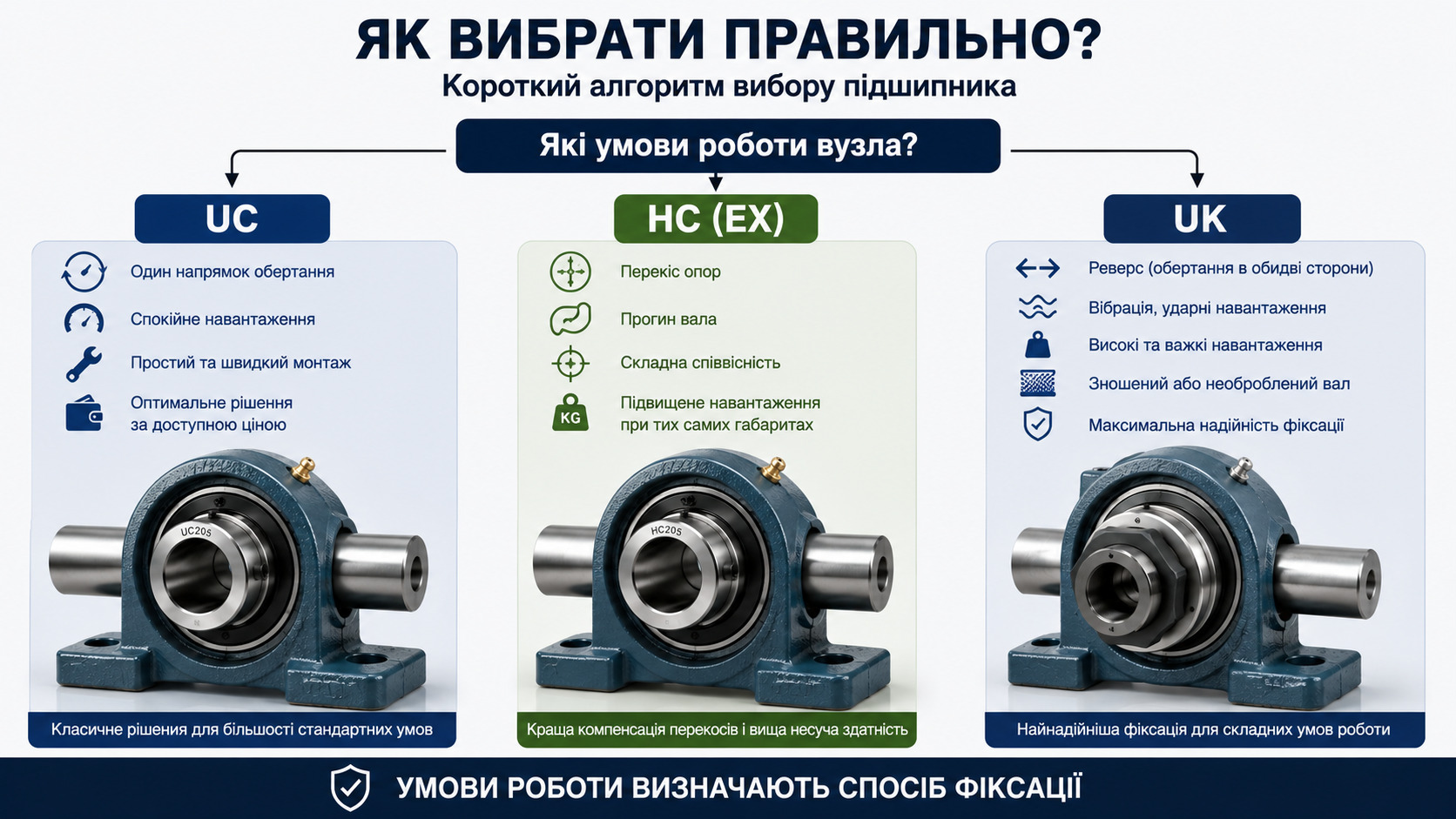

Перш ніж прийняти рішення про покупку, рекомендуємо відповісти на три прості питання:

1. Є реверс або ударні навантаження? - Якщо так, тільки UK.
2. Який стан і точність поверхні вала? - Якщо вал необроблений або зношений - UK. Якщо чистова обробка - UC або HC.
3. Як часто планується обслуговування і заміна? - Часте ТО, важкодоступне місце - UC простіший у роботі. Тривалі міжсервісні інтервали та важкі умови - UK надійніший.

Орієнтуйтеся за цією таблицею прийняття рішень:

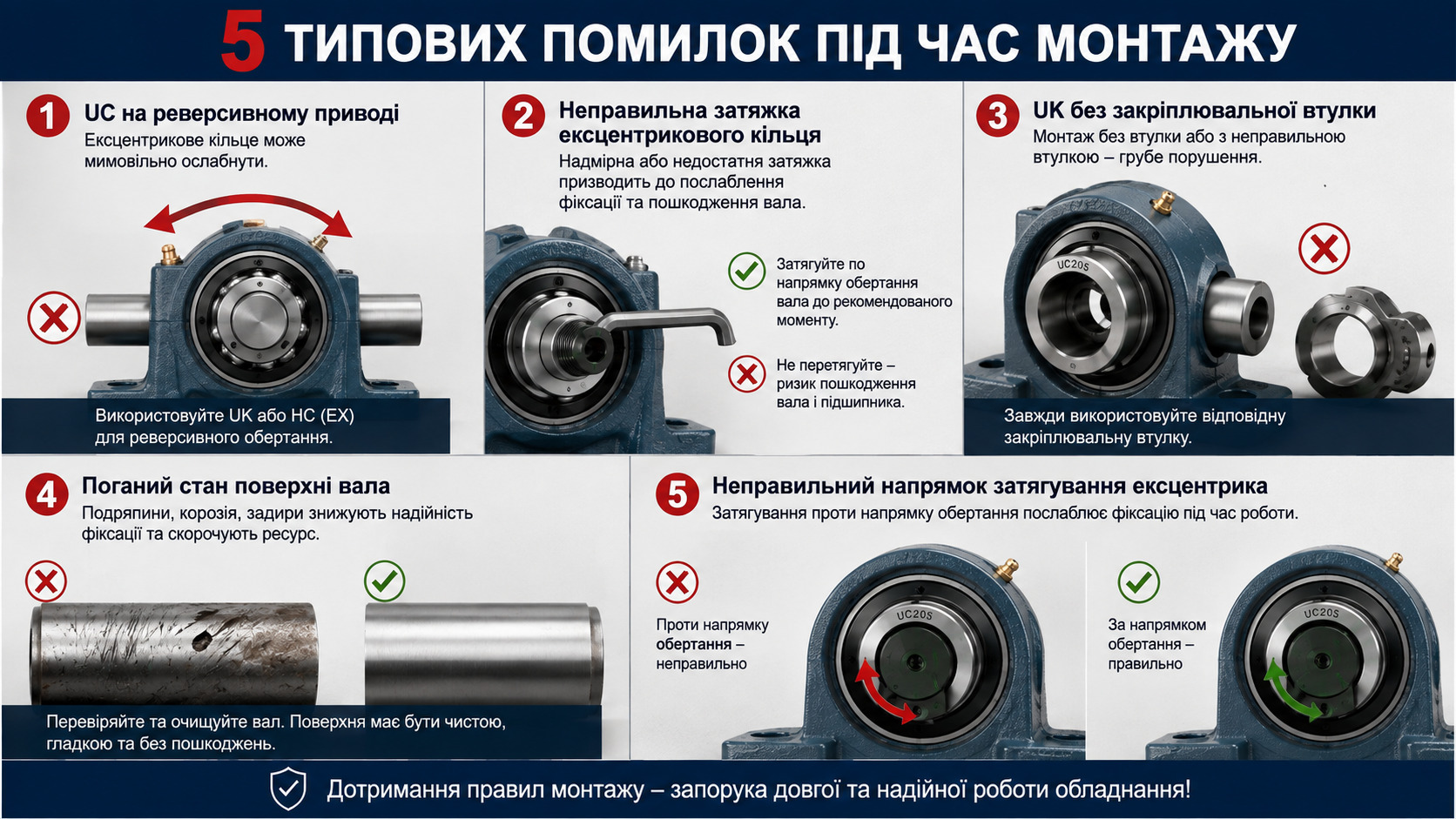

Пам'ятаєте ту картину з конвеєром на початку? Тепер відповідь очевидна. Швидше за все, стояв UC на реверсивному приводі - і ексцентрикове кільце просто-напросто самовідкрутилося. Типова історія, яку можна було запобігти правильним вибором серії.

Запам'ятайте головне:

• UC - швидко, дешево, просто. Добре працює при спокійних навантаженнях і одному напрямку обертання.
• HC (EX) - той самий принцип фіксації, що у UC, але з кращою компенсацією перекосів. Вибирайте, коли вал «гуляє» або співвісність опор неідеальна.
• UK - надійно, довго, для серйозних умов. Реверс, вібрація, важкі навантаження - це територія UK.

Адже правильно підібраний підшипник - це не просто деталь. Це спокійна робота обладнання, передбачувані міжсервісні інтервали і відсутність незапланованих простоїв у найневідповідніший момент. Якщо сумніваєтеся у виборі - рекомендуємо проконсультуватися з фахівцем до покупки, а не розбиратися в причинах після відмови.
