Підшипник передньої ступиці МТЗ і ЮМЗ: взаємозамінність, розміри та нюанси вибору

Уявіть картину: середина робочого дня, трактор у полі, і звідкись спереду починає наростати характерний гул. Не різкий, не раптовий - просто дедалі настирливіший з кожною годиною. Досвідчений тракторист уже знає: це передня ступиця подає сигнал. Питання лише в тому, що буде далі - поїдеш за першим-ліпшим підшипником і поставиш «щось схоже», чи розберешся один раз і закриєш це питання назавжди.

Передня ступиця на МТЗ і ЮМЗ - один із тих вузлів, де ціна помилки при виборі деталі особливо висока. Адже тут ідеться не просто про заміну витратника, а про безпеку керування і ресурс усього переднього моста. Тому давайте розберемося детально: які підшипники стоять штатно, що з чим взаємозамінне, і на що звертати увагу при покупці.

Обидва заводи - Мінський тракторний і Південний машинобудівний у Дніпрі - за радянських часів працювали за суміжними конструкторськими рішеннями. Це породило значну уніфікацію деталей, зокрема в ходовій частині. Однак «схожі» і «ідентичні» - різні речі, і саме тут починається плутанина, яка коштує грошей.

Передні мости МТЗ-80/82 і ЮМЗ-6 конструктивно схожі: балка, поворотні кулаки, ступиця з парою конічних роликових підшипників. Але посадкові розміри корпусів, геометрія поворотних кулаків і окремі розмірні ланцюги в них розходяться. Тому перш ніж купувати «як на МТЗ», варто звірити конкретні номери - а не покладатися на слова сусіда по гаражу.

Передня вісь трактора працює в умовах комбінованих навантажень. Колесо приймає вагу машини - це радіальне навантаження. При поворотах і на схилах з'являється осьова складова. Саме тому тут застосовуються конічні роликові підшипники - вони одночасно сприймають обидва типи навантажень, чого не вміють звичайні радіальні кулькові.

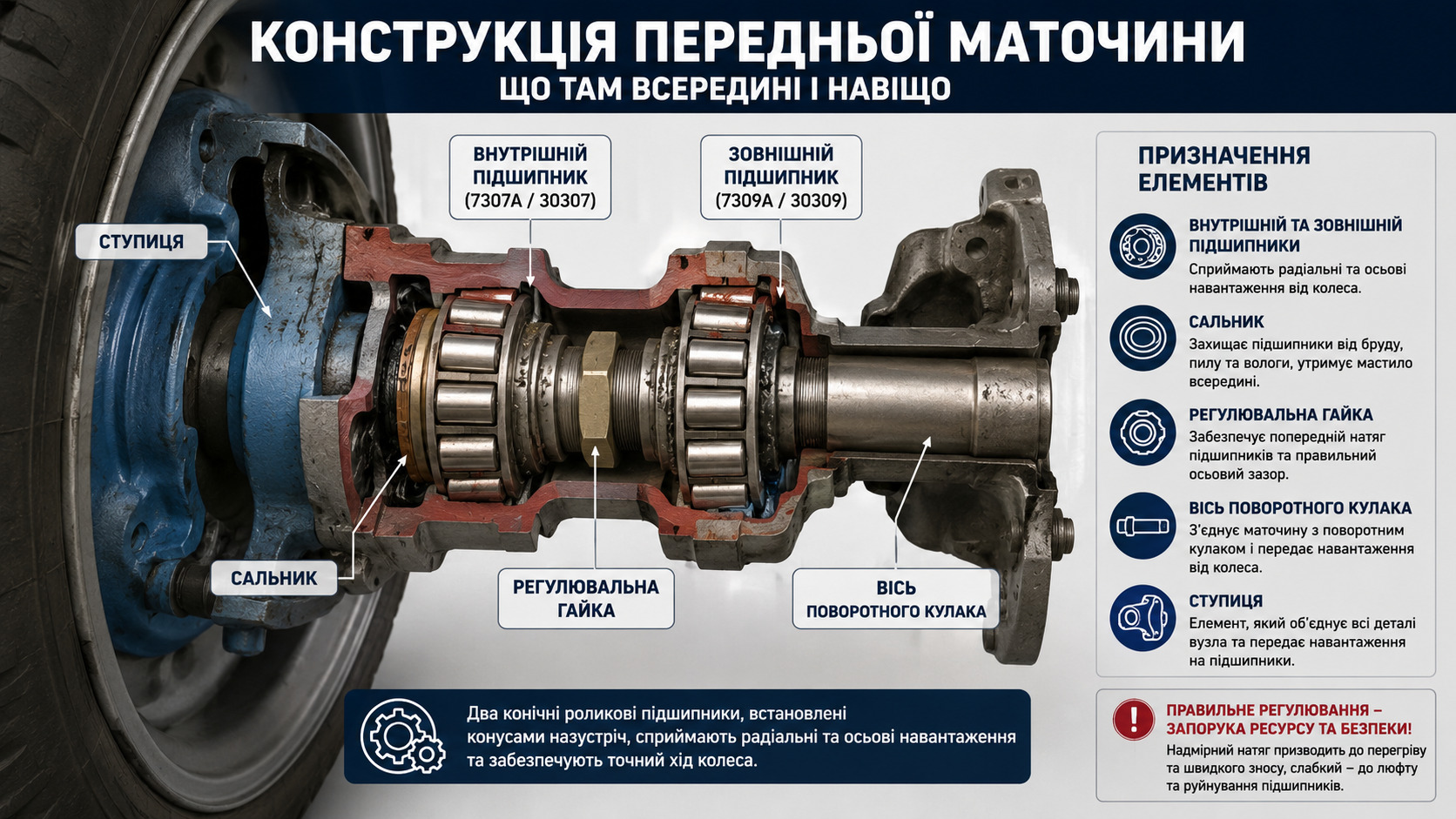

У ступиці стоять два підшипники - внутрішній і зовнішній. Їх встановлюють конусами назустріч один одному, що дозволяє регулювати переднатяг і осьовий зазор. Саме ця пара працює як система: один підшипник без другого не дасть потрібної жорсткості і точності ходу.

Типові симптоми зносу, на які варто звернути увагу:

• Наростаючий гул або виття з боку передньої осі, що посилюється на швидкості
• Люфт у рульовому керуванні при справній рульовій тязі
• Нагрів ступиці після 20-30 хвилин роботи
• Відчутний осьовий люфт колеса при похитуванні руками

Якщо ступиця гріється - це вже не питання «скоро міняти», це питання «скільки ще залишилося».

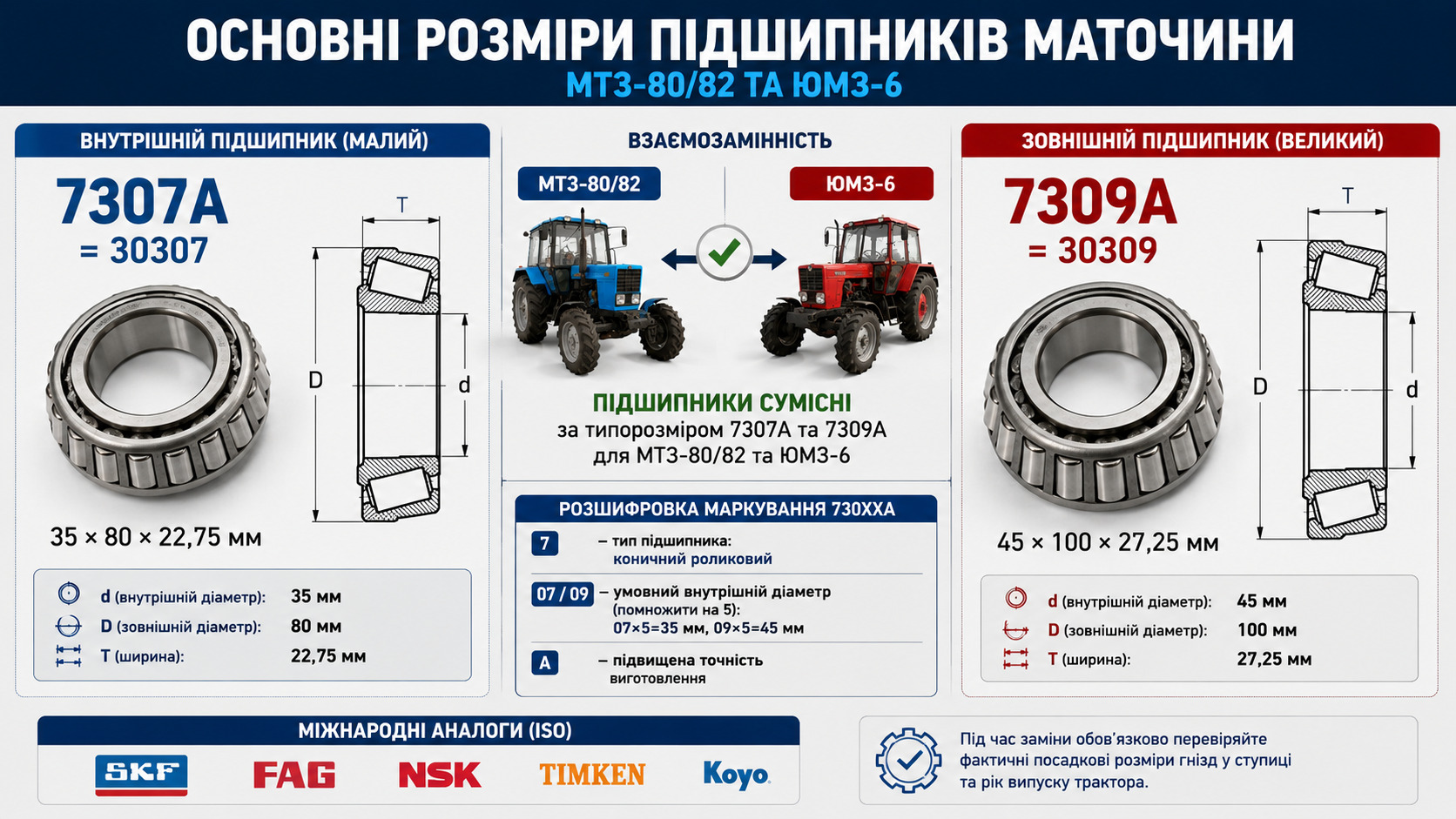

Штатна комплектація передньої ступиці на основних модифікаціях МТЗ і ЮМЗ виглядає наступним чином:

Кілька слів про логіку радянського маркування - щоб наступного разу читати номери самостійно:

• Перша цифра «7» - тип підшипника: конічний роликовий
• Наступні дві цифри «07» або «09» - умовний внутрішній діаметр (множиться на 5: 07×5=35 мм, 09×5=45 мм)
• Літера «А» - підвищена точність виготовлення в рамках радянської класифікації

Міжнародний аналог за ISO - серія 303ХХ: 30307 і 30309 відповідно. Саме ці позначення використовуються в каталогах SKF, FAG, NSK, TIMKEN та інших світових виробників. Дюймові виконання на цих тракторах трапляються рідко - переважно при заміні на деталі від імпортної сільгосптехніки в комплексних переробках.

Це найпрактичніший розділ. Тому - по кожному випадку окремо.

МТЗ-80 і МТЗ-82 - підшипники передньої ступиці повністю ідентичні. Різниця між цими моделями стосується трансмісії (задній vs повний привід), але не передньої ступиці. Тут взаємозамінність пряма і без застережень.

МТЗ і ЮМЗ-6 - за номерами підшипників збігаються (7307А і 7309А), однак корпус ступиці, посадкові гнізда і спряжені деталі можуть мати відмінності залежно від року випуску і модифікації. Перед заміною рекомендуємо звірити не лише номер підшипника, а й фактичні посадкові розміри гнізда в ступиці.

ЮМЗ-6, ЮМЗ-6Л і ЮМЗ-6М - модифікації заводу відрізняються рядом конструктивних рішень, зокрема в передній осі. Підшипники в більшості випадків ті самі, але уточнення по року випуску обов'язкове.

Взаємозамінність за номером підшипника і взаємозамінність за вузлом у зборі - це дві різні речі. Плутанина між ними коштує і зайвих грошей, і втраченого часу.

Виробник - кому довіряти

Ринок конічних роликових підшипників на МТЗ і ЮМЗ в Україні широкий. Серед брендів, які реально зустрічаються в продажу:

• Преміум-сегмент: SKF (Швеція), FAG (Німеччина), NSK (Японія), TIMKEN (США) - еталонна якість, максимальний ресурс, відповідна ціна
• Середній сегмент: ZKL (Чехія), NTN (Японія), SNR (Франція), NKE (Австрія), Fersa (Іспанія) - хороше співвідношення ціни і ресурсу
• Доступний сегмент: KYK, CX, Craft, ГПЗ - підходять для техніки з помірним навантаженням і сезонною експлуатацією

Коли переплата за преміум виправдана? Якщо трактор працює інтенсивно - важкі ґрунти, довгі зміни, агресивні умови. Якщо ж машина виїжджає раз на тиждень на легкі роботи - середній сегмент впорається не гірше.

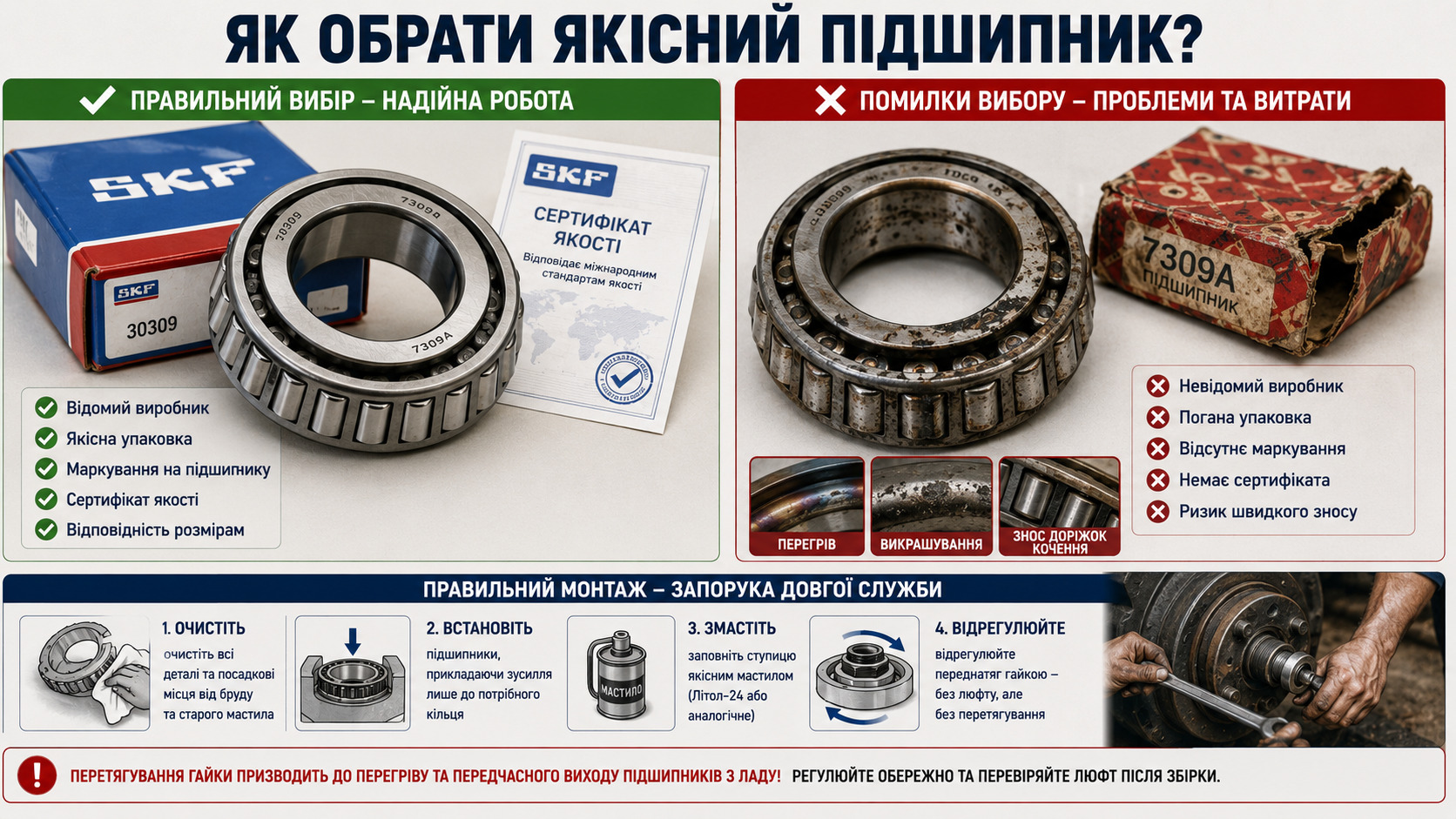

Окрема розмова - підробки. На конічних роликових підшипниках популярних серій (30307, 30309) контрафакт трапляється регулярно. Ознаки, які мають насторожити:

• Надто низька ціна при заявленому бренді (SKF за ціною KYK - привід замислитися)
• Нечітке гравірування маркування на кільці
• Нерівномірний крок роликів у сепараторі
• Люфт або «брижі» при прокручуванні від руки
• Відсутність сертифіката або упаковки із захисними елементами

Клас точності

Для передньої ступиці трактора достатній клас P0 (нормальний) - саме він і стоїть у штатній комплектації. Переплачувати за P6 або P5 немає сенсу: підвищена точність затребувана в металорізальних верстатах і шпиндельних вузлах, але не в ходовій тихохідної машини.

Радіальний зазор

Стандартна група зазору для цього вузла - CN (нормальна). Група C3 (збільшений зазор) може бути виправдана в умовах високих робочих температур або при встановленні в корпус з натягом - але для ступиці МТЗ/ЮМЗ це нетипова ситуація.

Матеріал сепаратора

Штампований сталевий сепаратор - норма і оптимум для цього вузла. Полімерний надлишковий, в умовах бруду і перегріву поводиться гірше за сталевий.

Правильно вибраний підшипник, встановлений з помилками при монтажі, не прослужить і половини розрахункового строку. Тому кілька важливих правил:

1. Запресування - тільки через внутрішнє кільце. Ніяких ударів по зовнішньому кільцю, ніякої «оправки з труби невідповідного діаметра». Удар по зовнішньому кільцю передає навантаження через ролики на доріжки кочення і створює бринелювання - вм'ятини, що вбивають підшипник ще до першого оберту.
2. Мастило - правильне і в правильній кількості. Класика для цього вузла - Літол-24 або його сучасні аналоги (NLGI 2, температурний діапазон до 120°C). Закладати потрібно близько 2/3 об'єму порожнини - не «повну жменю» і не «трохи».
3. Переднатяг - за регламентом, а не «від душі». Після встановлення підшипників гайку ступиці затягують до усунення зазору, потім відпускають на 1/6-1/8 оберту. Осьовий зазор у підсумку - 0,02-0,08 мм. Перетяг - отримаєш нагрів і ранній знос. Недотяг - отримаєш люфт і руйнування доріжок.
4. Перевірка після складання. Колесо повинно обертатися від руки плавно, без заїдань і з легким опором переднатягу. Якщо крутиться надто легко - зазор не вибрано. Якщо туго і з ривками - перетягнуто.

Найчастіша помилка при заміні - затягнути гайку «надійніше» і забути про регулювання. За сезон такий підшипник зробить свою справу - тільки у зворотному напрямку.

При замовленні підшипника онлайн або у постачальника важливо вказувати не лише марку трактора, а й точний номер підшипника або його типорозмір: d (внутрішній діаметр) × D (зовнішній діаметр) × T (висота). Це особливо актуально, якщо маркування на старому підшипнику стерте - підібрати за розмірами надійніше, ніж по пам'яті.

Що варто уточнити у менеджера перед покупкою:

• Країна виробництва і завод (не бренд на упаковці, а реальне місце виготовлення)
• Наявність сертифіката відповідності ISO
• Відповідність номера міжнародному стандарту (30307 / 30309)
• Клас точності і група зазору

Зручний спосіб підбору - фільтрація за розмірами (d × D × T) у каталозі постачальника. Такий інструмент дозволяє знайти потрібний підшипник навіть без номера - лише за фактичними обмірами знятої деталі. Широкий асортимент конічних роликових підшипників з фільтрацією за брендом, внутрішнім діаметром і зовнішнім діаметром представлений, зокрема, на promtehimport.com.ua - там же доступна професійна консультація з підбору.

Чек-лист «5 питань перед покупкою підшипника»

1. Я знаю точний номер підшипника або його типорозмір d × D × T?
2. Підтверджена взаємозамінність не лише за номером, а й за посадковими розмірами в корпусі?
3. Бренд відповідає інтенсивності експлуатації машини?
4. Є сертифікат і захищена упаковка?
5. Ціна не викликає підозр за співвідношенням із заявленим брендом?

Підшипник передньої ступиці - деталь невелика, але від неї залежить і керованість трактора, і ресурс переднього моста, і врешті-решт безпека роботи на техніці. Розібратися в номерах, маркуваннях і нюансах взаємозамінності один раз - означає більше не витрачати час на перебирання ступиці через сезон після «підходящої» заміни.

Правильний підшипник на правильному місці - це не деталь, це впевненість, що трактор доїде туди, куди потрібно. Ми рекомендуємо не економити на цьому вузлі і завжди звіряти не лише номер, а й реальні розміри. Можете не сумніватися - це окупається.
