Комбайн стоїть у полі - гроші течуть. Це не перебільшення, це арифметика збирального сезону. Кожна година простою під час жнив рахується в тоннах незібраного зерна. І в більшості випадків причина зупинки не в електроніці й не в гідравліці. Причина - підшипник.

Не «просто деталь». Саме той підшипник, який стоїть у похилій камері, або в подрібнювачі, або в шнеку вивантаження. Який міг би прослужити весь сезон - якби його правильно підібрали, правильно встановили і вчасно замінили.

У цій статті - конкретна карта застосовності підшипників для двох платформ: Case IH та New Holland. Три ключові вузли, реальні артикули, поради з практики. Без зайвого.

Що це таке і чому тут усе летить першим

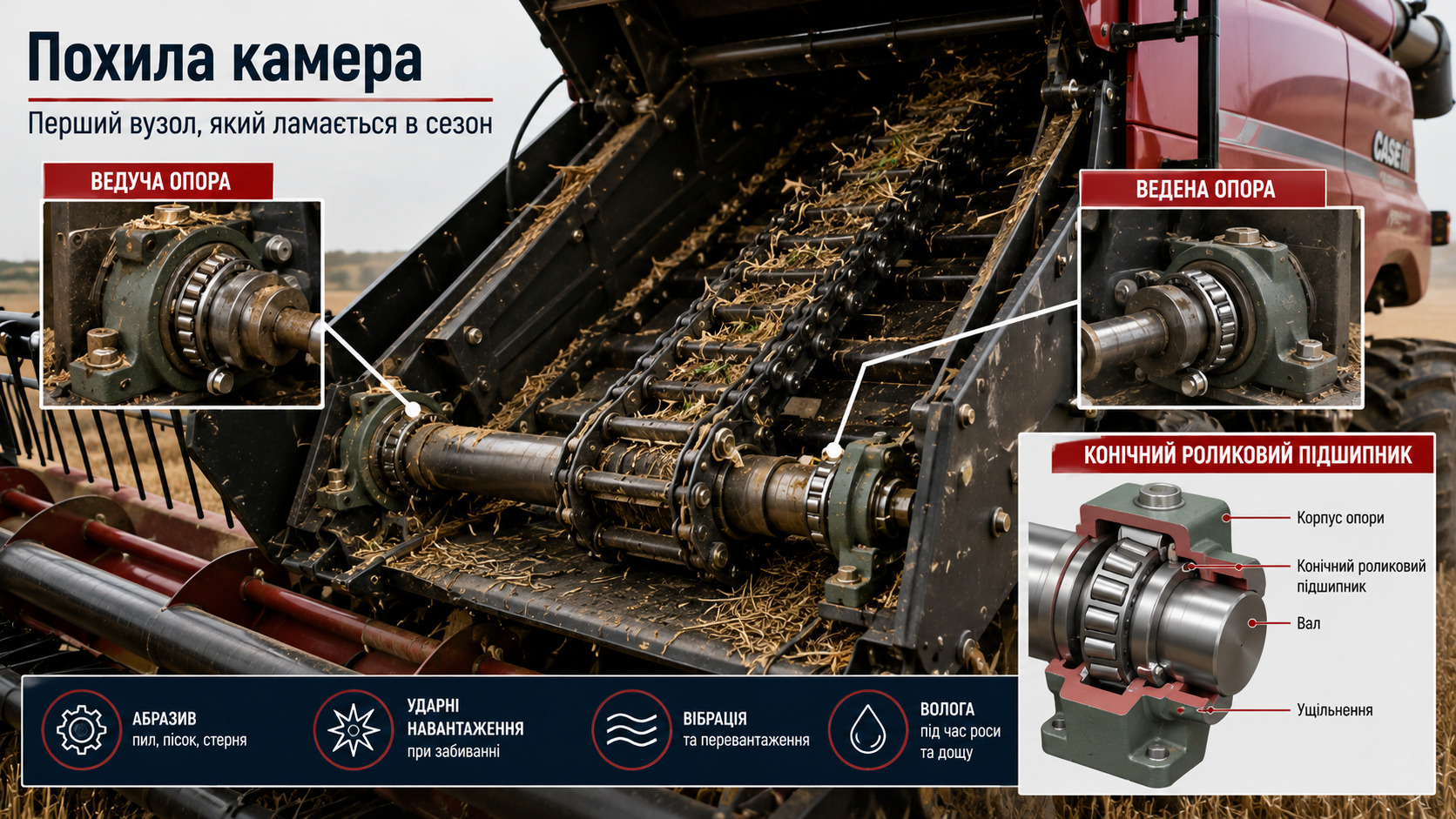

Похила камера - це перехідний модуль між жниваркою та молотаркою. Через неї проходить уся зрізана маса: стебла, колоски, земля, каміння, іноді метал. Ланцюговий транспортер тягне цю масу вгору під кутом, вал працює в постійному контакті з абразивним середовищем, навантаження - ударне та змінне.

Саме тут підшипник зношується найшвидше. Причин кілька:

• абразив проникає крізь ущільнення швидше, ніж у закритих вузлах;
• пікові навантаження при забиванні камери руйнують сепаратор;
• консольна схема навантаження вала створює високу осьову складову;
• регламентне мащення тут найчастіше ігнорується «бо незручно підлазити».

Важливе застереження: серія Axial-Flow має кілька поколінь конструкції похилої камери. Перед замовленням завжди звіряйте з VIN і роком випуску - у машин до 2010 року і після можуть бути різні посадкові розміри.

Конструктивна відмінність NH від Case IH у цьому вузлі: у New Holland серії CR використовується дворотóрна схема обмолоту, і навантаження на feederhouse розподіляється інакше - пікові удари більш виражені. Це означає, що ресурс підшипника тут часто нижчий, ніж у аналогічного за розміром підшипника на Case IH.

Хороша новина: позиції 30208 і 30205/30206 повністю взаємозамінні між платформами. Це спрощує складський запас.

Практична порада
Ознаки зносу підшипника похилої камери, які видно до поломки: характерний гул або скрегіт під час роботи на холостому ходу без подавання маси, люфт вала при ручній перевірці, сліди іржі та абразивного пилу на корпусі підшипника при огляді. Регламент більшості виробників - заміна кожні 200-250 мото-годин. За реальною польовою практикою в умовах кам'янистих ґрунтів - кожні 150 мото-годин.

Чому тут інші правила

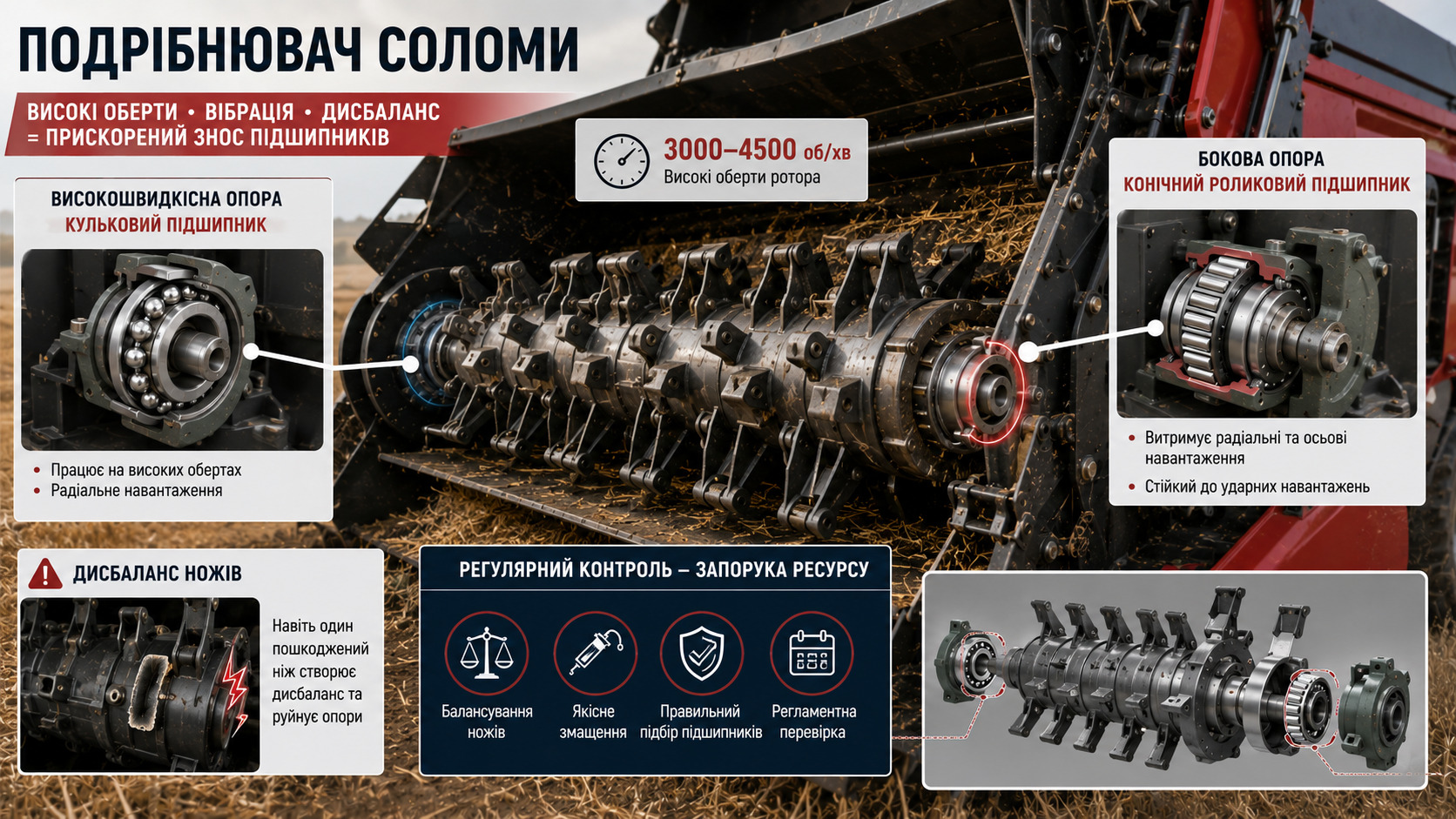

Подрібнювач соломи - це окремий світ. Ротор з ножами обертається на швидкостях 3000-4500 об/хв. Це в 5-8 разів швидше, ніж вал похилої камери. Тут принципово змінюється все - і тип навантаження, і вимоги до класу точності підшипника, і періодичність обслуговування.

Що вбиває підшипник подрібнювача:

• високі оберти + вібрація при дисбалансі зношених або асиметрично заточених ножів;
• температурні піки при тривалій роботі без перерви;
• абразив, який проходить через подрібнювач разом із соломою;
• ударні навантаження при потраплянні твердих включень - качанів, каміння, шматків дерева.

Запам'ятайте головне правило для цього вузла: дисбаланс ножів вбиває підшипник швидше за будь-який знос. Один зламаний або нерівномірно зношений комплект ножів - і підшипник отримує радіальне навантаження, яке в 3-4 рази перевищує розрахункове. При 4000 об/хв це питання не місяців, а днів роботи.

Карта застосовності - Case IH (серії Axial-Flow)

Зверніть увагу: у подрібнювачі використовуються обидва типи підшипників - кулькові радіальні (на високошвидкісних опорах ротора) і конічні роликові (на бокових опорах з осьовим навантаженням). Це важливо при підборі: кульковий на місце конічного не ставити ніколи.

Карта застосовності - New Holland (серії CR, CX)

У New Holland CR серії подрібнювач розташований під іншим кутом до осі машини - це впливає на осьове навантаження бокових опор. Ми рекомендуємо для CR завжди обирати конічну роликову опору із зазором C3, навіть якщо в оригінальній специфікації зазначено нейтральний CN.

Практична порада
При кожному ТО - огляд ножів подрібнювача з оцінкою симетричності зносу. Якщо знос ножів нерівномірний - спочатку вирівнюємо або замінюємо ножі, і тільки потім перевіряємо підшипник. Інакше новий підшипник прослужить стільки ж, скільки старий.

Чому не можна підходити до шнеків з однією міркою

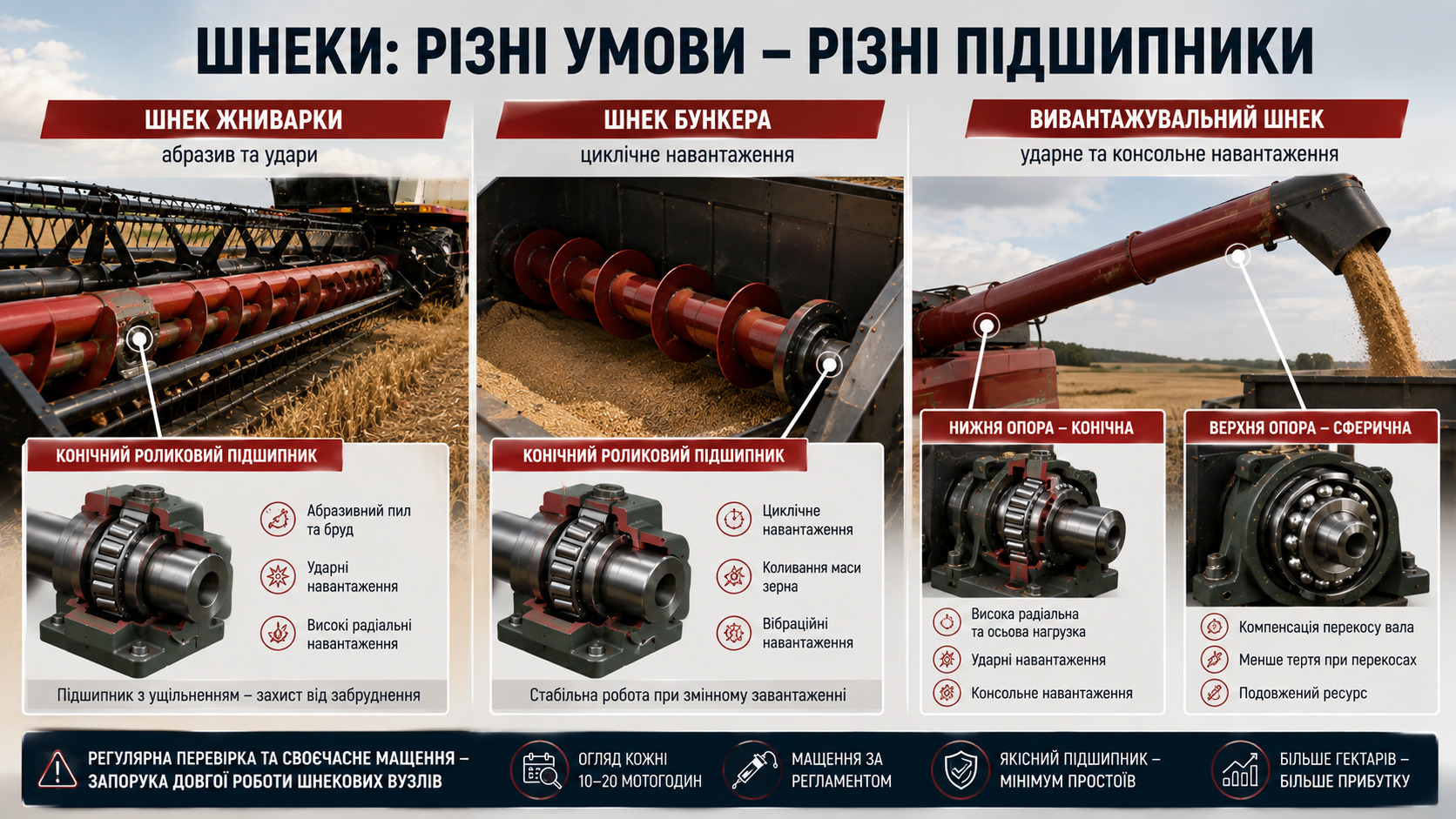

Шнеків у комбайні кілька, і кожен працює у своєму режимі. Помилка багатьох механіків - ставитися до них однаково. Це призводить або до передчасного зносу, або до надмірних витрат на дорогий підшипник там, де достатньо простішого.

Три типи шнеків - три режими роботи:

Шнек жниварки - карта застосовності

Шнек бункера і вивантажувальний шнек - карта застосовності

Зверніть увагу на верхню опору вивантажувального шнека - там стоїть сферичний дворядний підшипник, а не конічний. Це зроблено навмисно: шнек під час роботи прогинається і створює кутове зміщення вала. Сферичний підшипник компенсує цей перекіс. Поставити сюди конічний - означає отримати прискорений односторонній знос роликів.

Практична порада
Правильне монтування підшипника шнека - це три речі: потрібний натяг, правильне мащення і коректний момент затягування. «Трохи підтягнути» - це не момент затягування, це вирок підшипнику. Недостатній натяг дає проворот внутрішнього кільця на валу - вал протирається за кілька годин роботи. Надмірний натяг вибирає робочий зазор підшипника - він перегрівається і руйнується зсередини.

Чесно про оригінали та аналоги

Оригінальні підшипники Case IH і New Holland виробляє не сам CNH - їх виготовляють за контрактами SKF, FAG, NSK, KOYO. Це означає, що купивши SKF або FAG напряму з правильним артикулом, ви отримуєте ту саму деталь. Іноді навіть із свіжішою партією.

Коли оригінал або преміум виправданий:

• подрібнювач - високі оберти не вибачають економії на точності;
• вивантажувальний шнек - консольна схема, ударні навантаження при вмиканні;
• якщо машина працює в 2-3 зміни без вихідних.

Коли якісний аналог закриє завдання:

• шнек жниварки - низькі оберти, помірні навантаження;
• опори ланцюгових приводів похилої камери;
• шнек бункера з циклічним режимом роботи.

На що дивитися при виборі аналога

Три параметри, які не можна ігнорувати:

Зазор C3 для подрібнювача - це не примха. При роботі на високих обертах підшипник нагрівається, метал розширюється. Якщо стоїть нормальний зазор CN - він вибирається при нагріванні і підшипник починає працювати з попереднім натягом. Це різко прискорює знос. C3 дає запас, який «з'їдає» теплове розширення.

Бренди в каталозі - що реально закриває завдання

У каталозі конічних роликових підшипників представлено понад 30 брендів. Ось як ми рекомендуємо орієнтуватися за рівнями:

Важлива ремарка: «бюджетний» не означає «поганий». Це означає - розуміти, куди ставиш, і не економити там, де це критично. FO Bearings на опорі ланцюгового приводу жниварки прослужить сезон без питань. FO Bearings на роторі подрібнювача - це ризик.

Що перевірити при отриманні підшипника

Візуальне приймання - не формальність. Перевірте:

• маркування на торці - клас точності, зазор, країна виробництва мають збігатися із замовленням;
• плавність обертання від руки - жодних клацань, хрускоту, нерівномірного ходу;
• ущільнення (якщо є) - без деформацій, тріщин, слідів клею;
• упаковку - сліди розкриття, волога всередині, відсутність мастила є підставою для відмови від партії.

«Дешевше на 30%» іноді справді дешевше. Але тільки тоді, коли ви розумієте, що отримуєте. Купівля підшипника без розуміння його походження - це лотерея, ставкою в якій є збиральний сезон.

Підшипник у комбайні - це не уніфікована деталь, яку можна вибрати «за розміром» і забути. Кожен вузол диктує свої вимоги, і нехтування цим обходиться дорого.

Коротко про головне:

• Похила камера - конічні роликові, зазор CN або C3, заміна кожні 150-250 мото-годин залежно від умов. Позиції 30208, 32210, 32212 взаємозамінні між Case IH і New Holland у більшості випадків.
• Подрібнювач - комбінація кулькових (високошвидкісні опори ротора, зазор C3, клас P6) і конічних (бокові опори). Спочатку перевіряємо баланс ножів, потім міняємо підшипник - не навпаки.
• Шнеки - три різних вузли з різною логікою: жниварка - конічні із захистом від абразиву, бункер - помірний ресурс, вивантаження - посилені конічні знизу і сферичний дворядний зверху обов'язково.

Правильний підшипник - це не стаття витрат. Це інвестиція в те, щоб комбайн дійшов до кінця сезону без позапланової зупинки в полі. Різниця в ціні між «правильним» і «підходящим за розміром» - кілька сотень гривень. Різниця в наслідках - кілька тисяч і втрачені дні збирання.

Підбирайте зараз, поки комбайн стоїть у ангарі - не в полі в розпал жнив. У каталозі понад 2000 позицій конічних роликових підшипників у наявності, під замовлення - за 5 днів.
