Підшипники комбайнів Нива, Дон, Claas: топ-15 позицій, що ламаються в сезон

Комбайн зупинився в полі. Жнива в розпалі, зерно осипається, сусіди вже прибрали половину клітки. А причина простою - один підшипник. Не гідравліка, не двигун, не електрика. Підшипник. Завжди конкретний. Завжди у найневідповідніший момент.

Досвідчені механізатори знають це правило напам'ять. Адже за десятиліття експлуатації комбайнів Нива, Дон і Claas на полях України склалася цілком стійка статистика відмов. Одні вузли «ходять» роками, інші не переживають і одного сезону. Саме про другі - ця стаття.

Ми зібрали 15 позицій підшипників, які найчастіше виходять з ладу в розпал збиральної кампанії на трьох найпоширеніших моделях зернозбиральної техніки. Для кожної - вузол, причина, симптоми та порада щодо заміни.

Комбайн - це не трактор і не вантажівка. Це машина, в якій одночасно працюють десятки обертових вузлів із принципово різними режимами навантаження. Тому підшипники тут зношуються інакше, швидше і непередбачуваніше, ніж у будь-якій іншій сільгосптехніці.

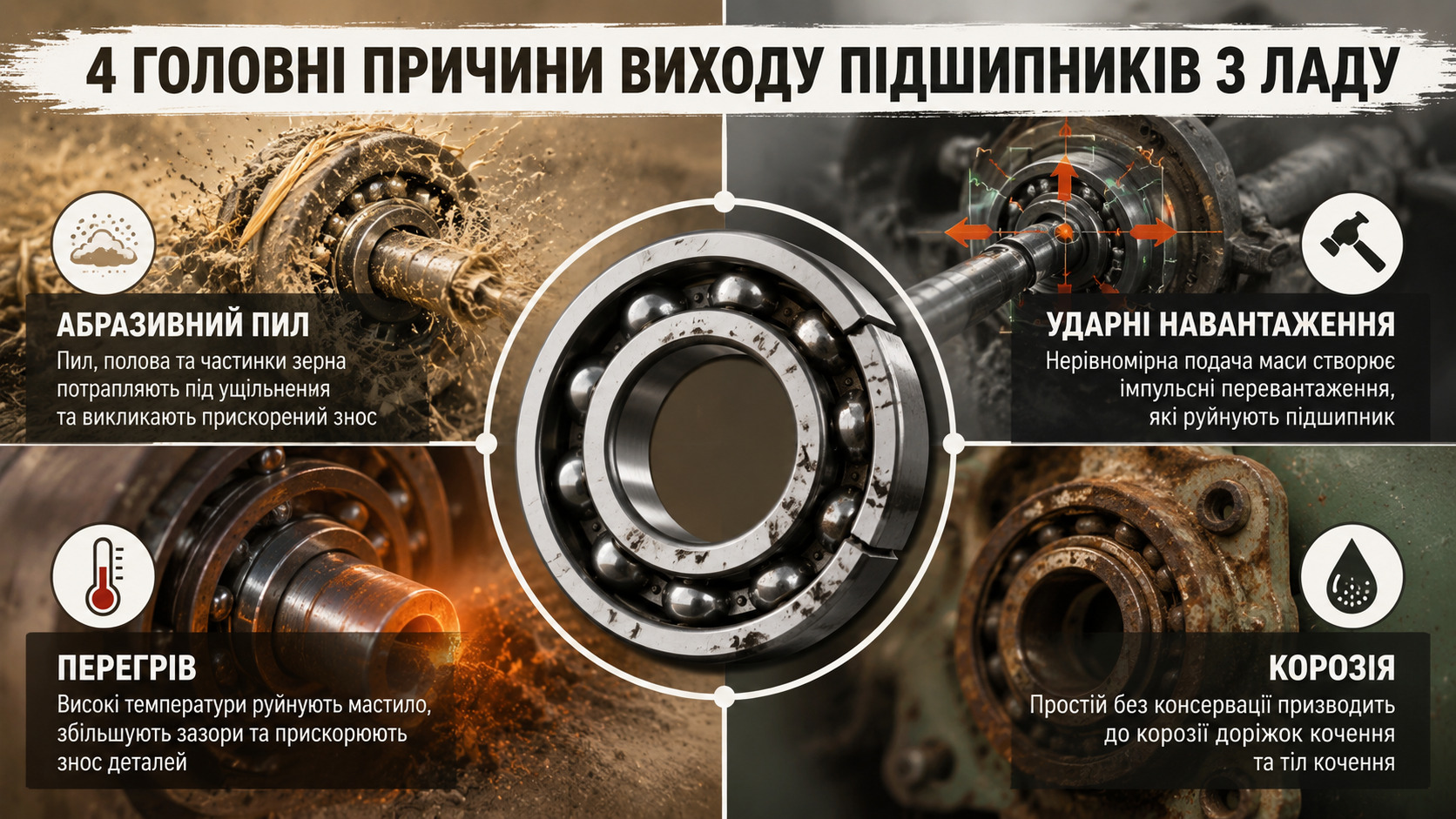

Ось чотири головні фактори, які «вбивають» підшипникові вузли комбайна:

• Абразивне середовище. Пил, полова, дрібні частинки зерна - все це набивається під ущільнення за один перегін. До обіду вузол вже гуде.
• Ударні навантаження. Особливо критичні для молотильного барабана і соломотряса. Нерівномірна подача хлібної маси створює імпульсні перевантаження, яких не прощає жоден підшипник класу нижче C3.
• Температурні перепади. Вранці - роса і +15°С, опівдні - пил і +40°С у зоні привода. Мастило деградує, зазори «гуляють», ущільнення дубіють.
• Сезонний простій без консервації. Комбайн відпрацював і став на зберігання з брудним мастилом і конденсатом усередині корпусів. До наступного збирання частина підшипників вже в зоні ризику - ще до першої години роботи.

І ось тут починається найцікавіше. Кожна з трьох моделей - Нива, Дон і Claas - має свої «слабкі» вузли, продиктовані конструктивними особливостями. Тому список відмов у них різний, хоча причини - одні й ті самі.

«Нива» - робоча конячка пострадянських полів. Проста, ремонтопридатна, але з кількома хронічно слабкими вузлами, які відомі кожному механізатору.

Підшипник головного контрпривода жатки

• Артикул: 180306 (6306-2RS / 6306-2Z)
• Чому ламається: високі оберти у поєднанні з постійним абразивним забрудненням. Ущільнення не справляються з обсягом пилу, що надходить.
• Симптоми: свист і гул при роботі жатки, нагрів корпусу привода.
• Порада: міняти з ущільненням типу 2RS, не 2Z. Металева шайба в цьому вузлі не рятує від полови.

Підшипник бітера проставки

• Артикул: 1000910 (6910 / 6910-2RS)
• Чому ламається: ударне навантаження від нерівномірної подачі хлібної маси. Саме тут першою «відчуває» перевантаження молотарка.
• Симптоми: вібрація в зоні бітера, люфт вала при ручній перевірці.
• Порада: при заміні перевірити посадкове місце вала - часто вже є фретинг-корозія, яка з'їдає новий підшипник за пів сезону.

Підшипник молотильного барабана (передній і задній)

• Артикул: 1000924 (6924) - передній; 1000920 (6920) - задній
• Чому ламається: найбільш навантажений вузол комбайна. Радіальне навантаження + вібрація + абразив. Найважчий режим без винятків.
• Симптоми: наростаючий низькочастотний гул, перегрів корпусу підшипникового щита.
• Порада: міняти відразу обидва - передній і задній. Якщо вийшов один, другий вже працює в нештатному режимі.

Підшипник похилої камери

• Артикул: 180307 (6307-2RS)
• Чому ламається: перекіс транспортерного ланцюга створює нерозрахункове осьове навантаження на радіальний підшипник. Знос посадкового місця прискорює процес.
• Симптоми: скрегіт у зоні похилої камери при подачі маси, сліди люфту на валу.
• Порада: перед заміною обов'язково відрегулювати натяг і співвісність ланцюга.

Підшипник варіатора ходу

• Артикул: 6-7204А (32204)
• Чому ламається: конічний підшипник в умовах постійної зміни частоти обертання і температурного розширення корпусу. Мастило витікає швидше, ніж його встигають додати.
• Симптоми: ривки при зміні швидкості, нагрів варіатора.
• Порада: перевіряти наявність мастила в цьому вузлі кожні 50 моточасів. Не за регламентом - за фактом.

Комбайн «Дон-1500»

«Дон» більший за «Ниву» і працює з більшою продуктивністю. Тому навантаження на підшипникові вузли - принципово інші. Особливо страждають високооборотні приводи і соломотряс.

Підшипник першого контрпривода

• Артикул: 180308 (6308-2RS)
• Чому ламається: високооборотний вузол, критично чутливий до якості мастила. Перегрів настає швидко - і непомітно.
• Симптоми: свист на високих обертах, тепло корпусу привода вже через годину роботи.
• Порада: застосовувати лише підшипники із заводською закладкою високотемпературного мастила або набивати вузол самостійно перед сезоном.

Підшипник соломотряса (ексцентриковий вал)

• Артикул: 1000309 (6309-2RS) / сферичний 1309
• Чому ламається: постійна вібрація від ексцентрика + абразив соломи. Сферичні підшипники тут зношуються по бігових доріжках - характерне гуркотіння наростає поступово.
• Симптоми: наростаюче гуркотіння в зоні соломотряса, вібрація кузова комбайна.
• Порада: міняти на сферичний самовстановлюваний аналог - він компенсує перекоси вала при деформації рами.

Підшипник зернового шнека

• Артикул: 180305 (6305-2RS)
• Чому ламається: зерновий пил - окремий вид абразиву. Дрібнодисперсний, проникає через будь-які ущільнення. Заміну мастила в цьому вузлі традиційно забувають.
• Симптоми: хрускіт при роботі шнека, зниження подачі зерна в бункер.
• Порада: це не «тихий» вузол - він просто гуде негучно. Перевіряти руками щотижня під час збирання.

Підшипник головного редуктора

• Артикул: 7312 (32312) - конічний
• Чому ламається: осьове навантаження різко зростає при перевантаженні молотильного барабана. Конічний підшипник у таких умовах «викочує» буртик внутрішнього кільця.
• Симптоми: гул редуктора з наростанням, масляні патьоки з корпусу.
• Порада: не економити на регулюванні осьового зазору при складанні - 0,05-0,10 мм суворо за нормою.

Підшипник привідного вала очищення

• Артикул: 180306 (6306-2RS)
• Чому ламається: комбіноване навантаження - радіальне від пасового привода плюс осьове від нерівномірності потоку зерна на решетах. Подвійний удар по одному підшипнику.
• Симптоми: нерівномірний хід решет, вібрація в зоні очищення.
• Порада: при заміні перевірити натяг привідного паса - перетягнутий пас вбиває новий підшипник за 20 годин.

Комбайн Claas (Dominator / Mega)

Німецька техніка надійніша, але й складніша. Аксіальна система обмолоту Claas створює специфічні навантаження, яких немає на радянських барабанних машинах. Тому й «слабкі» місця - інші.

Підшипник ротора (аксіальна система)

• Артикул: 22228 CCK/W33 (сферичний роликовий)
• Чому ламається: екстремальне радіальне навантаження від безперервної роботи ротора у поєднанні з ударною подачею хлібної маси. Сферичні роликові підшипники тут - не розкіш, а необхідність.
• Симптоми: наростаючий низькочастотний шум ротора, зниження якості обмолоту.
• Порада: лише оригінальний SKF або FAG. Аналоги в цьому вузлі - ризик зупинки на другому тижні збирання.

Підшипник похилого транспортера

• Артикул: UC205 / UC206 (корпусний)
• Чому ламається: перекіс ланцюга похилого транспортера - першопричина. Нерозрахункове навантаження руйнує посадкове місце корпусу швидше, ніж сам підшипник.
• Симптоми: стук у зоні похилого транспортера, видимий перекіс ланцюга.
• Порада: замінити корпусний вузол у зборі - відновлення посадкового місця в польових умовах не дає потрібної точності.

Підшипник привода вентилятора очищення

• Артикул: 6205-2RS / 6206-2RS
• Чому ламається: високі оберти вентилятора плюс температура від двигуна. Мастило розріджується і витікає швидше, ніж у будь-якому іншому вузлі комбайна.
• Симптоми: свист вентилятора на робочих обертах, нерівномірний потік повітря на решетах.
• Порада: використовувати підшипники з високотемпературним мастилом (маркування HTF або VT378 у SKF).

Підшипник подрібнювача соломи

• Артикул: 22216 E (сферичний роликовий)
• Чому ламається: абразив подрібненої соломи + постійні ударні навантаження від ножів подрібнювача. Один із найбрудніших вузлів комбайна.
• Симптоми: вібрація в зоні подрібнювача, нерівномірне різання соломи.
• Порада: перевіряти ущільнення корпусу перед кожним сезоном - саме вони, а не сам підшипник, виходять першими.

Підшипник колісного редуктора ходової частини

• Артикул: 30216 (7216) - конічний роликовий
• Чому ламається: навантаження на поворотах при повному бункері - критичне. Бруд і вода потрапляють через зношені манжети редуктора і руйнують підшипник зсередини.
• Симптоми: хрускіт при повороті, нагрів маточини, сліди масла на диску колеса.
• Порада: міняти манжети редуктора одночасно з підшипником - інакше новий підшипник повторить долю старого за один сезон.

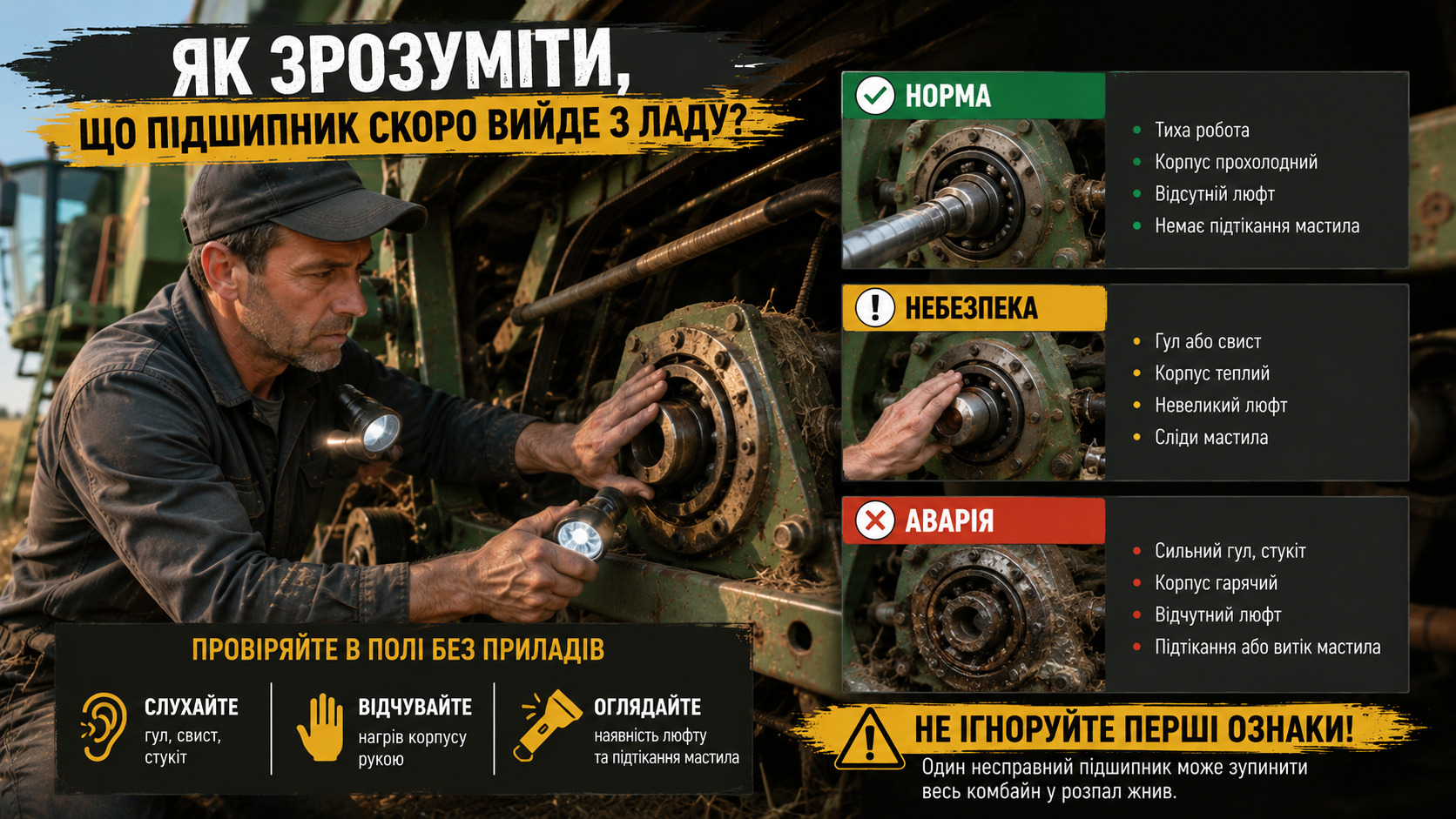

Віброаналізатора в кабіні немає. Термокамери теж. Однак досвідченому механізатору достатньо трьох інструментів: вухо, рука і очі. Адже підшипник рідко вмирає мовчки - він завжди попереджає.

За звуком

За температурою

• Рука терпить - норма для більшості вузлів (до 60°С).
• Рука не терпить - підвищений знос або нестача мастила (60-80°С). Додати мастило, спостерігати.
• Запах горілого або дим - негайна зупинка. Підшипник вже руйнується, вал може заклинити.

Нагрілося - зупини. Не зупинив - купуй два підшипники замість одного: сяде і сусідній.

Візуальний огляд

• Сліди іржі на торцях корпусу - конденсат потрапив усередину, мастило деградувало.
• Мастило, що витекло на корпусі, - ущільнення «пропустило» вузол, перевірити негайно.
• Сліди фретингу (іржавий наліт на посадковому місці вала) - посадкове місце розбите, один підшипник не врятує.
• Видимий радіальний або осьовий люфт вала - підшипник вже втратив робочий зазор або зруйнований.

Питання заміни - це завжди компроміс між швидкістю і надійністю. Адже комбайн чекати не може, а потрібного артикула в найближчому місті може не виявитися. Тому важливо розуміти, де аналог допустимий, а де - ні.

Коли аналог допустимий

• Шнеки, транспортери, приводи вентиляторів - навантаження помірні, будь-який якісний аналог відпрацює сезон.
• Корпусні вузли (UCF, UCP) - широкий ринок аналогів, достатньо вибрати перевірений бренд.

Коли аналог неприпустимий

• Молотильний барабан, ротор Claas, головний редуктор - тут навантаження на межі. Дешевий аналог може вийти з ладу через 10 годин, а заміна в полі обійдеться дорожче різниці в ціні.
• Сферичні роликові підшипники великих типорозмірів (22216, 22228) - геометрія доріжок у різних виробників відрізняється. Тільки SKF, FAG, NSK або перевірені аналоги KYK, CX.

Короткий огляд брендів для сільгосптехніки

Окрема тема - підроблений SKF. На українському ринку його чимало. Три ознаки оригіналу: рівномірний лазерний шрифт маркування без «пливучих» букв, упаковка з голограмою і QR-кодом перевірки, однаковий плавний хід обох кілець при прокручуванні рукою. Якщо хоч один пункт викликає сумнів - краще взяти перевірений KYK, ніж підробку під SKF.

Ми рекомендуємо телефонувати постачальнику з готовим артикулом, а не з назвою моделі комбайна. Артикул - це конкретна відповідь. Модель комбайна - це початок довгої розмови.

Найзручніший час для ревізії підшипникових вузлів - одразу після збирання. Комбайн ще не прибрано на зберігання, всі люки відкриті, вузли доступні. Потім буде або ніколи, або ліньки, або «і так зійде». А навесні виявиться, що половина позицій з нашого топ-15 вже в зоні ризику.

Чеклист післясезонної ревізії підшипникових вузлів:

1. Прокрутити кожен доступний вал рукою. Люфт, хрускіт, нерівномірність ходу - все це маркери проблемного вузла. Записати, не відкладати.
2. Оглянути всі корпуси на предмет мастила, що витекло. Якщо мастило витекло - значить, працювало без нього. Ущільнення замінити, підшипник перевірити.
3. Перевірити посадкові місця на фретинг. Іржавий наліт або виробіток на валу - сигнал до заміни разом із підшипником.
4. Замінити мастило у вузлах з масляною ванною. Відпрацьоване масло з водою і металевою стружкою - ідеальне середовище для корозії взимку.
5. Законсервувати незахищені поверхні. Відкриті посадкові місця, різьбові з'єднання, торці валів - все, куди потрапляє волога при зберіганні.

Адже підшипник, який «доживе» до наступного сезону на брудному мастилі й з водою всередині, у перший же день збирання нагадає про себе.

Техніка не ламається вся й одразу. Вона попереджає. Спочатку гуде, потім гріється, потім хрустить - і лише тоді зупиняється. Проблема в тому, що в розпал збирання на ці сигнали немає часу. Тому й трапляються зупинки в полі, яких можна було уникнути за місяць до початку сезону.

15 позицій із цього списку відповідають за більшість незапланованих простоїв на комбайнах Нива, Дон і Claas. Не всі вони дорогі. Не всі складні в заміні. Однак кожен із них у потрібний момент може зупинити машину продуктивністю 10 тонн зерна на годину.

Якщо вже знаєте потрібний артикул - чудово, ми підберемо під нього оригінал або перевірений аналог. Якщо ні - опишіть вузол і модель комбайна, ми розберемося разом і запропонуємо оптимальне рішення з урахуванням ваших умов експлуатації.
