Підшипники на МТЗ-80 і МТЗ-82: повний перелік по вузлах (таблиця застосовності)

Уявіть картину: трактор розібрано, на верстаку лежить зношений підшипник, а в голові одне питання - що саме замовляти? Позначення стерлося, у телефоні немає потрібного каталогу, а сусід запевняє, що «ось цей підійде, він майже такий самий». Саме в такий момент і потрібна ця стаття.

Ми зібрали повний перелік підшипників для тракторів МТЗ-80 і МТЗ-82 - по кожному вузлу, з позначеннями, типами та кількістю. Один раз розібратися - і питання закрито надовго.

Сімейство тракторів Беларус МТЗ-80/82 - одне з найбільш масових в історії сільськогосподарської техніки. Машини, випущені ще в 1970-х і 1980-х роках, досі справно працюють на полях, фермах і в господарствах по всій Україні. Це само по собі свідчить про надійність конструкції. Але будь-яка надійна машина потребує своєчасного обслуговування - і підшипники тут посідають особливе місце.

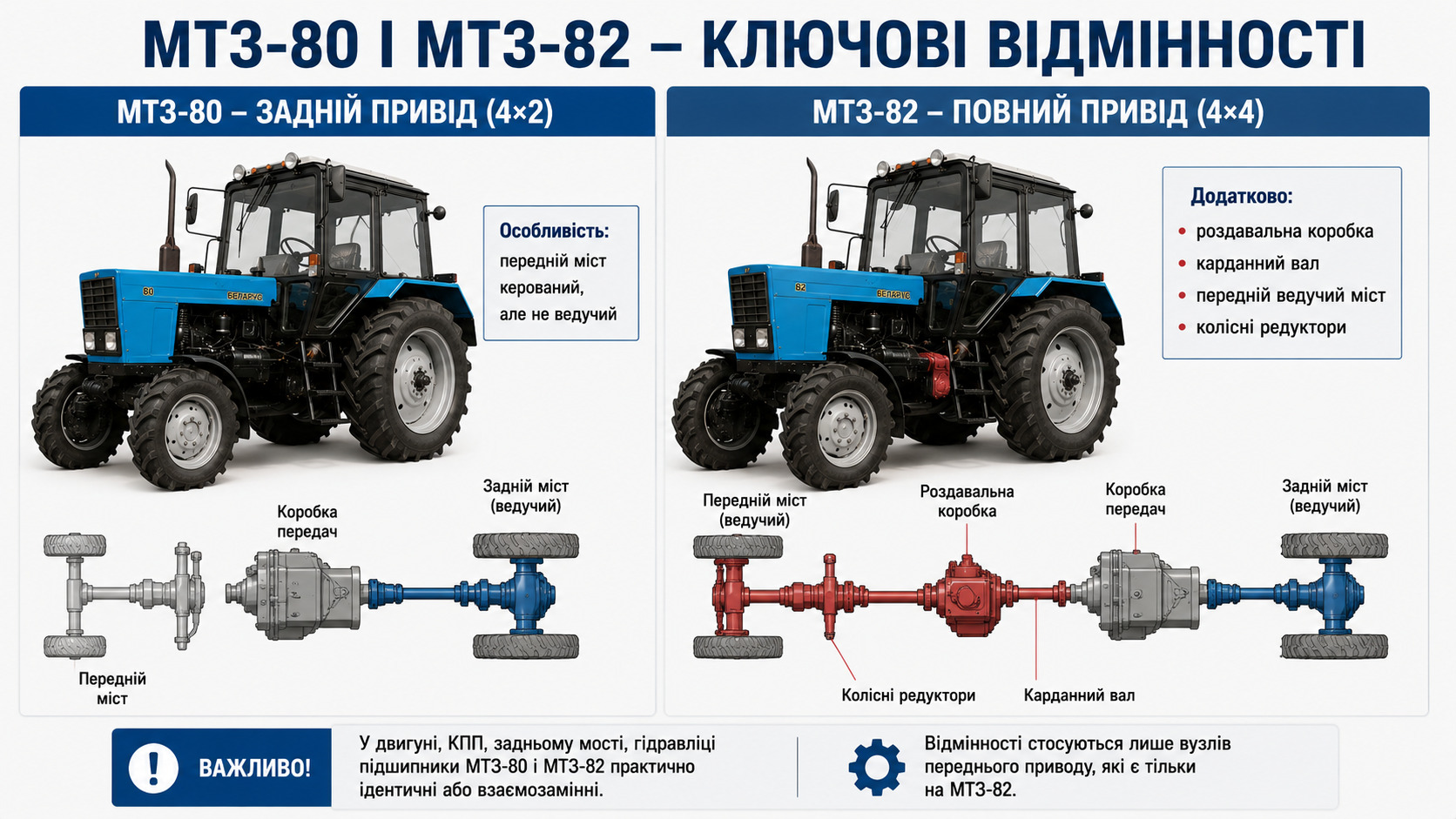

Чим МТЗ-80 відрізняється від МТЗ-82 з точки зору підшипникової карти? Ключова відмінність - тип приводу:

• МТЗ-80 - задній привід (4х2). Передній міст керований, але не ведучий.
• МТЗ-82 - повний привід (4х4). Додається роздавальна коробка, карданний вал переднього моста, редуктор переднього моста і шворневі вузли зі своїми підшипниками.

В інших вузлах - двигуні, КПП, задньому мості, гідравліці - підшипники в обох моделей практично ідентичні або повністю взаємозамінні.

Тепер про головну хибну думку. Дідівський метод - взяти підшипник «приблизно такого самого розміру» - працює рівно до першого серйозного навантаження. Неправильно підібраний підшипник перегрівається, створює неприпустимий люфт або, навпаки, заклинює вал. Підсумок - передчасне руйнування вузла і незапланований ремонт у найнезручніший момент. Куди розумніше один раз звірити позначення за таблицею і поставити саме те, що потрібно.

Перш ніж переходити до таблиць, варто зрозуміти логіку підбору. Трактор - це набір вузлів з принципово різними умовами роботи. Двигун працює за високих температур і оборотів. Задній міст зазнає ударних навантажень і перекосів. Рульове управління потребує точності. Саме під ці умови і підбирається тип підшипника.

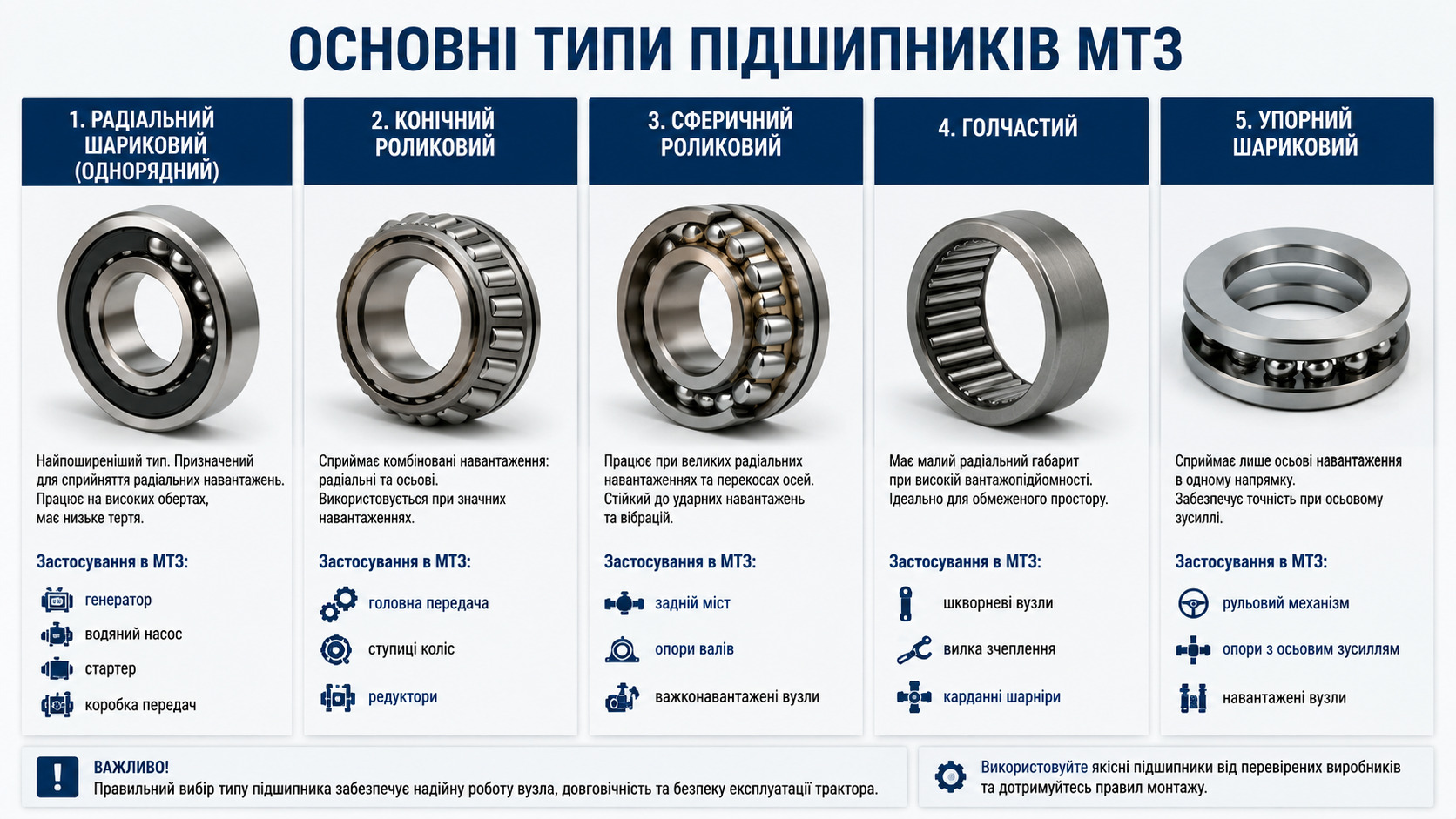

У конструкції МТЗ зустрічаються такі типи:

• Радіальні однорядні кулькові - найпоширеніший тип. Помірні навантаження, високі оберти. Застосовуються в генераторі, помпі, стартері, КПП.
• Конічні роликові - сприймають комбіноване навантаження (радіальне + осьове). Незамінні в головній передачі, редукторах, маточинах коліс.
• Сферичні роликові - працюють за перекосів осей і ударних навантажень. Встановлюються в задній міст і важконавантажені опори.
• Голчасті - мінімальний радіальний габарит за високої вантажопідйомності. Зустрічаються у шворневих вузлах, вилці зчеплення, карданних шарнірах.
• Упорні кулькові - сприймають лише осьове навантаження. Застосовуються в рульових механізмах і навантажених опорах з осьовим зусиллям.

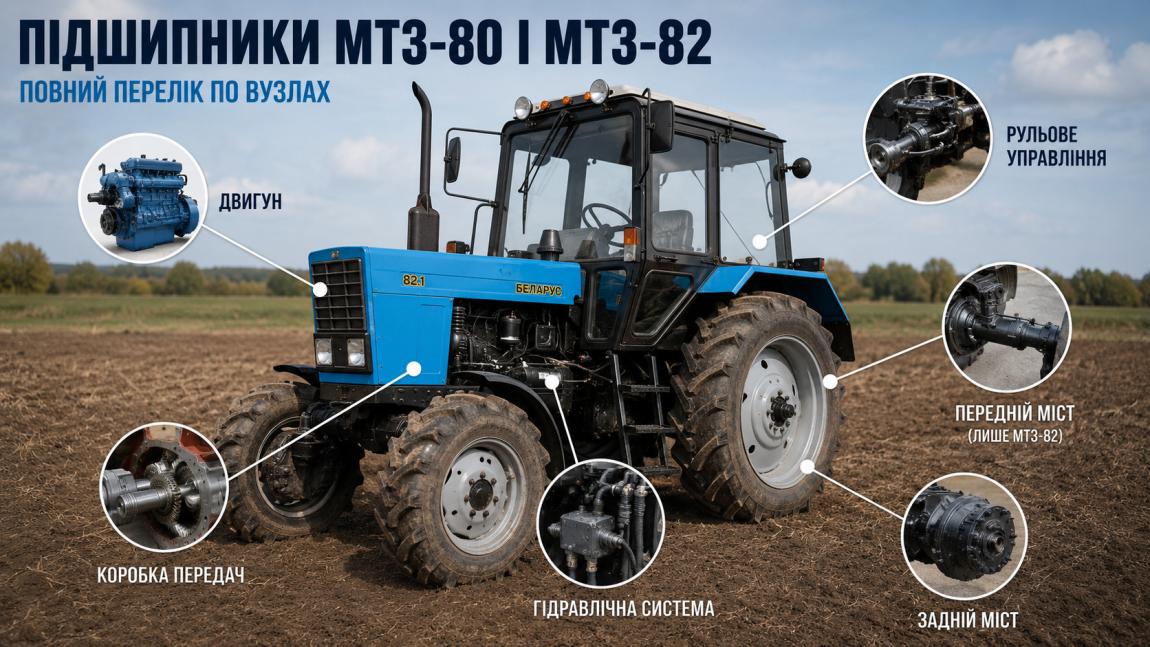

Пройдемося по кожному вузлу - від двигуна до навіски.

Двигун МТЗ - це серце трактора. Підшипники тут працюють в умовах постійних теплових навантажень, вібрацій і високих обертів. Помилка в підборі - це задир вала або руйнування опори прямо в полі.

Кілька важливих моментів по двигуну:

• Колінчастий вал спирається на вкладиші ковзання, а не на підшипники кочення - це принципово важливо при замовленні.
• Розподільний вал також працює в опорах ковзання.
• Підшипники кочення в двигуні зосереджені у навісних агрегатах: помпа, генератор, стартер, ТНВД.

КПП МТЗ-80/82 - механічна, 9-ступінчаста (з ходозменшувачем). Вали коробки навантажені і радіально, і осьовими зусиллями від косозубих шестерень. Саме тому тут активно використовуються конічні роликові підшипники поряд з радіальними кульковими.

Якщо трактор «хрустить» при перемиканні передач або з'явився шум у КПП - насамперед перевіряйте саме ці позиції. Практика показує, що в більшості випадків причина - зношені підшипники первинного або вторинного вала.

Задній міст - найбільш навантажений вузол трактора. Тут постійно присутні ударні навантаження від нерівностей поля, перекоси і комбіновані зусилля. Саме тому в головній передачі і диференціалі стоять важкі конічні і сферичні роликові підшипники.

Зверніть особливу увагу: сферичні роликові підшипники в задньому мості здатні компенсувати перекоси вала до 2-3°. Це не «запас міцності» - це необхідна конструктивна умова. Заміна на цю позицію звичайного циліндричного роликового підшипника призведе до його швидкого руйнування.

Цей розділ - тільки для МТЗ-82. Якщо у вас МТЗ-80 - сміливо переходьте до наступного розділу.

Передній ведучий міст МТЗ-82 - конструктивно складний вузол. Він включає роздавальну коробку, карданний вал, головну передачу переднього моста, колісні редуктори і шворневі вузли. Кожна з цих точок має свої підшипники, і при обслуговуванні переднього моста важливо перевіряти їх усі.

Окремої уваги заслуговують шворневі опори. Тут стоять голчасті підшипники з обмеженим ресурсом в умовах забруднення. Якщо з'явився люфт у передніх колесах при повороті - найімовірніше, проблема саме тут.

Рульове управління МТЗ-80/82 - гідростатичне. Ключовий елемент - насос-дозатор гідропідсилювача. Підшипників тут небагато, але їхній стан безпосередньо впливає на керованість трактора. Тугий руль або мимовільне відведення в бік - привід перевірити не тільки гідравліку, а й опори рульової колонки.

Гідравлічна навісна система МТЗ забезпечує підйом і опускання навісного обладнання. Основне джерело тиску - шестеренний насос НШ-32 або НШ-50. Підшипників тут небагато, але вони працюють під постійним навантаженням при кожному циклі підйому знаряддя.

Нижче - повна таблиця всіх позицій в одному місці. Використовуйте її як швидкий довідник при замовленні або звірці на складі. Знак «+» означає застосовність у даній моделі, «-» - вузол відсутній у конструкції.

Тепер у вас на руках повна карта підшипників МТЗ-80 і МТЗ-82 - від двигуна до навіски. Беріть зведену таблицю, звіряйтеся з позначенням, замовляйте потрібну позицію - і нехай ваш трактор працює без незапланованих зупинок.

Адже правильно підібраний підшипник - це не просто деталь. Це впевненість у тому, що техніка не підведе у найвідповідальніший момент. Можете не сумніватися.
