Ремкомплект підшипників на ВОМ, КПП і ПВМ МТЗ: що купити для капітального ремонту

Характерний гул із трансмісії, трактор важче тягне, КПП «хрустить» при перемиканні - і ось ви вже розумієте: капремонт неминучий. Це знайома картина для кожного, хто працює з МТЗ-80 або МТЗ-82 не перший сезон. Трактор надійний, але й у нього є слабкі місця - підшипникові вузли трьох ключових агрегатів: вала відбору потужності, коробки передач і переднього ведучого моста.

Саме тут у більшості механіків починається хаос при закупівлі. Що брати? Скільки? Яких виробників? Не купити зайвого, але й не забути потрібного - завдання не таке просте, як здається.

Правильно зібраний ремкомплект підшипників - це половина успішного капремонту. Друга половина - розуміти, навіщо ти береш кожну конкретну позицію. Саме про це - вся стаття.

Вал відбору потужності - один із найбільш навантажених агрегатів трактора. Він передає крутний момент на навісне обладнання: косарки, насоси, подрібнювачі, бури. Навантаження знакозмінні, нерідко з ударами. Тому підшипники ВОМ зношуються швидше, ніж багато хто думає.

Конструктивно вал спирається на кілька підшипникових точок - залежно від виконання редуктора ВОМ. Основні позиції для МТЗ-80/82:

При підборі підшипників ВОМ потрібно звернути особливу увагу на два параметри:

• Радіальний зазор - для ВОМ рекомендується група C3 (збільшений зазор), особливо якщо робота ведеться в умовах підвищених температур або важких навантажень
• Клас точності - достатньо P0 (нормальний), підвищена точність тут не дає практичної переваги

Типові помилки при заміні підшипників ВОМ, які зводять усю роботу нанівець:

• Запресовка з перекосом - підшипник працює з підвищеним навантаженням з першого дня
• Удари молотком по внутрішньому кільцю при монтажі - прямий шлях до пошкодження сепаратора
• Встановлення без перевірки посадкового місця - якщо вал або корпус зношені, новий підшипник не врятує
• Економія на сепараторі: підшипники без сепаратора або з пластиковим сепаратором дешевого походження в умовах ударних навантажень не ходять

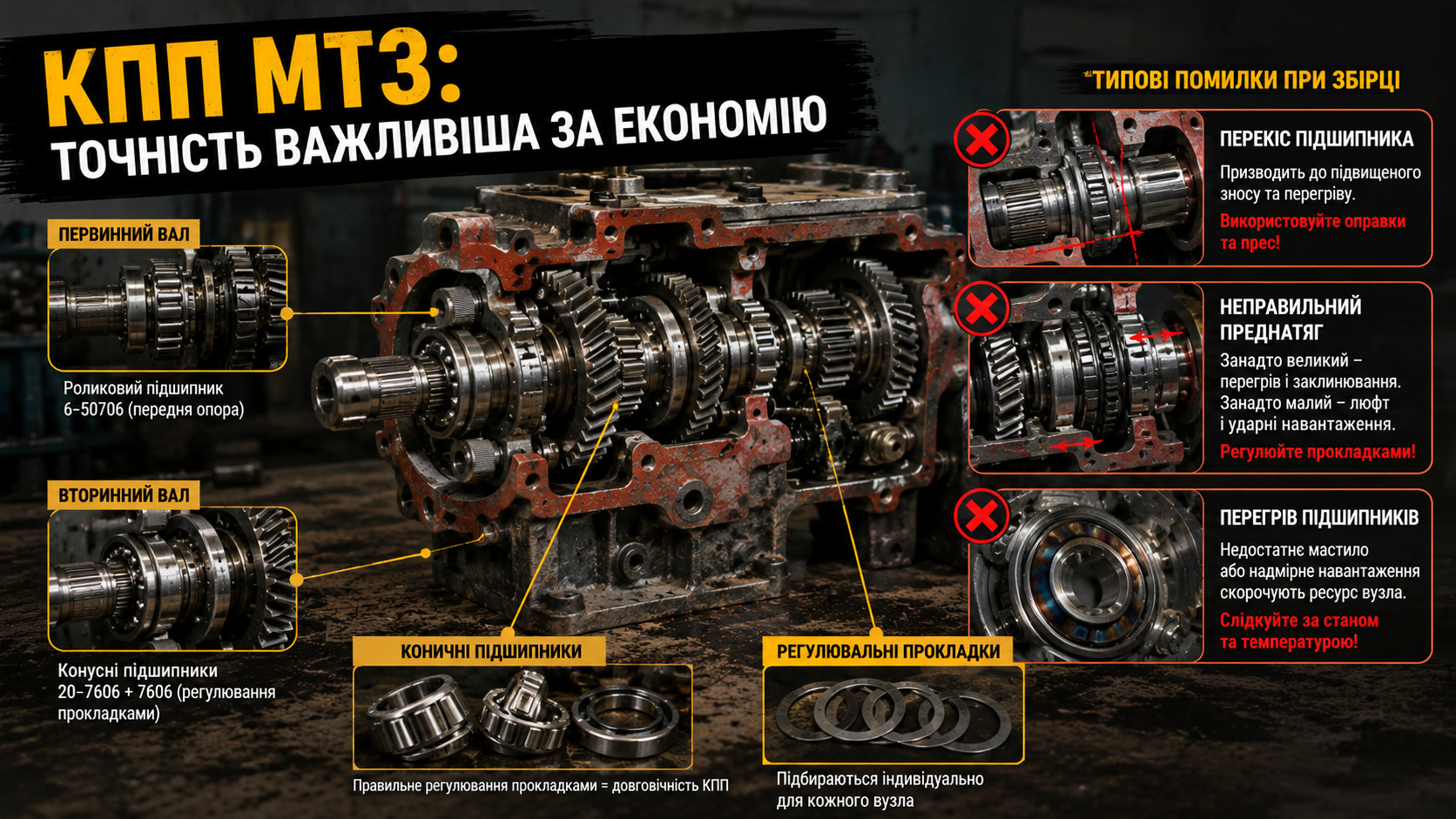

Коробка перемикання передач МТЗ - це окрема історія. Кількість підшипникових позицій тут найбільша з трьох агрегатів, а типи навантажень кардинально різні: одні вали несуть суто радіальне навантаження, інші - комбіноване, треті - переважно осьове.

Саме тому при складанні ремкомплекту КПП не можна просто взяти «набір схожих підшипників» - потрібно розуміти, який вал що робить.

Основні підшипники КПП МТЗ-80/82:

Окремо варто зупинитися на конічних підшипниках первинного вала - це найбільш критичні позиції в КПП. Адже конічне виконання означає, що правильна робота безпосередньо залежить від попереднього натягу та осьового зазору.

Чому попередній натяг конічних підшипників КПП критичний:

• Надто великий зазор - вал «гуляє», шестерні входять у зачеплення з перекосом, прискорений знос зубів
• Надто малий зазор (перетяжка) - перегрів, видавлювання мастила, руйнування підшипника на підвищених обертах
• Регулювання осьового зазору конічних підшипників КПП виконується підбором регулювальних прокладок - не забудьте включити їх у ремкомплект

Що можна взяти комплектом, а що - поштучно:

• Комплектом - радіальні кулькові на вторинний і проміжний вали: вони стандартні, взаємозамінні, з одним виробником простіше контролювати якість
• Поштучно й усвідомлено - конічні на первинний вал: тут економія недоречна, беремо перевірений бренд із сертифікатом

Передній ведучий міст МТЗ працює в найважчих умовах із усіх трьох агрегатів. Це не перебільшення. Постійні ударні навантаження від нерівного поля, бруд, вода, робота під кутом при повороті - усе це лягає на підшипники ПВМ кожного робочого дня.

Тому й конструкція тут відповідна - переважно конічні роликові підшипники, здатні сприймати і радіальні, і осьові навантаження одночасно.

Ключові підшипники ПВМ МТЗ-80/82:

Є важлива особливість, яку не можна ігнорувати: підшипники ПВМ завжди працюють у парі. Конічні підшипники в маточинах і диференціалі встановлені попарно та сприймають навантаження спільно. Міняти лише один із пари - безглуздо. Через сезон знову розбиратися.

Ще один момент, який часто упускають при складанні ремкомплекту ПВМ: сальники й ущільнення. В умовах постійного бруду та води сальник, встановлений одночасно з підшипником, захищає весь вузол. Новий підшипник за старим сальником - це навмисно скорочений ресурс.

І наостанок - про діагностику. Знос підшипників поворотного кулака ПВМ часто плутають із люфтом рульової колонки або зношеними наконечниками рульових тяг. Ознака, яка допомагає відрізнити: при погойдуванні колеса у вертикальній площині (знизу-вгору) люфт вказує саме на підшипники кулака, а не на рульове керування.

Принцип тут один: одне розбирання - повна заміна. Логіка проста: вартість повторного знімання агрегату, промивки, дефектування та складання - це живі гроші і втрачений час. Набагато вигідніше один раз витратитися на повний комплект, ніж двічі оплачувати роботу.

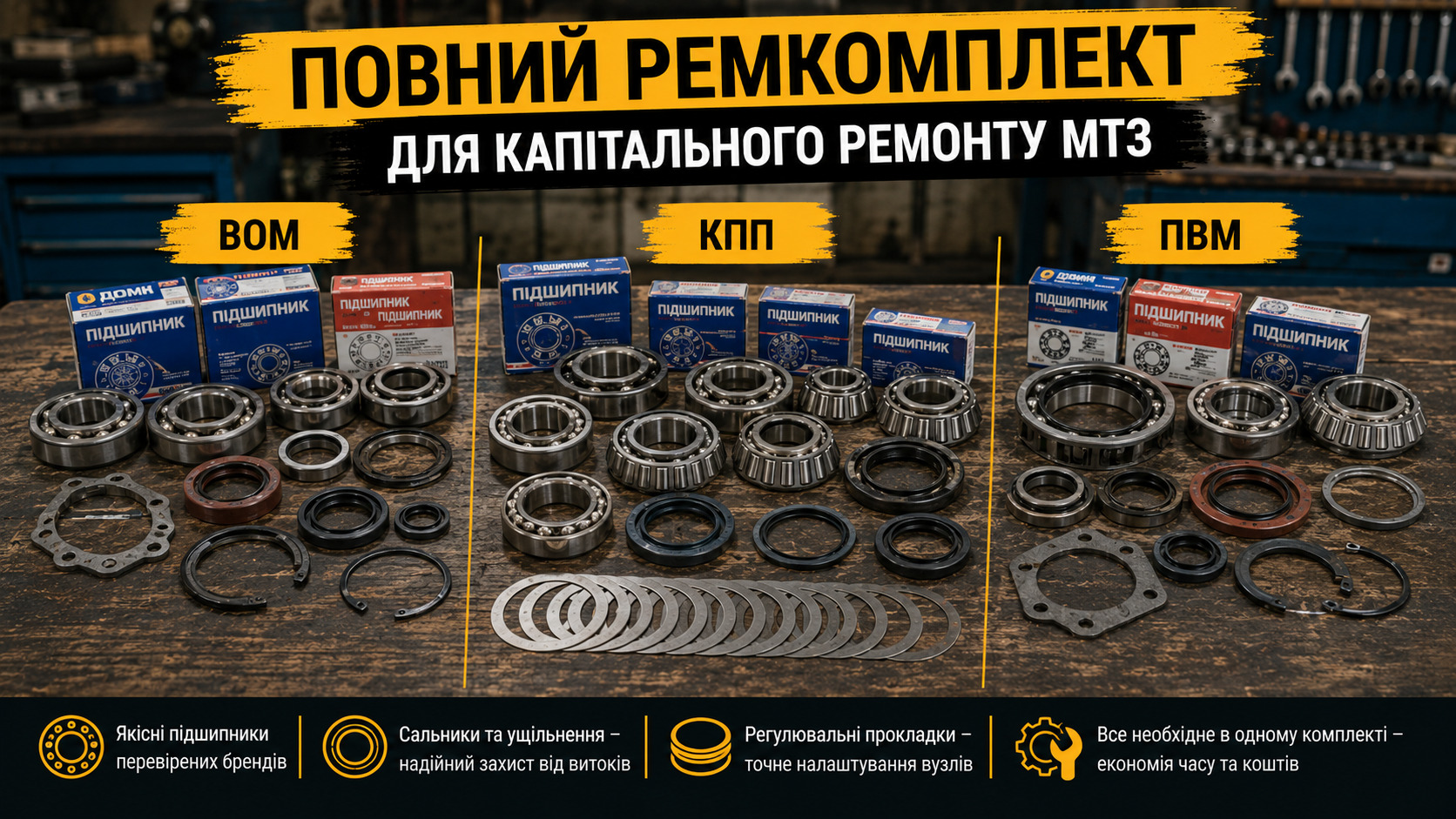

Зведена таблиця ремкомплекту підшипників МТЗ-80/82 (ВОМ + КПП + ПВМ):

Чек-лист перед замовленням:

1. Звірити артикули за каталогом саме вашої моделі МТЗ - 80 і 82 мають відмінності у виконанні ВОМ і ПВМ
2. Уточнити рік випуску трактора - у різні роки завод застосовував різні виконання вузлів
3. Додати до замовлення сальники й ущільнення для кожного агрегату
4. Переконатися, що постачальник надає сертифікати якості на продукцію
5. Перевірити наявність на складі до розбирання трактора - а не навпаки

Ринок підшипників в Україні сьогодні - це широкий вибір від преміум-брендів до відвертого контрафакту в фірмовій упаковці. Розібратися, кому довіряти, а на кого не витрачати гроші, допоможе розуміння того, що стоїть за кожним іменем.

Де виправдана преміум-ціна: конічні роликові підшипники КПП і ПВМ. Саме тут точність геометрії тіл кочення та сепаратора безпосередньо впливає на ресурс. SKF на первинному валу КПП - це усвідомлена інвестиція, а не переплата.

Де достатньо середнього сегмента: радіальні кулькові у ВОМ і на вторинному валу КПП. Навантаження тут нижчі, режими м'якші. KYK або Craft справляються відмінно.

Червоні прапори при купівлі - коли потрібно насторожитися:

• Упаковка м'яться, логотип розмитий або трохи «не такий» - типова ознака підробки
• Продавець не може надати сертифікат відповідності - привід піти
• Ціна нижча за ринкову на 30-40% - не вигідна покупка, а гарантований повторний ремонт
• Немає маркування на кільцях підшипника - оригінальна продукція завжди маркована

Адже «вигідний» контрафактний підшипник за півсезону роботи - це в підсумку ціна нового підшипника плюс повторне розбирання агрегату плюс можливий збиток суміжним деталям. Рахувати потрібно не ціну покупки, а вартість володіння.

Буває, що маркування на старому підшипнику стерте, каталогу під рукою немає, а трактор потрібно збирати. Не парадоксально, але це вирішується - достатньо трьох параметрів.

Три розміри, які замінюють будь-який артикул:

1. d - внутрішній діаметр (посадка на вал)
2. D - зовнішній діаметр (посадка в корпус)
3. B - висота (ширина) підшипника

Зняти ці розміри можна звичайним штангенциркулем прямо з вилученого підшипника - навіть якщо той уже в плачевному стані. Кільця зберігають геометрію значно довше, ніж тіла кочення та сепаратор.

На сайті promtehimport.com.ua є зручний інструмент підбору за розмірами прямо на головній сторінці - вводите внутрішній діаметр, зовнішній діаметр і висоту, система підбирає всі підходящі позиції з каталогу. Це значно швидше, ніж гортати паперові довідники.

Коли все ж краще зателефонувати фахівцю, а не підбирати самостійно:

• Якщо підшипник має нестандартне виконання - модифікований борт, спеціальний сепаратор, ущільнення під конкретні умови
• Якщо трактор нестандартної комплектації або модернізувався попереднім власником
• Якщо при знятті розмірів є сумніви - краще уточнити, ніж купити непідходяще

Телефони та месенджери Промтехімпорт+ - +380 (97) 333-55-10, також доступні Viber, WhatsApp і Telegram (@PromTehImport). Середній час відповіді фахівця - 15 хвилин. Не потрібно гадати, коли можна уточнити.

Купити правильний підшипник - це половина справи. Друга половина - встановити його так, щоб він відпрацював повний ресурс, а не зламався раніше за попередника.

Інструмент для запресовки:

• Правильно: оправка або монтажна втулка, яка передає зусилля строго на те кільце, що запресовується (на вал - через внутрішнє, у корпус - через зовнішнє)
• Категорично не можна: бити молотком по внутрішньому кільцю при запресовці в корпус і навпаки - зусилля через тіла кочення руйнує доріжки кочення негайно
• Альтернатива в польових умовах: нагрів підшипника в мастилі до 80-90°С перед посадкою на вал - він сяде без зусиль

Мастило - що, скільки і куди:

• Для закритих підшипників із вбудованими ущільненнями (серія 2RS) - мастило закладено на заводі, додатково не потрібно
• Для відкритих підшипників - закладати мастило в сепаратор при монтажі, заповнювати не більше 2/3 об'єму корпусу (надлишок мастила так само шкідливий, як його відсутність)
• Для ПВМ у маточинах - мастило Літол-24 або його аналоги, стійкі до води та забруднень
• Для КПП і ВОМ - мастило сумісне з трансмісійним маслом агрегату

Регулювання попереднього натягу конічних підшипників:

• Після затяжки вал має обертатися від руки без заїдань, але без помітного осьового люфту
• Перевірка: погойдування фланця вала в осьовому напрямку - допустимий зазор для ПВМ і КПП зазвичай 0,05-0,10 мм
• Регулювання виконується підбором товщини пакету регулювальних прокладок

І найпоширеніша помилка після складання, яка коштує повторного розбирання: не перевірити люфт і обертання вала до встановлення агрегату на трактор. На верстаті це займає хвилину. Після монтажу - знову повне розбирання.

Три агрегати, одне розбирання, одне грамотно складене замовлення - і трактор іде в роботу ще на 5-7 років без питань до підшипникових вузлів. Це реально, якщо підійти до закупівлі системно, а не «по одному підшипнику в міру поломки».

Капремонт лякає лише перший раз. Потім це просто список позицій, розуміння конструкції та перевірений постачальник із нормальним товаром і сертифікатами. Адже помилки тут не в складності процесу - вони в хаосі при закупівлі та економії не в тому місці.

Якщо потрібна допомога в підборі ремкомплекту під вашу конкретну машину - на сайті promtehimport.com.ua можна підібрати підшипники за розміром або артикулом, переглянути наявність і уточнити деталі у фахівця. Мінімальне замовлення від 150 грн, безкоштовна доставка від 3000 грн по всій Україні. Відвантаження в день замовлення при оформленні до 15:00.

Збирайте правильно. Один раз - але надовго.
