Суфікси підшипників 2RS, ZZ, C3, P6: що означають та як впливають на роботу

Потрібен підшипник 6205. Відкриваєте каталог - а там три рядки: 6205-2RS, 6205-ZZ і 6205-C3. Який брати? Це питання ставить у глухий кут навіть досвідчених механіків. Адже на перший погляд - той самий підшипник, тільки літери різні. Але саме ці літери і цифри після основного номера визначають, чи попрацює вузол рік або десять років.

Суфікс - це не каталожне сміття і не маркетинговий вигадок. Це закодована технічна характеристика, яка повідомляє все найважливіше: як захищений підшипник, який у нього внутрішній зазор і наскільки точно він виготовлений. Розберемо кожен із ключових суфіксів окремо - просто, без зайвої води.

Що таке суфікс підшипника - і чому це не просто літери

Будь-яке позначення підшипника складається з двох частин: базового номера і суфіксів. Базовий номер кодує тип, серію та габарит. Суфікси - все інше: виконання, захист, зазор, точність, матеріал сепаратора тощо.

Адже один і той самий базовий номер із різними суфіксами - це принципово різні вироби для різних умов. Купити "просто 6205" - все одно що замовити "просто болт". Розмір має значення. Суфікс - теж.

У цій статті ми розберемо чотири найпоширеніші групи суфіксів, з якими ви зіткнетеся при підборі підшипників:

2RS і ZZ - тип ущільнення
C3 - група радіального зазору
P6 - клас точності виготовлення

Ущільнення: 2RS проти ZZ - гума або метал?

Ущільнення - це перший рубіж захисту підшипника. Від його типу залежить, як довго мастило залишиться всередині і що зможе потрапити ззовні. Саме тут найчастіше виникає плутанина при виборі.

Суфікс 2RS (також RS, LLU, DDU у різних виробників)

Позначає двостороннє гумове контактне ущільнення. Сальник з еластомеру фізично стосується канавки внутрішнього кільця - створюється щільний бар'єр, через який не проникають ані пил, ані волога, ані дрібна абразивна зависть. Мастило при цьому закладено на весь термін служби і не потребує обслуговування.

Плюси суфікса 2RS:

Надійна герметичність - захист від води, бруду, агресивних середовищ
Мастило не вимивається і не видавлюється
Не потребує періодичного поповнення мастила
Оптимальний для вузлів, де технічне обслуговування ускладнене

Мінуси суфікса 2RS:

Контактне тертя сальника об кільце - додаткові втрати потужності
Допустима швидкість обертання нижча приблизно на 20-30% порівняно з відкритим підшипником
При високих обертах - нагрів у зоні ущільнення

2RS - це як гумові чоботи: надійно, герметично, але бігти марафон у них не будеш. Застосовуйте там, де середовище агресивне, а швидкості - помірні.

Де використовується 2RS: сільськогосподарська техніка, конвеєри, насоси, вузли з впливом води і бруду, колісні маточини, роликові ланцюги.

Суфікс ZZ (також Z, 2Z)

Позначає двостороннє металеве щиткове ущільнення. Принципова відмінність від 2RS - металевий щиток не торкається внутрішнього кільця. Між щитком і кільцем залишається невеликий лабіринтний зазор. Саме тому таке ущільнення називають безконтактним.

Плюси суфікса ZZ:

Мінімальне тертя - немає контакту з кільцем
Допустима швидкість обертання вища, ніж у 2RS
Менше тепловиділення при високих обертах
Як правило, дешевший за аналог із гумовим ущільненням

Мінуси суфікса ZZ:

Лабіринтний зазор не дає абсолютної герметичності - дрібний пил і волога можуть проникнути
Не підходить для роботи в запиленому або вологому середовищі

Де використовується ZZ: електродвигуни, вентилятори, редуктори в чистому середовищі, побутова техніка, приводи в закритих приміщеннях.

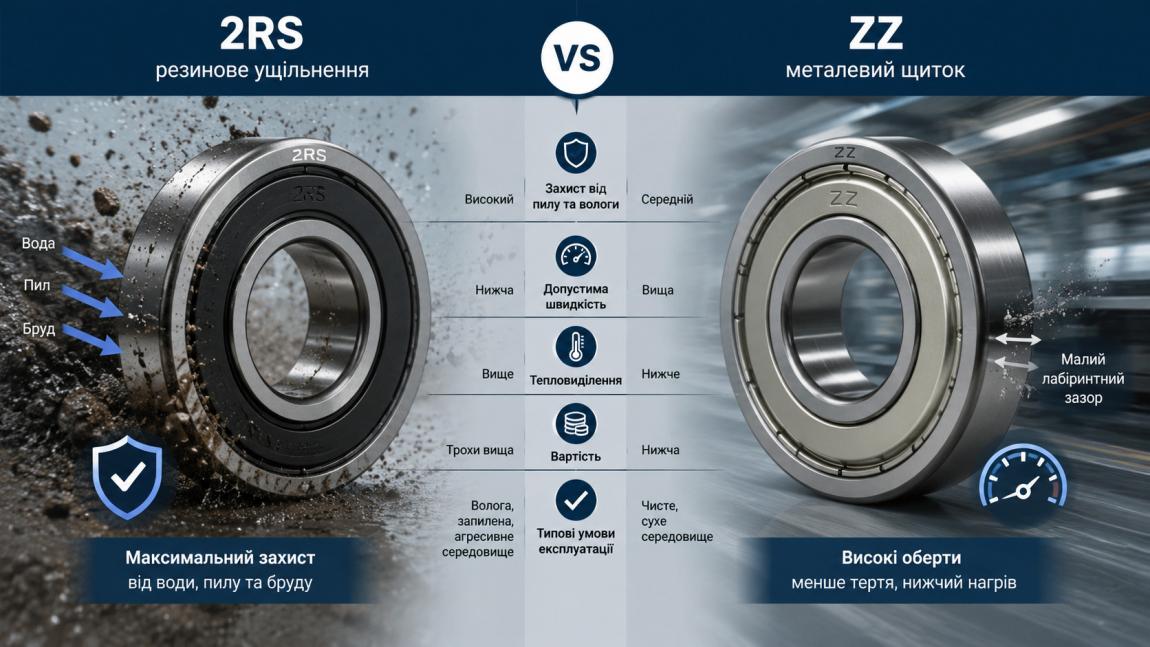

Порівняльна таблиця: 2RS проти ZZ

Параметр	2RS (гумове ущільнення)	ZZ (металевий щиток)
Тип контакту з кільцем	Контактний	Безконтактний
Захист від пилу і вологи	Високий	Середній
Допустима швидкість	Нижча	Вища
Тепловиділення	Вище	Нижче
Вартість	Дещо вища	Нижча
Типове середовище	Вологе, запилене	Чисте, сухе

Відкритий підшипник (без суфікса ущільнення)

Якщо в позначенні немає ні 2RS, ні ZZ - підшипник відкритий. Це не означає "гірший". Відкрите виконання виправдане там, де є примусова система мастила, де робочі температури не дозволяють використовувати еластомер, або де оберти настільки високі, що будь-яке ущільнення стає джерелом проблем. Важкі роликові сферичні та конічні підшипники здебільшого - саме відкриті.

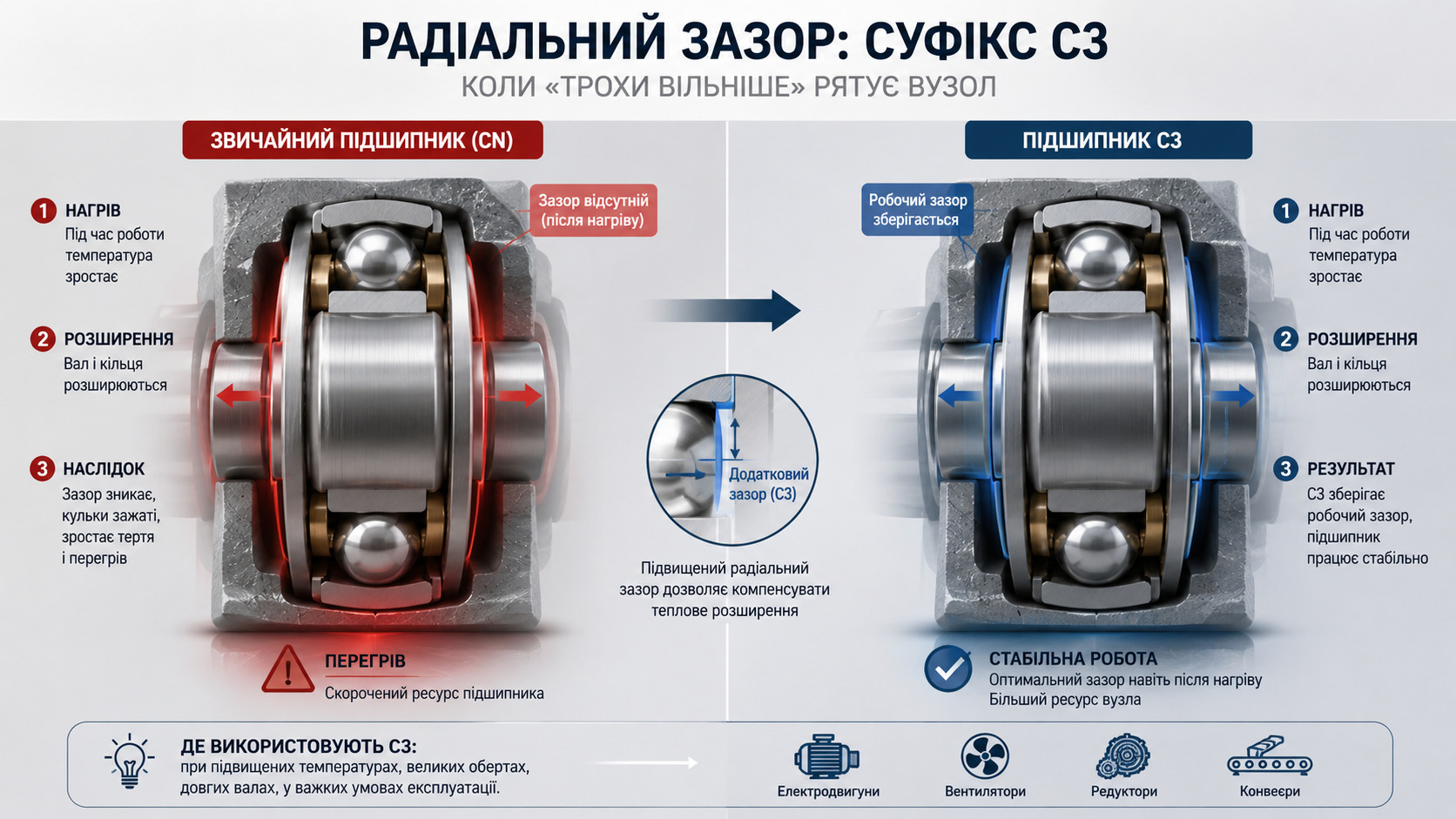

Радіальний зазор: суфікс C3 - коли "трохи вільніше" рятує вузол

Радіальний зазор - це сумарна відстань, на яку одне кільце підшипника може змістися відносно іншого в радіальному напрямку в ненавантаженому стані. Звучить як дрібниця. На практиці - один із ключових параметрів, що впливають на ресурс.

Групи радіального зазору за ISO

Суфікс	Група зазору	Характеристика
C2	Зменшений	Менший за нормальний - для точних вузлів
CN (без суфікса)	Нормальний	Стандарт для більшості застосувань
C3	Збільшений	Більший за нормальний на 5-15 мкм
C4	Великий	Для важких теплових умов
C5	Дуже великий	Екстремальні температурні режими

Суфікс C3 - і чому його так часто обирають

C3 означає, що радіальний зазор у підшипнику більший за стандартний (CN) приблизно на 5-15 мкм залежно від розміру. Здавалося б - кілька мікрон, хіба це має значення?

Ще й як має. Адже при нагріві метал розширюється. Внутрішнє кільце, посаджене з натягом на вал, додатково стискається - і початковий зазор зменшується. Підшипник із нормальним зазором CN у таких умовах починає працювати "в натяг": тіла кочення затиснуті, навантаження на них зростає, температура підвищується - і так по наростаючій, аж до руйнування.

Три ситуації, коли без C3 не обійтися:

Високі робочі температури - електродвигуни, сушильні барабани, печові конвеєри. При температурі вище 70-80°С C3 стає необхідністю, а не рекомендацією.
Посадка з натягом на вал - натяг "з'їдає" частину зазору. Збільшений початковий зазор C3 компенсує це зменшення.
Довгі вали з температурним подовженням - там, де теплове розширення вала передається на підшипниковий вузол.

Важливо розуміти і зворотне. Поставити C3 туди, де достатньо CN - означає отримати підвищені вібрації, шум і нерівномірний розподіл навантаження. C3 - це не "вільніший", а "розрахований на розширення". Це різні речі.

Суфікс C2 - зменшений зазор - застосовується в точних приладах, шпиндельних вузлах і там, де критичні мінімальні биття та максимальна жорсткість. Це інша крайність, яка також потребує обґрунтування.

Підшипник 625 (25) ГОСТ

В наявності

4 UAH 0 UAH

Підшипник 607 (17) ГОСТ

В наявності

7 UAH 0 UAH

Підшипник 623-ZZ (80023) FO

Немає в наявності

9 UAH 0 UAH

Сальник / манжета армована 14*28*7 CX Польща

В наявності

10 UAH 0 UAH

Підшипник 608 2RS / 180018 (8x22x7) FO

Немає в наявності

10 UAH 0 UAH

Сальник / манжета армована 17*35*7 CX Польща

Немає в наявності

11 UAH 0 UAH

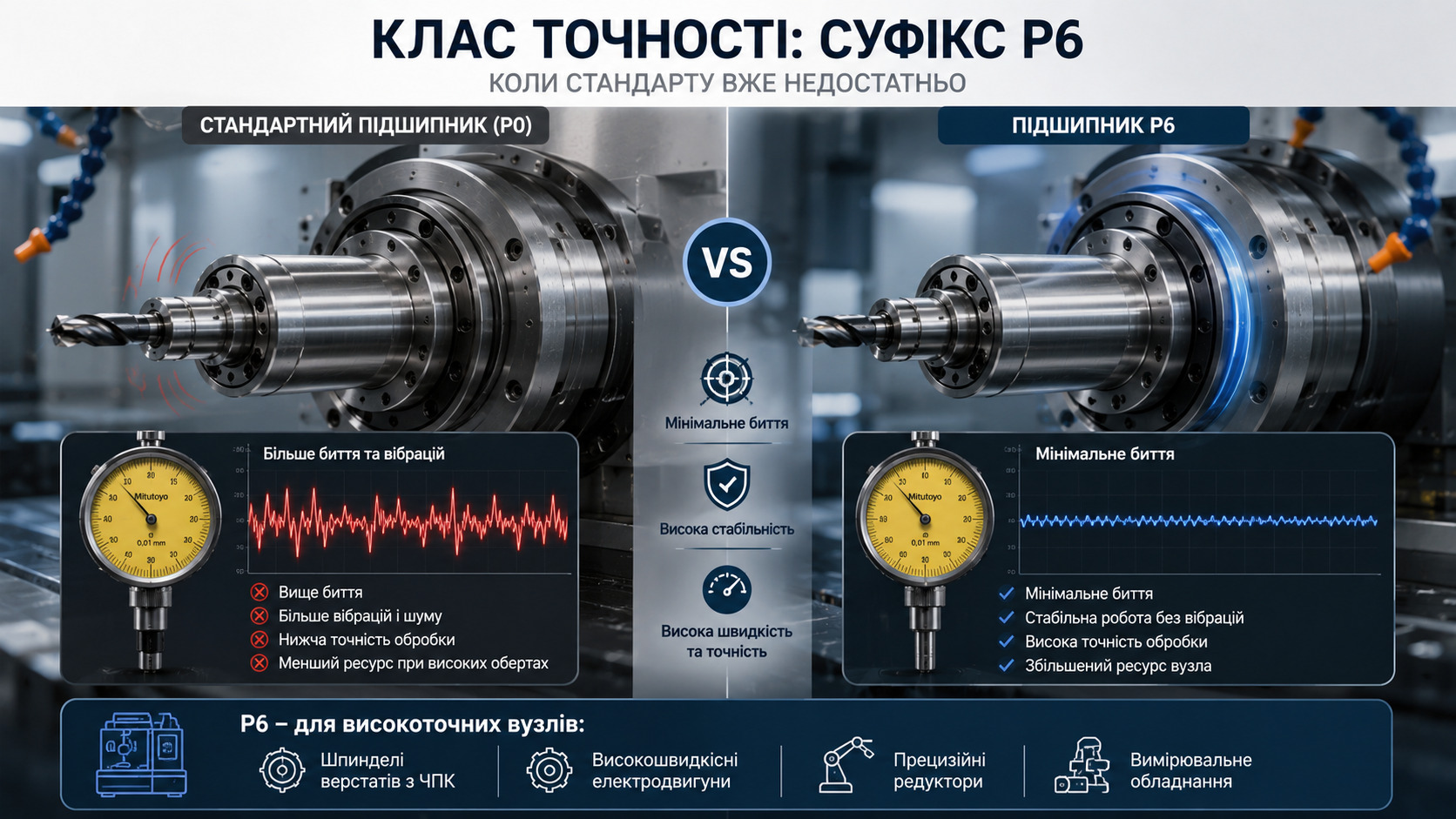

Клас точності: суфікс P6 - коли стандарту вже недостатньо

Клас точності описує, наскільки точно виготовлений підшипник: допуски на геометрію кілець, радіальне та торцеве биття, точність посадкових діаметрів. Чим вищий клас - тим жорсткіші допуски і тим точніше обертання.

Шкала класів точності за ISO 492

Суфікс	Клас точності	Застосування
P0 (без суфікса)	Нормальний	Загальне машинобудування, стандартні вузли
P6	Підвищений	Верстати, редуктори з вимогами щодо шуму
P5	Високий	Шпинделі верстатів, точні редуктори
P4	Особливо високий	Прецизійні шпинделі, вимірювальні прилади
P2	Надточний	Гіроскопи, авіація, еталонне обладнання

Суфікс P6 - підвищена точність без екстремальних вимог

P6 - це клас точності вищий за стандартний P0, але ще не прецизійний. Що конкретно покращується порівняно з P0:

Радіальне биття внутрішнього кільця - допуск зменшується приблизно вдвічі
Торцеве биття кілець - жорсткіше в 1,5-2 рази
Точність посадкових діаметрів - менший розкид, стабільніший натяг
Геометрична форма доріжок кочення - ближча до ідеального кола

Де реально потрібен P6:

Металообробні верстати - шпиндельні вузли фрезерних, токарних, шліфувальних верстатів
Редуктори з високими вимогами до рівня шуму та вібрації
Насоси високого тиску
Медичне і вимірювальне обладнання
Електрошпинделі та високооборотні приводи

Але тут важливо зробити застереження. Не варто ставити P6 "про всяк випадок" - просто тому що здається кращим. Підшипник підвищеної точності потребує такої самої точної посадкової поверхні. Якщо посадкове місце вала або корпусу оброблено з допуском під P0 - всі переваги P6 будуть просто втрачені. До того ж монтаж таких підшипників потребує більшої акуратності та кваліфікації.

P6 - це не "краще", це "точніше". А точніше потрібно не завжди - лише там, де це реально вимагається конструкцією.

Варто також відзначити зв'язок класу точності і класу зазору: підшипники P6 найчастіше йдуть у парі із зазором C2 або CN. Збільшений зазор C3 у точних вузлах - рідкість і потребує окремого обґрунтування.

Як суфікси працюють разом - читаємо повне позначення

На практиці суфікси стоять у позначенні один за одним - і потрібно вміти читати їх у комплексі. Розберемо кілька реальних прикладів.

6205-2RS-C3

6205 - однорядний радіальний кульковий підшипник, легка серія
2RS - двостороннє гумове ущільнення
C3 - збільшений радіальний зазор
Типове застосування: електродвигуни, насоси, де є нагрів і вологе середовище

6305-ZZ-P6

6305 - однорядний радіальний кульковий підшипник, середня серія
ZZ - двостороннє металеве ущільнення
P6 - підвищений клас точності
Типове застосування: редуктори та приводи в чистому середовищі з вимогами щодо точності обертання

Типові робочі зв'язки суфіксів

Комбінація	Типове застосування
2RS + C3	Електродвигуни, насоси з нагрівом, сільгосптехніка
ZZ + CN	Вентилятори, редуктори в чистому закритому середовищі
Відкритий + C3	Важкі роликові підшипники з примусовим мастилом
2RS + P6	Точне обладнання у вологому або запиленому середовищі
Відкритий + C2 + P5	Прецизійні шпиндельні вузли верстатів

Суфікси різних виробників - таблиця відповідностей

Важливо враховувати, що різні виробники використовують власні позначення для одних і тих самих конструктивних рішень. Адже стандарт ISO регулює параметри, але не написання суфіксів.

Параметр	SKF	FAG / Schaeffler	NSK	NTN	ГПЗ / ГОСТ
Гумове ущільнення (2 сторони)	2RS1, 2RSH	2RSR	2RS	2LLU	2RS, УУ
Металевий щиток (2 сторони)	2Z	2Z	ZZ	ZZ	ZZ, ЗЗ
Зазор C3	C3	C3	C3	C3	С3 (група 3)
Клас точності P6	P6	P6	P6	P6	Клас 6 (ГОСТ 520)

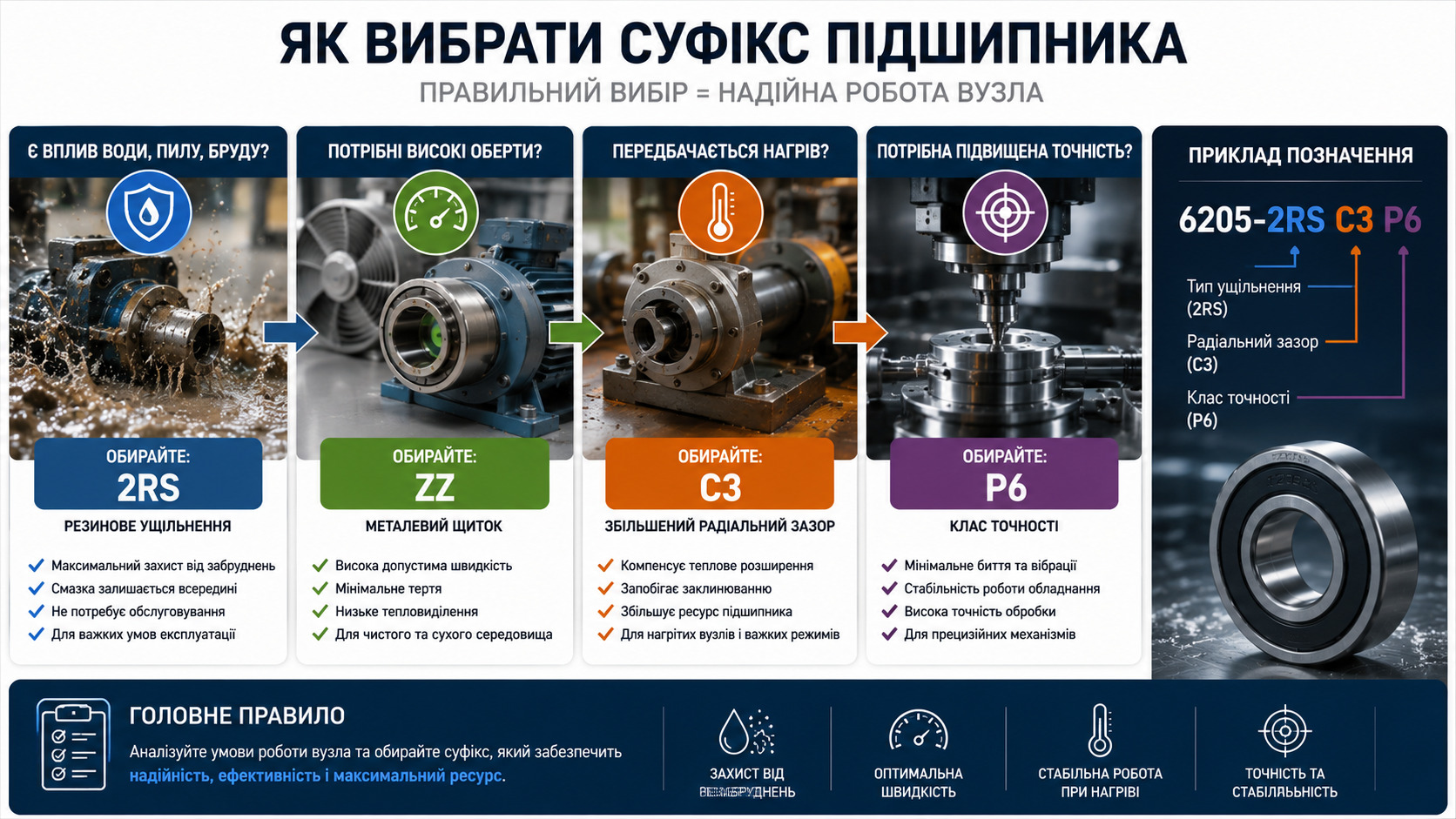

Практичний чекліст: як вибрати суфікс під своє завдання

Якщо ви підбираєте підшипник і не впевнені в суфіксах - пройдіть по цих п'яти питаннях. Як правило, відповіді на них закривають 90% ситуацій.

Чи є в робочій зоні вода, пил, бруд або агресивні середовища?
Так - обирайте 2RS. Надійна герметичність важливіша за швидкісні характеристики.
Потрібні високі оберти в чистому, сухому середовищі?
Тоді - ZZ або відкрите виконання. Менше тертя, менше нагріву, вища допустима швидкість.
Робоча температура вище 70°С або посадка з натягом на вал?
Обов'язково - C3. Без збільшеного зазору підшипник працюватиме "вприжим" і швидко вийде з ладу.
Точний верстат, мінімальна вібрація, вимоги щодо шуму?
Розглядайте P6 або вище. Але переконайтеся, що посадкові поверхні оброблені під відповідний клас.
Не знаєте точних умов експлуатації або сумніваєтесь у виборі?
Ми рекомендуємо не гадати. Зверніться до фахівців - ми враховуємо оберти, навантаження, температуру, вібрації і підбираємо оптимальне рішення. Відповідь - за 15 хвилин.

Підшипник 2200-2RS (1500) KYK Japan

Внутрішній діаметр: 10
Зовнішній діаметр: 30
Висота: 14

В наявності

0 UAH 0 UAH

Висновок

Суфікс - це не каталожна формальність. Це технічне рішення, закладене в маркування підшипника. Правильний суфікс забезпечує розрахунковий ресурс. Неправильний - позаплановий ремонт, простій обладнання і зайві витрати.

Тепер ви знаєте, що стоїть за тими літерами і цифрами після основного номера:

2RS - гумове контактне ущільнення для вологого і брудного середовища
ZZ - металевий щиток для чистих умов і високих обертів
C3 - збільшений зазор для гарячих вузлів і посадок з натягом
P6 - підвищена точність для верстатів, редукторів і точного обладнання

Залишилося тільки застосувати ці знання - або довірити підбір тим, хто робить це щодня. Фахівці Промтехімпорт підберуть підшипник під ваші конкретні умови експлуатації. Оформіть запит на сайті або зв'яжіться з нами безпосередньо - ми відповімо протягом 15 хвилин.
