Як дізнатися розмір підшипника без маркування: 5 точних способів заміру

Старий підшипник лежить на долоні. Маркування стерте до нечитабельності, документація на обладнання давно втрачена, а коробка від нього - викинута ще попереднім механіком. Знайома ситуація? Ви не самотні. З цим стикається кожен, хто обслуговує реальне виробниче або сільськогосподарське обладнання.

Найчастіше це трапляється у трьох випадках:

• радянське або китайське обладнання без нормальної документації;
• підшипник знятий після аварійного зносу - корпус побитий, маркування знищено;
• куплений "насипом" без упаковки, а наклейка відклеїлася під час зберігання.

Хороша новина - розмір підшипника можна визначити абсолютно точно. Без маркування, без документації і навіть без походу до фахівця. Для цього існує п'ять перевірених способів, кожен з яких підходить під свою ситуацію.

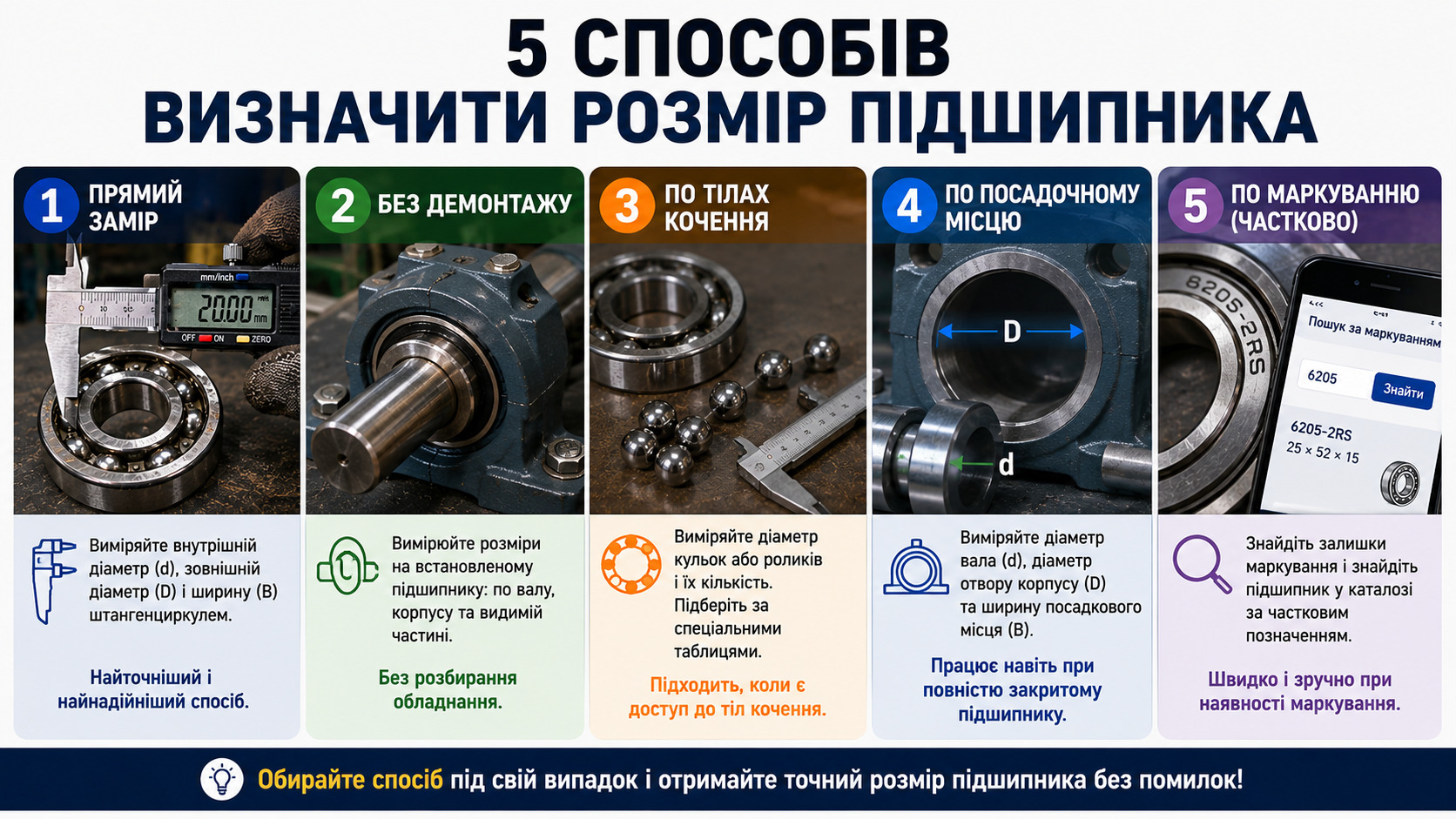

У цій статті ми розберемо всі п'ять: від простого заміру штангенциркулем до ідентифікації за частково читабельним маркуванням через онлайн-каталоги. Почнімо.

Перш ніж братися за інструмент, важливо зрозуміти: які три числа вам потрібні і чому саме три.

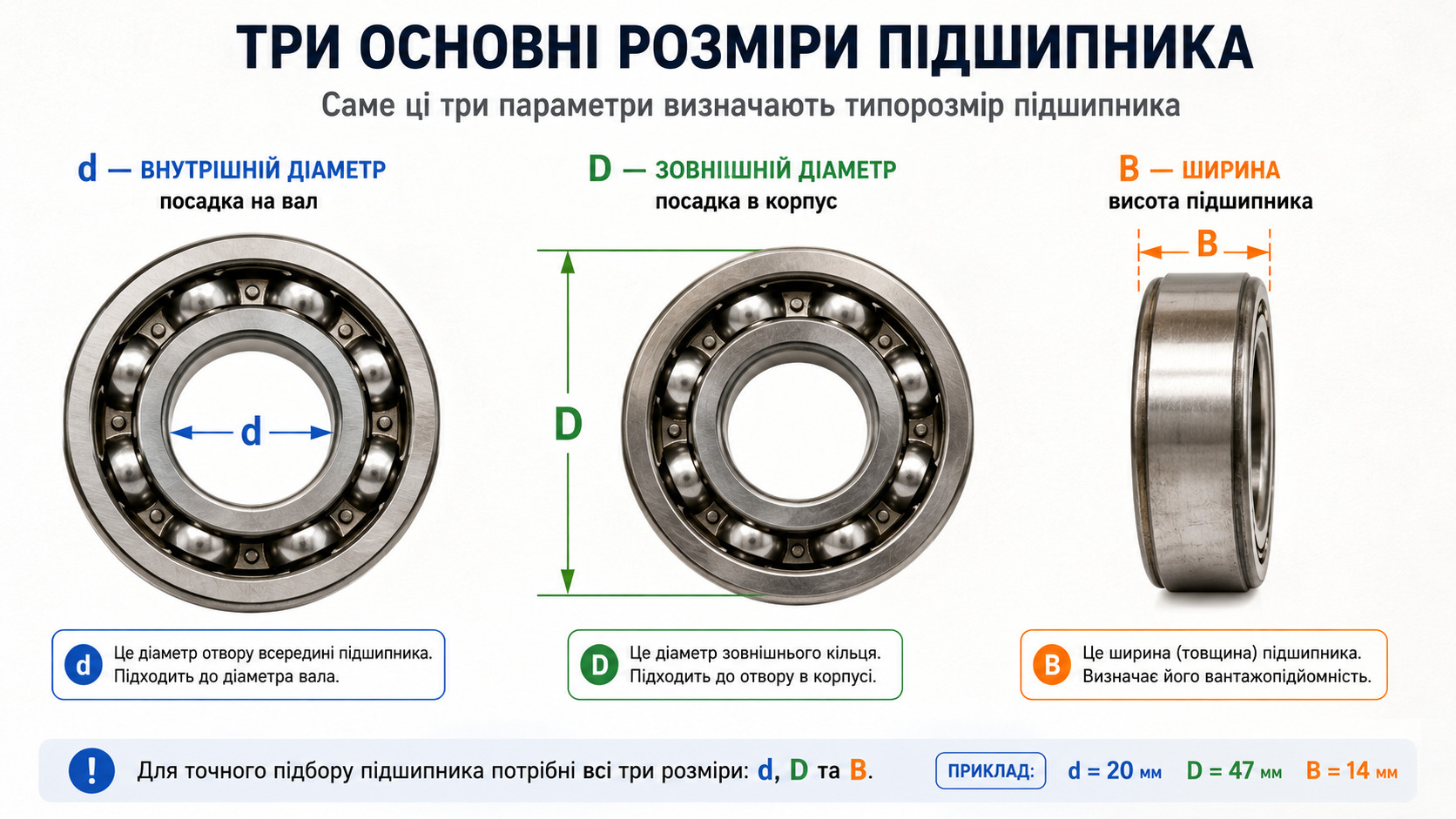

Будь-який підшипник описується трьома ключовими параметрами:

• d - внутрішній діаметр (посадка на вал);
• D - зовнішній діаметр (посадка в корпус);
• B - ширина (висота) підшипника.

Уявіть звичайний бублик. d - це дірка посередині, D - весь бублик цілком, B - його товщина. Саме ці три числа однозначно визначають типорозмір підшипника за міжнародним стандартом ISO.

Чому не можна обмежитися двома параметрами? Тому що збіг лише d і D - це ще не той підшипник. Різні серії при однакових отворі та зовнішньому діаметрі мають різну ширину, різні тіла кочення, різну навантажувальну здатність. Встановіть "схожий" - і через місяць знову опинитеся з тим самим питанням.

Є ще одна хороша новина: стандартний ряд розмірів ISO є скінченним. Реальних типорозмірів підшипників - не мільйони. Отримавши три числа d, D і B, ви звужуєте пошук до однієї-двох позицій у каталозі. Далі - справа техніки.

Багатьох зупиняє одне питання ще до початку заміру: "А що, якщо у мене немає штангенциркуля?" Відповідаємо чесно - це не кінець світу. Але розберемо всі варіанти за рівнем доступності.

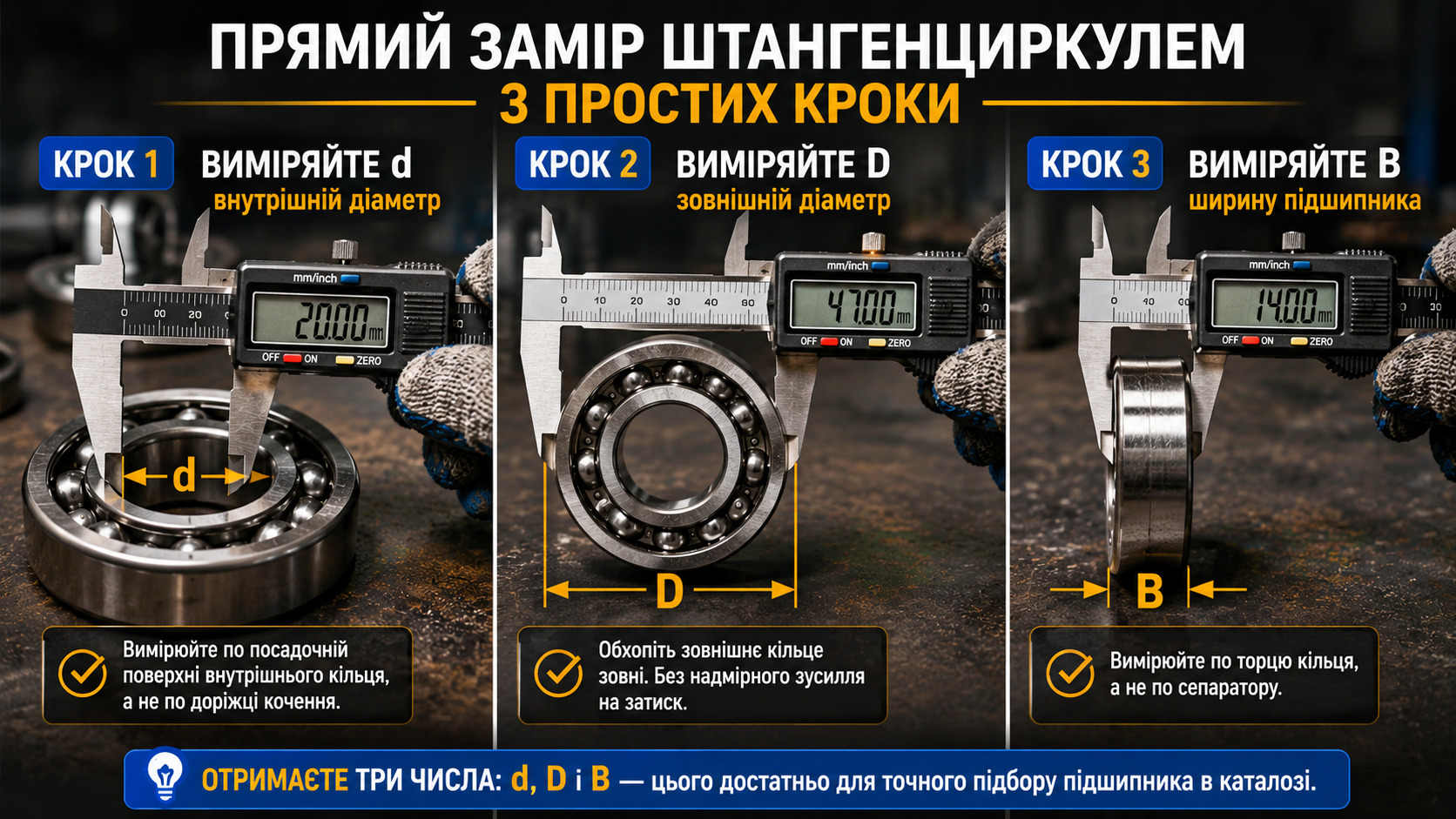

Ідеальний варіант - штангенциркуль

Механічний або цифровий, з ціною поділки 0,05 мм - саме він дає результат, придатний для точного підбору. Цифровий читається простіше, механічний надійніший при забрудненні. Якщо є можливість - працюйте з ним.

Є вдома - лінійка і смартфон

Металева лінійка плюс застосунок-лінійка на смартфоні дадуть похибку 0,5-1 мм. Для грубого попереднього підбору - прийнятно. Для фінального замовлення - ні. Використовуйте такий замір, щоб визначити серію, а потім уточнюйте у фахівця.

Професійний рівень - мікрометр

Потрібен для заміру діаметра тіл кочення (кульок або роликів) при роботі за Способом 3. Якщо мікрометра немає - штангенциркуль впорається з достатньою точністю.

І ще одна практична порада, яка економить час: перед заміром протріть посадкові поверхні підшипника. Шар іржі та бруду дає 0,3-0,5 мм похибки - а це вже інший типорозмір.

Ситуація: підшипник у корпусі, зняти його без спеціального інструменту складно або ризиковано. Знімати і не потрібно - у більшості випадків можна визначити типорозмір прямо на місці.

Як діяти

• Внутрішній діаметр d - виміряйте діаметр вала поруч з підшипником, там, де немає посадкового натягу. Це і є d з точністю до 0,01-0,02 мм.
• Зовнішній діаметр D - якщо підшипник виступає з корпусу, вимірюйте напряму. Якщо прихований - виміряйте отвір корпусу: він дорівнює D з урахуванням невеликого зазору посадки.
• Ширина B - за видимою шириною кільця з торця. Якщо кільце закрите кришкою - виміряйте глибину гнізда в корпусі.

Чесне попередження

Цей спосіб дає похибку вищу, ніж прямий замір. Використовуйте його як відправну точку для визначення серії, а фінальну перевірку робіть за каталогом або за допомогою нашого експерта.

Підшипник розібраний або зруйнований, кільця деформовані і непридатні для заміру - але кульки або ролики цілі. Цього вже достатньо для визначення типорозміру.

Алгоритм дій

1. Виміряйте діаметр одного тіла кочення штангенциркулем або мікрометром.
2. Підрахуйте кількість тіл кочення.
3. Оцініть приблизний внутрішній діаметр за залишками внутрішнього кільця або за валом.
4. З цими трьома даними відкрийте каталог - список кандидатів звузиться до 2-3 позицій.

Орієнтовна таблиця для найпоширеніших серій

Таблиця орієнтовна - для точного підбору все одно потрібен каталог. Але вона відразу відсікає 90% зайвих позицій.

Найскладніша ситуація: підшипник вийшов з ладу настільки, що вимірювати буквально нічого. Уламки, стружка, деформоване кільце - нічого придатного. Але вал і корпус на місці, а значить - все необхідне є.

Що і як вимірювати

• Діаметр вала в зоні посадки - це внутрішній діаметр d підшипника. Вимірюйте в кількох точках по колу: якщо вал зношений, розміри будуть "гуляти".
• Діаметр отвору корпусу - це зовнішній діаметр D. Вимірюйте по чистій неробочій поверхні, не по слідах від зовнішнього кільця.
• Глибина посадкового гнізда - це ширина B. Використовуйте глибиномір штангенциркуля.

Важливий нюанс про посадку з натягом

Підшипник сидить на валу з натягом - це означає, що вал може бути на 0,01-0,03 мм більшим, ніж d підшипника за каталогом. Простіше кажучи: якщо вал показує 30,02 мм, то підшипник швидше за все має d = 30 мм. Цей нюанс легко упустити - і саме він пояснює, чому "правильний" на перший погляд підшипник не сідає на вал без запресовування.

Якщо сумніваєтеся в інтерпретації результатів заміру - саме для таких випадків у Промтехімпорт працює експертний підбір. Описуєте ситуацію, додаєте фото і заміри - отримуєте відповідь за 15 хвилин.

Маркування не стерте повністю - видно 2-3 цифри або літери. Багато хто в цей момент махає рукою і йде вимірювати штангенциркулем. А даремно: навіть фрагмент маркування - це вже половина відповіді.

Логіка нумерації підшипників ISO

Для найпоширеніших серій (6000, 6200, 6300) діє просте правило:

• Останні дві цифри номера × 5 = внутрішній діаметр d у мм.
• Наприклад: 6204 - останні дві цифри "04", 04 × 5 = 20 мм. Внутрішній діаметр - 20 мм.
• Для d від 10 до 17 мм діє окремий ряд: 00=10мм, 01=12мм, 02=15мм, 03=17мм.

Перша цифра після серії позначає серію за навантаженням: 2 - легка, 3 - середня, 4 - важка. Це відразу дає підказку по D і B.

Де шукати за маркуванням або розмірами

• Пошук за параметрами d, D, B прямо на сайті promtehimport.com.ua - швидко і без зайвих переходів.
• SKF Bearing Calculator і schaeffler.com - для крос-референсу між виробниками.
• Пошук за артикулом аналога: якщо видно артикул одного бренду, знайти підшипник іншого виробника нескладно.

Лайфхак

Сфотографуйте залишки маркування при гарному боковому освітленні - тіні від подряпин зроблять літери контрастнішими. Таке фото надішліть менеджеру: досвідчене око розбирає те, що здається нечитабельним. Номер телефону і месенджери Промтехімпорт є на сайті promtehimport.com.ua.

Ці помилки роблять навіть досвідчені механіки. Не тому що неуважні - просто поспішають. Ми виділили три головні, які руйнують увесь результат заміру.

Вимірювати забруднену поверхню

Шар іржі, старого мастила або металевого пилу на посадкових поверхнях дає хибне збільшення розміру на 0,3-0,5 мм. Для підшипника це катастрофа: замість типорозміру 6204 ви можете "наміряти" 6304. Протріть поверхні ганчіркою з розчинником до заміру - це займає хвилину.

Плутати внутрішній діаметр вала і внутрішній діаметр підшипника

Посадка з натягом означає, що вал трохи товстіший, ніж d підшипника. Якщо замір вала показав 25,02 мм, то підшипник - швидше за все серії d=25 мм. Упустити цей нюанс - означає замовити підшипник, який не сяде на вал без запресовування.

Ігнорувати ширину B

"А раптом влізе" - небезпечний підхід. Підшипник з неправильною шириною не дасть закрити кришку корпусу, створить осьовий люфт або, навпаки, буде затиснутий буртом. Переробка обійдеться дорожче часу, витраченого на правильний замір з самого початку.

Як бачите, відсутність маркування - це не вирок і не привід купувати підшипник навмання. Три числа d, D і B - все, що потрібно для точного підбору. Отримати їх можна навіть зі звичайним штангенциркулем, а в деяких випадках - і без нього.

Коли розміри на руках, залишається лише три кроки:

• Знайшли розмір самостійно - використовуйте пошук за параметрами d, D і B прямо на сайті promtehimport.com.ua. Результат - миттєво.
• Сумніваєтеся в результатах заміру - опишіть ситуацію менеджеру в месенджері або по телефону. Середній термін відповіді - 15 хвилин, експертний підбір з урахуванням навантажень, обертів і умов експлуатації включено.
• Потрібна рідкісна позиція - поставка під замовлення займає 10-14 робочих днів. Простій обладнання обійдеться дорожче.

Правильний підшипник існує. Знайти його - питання трьох замірів і кількох хвилин. Можете не сумніватися.
