Як зняти підшипник, що прикипів: найкращі способи та інструменти

Підшипник не йде. Обладнання стоїть. Час тисне. Знайома ситуація? Перший імпульс - взяти щось масивніше і вдарити дужче. Саме так і вбивають вали. Смикати і бити - не метод. Розбираємося, як зняти підшипник, що прикипів, правильно - з мінімальними ризиками для посадкових поверхонь і з конкретними інструментами в руках.

Багато механіків сприймають підшипник, що прикипів, як випадковість або просто «не пощастило». Однак за цим майже завжди стоїть конкретна причина. І знаючи її - обираєш правильний метод. Без цього кроку будь-який інструмент може стати знаряддям руйнування вала.

Основні причини, через які підшипник намертво сідає на посадкове місце:

• Корозія на посадковій поверхні - волога проникає в зазор між кільцем і валом, метал окислюється, і згодом деталі буквально зростаються.
• Фретинг-корозія - особливий вид зносу при мікровібраціях. Характерний для промислового обладнання: конвеєрів, редукторів, вентиляторів. Поверхні вала і кільця поступово «приварюються» одна до одної оксидною плівкою.
• Надмірний натяг при монтажі - якщо підшипник було посаджено з натягом вище розрахункового, зняти його без зусиль уже не вийде.
• Термічне схоплення - наслідок перегріву вузла. Метал розширився, деформувався і після охолодження зафіксувався намертво.
• Тривалий простій без консервації - обладнання, що простояло місяці або роки, майже гарантовано дасть підшипники, що прикипіли.

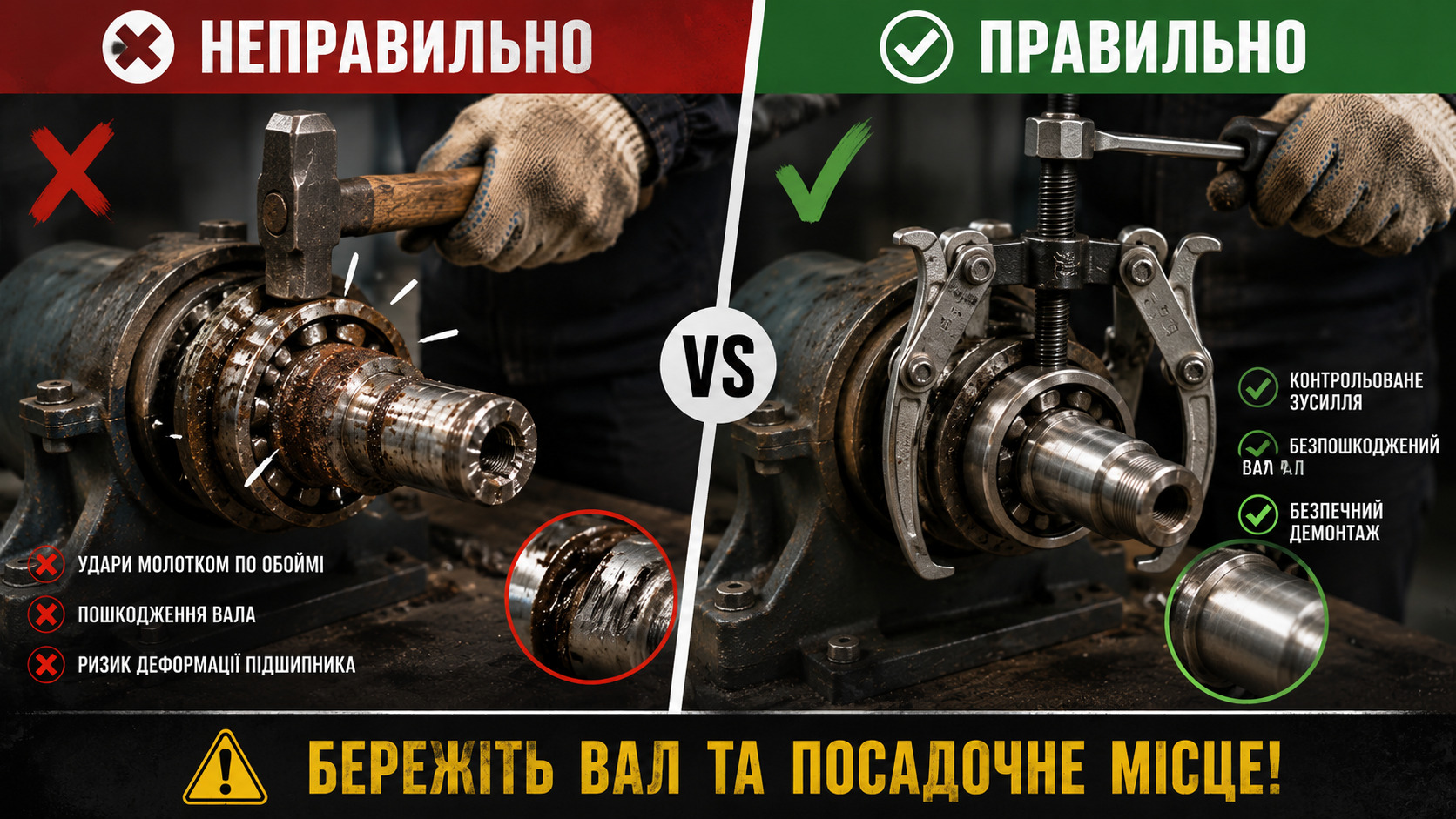

Перш ніж говорити про правильні методи - варто поговорити про неправильні. Бо саме ці помилки трапляються найчастіше, і саме вони перетворюють ремонт на катастрофу.

• Удари молотком напряму по обоймі - деформація кільця, забоїни на посадковому місці, руйнування сепаратора.
• Зубило + молоток замість знімача - класика, після якої вал нерідко іде під заміну.
• Нагрів відкритим полум'ям без контролю температури - ризик відпуску сталі вала вже при 150-180 °C. Твердість і геометрія посадкового місця порушуються безповоротно.
• Тягнути лише за внутрішнє кільце при знятті з вала - зусилля передається через тіла кочення, сепаратор руйнується, кільце нерідко розколюється.
• саморобні важелі без правильної точки опори - непередбачувані навантаження, перекоси, зрив інструмента.

Вал після такого «ремонту» нерідко відправляється на металобрухт. А адже його вартість часто в рази перевищує ціну самого підшипника. Пам'ятайте про це, перш ніж братися за молоток.

Грамотна підготовка - це половина успіху. Не поспішайте відразу тиснути знімачем. Витратьте 15-20 хвилин на підготовку, і робота піде значно легше.

1. Оцініть тип посадки. Визначте, де встановлено підшипник - на валу чи в корпусі, і який характер посадки: з натягом чи перехідна. Від цього залежить вибір методу і допустиме зусилля.
2. Очистіть зону знімання. Видаліть бруд, стару мастильну речовину, сліди корозії з доступних поверхонь. Працювати наосліп - значить працювати непередбачувано.
3. Нанесіть проникне мастило. WD-40, Liqui Moly Rostlöser або аналогічний склад - наносимо на зазор між кільцем і валом. Мінімальний час витримки - 20-30 хвилин. У важких випадках залиште на ніч.
4. Зафіксуйте вал або корпус. Перед роботою переконайтеся, що деталь надійно закріплена. Перекоси при знятті - часта причина пошкоджень.
5. Підготуйте новий підшипник заздалегідь. Поки старий ще на місці - визначте його маркування. Це заощадить час при замовленні заміни.

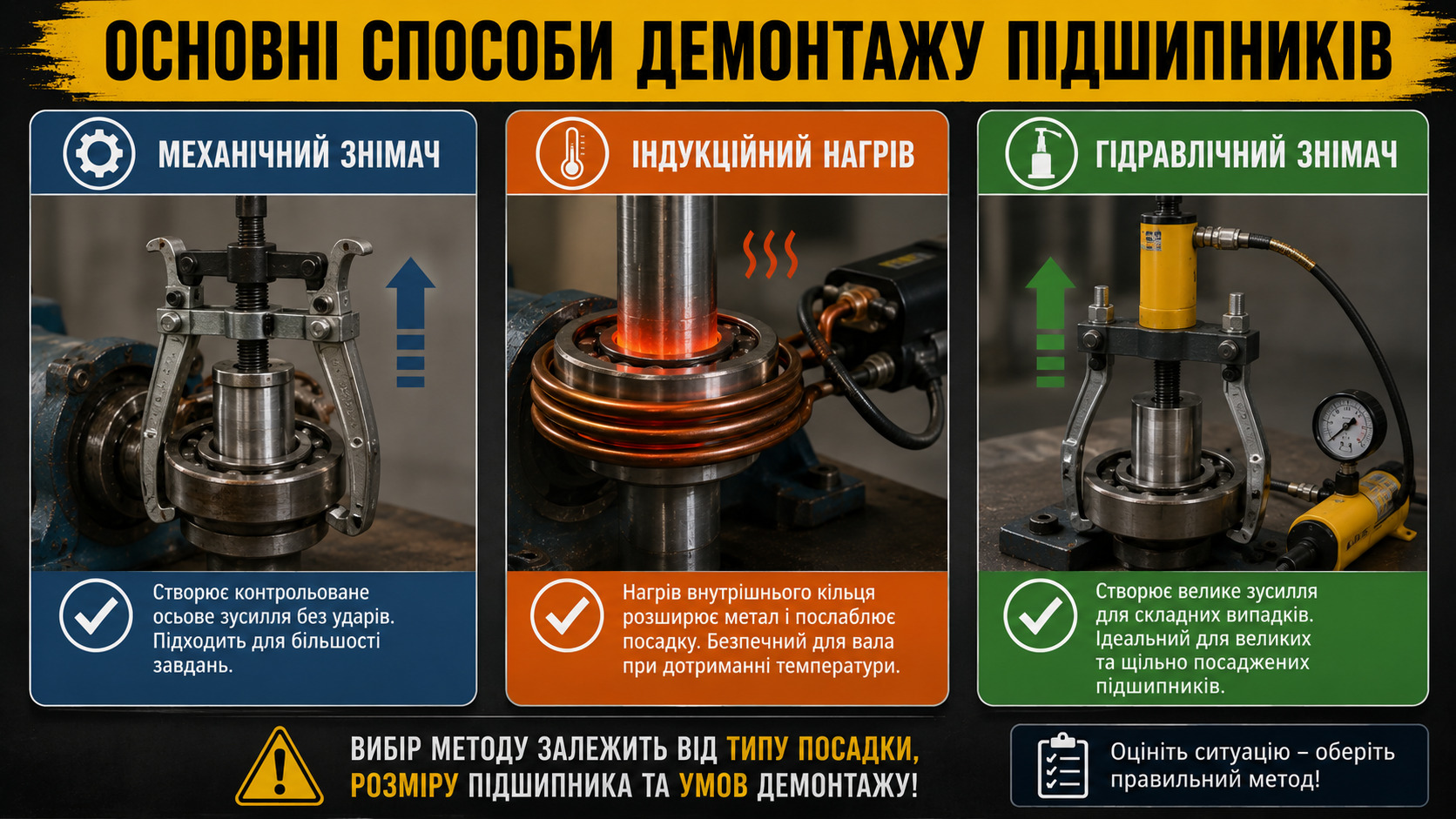

Знімач - це основний інструмент демонтажу підшипників. Адже саме він дає змогу створити контрольоване осьове зусилля без ударних навантажень на вал. Однак «знімач» - поняття широке. Розберемо кожен тип.

Дво- і трилапі знімачі (універсальні)

Найпоширеніший тип. Підходить для більшості завдань при знятті підшипників з валів малого і середнього діаметра.

• Дволапий - достатній для невеликих підшипників і доступних посадкових місць.
• Трилапий - забезпечує більш рівномірний розподіл зусилля. Кращий при роботі з підшипниками середньої і великої серії, а також при ризику перекосу.

Правила роботи:

• Лапи встановлюються симетрично, строго на однаковій відстані від осі.
• Упорний гвинт - строго по осі вала. Будь-який перекіс створює бічне навантаження на вал.
• Захоплення - за торець внутрішнього кільця або за спеціальне проточення. Ніколи - за сепаратор або тіла кочення.
• Затягувати плавно, без ривків. Якщо підшипник «не пішов» - зупиніться і застосуйте нагрів.

Гідравлічні знімачі

Коли механіка не справляється - на допомогу приходить гідравліка. Це інструмент для важких роликових, сферичних і великогабаритних підшипників із серйозним натягом.

Головна перевага гідравлічного знімача - контрольоване зусилля. Ми завжди бачимо, що відбувається, і можемо зупинитися в потрібний момент.

Внутрішні (зворотні) знімачі

Застосовуються, коли підшипник потрібно витягти з корпусу - особливо із глухого гнізда, де лапи звичайного знімача просто не зачеплять.

• Принцип роботи: захоплення розжимними кулачками за внутрішній діаметр кільця або торець зовнішнього кільця зсередини корпусу.
• Часто використовується в парі з інерційним молотком (slide hammer) - створює осьове ударне зусилля на витягування.
• Незамінний при роботі зі ступичними підшипниками, корпусами електродвигунів, редукторами закритого типу.

Спеціалізовані знімачі (SKF, Timken, Stahlwille)

Для серійного обслуговування обладнання - своя історія. Професійні комплекти цих виробників включають змінні адаптери, захоплення різних типорозмірів і спеціальний інструмент під конкретні серії підшипників.

Ціна такого комплекту - суттєва. Однак якщо йдеться про регулярне планове обслуговування десятків одиниць обладнання, економія на інструменті обходиться значно дорожче. Зірвана різьба на валу редуктора або тріснутий корпус - зовсім інша стаття витрат.

Багато хто уникає нагріву - і даремно. При грамотному застосуванні тепло стає найефективнішим помічником при демонтажі. Адже фізика на нашому боці.

Фізика процесу

Сталь розширюється при нагріві. Коефіцієнт лінійного розширення сталі - близько 12 мкм на метр на кожен градус Цельсія. Стосовно внутрішнього кільця підшипника: при нагріві кільця на 80-100 °C його внутрішній діаметр збільшується на кілька десятків мікрон. Саме цих мікрон часто і не вистачає для вільного знімання.

Безпечний температурний діапазон нагріву підшипникового кільця при демонтажі:

Нагрів вище 125 °C - і термообробка сталі вала безповоротно порушена. Твердість посадкового місця знижується, геометрія йде. Вал доведеться міняти. Пам'ятайте про це, перш ніж взяти пальник.

Індукційний нагрівач - правильний інструмент

Індукційний нагрівач - найкращий вибір для демонтажу із застосуванням тепла. Особливо в умовах виробництва і регулярного обслуговування.

Переваги індукційного нагріву:

• Рівномірний прогрів кільця по всьому периметру - без локальних перегрівів.
• Контроль температури через вбудований термостат або зовнішній пірометр.
• Немає відкритого вогню - безпечно в умовах цеху.
• Швидкість нагріву до робочої температури - 1-3 хвилини.
• Застосовний для великих підшипників, зокрема сферичних і конічних важкої серії.

Теплова гармата і промисловий фен

Коли індукційного нагрівача немає під рукою - підійде промисловий фен з температурою потоку від 300 °C. Цей метод добре підходить для підшипників малої і середньої серії.

• Тримайте фен на відстані 5-7 см від поверхні кільця, рівномірно переміщаючи по колу.
• Обов'язково контролюйте температуру пірометром - на дотик цього робити не можна.
• Не спрямовуйте потік тепла на тіла кочення, сепаратор або мастило.

Газовий пальник: крайній випадок

Газовий пальник - лише в крайніх випадках, коли підшипник і вал ідуть під повну заміну. Жодних напівзаходів.

• Рівномірний кільцеподібний рух пальника навколо кільця - без точкового прожигу.
• Відстань від полум'я - не менше 10-15 см.
• Контроль температури - обов'язково, пірометром.
• Відкритий вогонь поруч із мастилом і синтетичними ущільненнями - ризик займання. Завжди тримайте вогнегасник під рукою.

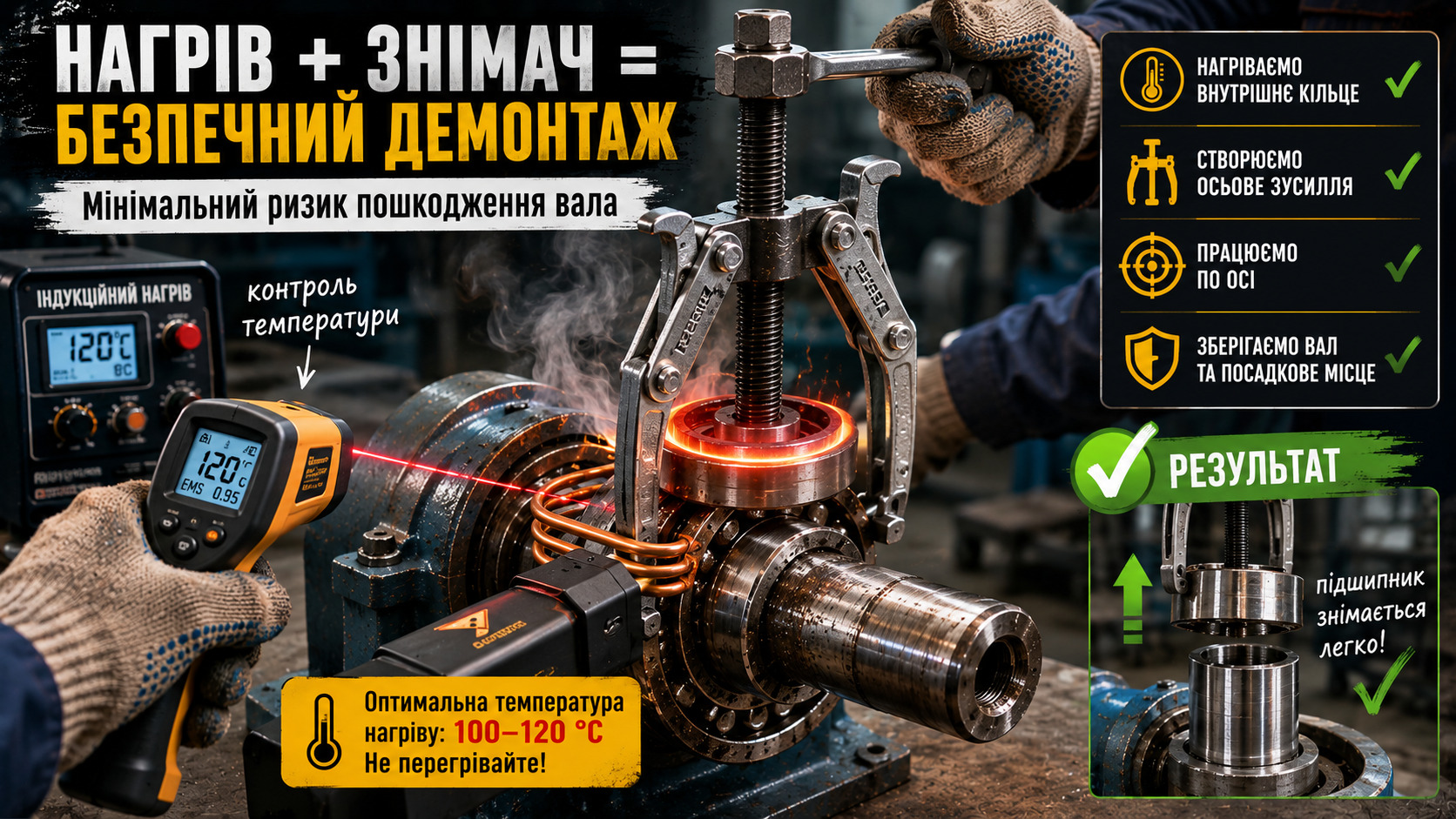

Найважчі випадки вирішуються лише комбінацією методів. Адже ні нагрів сам по собі, ні знімач поодинці не завжди справляються з серйозним натягом плюс корозією.

Правильна послідовність:

1. Встановіть знімач і створіть попереднє натягнення - без ривка, просто виберіть люфт.
2. Нагрійте кільце до робочої температури (80-120 °C).
3. Негайно - не чекаючи охолодження - продовжуйте затяжку знімача плавним зусиллям.
4. Якщо працюєте вдвох: один підтримує нагрів і контролює температуру, другий плавно затягує знімач.

Метал охолоджується швидко. Після зняття нагріву у вас є буквально 30-60 секунд активного робочого вікна. Дійте без зволікання.

Цей метод особливо актуальний при обслуговуванні конвеєрних ліній, важких редукторів і приводних механізмів - там, де підшипники працюють роками в умовах вібрації і перепадів температур.

Цей метод - для професіоналів, що працюють із великими конічними підшипниками і посадками з великим натягом. Він менш відомий, однак саме він рекомендований провідними виробниками - SKF, FAG, NSK - для відповідальних вузлів важкого обладнання.

Принцип роботи:

• У вал фрезерований спеціальний масляний канал, що виходить на посадкову поверхню.
• До каналу підключається маслонагнітальний насос високого тиску.
• Масло під тиском створює найтоншу плівку між валом і внутрішнім кільцем підшипника, фактично «спливаючи» кільцем над поверхнею вала.
• Після цього підшипник знімається мінімальним осьовим зусиллям - вручну або легким ударом через оправку.

Метод повністю виключає пошкодження посадкових поверхонь. Саме тому він застосовується на обладнанні, де вартість вала і точність його геометрії критичні - прокатні стани, турбіни, великі редуктори.

Підшипник знято. Здавалося б - можна ставити новий. Не поспішайте. Саме на цьому етапі робиться половина помилок, які призводять до повторного виходу вузла з ладу через кілька місяців.

Огляд посадкового місця вала

• Подряпини і задири - неприпустимі. Навіть невелика подряпина на посадковій поверхні порушує натяг і створює концентратор напружень.
• Корозійні виразки - якщо вони глибокі, вал потребує відновлення або заміни.
• Овальність і конусність - перевіряється мікрометром у кількох перерізах. Допустимі відхилення за ISO 286 для посадкових діаметрів - як правило, не більше IT6-IT7 залежно від діаметра.
• Сліди фретингу - характерний рудувато-бурий наліт на поверхні. Легкий фретинг усувається поліруванням, глибокий - вал під заміну.

Огляд корпусу

• Перевірте отвір корпусу нутроміром - особливо якщо підшипник знімався із зусиллям.
• Допустимі відхилення діаметра гнізда - за полем допуску H7 або K7 залежно від типу навантаження.
• Тріщини корпусу - візуальний огляд. При найменших сумнівах - магнітопорошковий контроль.

Підготовка поверхонь перед встановленням нового підшипника

1. Полірування посадкової поверхні вала дрібнозернистим наждачним папером (зернистість 400-600) за наявності незначних подряпин.
2. Знежирення поверхонь вала і корпусу.
3. Нанесення тонкого шару монтажної пасти або чистого машинного масла на посадкову поверхню перед встановленням нового підшипника.

Знятий підшипник - це вже готове технічне завдання на заміну. Адже вся потрібна інформація зашифрована прямо на кільці.

Як читати маркування

Стандартне маркування підшипника містить:

• Базове позначення - тип і розмірна серія (наприклад, 6308 - радіальний однорядний, середня серія, d=40 мм).
• Суфікси - тип ущільнень (2RS, ZZ), матеріал сепаратора, клас точності (P6, P5), група зазору (C3, C4).

Що робити, якщо маркування стерте:

1. Виміряйте три параметри: внутрішній діаметр (d), зовнішній діаметр (D), ширину (B).
2. За цими розмірами підбирається підшипник через каталог або за запитом до фахівця.
3. Уточніть тип навантаження вузла - це визначить потрібну групу зазору.

Клас точності і група зазору: не беремо «що є»

Це критично важливий момент, який часто ігнорують при заміні. Особливо в промислових вузлах.

Ми рекомендуємо не підбирати заміну самостійно «на око», особливо для відповідальних вузлів. Підібрати підшипник точно під умови експлуатації, з правильним класом зазору і ущільненням - саме це робить команда Промтехімпорт. Експертна консультація, підбір за артикулом або розмірами, лише оригінальна продукція із сертифікатами ISO. Відповідь - протягом 15 хвилин.

Оригінал проти дешевого аналога

Спокуса заощадити зрозуміла. Ціна неоригінального підшипника може бути втричі нижчою. Однак порахуйте повну вартість: повторний демонтаж, простій обладнання, можливе пошкодження вала і корпусу при передчасному руйнуванні дешевого підшипника. Якість і функціональність однозначно коштують дорожче. Однак якщо дотримуватися правил підбору і монтажу, правильний підшипник вірно прослужить вам не один рік. Можете не сумніватися.

Підшипник, що прикипів, - не катастрофа. Це завдання з правильним вирішенням, яке залежить від трьох речей: розуміння причини прикипання, вибору адекватного методу і наявності потрібного інструмента.

Коротко про головне:

• Спочатку - проникне мастило і витримка. Потім - інструмент.
• Механічний знімач - основа. Гідравліка - при серйозному натягу.
• Нагрів до 80-120 °C - потужний союзник. Відкрите полум'я без контролю - ворог вала.
• Комбінація нагріву і знімача вирішує навіть найважчі випадки.
• Після знімання - обов'язковий огляд вала і корпусу. Новий підшипник на зношену посадку - гроші на вітер.

Знятий правильно - значить, вал цілий, корпус цілий, і наступний підшипник стане як треба.
