Заміна підшипника півосі МТЗ-80: покрокова інструкція (сальник 80х105, підшипник 6217)

Уявіть: середина сезону, трактор у полі, і ви помічаєте характерну масляну пляму в районі заднього колеса. Механік дивиться, махає рукою: "Та там дрібниця, зачекає". Зачекає - доти, доки підшипник півосі не зруйнується остаточно і заміна "дрібниці" не перетвориться на серйозний ремонт із розбиранням моста.

Адже підшипник 6217 і сальник 80х105 у вузлі півосі МТЗ-80 - це пара, яка працює у справді важких умовах: постійне навантаження, вібрація, перепади температур, бруд. І коли вона виходить з ладу, зволікання обходиться дорожче самого ремонту.

Хороша новина в тому, що заміна цього вузла - цілком реальне завдання для людини з базовим набором інструменту і бажанням зробити все правильно. Тому ми підготували детальну інструкцію - від перших симптомів до фінальної перевірки.

Перш ніж братися до вузла з ключами, потрібно переконатися, що проблема саме тут. МТЗ-80 - трактор чесний і симптомів не приховує. Ось що має насторожити:

• Витік масла в районі маточини заднього колеса. Найочевидніша і найчастіша ознака. Сальник 80х105 втратив еластичність або зносився - масло із заднього моста починає виходити назовні.
• Гул, виття або хрускіт під час руху під навантаженням. Особливо якщо звук змінюється при повороті або посилюється зі зростанням швидкості - це голос зношеного підшипника.
• Люфт заднього колеса при похитуванні руками. Візьміться за колесо в положенні "3 години і 9 годин" і похитайте. Є гра - підшипник зношений.
• Масляні плями на землі після стоянки. Якщо трактор стояв уночі, а вранці під заднім колесом калюжа - сальник уже не справляється.

Якщо хоча б один пункт - ваш випадок, читайте далі. Якщо всі чотири - вже давно час було вчора.

Багато механіків, вперше стикаючись із цим вузлом, запитують: а чи не можна замінити лише сальник? Він же дешевший. Можна. Тільки через місяць-два доведеться робити все заново - бо підшипник, що вже працював без нормального мащення, своє отримав.

Адже ці два елементи - єдина система. Розберемо кожен.

Підшипник 6217

Радіальний однорядний кульковий підшипник. Його габарити: внутрішній діаметр 85 мм, зовнішній 150 мм, ширина 28 мм. Саме він сприймає радіальні навантаження від заднього колеса під час роботи трактора: тяга, вага, удари від нерівностей. Працює в умовах постійного забруднення і вібрації - ресурс залежить безпосередньо від якості мащення та стану сальника.

Сальник 80х105

Його єдине, але критично важливе завдання - не пускати масло із заднього моста назовні і не давати бруду потрапити всередину до підшипника. Коли робоча кромка сальника зношується або дубіє від часу, масло починає іти, а підшипник залишається без нормальної мастильної плівки. Результат передбачуваний.

Обидва компоненти є в наявності на promtehimport.com.ua - широкий вибір брендів (SKF, NSK, ZKL, КПЗ та інші), доставка по всій Україні. Замовлення під заміну краще робити одразу комплектом - і по грошах зручніше, і роботу робите один раз.

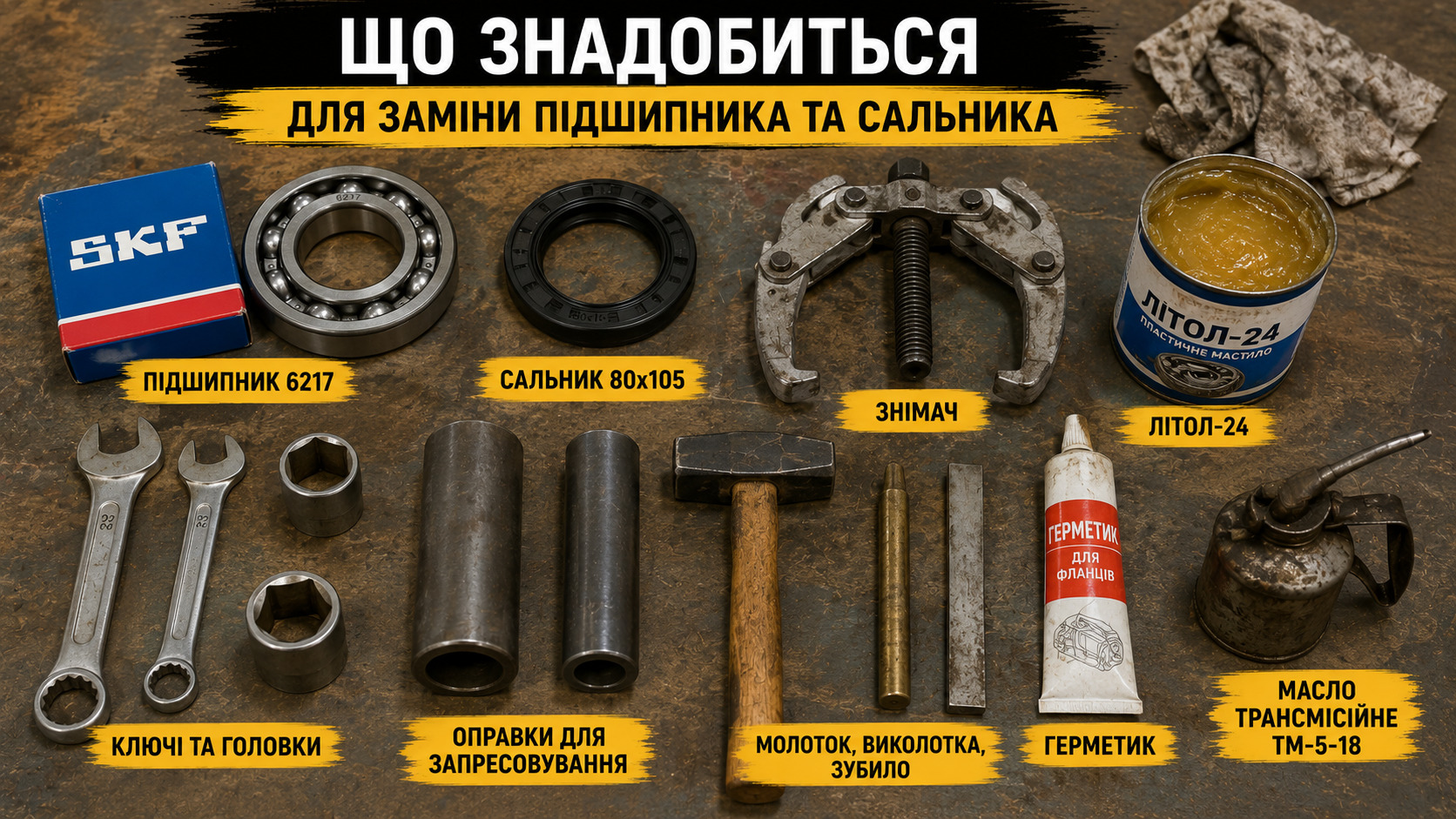

Перш ніж розбирати вузол, переконайтеся, що під рукою є все необхідне. Зупинитися на півдорозі через відсутність потрібного ключа - класика, якої краще уникнути.

Про зубило і кувалду окремо: не намагайтеся вибивати старий підшипник "на око" кувалдою - великий ризик пошкодити посадочне місце в корпусі. Тоді новий підшипник стане з зазором і знову почне розбивати гніздо. Мідний вибивач і рівномірні удари по колу - ось робочий метод.

Це той самий етап, який багато хто пропускає, поспішаючи до "справжньої" роботи. А потім трактор з'їжджає з домкрата або масло ллється просто на черевики. Тому - по порядку.

1. Поставте трактор на рівний твердий майданчик. Нахил і м'який ґрунт - вороги безпечної роботи під навантаженою машиною.
2. Зафіксуйте трактор. Увімкніть стоянковий гальмо, під передні колеса встановіть противідкатні упори - дерев'яні бруски або спеціальні клини.
3. Злийте масло із заднього моста. Зливна пробка знаходиться в нижній частині корпусу моста. Підставте ємність, викрутіть пробку і дайте маслу стекти повністю. Не поспішайте - холодне масло тече повільно, це нормально.
4. Зніміть заднє колесо. Послабте гайки навхрест (не по колу - інакше диск поведе), потім вивісьте вісь домкратом або підставте надійну опору. Викрутіть гайки, зніміть колесо. Зробіть позначку крейдою або маркером на диску відносно маточини - при збиранні поставите рівно.

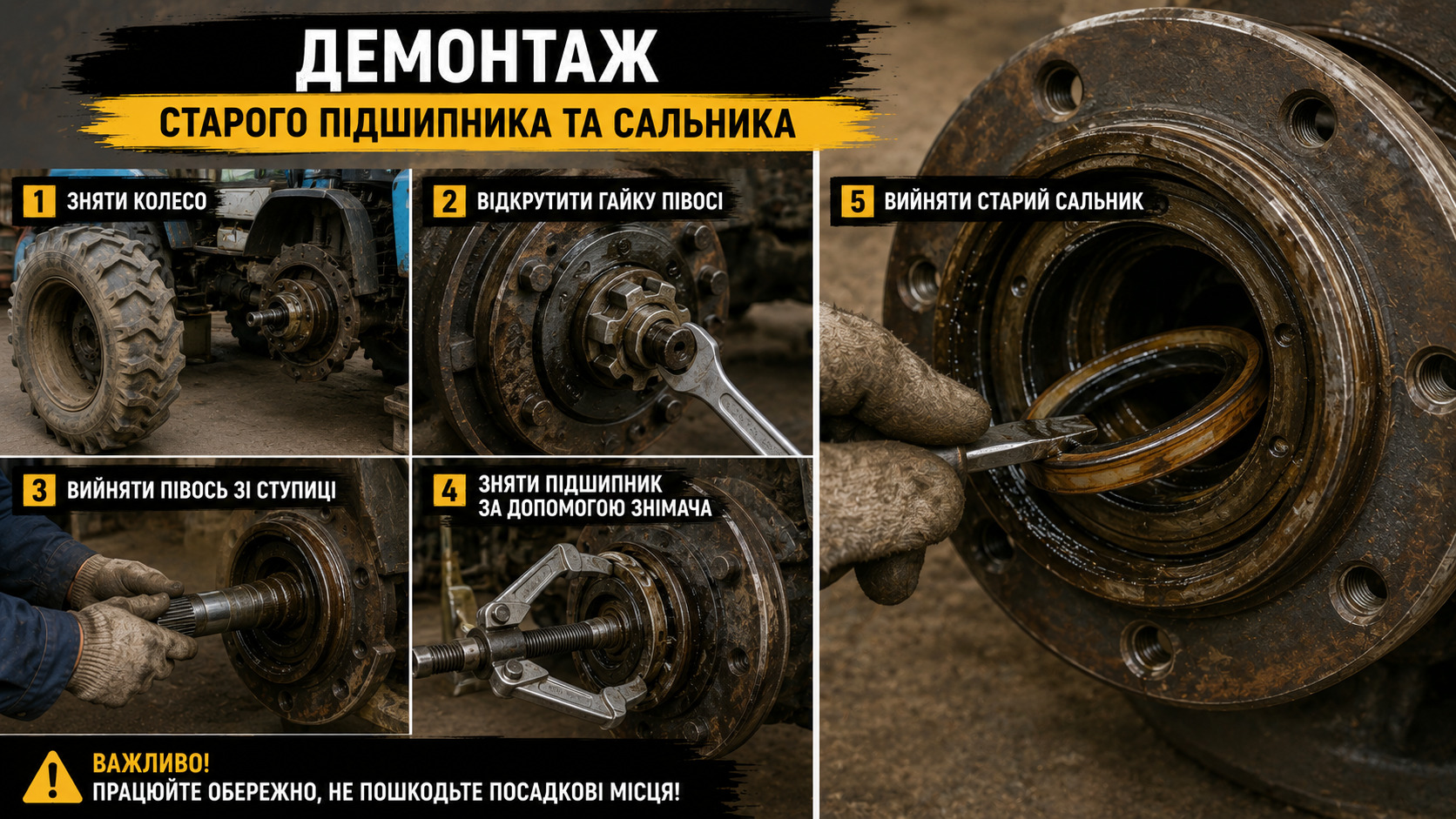

Отже, колесо знято, масло злито. Перед вами маточина і піввісь. Розберемо послідовно.

Зняття півосі

1. Відкрутіть гайку кріплення півосі (ключ на 32). На МТЗ-80 вона, як правило, зафіксована шплінтом - його потрібно розігнути і витягти до відкручування гайки.
2. Стягніть маточину знімачем. Якщо знімача немає - обережно обстукуйте по колу мідним вибивачем, не допускаючи перекосу.
3. Витягніть піввісь із корпусу моста. Вона виходить разом із підшипником - тому тягніть рівномірно, без ривків.

Витягування старого підшипника

1. Зафіксуйте піввісь у лещатах (через мідні губки, щоб не пошкодити поверхню).
2. Спресуйте підшипник знімачем, захоплюючи за внутрішнє кільце. Якщо знімача немає - використовуйте вибивач, завдаючи ударів рівномірно по всьому колу внутрішнього кільця.
3. Огляньте старий підшипник: якщо кільця посиніли, кульки викришилися або обойма тріснула - значить, працював уже без нормального мащення. Це підтверджує, що сальник давно треба було міняти.

Витягування старого сальника

1. Підважуйте монтажною лопаткою або тупим зубилом строго по краю - без гострих предметів, що дряпають посадочне місце. Ризика на металі - шлях до нового витоку вже через сезон.
2. Після витягування сальника ретельно огляньте посадочне місце: чи немає задирів, раковин, слідів провертання. Легкі подряпини - поліруються, глибокі борозни - серйозна проблема.

Чесний момент: якщо посадочне місце під підшипник або сальник розбите - нові деталі не врятують. Але на тракторі з нормальною історією обслуговування це рідкість. Зазвичай метал у хорошому стані.

Це ключовий етап. Саме тут найчастіше допускають помилки, які дають про себе знати вже через пару тижнів роботи. Тому - без поспіху і строго по порядку.

Встановлення нового сальника 80х105

1. Перевірте напрямок робочої кромки. Пружина сальника має дивитися всередину, у бік масла - не назовні. Переплутати легко, наслідки очевидні.
2. Нанесіть тонкий шар мастила на зовнішню обойму перед встановленням - це полегшить запресовування і виключить задири.
3. Запресовуйте оправкою - відрізком труби, що впирається в зовнішній торець сальника по всьому колу. Молотком - тільки через оправку. Ніяких ударів безпосередньо по сальнику - деформується, потече з першої ж години роботи.
4. Глибина посадки - врівень із торцем корпусу або на 1-2 мм глибше, залежно від конструктиву. Звіряйтеся з положенням старого сальника, яке залишилося в пам'яті або на фото.

Встановлення підшипника 6217

1. Нагрів - ваш найкращий помічник. Підшипник перед запресовуванням на піввісь можна нагріти в масляній ванні до 80-100°C - тоді він сідає без зусиль і без ризику пошкодження. Відкритим вогнем - не можна: перегрів руйнує термообробку кілець.
2. Якщо нагріву немає - запресовуйте через оправку, що впирається строго у внутрішнє кільце підшипника. Ніяких ударів по зовнішньому кільцю - зусилля через кульки руйнує доріжки кочення.
3. Підшипник має встати до упору в буртик півосі. Перевірте: кільце прилягає щільно, зазору немає.
4. Нанесіть мастило Літол-24 у порожнини підшипника перед встановленням - близько 30-40% об'єму вільного простору. Не набивайте вщерть: зайве мастило при нагріві тисне на сальник.

Збирання у зворотному порядку

1. Вставте піввісь із підшипником у корпус моста. Піввісь має увійти без перекосу - направляйте обережно.
2. Надіньте маточину, затягніть гайку півосі з моментом затяжки 240-260 Н·м (приблизно 25 кгс·м). Зашплінтуйте.
3. Встановіть колесо згідно зробленої позначки. Гайки кріплення колеса затягуйте навхрест у два проходи: попередньо до 80-100 Н·м, фінально до 180-200 Н·м.

Все зібрано. Руки тягнуться до ключа запалювання. Зачекайте - ще п'ять хвилин перевірки збережуть години можливого повторного ремонту.

1. Залийте масло в задній міст. Заливний отвір - збоку корпусу моста, на рівні контрольної пробки. Заливайте до тих пір, поки масло не почне витікати з контрольного отвору. Закрутіть обидві пробки.
2. Візуальний огляд до запуску. Пройдіться поглядом по місцю встановлення сальника: чи немає вже зараз слідів масла? Якщо є - сальник сів неправильно, потрібно переробляти.
3. Пробний запуск на місці. Запустіть двигун, дайте попрацювати 5-7 хвилин на холостих. Слухайте: сторонніх шумів, гулу, вібрації не повинно бути.
4. Перший виїзд - з розумом. 15-20 хвилин роботи без серйозного навантаження, потім зупиніться і огляньте вузол знову. Якщо все сухо і тихо - вітаємо.

Якщо масло все ж з'явилося - повертаємося до пункту про посадочне місце і напрямок сальника. Одна з двох причин.

Ці граблі вже зібрали свою статистику. Перерахуємо без моралізаторства - просто щоб ви на них не наступили.

• Замінили підшипник, не чіпаючи сальник. "Він же ще нормальний". Через місяць-два - знову розбирання. Міняйте завжди в парі.
• Запресували підшипник ударами по зовнішньому кільцю. Зусилля пройшло через кульки, доріжки кочення отримали точкові вм'ятини. Підшипник формально новий, але вже пошкоджений.
• Переплутали напрямок сальника. Робоча кромка дивиться назовні - масло тече з першої ж години. Перевіряйте до встановлення.
• Перелили масло в міст. Надлишковий тиск тисне на сальник зсередини - витік починається навіть при новому і правильно встановленому сальнику.
• Недолили масло після збирання. Підшипник знову працює без достатнього мащення - історія повторюється.
• Не зафіксували трактор перед роботою. Це вже не про підшипник. Це про безпеку. МТЗ-80 важить близько 3,5 тонни.

Розберемо економіку питання чесно.

Різниця відчутна. Але є ситуації, коли краще не економити на майстрі:

• Посадочне місце під підшипник пошкоджено - потрібна оцінка і, можливо, відновлення.
• Немає потрібного інструменту, особливо знімача і оправок - ризик пошкодити нові деталі при запресовуванні високий.
• Трактор у розпалі сезонних робіт і простій критичний - професіонал зробить швидше.

У всіх інших випадках - це реальна робота для рук з прямими пальцями і парою годин часу. Витратні матеріали для МТЗ-80 є на promtehimport.com.ua: підшипник 6217 у наявності кількох брендів на вибір, доставка по Україні, за потреби - консультація з підбору.

МТЗ-80 - трактор робочий і чесний. Він не ламається раптово - він попереджає заздалегідь: витоком, гулом, люфтом. Потрібно лише не ігнорувати ці сигнали і не відкладати на "після сезону".

Підшипник 6217 і сальник 80х105 - недорогі деталі з зрозумілою заміною. Дві-три години роботи, правильний інструмент, нові запчастини - і вузол знову працює так, як задумували конструктори. Адже саме з таких "дрібниць" і складається реальний ресурс техніки.

Бережіть трактор - і він не підведе ні в полі, ні на подвір'ї. Можете не сумніватися.
